JMC Servomotor AC Integrado Nema 23 140 W 36 V 0.45 N·m 5.4 A 3 Fases 3000 RPM 57×57 mm

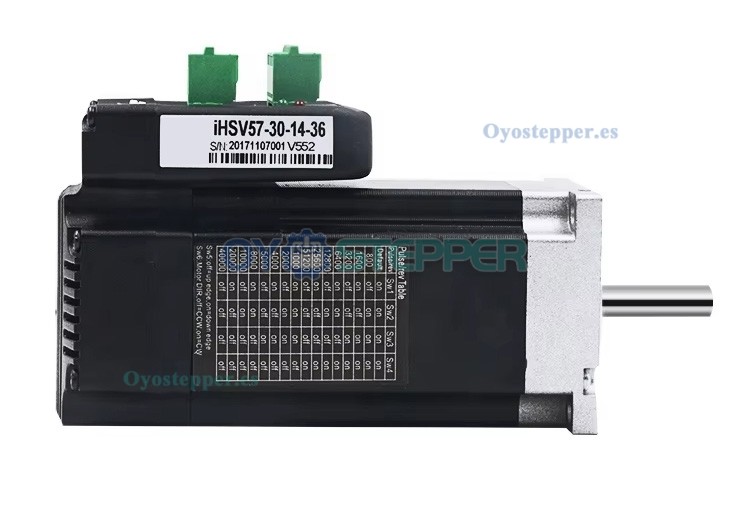

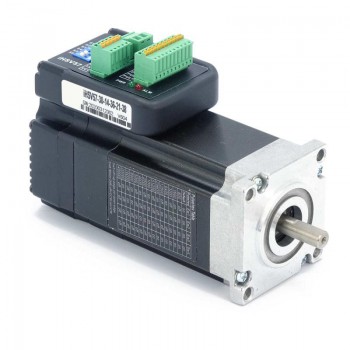

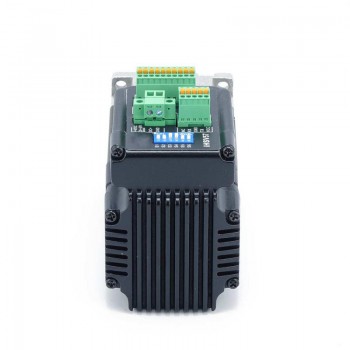

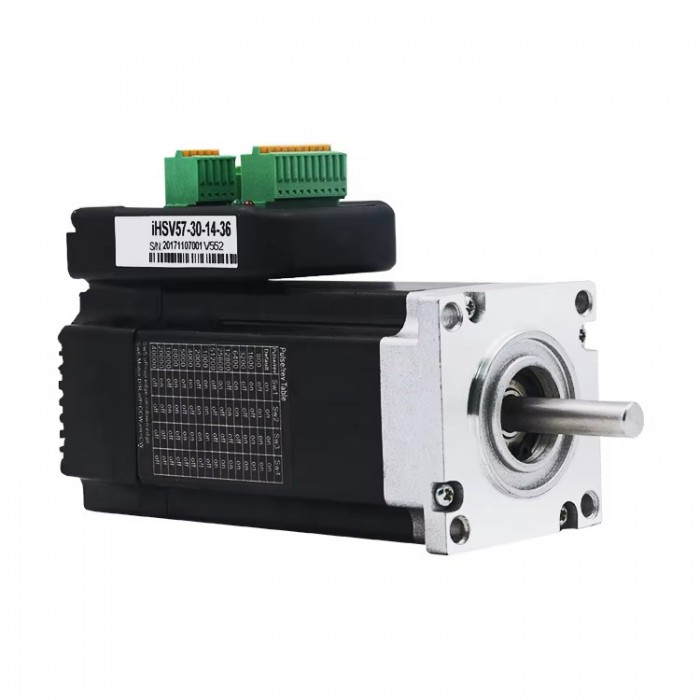

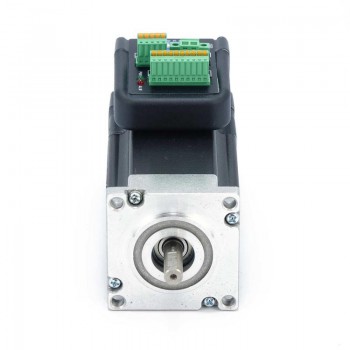

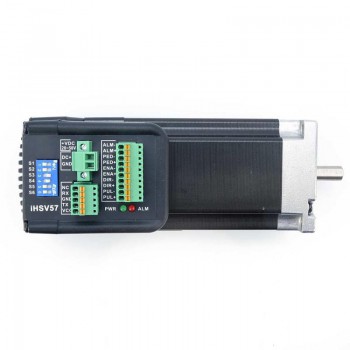

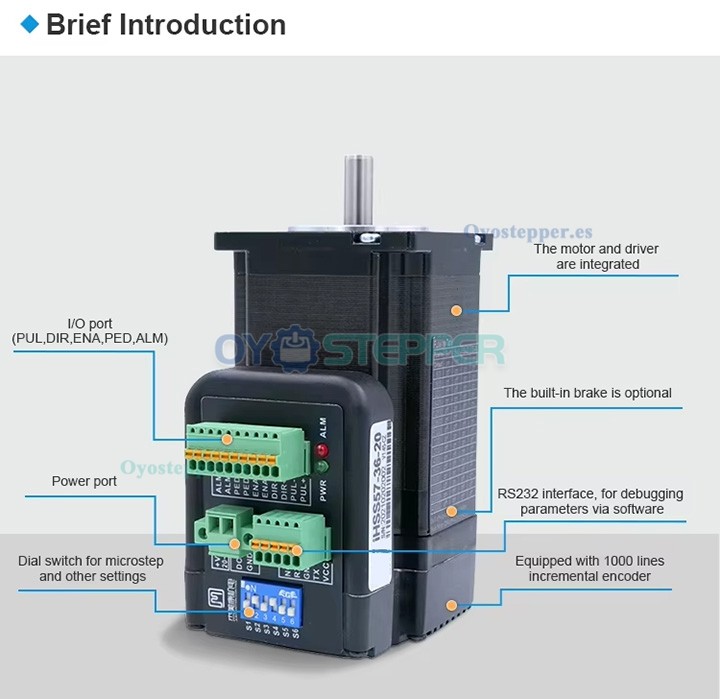

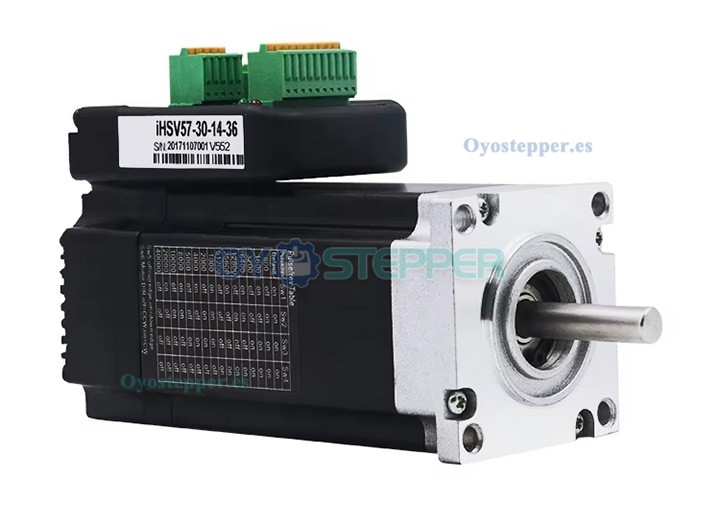

El motor de servo AC integrado iHSV57-30-14-36 integra el controlador de servo AC en el motor de servo, adopta el control vectorial en el chip DSP, con características de bajo costo, bucle cerrado completo, totalmente digital, baja generación de calor, baja vibración y alta respuesta. Incluye tres modos de control de bucle de retroalimentación ajustables (bucle de posición, bucle de velocidad y bucle de corriente).El motor iHSV57-30-14-36 de 140 W tiene una velocidad nominal de 3000 RPM y un par nominal de 0.45 N·m. Su tamaño de chasis es de 57 x 57 mm, con un diámetro de eje de Φ8 mm y una longitud de 33 mm.
Especificaciones eléctricas:
Número de pieza del fabricante: iHSV57-30-14-36
Número de fases: 3
Velocidad sin carga: 4200 RPM ± 7 %
Velocidad nominal: 3000 RPM ± 7 %
Par nominal: 0,45 N·m (63,72 oz·in)
Voltaje nominal: 36 V
Corriente nominal: 5,4 A
Corriente sin carga: 0,55 A
Potencia: 140 W
Clase de aislamiento: B;

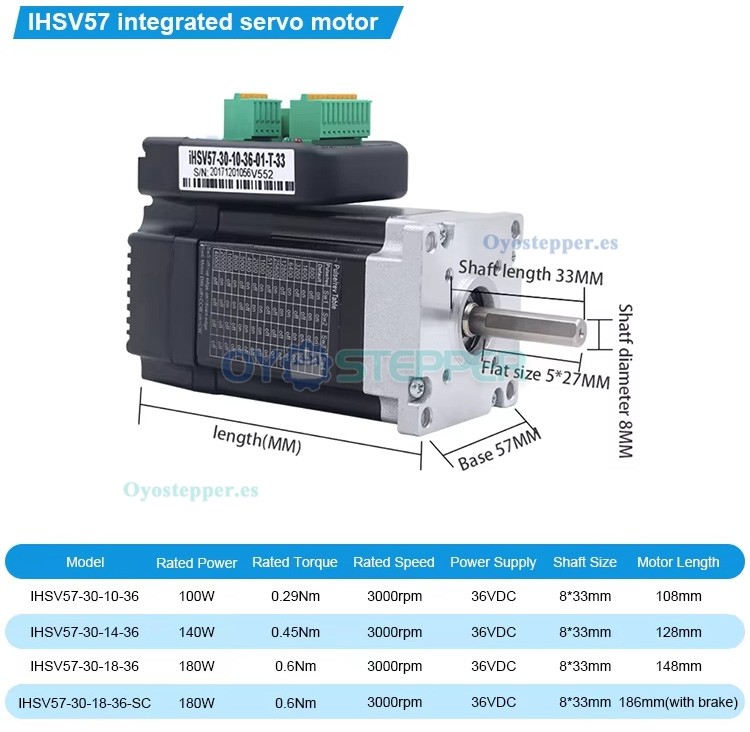

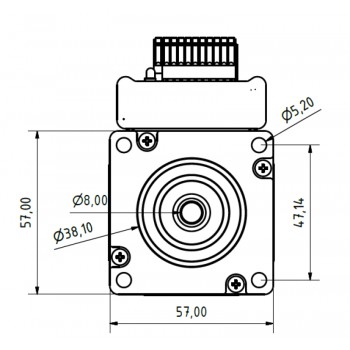

Especificaciones físicas:
Tamaño del chasis: 57 x 57 mm
Longitud del cuerpo: 128 mm
Longitud del eje: 33 mm
Diámetro del eje: Φ8 mm
Longitud del corte en D: 27 mm
Peso: 1,4 kg

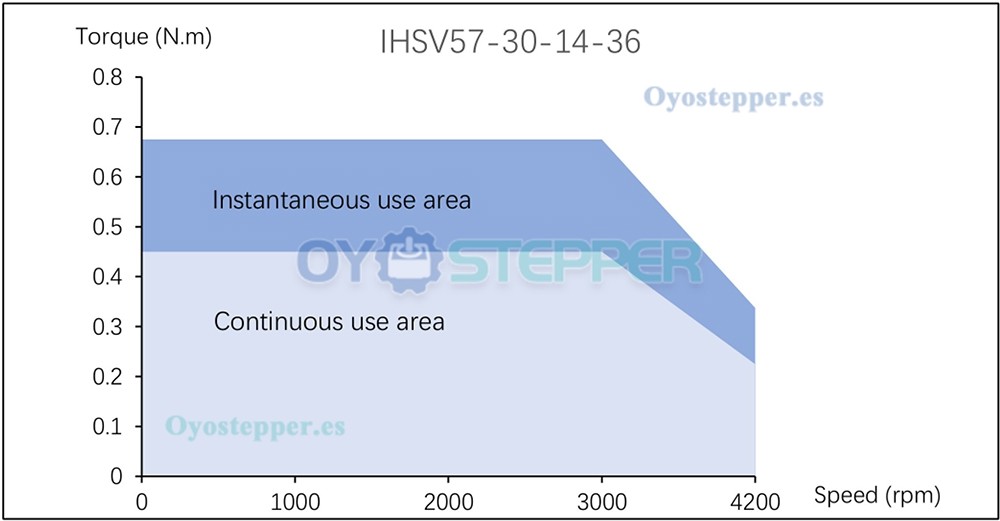

Torque diagram:
| Especificación del servomotor | |
|---|---|
| Voltaje nominal | 36 |
| Corriente nominal | 0.55 |
| Velocidad sin carga | 4200 |
| Potencia nominal(W) | 140 |
| Velocidad nominal(rpm) | 3000 |
| Par nominal(Nm) | 0.45 |
| Número de fase | Trifásico |
| Con freno | Sin freno |
| Especificación física | |
| Longitud de corte en D | 27 |
| Longitud del cuerpo(mm) | 128 |
| Tamaño del marco(mm) | 57 x 57 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 33 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
