Actuador lineal de motor paso a paso Acme no cautivo NEMA 14, 1,8 grados 0,2 Nm 1,5 A, 47 mm, revolución de plomo apilado, 2,54 mm

Actuador lineal de motor paso a paso Acme no cautivo NEMA 14, 1,8 grados 0,2 Nm 1,5 A, 47 mm, revolución de plomo apilado, 2,54 mm

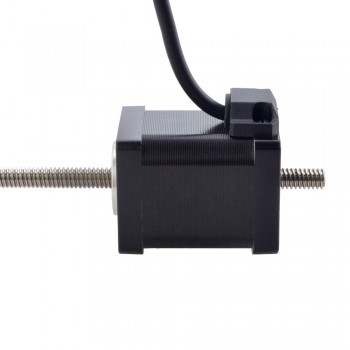

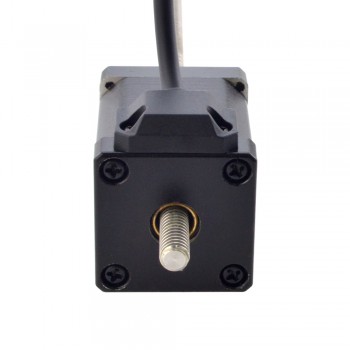

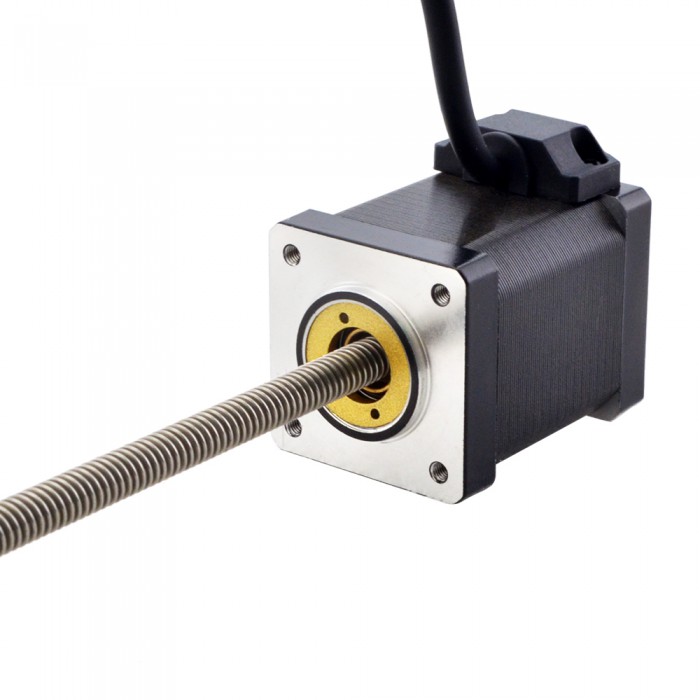

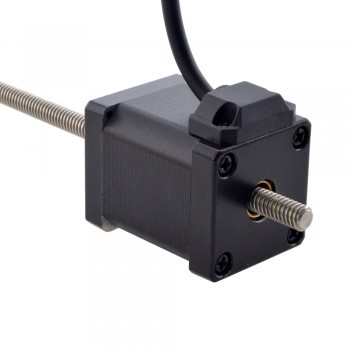

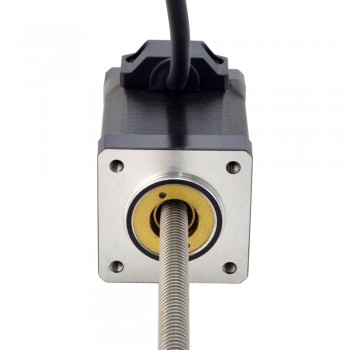

Este modelo es un motor paso a paso lineal de tornillo no cautivo Nema 14 con una longitud de cuerpo de 47 mm, ángulo de paso de 1,8 grados y corriente nominal de 1,5 A. Está integrado con un diámetro de Φ6,35 mm (0,25"), una longitud de tornillo de avance de 200 mm (7,874") y una tuerca de tornillo POM, el recorrido lineal es de 2,54 mm (0,1") por revolución.

Especificación eléctrica

Número de pieza del fabricante: 14N19S1504GF5-200RS

Tipo de motor: no cautivo

Ángulo de paso: 1,8°

Par de retención: 0,2 Nm (28,32 oz.in)

Corriente nominal/fase: 1.5A

Resistencia de fase: 1,5 ohmios

Inductancia: 2mH±20%(1KHz)

Especificación física

Tamaño del marco: 35 x 35 mm

Longitud del cuerpo: 47 mm

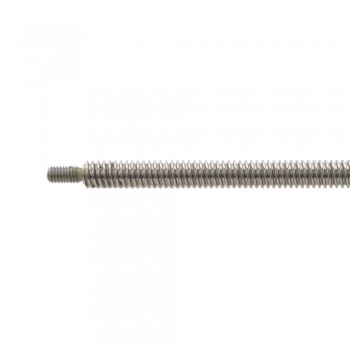

Longitud del tornillo de avance: 200 mm (7,874")

Diámetro del tornillo de avance: Φ6,35 mm (0,25")

Plomo/paso: 0,0127 mm (0,0005")

Recorrido/revolución del cable: 2,54 mm (0,1")

Número de clientes potenciales: 4

Número de inicios de subprocesos: 2

Longitud del cable: 500 mm

Conexión
