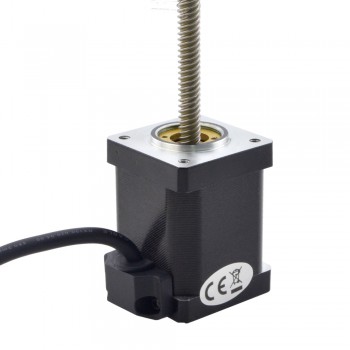

Actuador lineal de motor paso a paso Acme no cautivo NEMA 14, 1,8 grados 1,5 A, 0,2 Nm, 47 mm, revolución de plomo apilado, 6,35 mm
Este modelo es un motor paso a paso lineal de tornillo no cautivo Nema 14 con una longitud de cuerpo de 47 mm, ángulo de paso de 1,8 grados y corriente nominal de 1,5 A. Está integrado con un diámetro de Φ6,35 mm (0,25"), una longitud de tornillo de avance de 200 mm (7,874") y una tuerca de tornillo POM, el recorrido lineal es de 6,35 mm (0,25") por revolución. Tiene las características de alto rendimiento, largo Vida útil, bajo nivel de ruido y alta eficiencia.
Especificación eléctrica
- Número de pieza del fabricante: 14N19S1504RF5-200RS
- Tipo de motor: no cautivo
- Ángulo de paso: 1,8°
- Par de retención: 0,2 Nm (28,32 oz.in)
- Corriente nominal/fase: 1.5A
- Resistencia de fase: 1,5 ohmios
- Inductancia: 2mH±20%(1KHz)
Especificación física
- Tamaño del marco: 35 x 35 mm
- Longitud del cuerpo: 47 mm
- Longitud del tornillo de avance: 200 mm (7,874")
- Diámetro del tornillo de avance: Φ6,35 mm (0,25")
- Plomo/paso: 0,03175 mm (0,00125")
- Recorrido/revolución del cable: 6,35 mm (0,25")
- Número de clientes potenciales: 4
- Número de inicios de subprocesos: 4
- Longitud del cable: 500 mm
Conexión
A+ | A- | B+ | B- |
Rojo | Rojo blanco | Verde | Verde blanco |
Recursos
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Inductancia(mH) | 2.3 |
Resistencia de fase(ohmios) | 1.6 |
Corriente nominal (A) | 1.5 |
Ángulo de paso(deg.) | 1.8 |
Tipo de motor lineal | Non-Captive |
Especificación física | |
Longitud del cuerpo(mm) | 34 |
Tamaño del marco(mm) | Nema 11 (28 x 28) |
Longitud del cable(mm) | 500 |
Diámetro del tornillo de avance(mm) | 6.35 |
Longitud del tornillo de avance(mm) | 200 |
Número de cables | 4 |
Plomo/Revolución(mm) | 6.35 |
Plomo/paso(mm) | 0.03175 |
Clasificación del IP | 40 |
