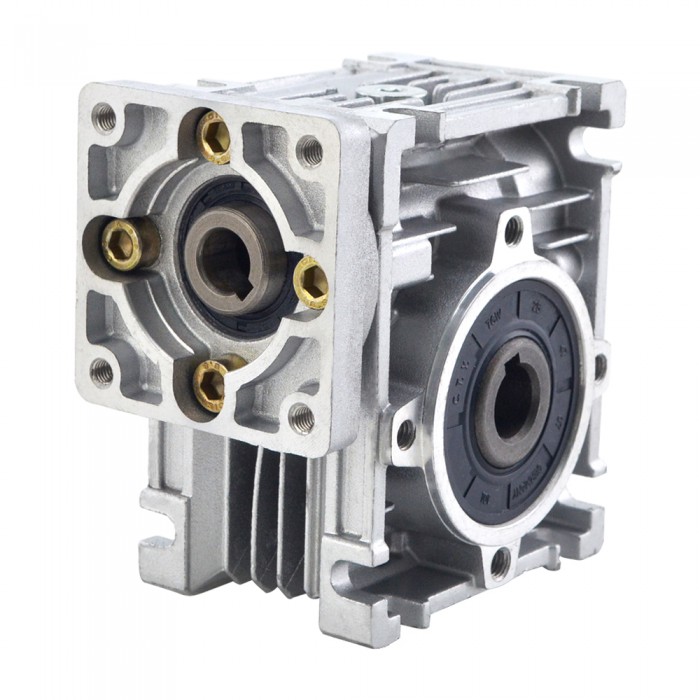

Caja de cambios de tornillo sin fin Nema 23 50:1 NMRV30 para motor paso a paso Nema 23
Esta caja de engranajes helicoidales está diseñada para motores paso a paso Nema 23 u otros motores de tamaño de 57 mm x 57 mm, el eje de salida está desplazado 90 ° desde el eje de transmisión. Además de las cajas grandes, la estructura de la caja sin espacios significa que no requiere mantenimiento y está sellada herméticamente. Evita que el lubricante se pierda fácilmente y se estropee y se intercambie.
Especificaciones de la caja de cambios
- Número de pieza del fabricante: NMRV30-G50-D9
- Tipo de caja de cambios: caja de cambios helicoidal
- Relación de transmisión: 50: 1
- Contragolpe sin carga: <=1°
- Par máximo permitido de salida: 17 Nm (150,46 lb-in)
- Salida máx. Carga radial: 1,28 kN
- Tipo de salida: orificio hueco
- Diámetro del orificio de salida: Φ14 mm
- Tipo de eje de entrada: forma clave
- Diámetro del eje de entrada: Φ9mm
- Eje de entrada Máx. Longitud: 25 mm
- Eficiencia: 55%
La eficiencia de la caja de cambios es el valor de cálculo teórico, debido al proceso de fabricación y al uso, la eficiencia real es del 85 % al 95 % del valor teórico.
Tenga en cuenta:
- El eje de salida está disponible, comuníquese con nuestro soporte técnico para conocer sus requisitos.
- Las relaciones de transmisión disponibles para esta caja de cambios son: 5:1, 7.5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 60:1, 80 :1 y 100:1.
- Debido a su juego relativamente alto (1°), los reductores de tornillo sin fin no son adecuados para aplicaciones de posicionamiento.
Recursos
- Hoja de datos de la caja de cambios: NMRV030-40-50.pdf
- NMRV30.STEP
Especificación física | |
---|---|
Tamaño del marco(mm) | Nema 23 (57 x 57) |
Diámetro del eje de entrada(mm) | 9mm |
Relación de transmission | 50 |
Input Shaft Max. Length | 25mm |
