Kit de motor paso a paso de circuito cerrado CNC de 1 eje serie TP 2 fases 4.5Nm 6A motor y controlador de circuito cerrado Nema 34

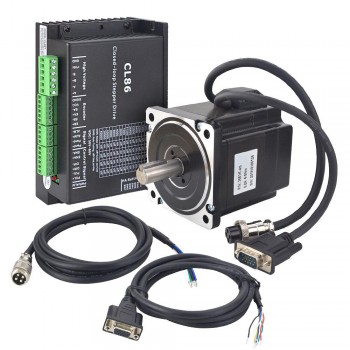

Este kit CNC incluye:
- 1 x Motor paso a paso de circuito cerrado Nema 34 serie P 4.5Nm/637.25oz.in con codificador 1000CPR
- 1 Drivers paso a paso de circuito cerrado 0~8.2A 24~80VDC para motor paso a paso Nema 34
- 1 cable de extensión de codificador de 1,7 m (67") de largo para Drivers paso a paso de bucle cerrado
- 1 cable de extensión de motor largo AWG18 de 1,7 m (67") con enchufe de aviación GX16
Especificación del motor
- Número de pieza: 34E1K-45
- Número de fase: 2
- Par de retención: 4,5 Nm (637,25oz.in)
- Corriente nominal/fase: 6,0 A
- Resistencia de fase: 0,34 ohmios
- Inductancia: 2,4 mH ± 20 % (1 KHz)
- Tamaño del marco: 86 x 86 mm
- Longitud del cuerpo: 74mm
- Diámetro del eje: Φ14 mm
- Longitud del eje: 37mm
- Longitud del chavetero: 25 mm
- Número de clientes potenciales: 4
- Longitud del cable: 270 mm
Especificación del codificador
- Tipo de circuito de salida: tipo diferencial
- Canales de señal de salida: 2 canales
- Voltaje de suministro mínimo: 5V
- Voltaje de suministro máx.: 5V
- Alto voltaje de salida: <4V
- Bajo voltaje de salida: <1V
Especificación del Drivers
- Corriente máxima de salida: 0~8.2A
- Voltaje de entrada: +24~80 VDC (típico 48 VDC)
- Corriente de señal lógica: 7 ~ 16 mA (típico 10 mA)
- Frecuencia de entrada de pulso: 0~200kHz
- Respuesta rápida, sin retrasos y casi sin tiempo de liquidación
- Alto par de arranque y baja velocidad, alta rigidez en parada
- Ofrezca un rendimiento similar al de un servo a un costo mucho más bajo
Conexión de motor y codificador
ALFILER | 1 | 2 | 3 | 4 |
Motor | A+ | A- | B+ | B- |
ALFILER | 2 | 3 | 1 | 13 | 11 | 12 |
codificador | CCV | EGND | EA+ | EA- | EB+ | EB- |
Conexión del cable de extensión del motor
ALFILER | 1 | 2 | 3 | 4 |
Color | Blanco | Verde | Azul | Negro |
O
ALFILER | 1 | 2 | 3 | 4 |
Color | Negro | Verde | Rojo | Azul |
Conexión del cable de extensión del codificador
ALFILER | 2 | 3 | 1 | 13 | 11 | 12 |
Color | Rojo | Blanco | Negro | Azul | Amarillo | Verde |
TENGA EN CUENTA: el cable negro grueso se puede usar para proteger, pero no es necesario, por lo que puede dejarlo desconectado.
Recursos
- Software: Versión MS12C , Versión MS31B
- Manual de software: software_manual_for_CL86_CLA86T
- Cable RS232: RS232-1
- Cable Adaptador RS232 a USB 2.0: C003
- Hoja de datos del motor: 34E1K-45.pdf
- Curva de par motor: 34E1K-45_Torque_Curve.pdf
- Manual del conductor: CL86.pdf, CL86(V3.0).pdf
- 34E1K-45.STEP
- CL86.STEP
Especificación eléctrica | |
---|---|
Par de retención (Ncm) | 450 |
Par de retención (oz.in) | 637.38 |
Product Series | TP Series |
Especificación física | |
Tamaño del marco(mm) | Nema 34 (86 x 86) |
Tipo de product | Closed Loop Kit |
