Pack de 2 Motores paso a paso DC 3.3V con caja planetaria 2 fases mini con reducción
- Manuales y documentacion:
El motor GMP10-10BY sin escobillas tiene un voltaje nominal de 12 V CC y un par nominal de 0,5 kg·cm. Con un ángulo de paso de 18° y un tipo de engranaje reductor planetario, ofrece una eficiencia del 70% y un juego axial de 0,05-0,5 mm. Su tamaño es de Φ10 x 10 mm, y la longitud varía según el número de etapas del reductor. Con un peso de 15 g, este motor es adecuado para aplicaciones que requieren un control preciso y fiable del movimiento.
Aplicación:
Impresoras 3D, CNC, Cámara, Robótica, Automatización.
Especificaciones eléctricas:
Número de pieza: GMP10-10BY
Voltaje nominal: 12 V CC
Corriente continua (A): 270 mA
Par de retención: 5 g.cm
Par nominal: 0,5 kg.cm
Tipo de engranaje: Reductor planetario
Tipo de motor: Sin escobillas
Juego axial: 0,05-0,5 mm
Direcciones: CW/CCW
Resistencia: 12,2 Ω
Fase: Bifásica
Ángulo de paso: 18°
Juego de contrapeso promedio sin carga: <3°
Eficiencia: 70%
Ruido: 30 cm, 40-50 dB;

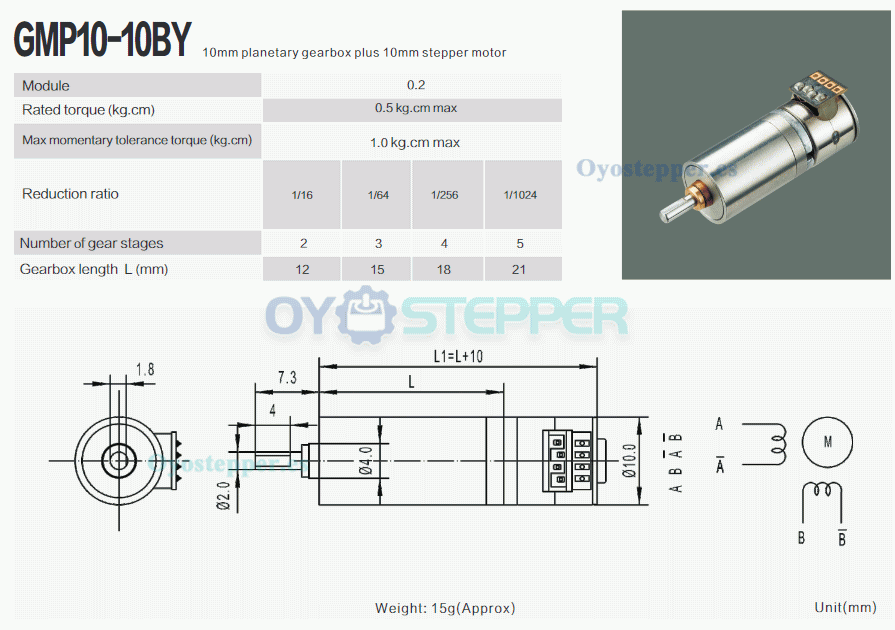

Especificaciones físicas:
Tamaño del motor: Φ10 x 10 mm
Diámetro del motor: 10 mm
Longitud: 10 mm + reductor planetario
Diámetro de la caja de engranajes: 10 mm
Longitud de la caja de engranajes: 12 mm (2 Etapa) / 15 mm (3 Etapas) / 18 mm (4 Etapas) / 21 mm (5 Etapas)
Longitud del corte en D: 4 mm
Diámetro del corte en D: 1,8 mm
Longitud del mango: 7,3 mm
Diámetro del mango: 2 mm
Peso: 15 g
| Especificación física | |
|---|---|
| Diámetro del eje(mm) | 2 |
| Longitud del eje(mm) | 7.3 |
| Peso(gramos) | 15 |
| Relación de transmission | 64:1 / 16:1 / 1024:1 / 256:1 |
| Longitud del cuerpo(mm) | 10 |
| Tamaño del marco(mm) | Φ10 |
| Longitud de la caja de cambios(mm) | 12 / 15 / 21 / 18 |
| Tipo de product | Brushless |
| Tipo de eje | 0.8 |
| Eje simple/eje doble | Eje único |
| Tipo de caja de cambios | Caja de engranajes planetarios |
| Especificación eléctrica | |
| Número de fases | 2 |
| Resistencia de fase(ohmios) | 12.2 |
| Corriente nominal (A) | 0.27 |
| Tensión nominal(V) | 12 |
| Par nominal(kg.cm) | 0.5 |
| Par de retención sin caja de cambios(N.m) | 0.005 |
| Ángulo de paso(°) | 18° |
