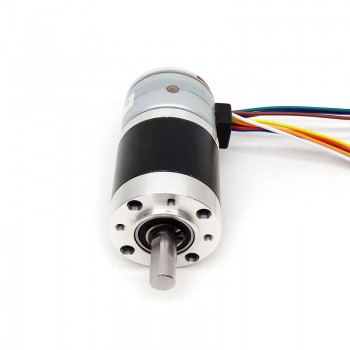

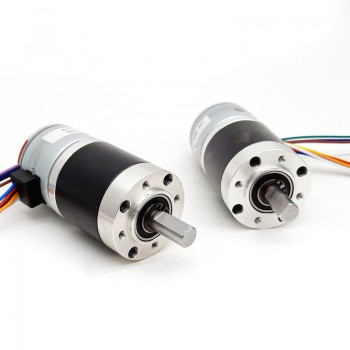

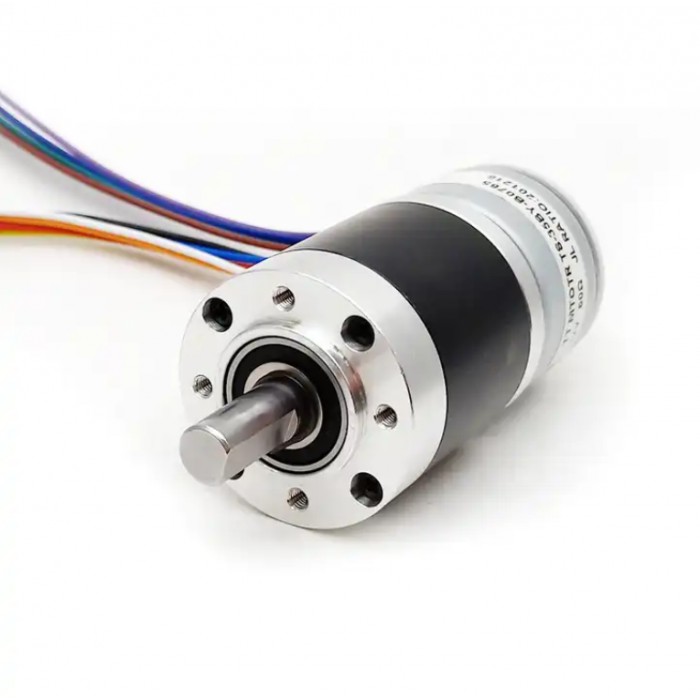

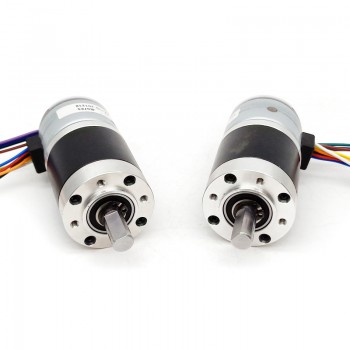

Pack de 2 Motores paso a paso DC 12V 4 fases con caja planetaria baja velocidad
- Manuales y documentacion:
Aplicación:
Impresoras tridimensionales, plataformas para cámaras CNC, robótica, automatización de procesos.
Relación de reducción: 4/14/19/27/51/71/100/139/189/264/369/516/720
1.ª etapa: 4:1
2.ª etapa: 14:1 / 19:1 / 27:1
3.ª etapa: 51:1 / 71:1 / 100:1 / 139:1
4.ª etapa: 189:1 / 264:1 / 369:1 / 516:1 / 720:1;

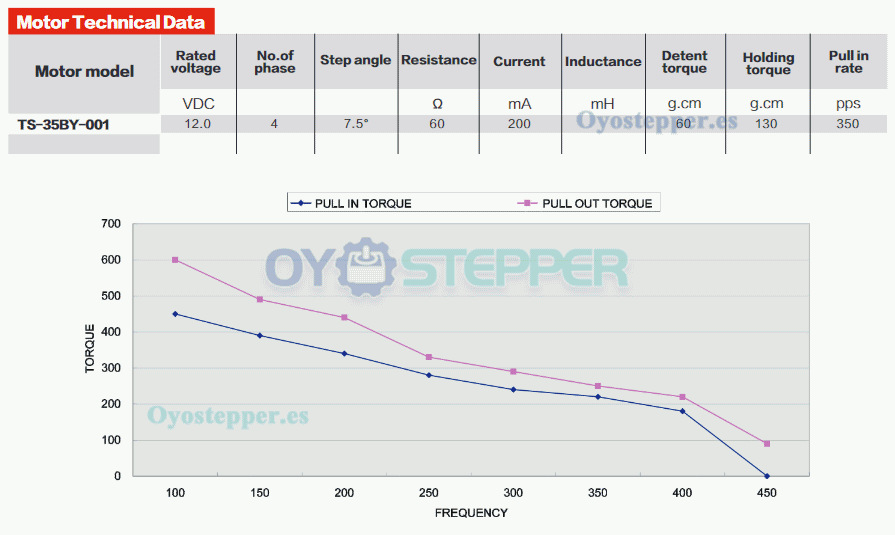

Especificaciones eléctricas:
Número de pieza: GMP36-35BY
Voltaje nominal: 12 VCC
N.° de fases: 4
Ángulo de paso: 7,5°
Resistencia: 60 Ω
Par nominal: 30,0 kg.cm
Par de tolerancia momentánea máxima: 60,0 kg.cm
Par nominal Corriente: 200 mA
Par de retención: 60 g.cm
Par de retención: 130 g.cm
Potencia de salida: 6,6-88 W
Velocidad de entrada: 350 pps
Tipo de engranaje: Reductor planetario
Tipo de motor: Motor paso a paso
Eficiencia: 70 %
Ruido: 30 cm, 40-50 dB;

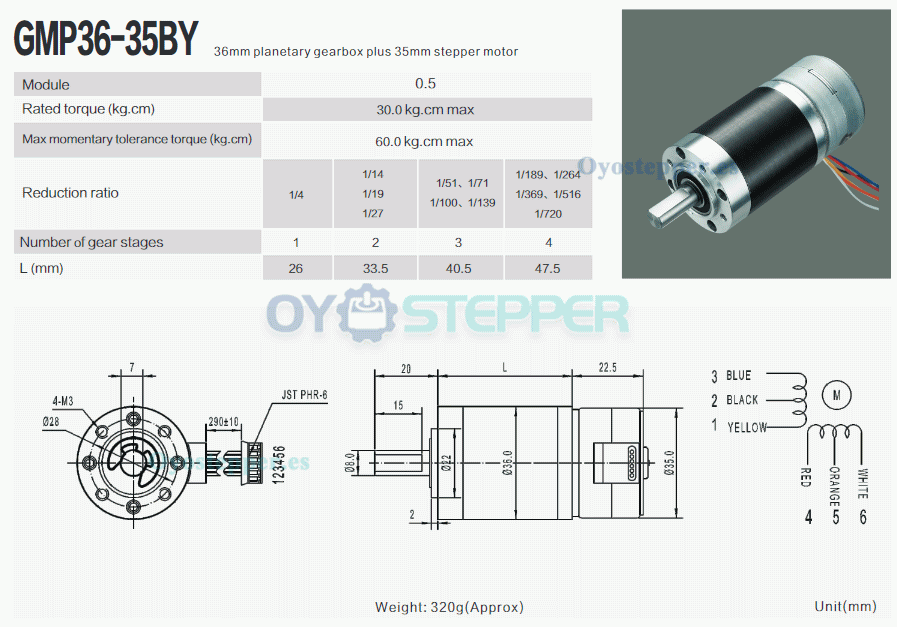

Especificaciones físicas:
Tamaño del motor: Φ35 x 22,5 mm
Diámetro del motor: 35 mm
Longitud: 22,5 mm + reductor planetario
Diámetro del reductor: 36 mm
Longitud del reductor: 26 mm (1.ª etapa) / 33,5 mm (2.ª etapa) / 40,5 mm (3.ª etapa) / 47,5 mm (4.ª etapa)
Longitud del corte en D: 15 mm
Diámetro del corte en D: 7 mm
Longitud del eje: 18 mm
Eje Diámetro: 8 mm
Peso: 320 g
Número de minas: 6
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 36 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 20 |
| Relación de transmission | 71:1 / 139:1 / 264:1 / 516:1 / 4:1 / 14:1 / 19:1 / 27:1 / 100:1 / 189:1 / 369:1 / 720:1 |
| Longitud del cuerpo(mm) | 22.5mm+Caja de cambios |
| Peso(gramos) | 320 |
| Número de cables | 6 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Tipo de caja de cambios | Caja de engranajes planetarios |
| Especificación eléctrica | |
| Número de fases | 4 |
| Resistencia de fase(ohmios) | 60 |
| Ángulo de paso(°) | 7.5 |
| Tensión nominal(V) | 12 |
| Par nominal(kg.cm) | 30 |
| Corriente nominal (A) | 0.2 |
| Tipo de motor | Stepper Gear Motor |
| Potencia nominal(W) | 6.6~88 |
