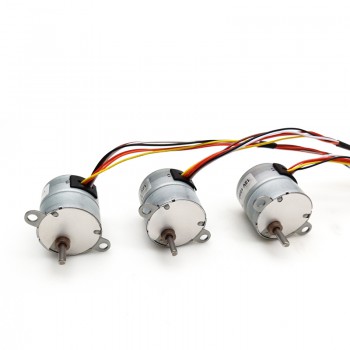

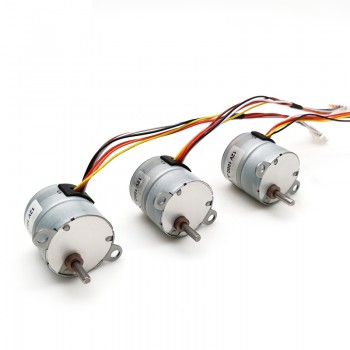

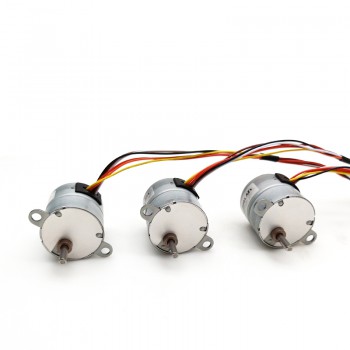

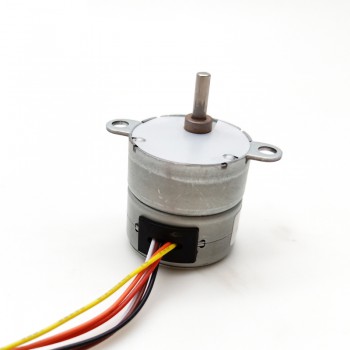

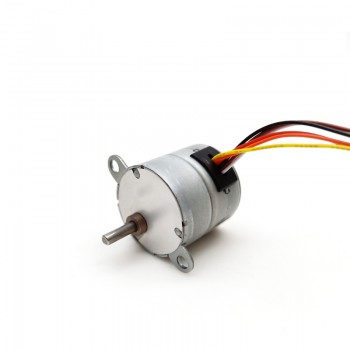

Pack de 2 Motores paso a paso DC 12V 4 fases 7.5° 120 mA 0.5 kg·cm con engranaje recto eje 3 mm tipo D
El motor paso a paso TQGM25-25BY tiene un voltaje nominal de 12V y un par nominal de 0.5 kg·cm. Con una velocidad sin carga de 9000 rpm y un ángulo de paso de 7.5 grados, este motor ofrece diversas relaciones de engranaje (1/10, 1/60, 1/100). Su tamaño es de 25 mm de diámetro y 25 mm de longitud, con un eje de corte en D. Es adecuado para aplicaciones que requieren precisión en el control del movimiento, con una construcción de imán permanente y una función de protección a prueba de goteo.
Características:
Par confiable a baja velocidad.
Ubicación precisa.
Versatilidad con larga vida útil.
Rotación sincrónica confiable a baja velocidad.
Aplicación:
Tecnología de impresión 3D.
Plataforma de cámara CNC.
Automatización de procesos robóticos.

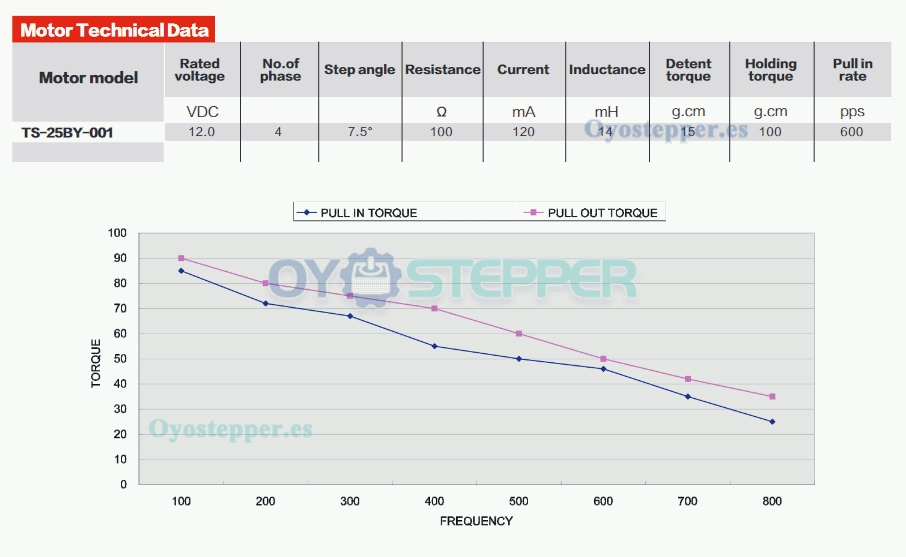

Especificaciones eléctricas:
Número de parte: TQGM25-25BY
Voltaje nominal: 12V
Corriente nominal: 120mA
Par nominal: 0.5kg.cm
Par de sujeción: 100g.cm
Velocidad sin carga: 9000rpm
Corriente/Fase: 120mA
Resistencia: 100Ω
Ángulo de paso: 7.5 grados
Relación de engranaje: 1/10, 1/60, 1/100
Tipo de engranaje: Engranaje recto
Fase: 4
Función de protección: A prueba de goteo
Construcción: Imán permanente
Ruido: 30cm, <40db；

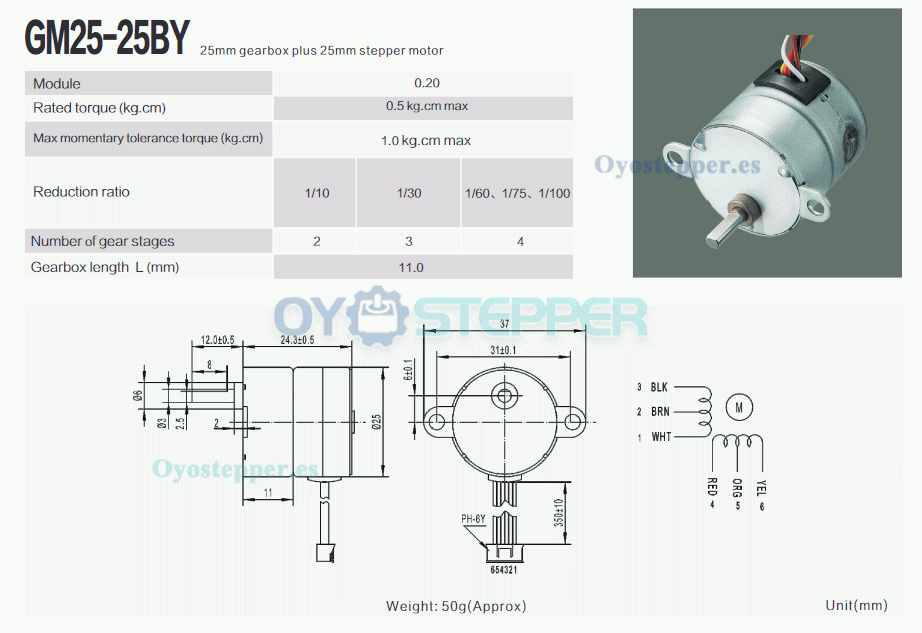

Especificaciones físicas:
Tamaño del motor: 25*(11+18.5) mm
Diámetro del motor: 25 mm
Longitud del motor: 25 mm
Tipo de eje: Corte en D
Diámetro del corte en D: 2.5 mm
Longitud del corte en D: 8 mm
Diámetro del eje: 3 mm
Longitud del eje: 10 mm
Peso: 50 g
| Especificación física | |
|---|---|
| Longitud del cuerpo(mm) | 11+18.5 |
| Diámetro del eje(mm) | 3 |
| Tipo de eje | Corte en D |
| Longitud del eje(mm) | 10 |
| Tipo de caja de cambios | Caja de engranajes rectos |
| Peso(gramos) | 50 |
| Eje simple/eje doble | Eje único |
| Especificación eléctrica | |
| Par de retención (Ncm) | 9.8 |
| Resistencia de fase(ohmios) | 100 |
| Tensión nominal(V) | 12 |
| Corriente(A) | 0.12 |
| Par nominal(kg.cm) | 0.5 |
| Ángulo de paso(°) | 7.5° |
| Número de fases | 4 |
