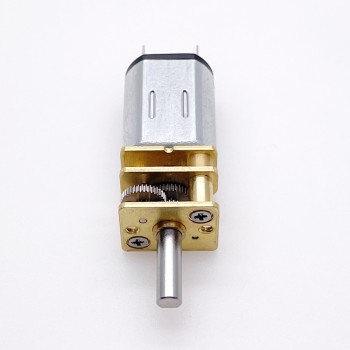

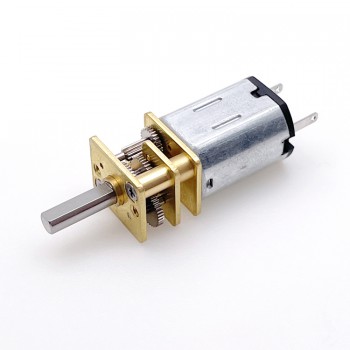

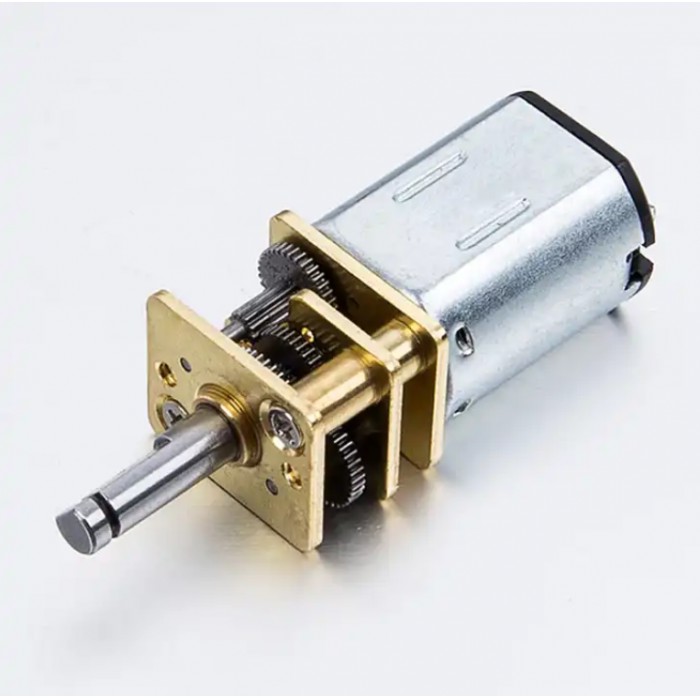

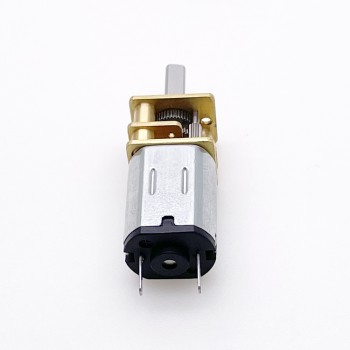

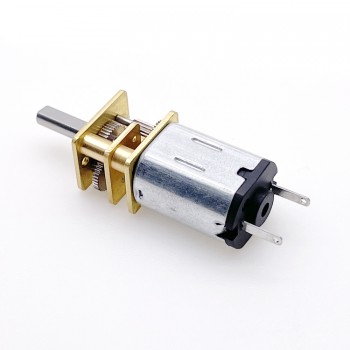

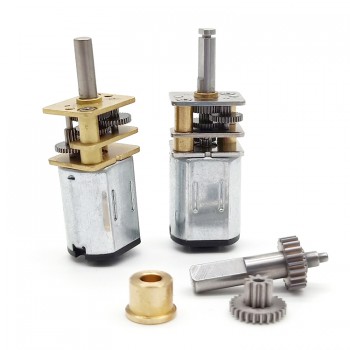

Pack de 2 Motores DC con Engranaje 2.4 V / 5 V 0.5 kg·cm Imán Permanente 12×24 mm
- Manuales y documentacion:
Pack de 2 Motores DC con Engranaje 2.4 V / 5 V 0.5 kg·cm Imán Permanente 12×24 mm
Características:
Motor de engranaje de 12 mm que proporciona un par de torsión de 0.1 Nm.
Adecuado para aplicaciones de pequeño diámetro, bajo ruido y alto par.

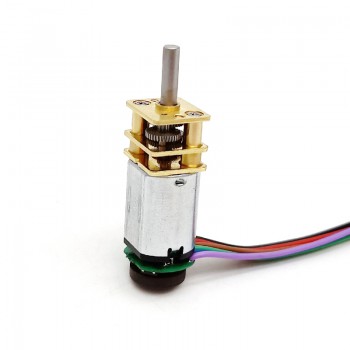

Los motores de engranaje DC pueden combinarse con encoder, 3 ppr.
Relación de reducción: 10/30/50/100/150/210/250/298/380/1000;
2 Etapas: 10:1
4 Etapas: 20:1 / 30:1 / 50:1 / 63:1 / 100:1
5 Etapas: 110:1 / 150:1 / 210:1 / 250:1 / 298:1 / 380:1
7 Etapas: 1000:1;
Aplicación:
Embarcaciones, Automóviles, Bicicletas eléctricas, Electrodomésticos, Equipos industriales.

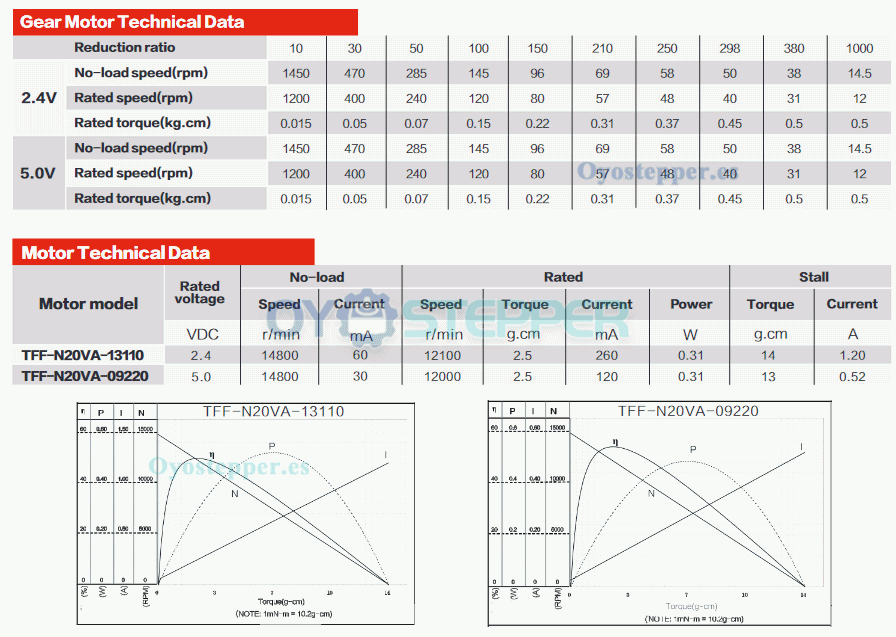

Especificaciones Eléctricas:

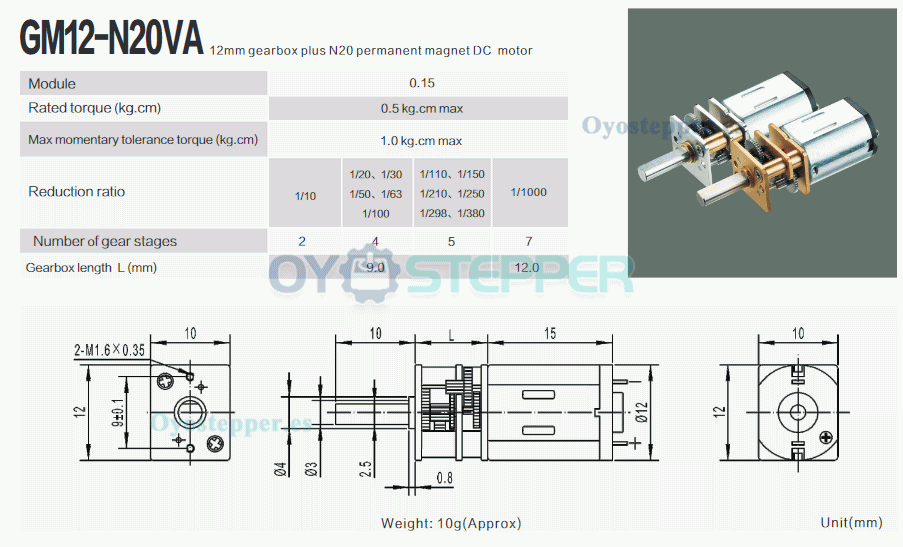

Número de parte: GM12-N20VA
Voltaje nominal: 2.4/5VDC
Par de torsión nominal: 0.5 kg.cm
Par de tolerancia momentáneo máximo: 1.0 kg.cm
Corriente nominal: 260 mA (2.4V) / 120 mA (5V)
Velocidad sin carga sin caja de engranajes: 14,800 RPM
Velocidad nominal sin caja de engranajes: 12,100 RPM (2.4V) / 12,000 RPM (5V)
Velocidad sin carga con caja de engranajes: 14.5-1450 RPM
Velocidad nominal con caja de engranajes: 12-1200 RPM
Potencia nominal: 0.31 W
Tipo de engranaje: Engranaje recto
Tipo de motor: Con escobillas
Eficiencia: 79%-89%
Ruido: 30 cm. 40-50 dB;

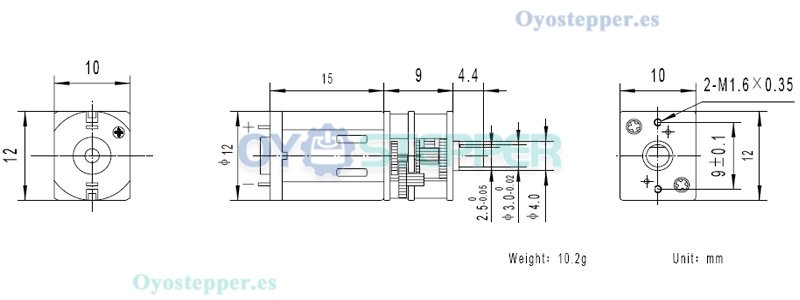

Especificaciones Físicas:
Tamaño del motor: Φ12 * 15 mm
Diámetro del motor: 12 mm
Longitud de la caja de engranajes: 9 mm (2/4/5 etapas) / 12 mm (7 etapas)
Tipo de eje: Corte en D
Longitud del corte en D: 9.2 mm
Diámetro del corte en D: 2.5 mm
Longitud del eje: 9.2 mm
Diámetro del eje: 3 mm
Peso: 10 g
Especificación física | |
---|---|
Longitud del cuerpo(mm) | 15 |
Diámetro del eje(mm) | 3 |
Longitud del eje(mm) | 9.2 |
Tipo de eje | Corte en D |
Eje simple/eje doble | Eje único |
Longitud de la caja de cambios(mm) | 9 / 12 |
Tipo de caja de cambios | Caja de engranajes rectos |
Relación de transmission | 0.18 / 30:1 / 50:1 / 100:1 / 150:1 / 210:1 / 250:1 / 298:1 / 380:1 / 1000:1 |
Tamaño del marco(mm) | 12 |
Especificación eléctrica | |
Corriente nominal (A) | 0.12 / 0.26 |
Potencia nominal(W) | 0.31 |
Tensión nominal(V) | 2.4 / 5 |
Par nominal(kg.cm) | 0.5 |
Velocidad nominal(rpm) | 12-1200 |
