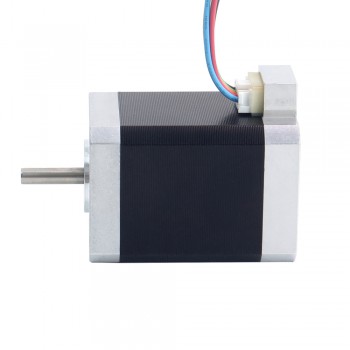

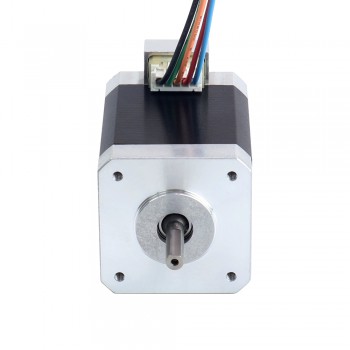

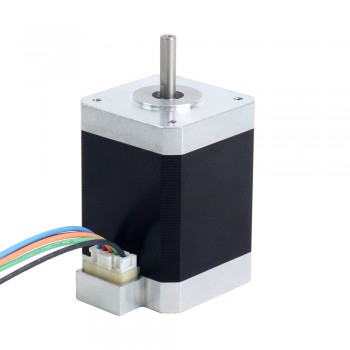

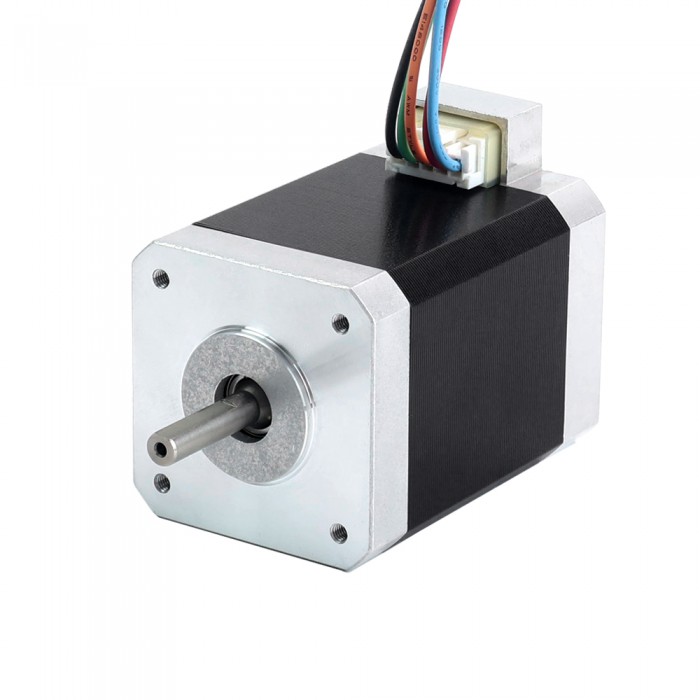

Motor Paso a Paso Nema 17 de 5 Fases 0.72° 0.5 N·m 1.8 A 42×42×60 mm 5 Cables
- Manuales y documentacion:
Motor paso a paso Nema 17 de 5 fases 0.5Nm 0.72º 1.8A 5 cables 42 x 42mm
Este es un motor paso a paso de 5 fases con una corriente nominal de 1.8A y un par de sujeción de 0.5Nm (70.81oz.in). En comparación con los motores paso a paso de 2 fases, los motores de 5 fases ofrecen una resolución superior, menor vibración y menor ruido. Este tipo de motor puede ser utilizado en la industria de la impresión, equipos médicos, industria optoelectrónica, industria de instrumentación y otros.
Especificaciones eléctricas

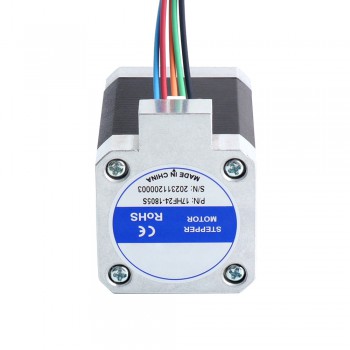

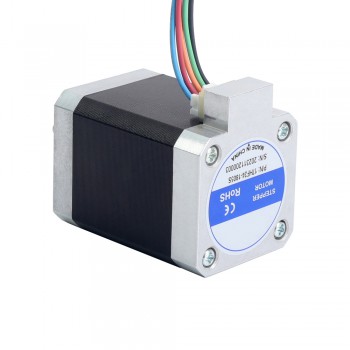

Número de pieza del fabricante: 17HF24-1805S
Número de fases: 5
Ángulo de paso: 0,72 grados
Par de retención: 0,5 Nm (70,81 oz.in)
Corriente nominal/fase: 1,8 A
Resistencia de fase: 0,64 ± 10 % ohmios
Inductancia: 0,6 mH ± 20 % (1 kHz);
Especificaciones físicas
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 60 mm
Diámetro del eje: Φ5 mm
Longitud del eje: 20 mm
Número de cables: 5
Longitud del cable: 300 mm
Peso: 0,5 kg
Connection
| Pin | A | B | C | D | E |
| Color | Black | Green | Orange | Red | Blue |
| Especificación física | |
|---|---|
| Tipo de eje | Corte en D |
| Peso(gramos) | 550 |
| Tamaño del marco(mm) | 42x42 |
| Clasificación del IP | 40 |
| Longitud del cuerpo(mm) | 60 |
| Longitud del cable(mm) | 300 |
| Número de cables | 5 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20 |
| Eje simple/eje doble | Eje único |
| Tipo de eje de salida | D |
| Especificación eléctrica | |
| Inductancia(mH) | 0.60 |
| Resistencia de fase(ohmios) | 0.64 |
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 50 |
| Par de retención (oz.in) | 70.81 |
| Corriente nominal (A) | 1.8 |
| Ángulo de paso(deg.) | 0.72 |
| Tipo de producto | Hybrid Stepper Motor |
