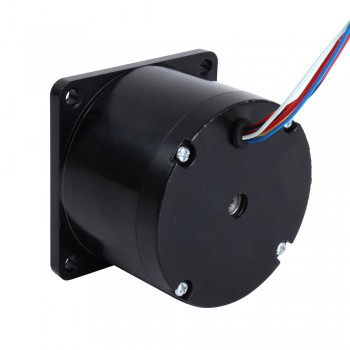

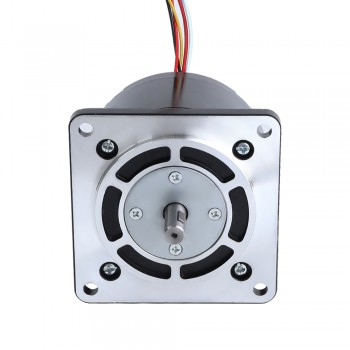

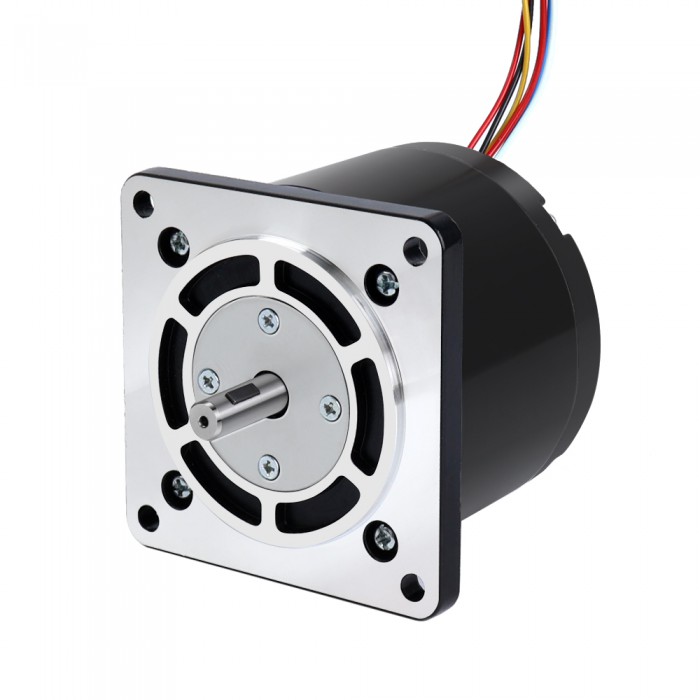

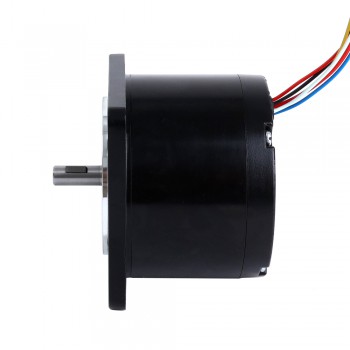

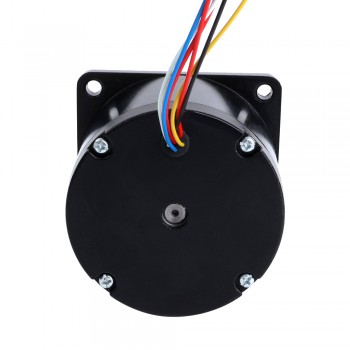

Motor paso a paso reluctancia variable 5 fases 3.2Nm 3A eje 9mm 6 hilos 90×90×67mm
- Manuales y documentacion:
Motor paso a paso reluctancia variable 5 fases 3.2Nm 3A eje 9mm 6 hilos 90×90×67mm
Este es un motor de reluctancia variable de 5 fases con una corriente nominal de 3.0A y un par de sujeción de 3.2Nm (453.16oz.in). Su construcción sencilla, capacidad para operar de manera eficiente a altas velocidades y alta densidad de potencia lo hacen adecuado para aplicaciones que requieren un ensamblaje y mantenimiento fáciles, operación a altas velocidades y la producción de una cantidad significativa de energía en un paquete relativamente compacto.
Especificaciones eléctricas
Número de pieza del fabricante: 35VR26-3005S
Número de fases: 5
Ángulo de paso: 0,36/0,72 grados
Par de retención: 3,2 Nm (453,16 oz.in)
Corriente nominal/fase: 3,0 A
Resistencia de fase: 0,86 ohmios
Inductancia: 16 mH ± 16 % (1 kHz);
Especificaciones físicas
Tamaño del marco: 90 x 90 mm
Longitud del cuerpo: 67 mm
Diámetro del eje: Φ9 mm
Longitud del eje: 27 mm
Número de cables: 6
Longitud del cable: 300 mm
Peso: 1,82 kg
Conexión
| Pin | 0 | A | B | C | D | E |
| Color | Rojo | Rojo | Amarillo |
Azul | Blanco | Negro |
| Length | 300mm | 280mm | 280mm | 280mm | 280mm | 280mm |
| Especificación eléctrica | |
|---|---|
| Inductancia(mH) | 16 |
| Número de fases | 5 |
| Par de retención (Ncm) | 320 |
| Par de retención (oz.in) | 453.16 |
| Resistencia de fase(ohmios) | 0.86 |
| Corriente nominal (A) | 3.0 |
| Ángulo de paso(deg.) | 0.36/0.72 |
| Clase de aislamiento | B 130C(266F) |
| Tipo de producto | Variable Reluctance Motor |
| Bucle abierto/bucle cerrado | Circuito abierto |
| Especificación física | |
| Longitud del cuerpo(mm) | 67 |
| Tamaño del marco(mm) | Nema 35 (Φ90) |
| Longitud del cable(mm) | 300 |
| Diámetro del eje(mm) | 9 |
| Longitud del eje(mm) | 27 |
| Peso(gramos) | 1820 |
| Tipo de eje de salida | O |
