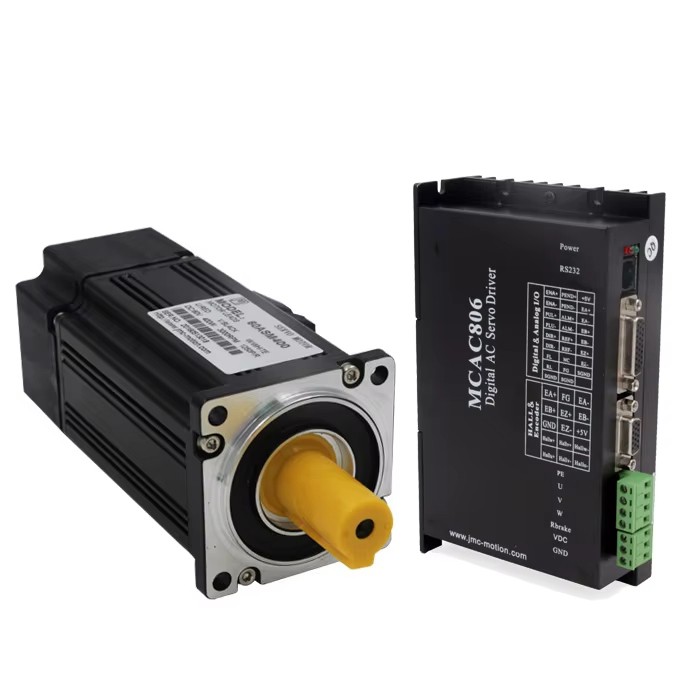

Kit de Servomotor AC 400 W 60 V 8.4 A 1.27 N·m 3000 RPM con Encoder de 2500 Líneas 60×60 mm

Kit de Servomotor AC 400 W 60 V 8.4 A 1.27 N·m 3000 RPM con Encoder de 2500 Líneas 60×60 mm

El kit de servomotor AC de 400 W y 60 V tiene un par nominal de 1.27 N·m y una velocidad nominal de 3000 RPM. Con un codificador de 1250 líneas, ofrece un par máximo de 3.82 N·m. Su tamaño de chasis es de 60 x 60 mm, con un diámetro de eje de 14 mm y una longitud de 30 mm. Con una corriente nominal de 8.4 A, este motor es adecuado para aplicaciones que requieren control preciso y eficiencia en el movimiento.

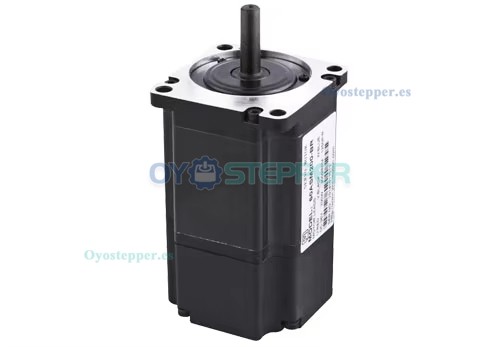

Especificaciones del servomotor:

Número de pieza: 60ASM400

Fase: Trifásica

Voltaje de alimentación: 60 V

Potencia nominal: 400 W

Par nominal: 1,27 N·m (179,84 oz·in)

Par máximo: 3,82 N·m

Velocidad nominal: 3000 RPM

Corriente nominal: 8,4 A

Frecuencia: 200 Hz

Polos: 8

Resistencia: 3,03 x 10-3 V/RPM

Coeficiente de par: 0,0866 N·m/A

Inercia del rotor (10-4 kg x cm²): 0,58

Codificador: 1250 líneas;

Especificaciones físicas:

Tamaño del chasis: 60 x 60 mm

Longitud del cuerpo: 157 mm

Diámetro del eje: 14 mm

Eje Longitud: 30 mm

Peso: 1,5 kg

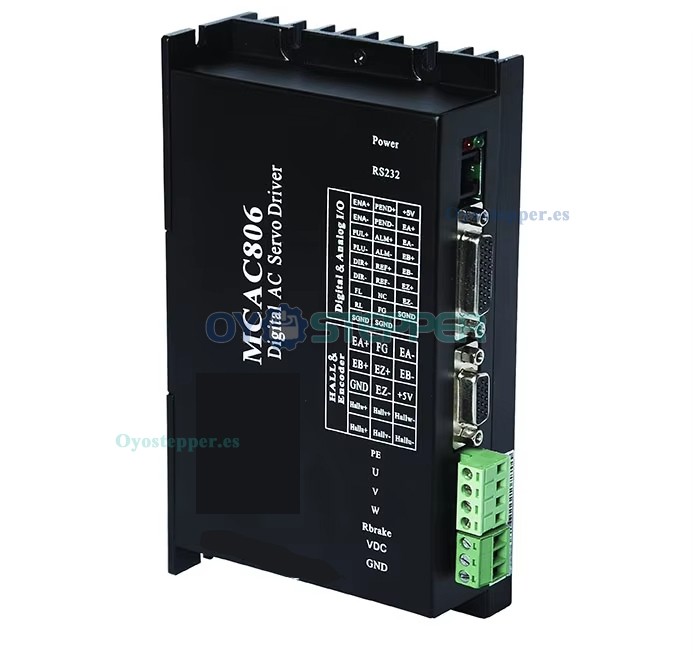

MCAC806 Controlador de Servomotor AC 400W 36–80 V 8 A

El MCAC806 está diseñado y fabricado utilizando control vectorial DSP, con control de bucle cerrado para servoaccionamientos de bajo costo y completamente digitales en corriente alterna (AC). Incluye tres controles de bucle de retroalimentación ajustables: bucle de posición, bucle de velocidad y bucle de corriente. Ofrece un rendimiento estable, adecuado para accionar motores de servo AC con voltajes entre 48V y 80V y una potencia inferior a 400W.

Características:

Múltiples modos de entrada de pulsos:

Pulso + dirección

Pulso doble CW/CCW

Pulso de fase A/B

Interfaz de entrada de reinicio de servo aislada por optoacoplador ERC

Ancho de banda del bucle de corriente: (-3dB) 2KHz (valor típico)

Ancho de banda del bucle de velocidad: 500Hz (valor típico)

Ancho de banda del bucle de posición: 200Hz (valor típico)

Entradas de encoder de motor en configuración diferencial: entrada diferencial (26LS32)

Interfaz RS232C para descarga de parámetros a través de PC o pantalla de texto

Protección contra sobrecorriente, I2T, sobrevoltaje, subtensión, sobrecalentamiento, sobrevelocidad y protección diferencial

La luz verde indica que está en funcionamiento, y la luz roja indica que está en protección o desconectado

Indicadores técnicos:

Rango de voltaje de entrada DC: 36 ~ 80V (48V típico)

Potencia de salida continua: 600W

Corriente de salida continua: 8A, PWM 32KHz

Corriente de salida en sobrecarga: 20A (3 segundos);

Protección:

Valor de acción de sobrecorriente pico: 30A ± 10%

Valor de acción de corriente I2t de sobrecarga: 300% durante 5 segundos

Valor de acción de sobrecalentamiento: 80°C

Valor de acción de sobrevoltaje: 85V

Valor de acción de subtensión: 18V

Frecuencia máxima de entrada de pulsos: 300K

Velocidad de comunicación predeterminada: 9.6Kbps (requiere un convertidor de interfaz adicional);

Condiciones de uso:

Condiciones: Evitar polvo, neblina de aceite y gases corrosivos

Temperatura de trabajo: 0 ~ +50°C

Temperatura de almacenamiento: -20°C ~ +80°C

Humedad: 40 ~ 90% RH

Refrigeración: Enfriamiento natural o con ventilación forzada

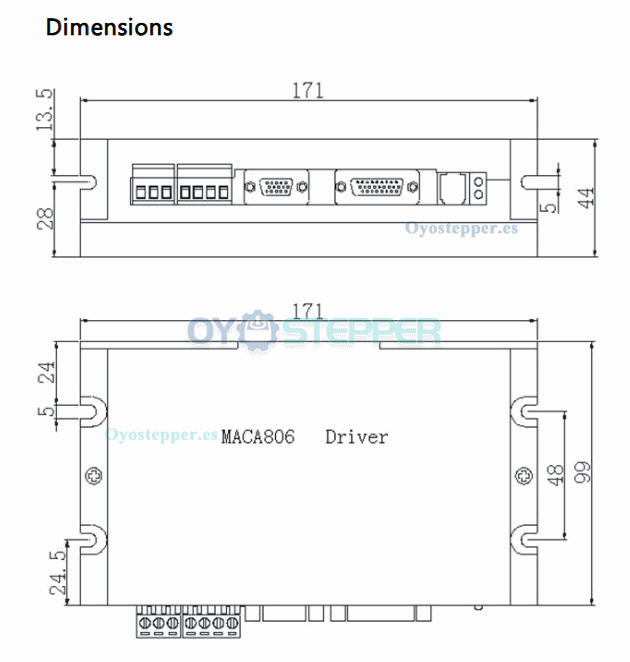

Dimensiones generales: 171 × 99 × 44 mm

Peso: Aproximadamente 550 g
