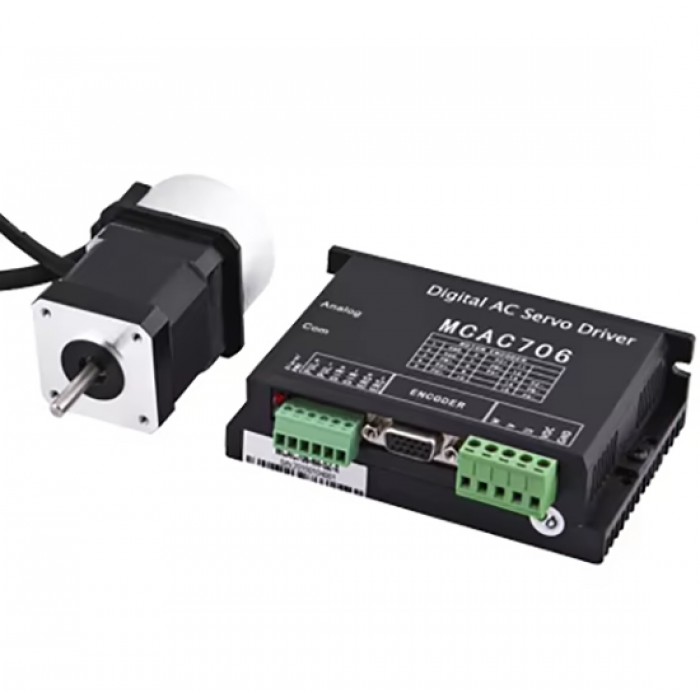

Kit de Motor Servo DC Sin Escobillas Nema 17 64 W 24 V 0.2 N·m 3000 RPM con Encoder de 1000 Líneas 42×42 mm

Kit de Motor Servo DC Sin Escobillas Nema 17 64 W 24 V 0.2 N·m 3000 RPM con Encoder de 1000 Líneas 42×42 mm

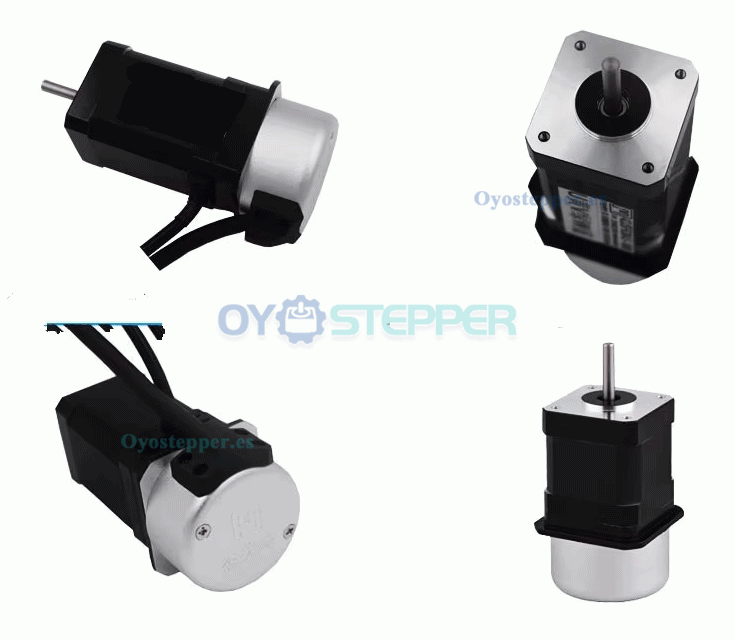

El kit de motor servo DC sin escobillas Nema 17 de 64 W y 24 V tiene un par nominal de 0.2 N·m y una velocidad de 3000 RPM. Con un codificador de 1000 líneas, su tamaño de marco es de 42 x 42 mm. Este motor es adecuado para aplicaciones que requieren control preciso de movimiento.

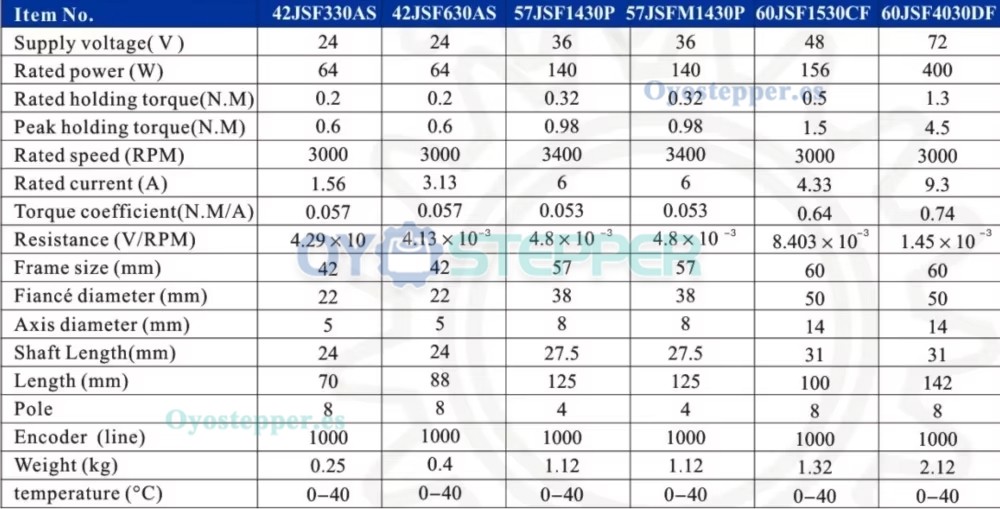

Especificaciones del servomotor

Número de pieza: 42JSF330AS

Fase: Monofásica

Voltaje de alimentación: 24 V

Potencia nominal: 64 W

Par de retención nominal: 0,2 N·m (28,32 oz·in)

Par máximo: 0,6 N·m

Velocidad nominal: 3000 RPM

Corriente nominal: 1,56 A

Frecuencia: 200 Hz

Polos: 8

Resistencia: 4,13 x 10⁻³ V/RPM

Coeficiente de par: 0,057 N·m/A

Inercia del rotor (10⁻³ kg x cm²): 0,58

Codificador: 1000 líneas；

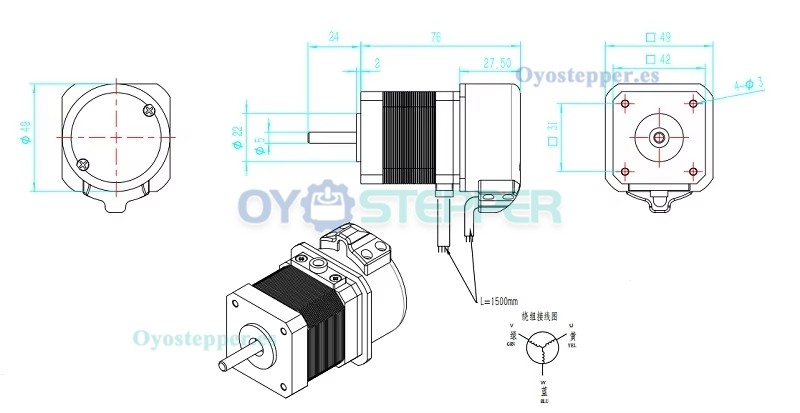

Especificaciones físicas:

Tamaño del marco: 42 x 42 mm

Longitud del cuerpo: 70 mm

Diámetro del eje: 5 mm

Longitud del eje: 24 mm

Peso: 0,3 kg

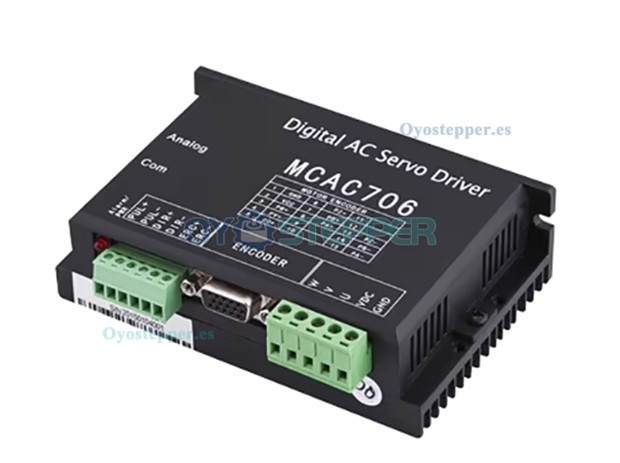

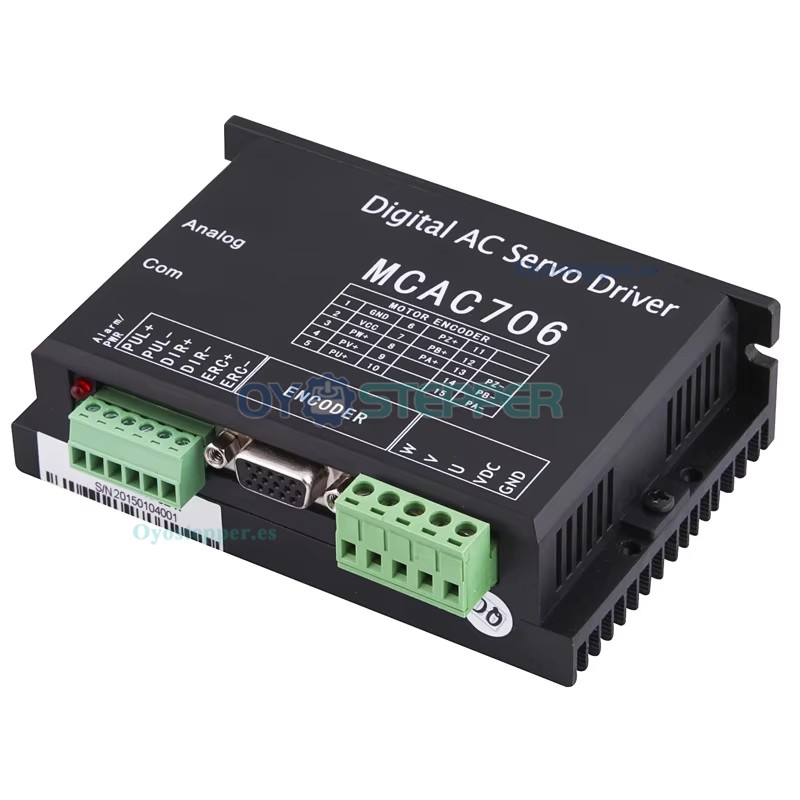

MCAC706 Driver Digital de Servomotor AC 200 W 6 A 20–70 V para Motor sin Escobillas

El sistema de accionamiento de servo AC digital MCAC706 adopta un procesador de señales digitales (DSP) y circuitos integrados, resultando en un producto rentable con un circuito simple, alta integración, fácil operación y gran practicidad. El MCAC706 ofrece tres bucles de retroalimentación (bucle de posición, bucle de velocidad y bucle de corriente) y tres modos de control de trabajo: posición, velocidad y par. El MCAC706 es compatible con motores de servo AC con un voltaje de hasta 50V y una potencia de 200W.


Datos técnicos:

Voltaje: VDC 20~70V

Potencia de salida continua: 200W

Corriente de salida continua: 6A, PWM 32KHz

Corriente de salida en sobrecarga: 18A (3 segundos);

Protección:

Sobre corriente: 30A ±10%

Sobre I2t: 300% durante 5 segundos

Sobre temperatura: 80°C

Sobretensión: 65V

Subtensión: 18V

Frecuencia máxima de salida de pulsos: 300K

Velocidad de comunicación predeterminada: 9.6Kbps (requiere interfaz de conversión externa);


Condiciones del entorno:

Espacio: Evitar polvo, aceite, escarcha y gases corrosivos

Temperatura de trabajo: 0~+50°C

Temperatura de almacenamiento: -20°C~+80°C

Humedad: 40~90% RH

Refrigeración: Enfriamiento natural o con convección forzada

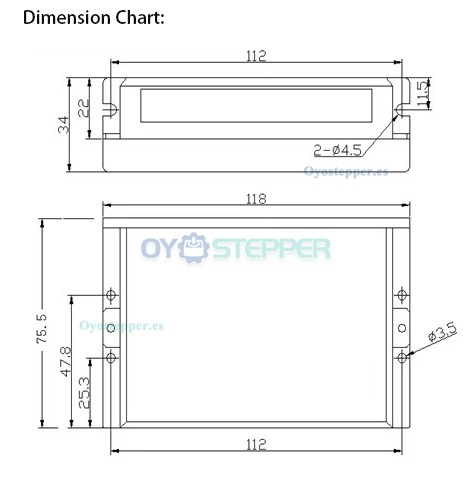

Dimensiones: 118×76×35mm

Peso: 200g
