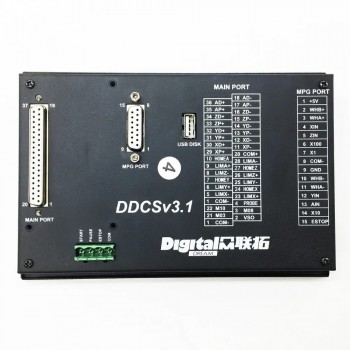

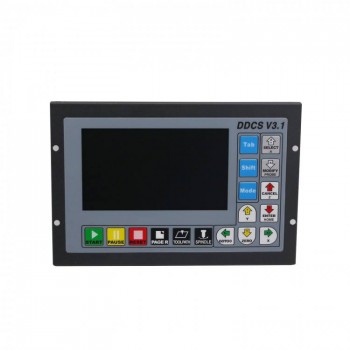

Controlador de Movimiento CNC Autónomo DDCS V3.1 3/4 Ejes, Control Numérico Offline 500 kHz

Controlador de Movimiento CNC Autónomo DDCS V3.1 3/4 Ejes, Control Numérico Offline 500 kHz

Características:

16 entradas digitales aisladas ópticamente y 3 salidas digitales aisladas ópticamente.

Algoritmo de interpolación mejorado, soporta interpolación suave.

Control de husillo analógico 0‑10 V, configurable como salida PWM.

Soporta control de motor de 3 a 4 ejes, salida de pulso y dirección diferencial, máximo 500 kHz por eje.

Chip principal ARM9 y algoritmo central FPGA.

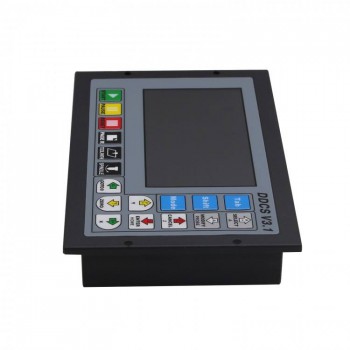

Pantalla TFT de 5 pulgadas (480 × 272), 17 teclas.

Alimentación de 24 V CC, mínimo 0,5 A para controlador y I/O.

Puertos I/O alimentados internamente, no requiere alimentación externa para I/O.

Memoria USB soporta archivos G‑code sin límite de tamaño.

Soporta MPG estándar.

Modo Jog disponible para cada eje (continuo, paso, distancia personalizada).

Soporta especificación rápida de posición.

Retención de datos tras pérdida de energía (guardado automático).

Compensación de juego y herramienta.

Funciones del controlador:

Soporta interpolación suave y movimiento por eje con distancia definida.

Entrada de archivos G‑code por USB sin restricción de tamaño.

Función de selección rápida de posición.

Los datos se guardan automáticamente tras corte de energía.

Funciones de compensación de juego y herramienta.

Compatible con formatos G‑code estándar y FANUC.


Parámetros del controlador:

Pulso máximo por eje: 500 kHz.

Chip de control principal: ARM9.

Chip de algoritmo central: FPGA.

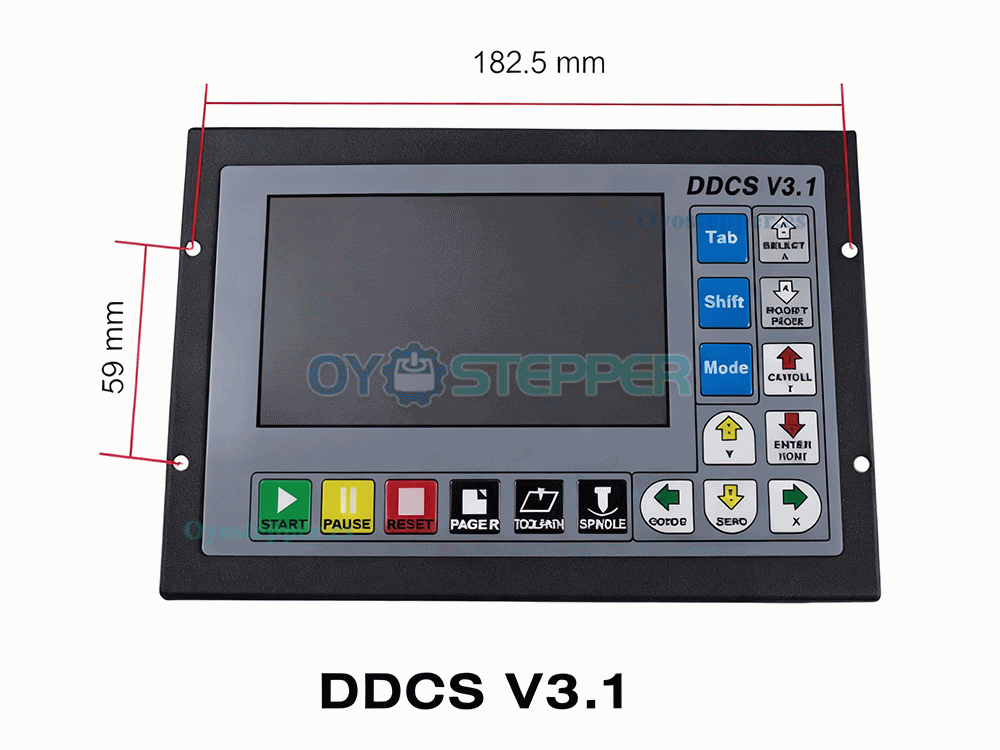

Pantalla: TFT de 5 pulgadas, 480 × 272.

Teclas de operación: 17.

Alimentación: 24 V CC, corriente mínima 0,5 A.

Entrada de G‑code: mediante memoria USB.

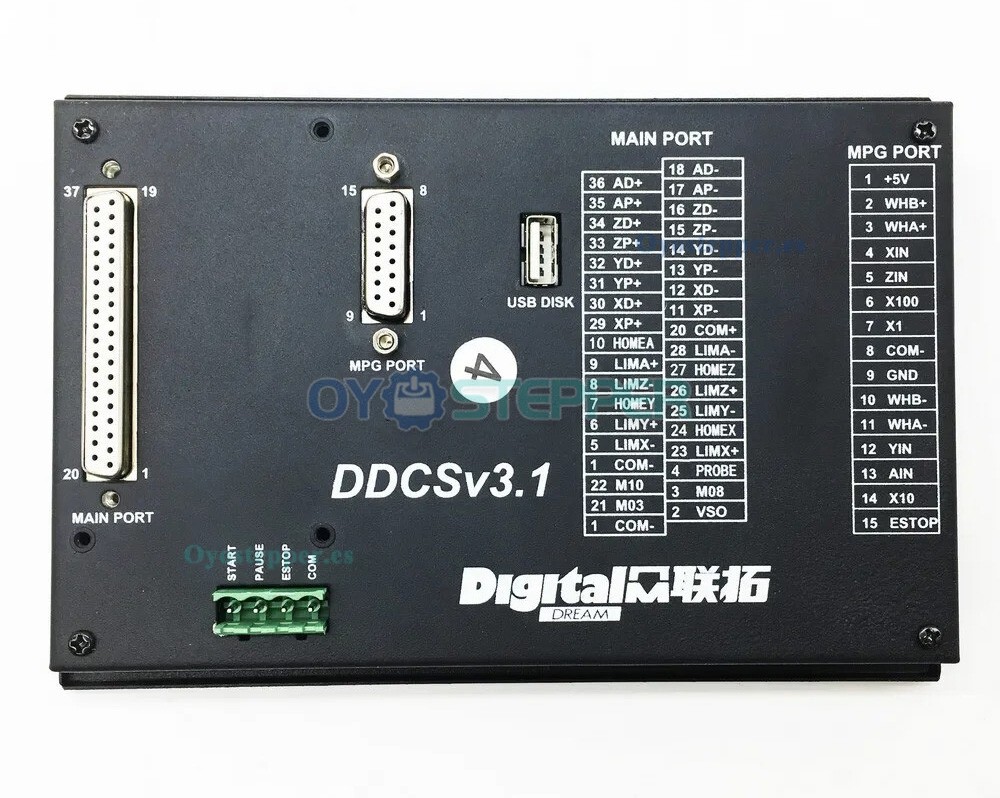

Puerto MPG: compatible con modelos comunes de MPG.

Memoria interna: 1 GB.

Interfaz de entrada: 16 canales de entradas digitales aisladas ópticamente.

Interfaz de salida: 3 canales de salidas digitales aisladas ópticamente.

Control de husillo analógico: 0‑10 V (configurable como salida PWM).

Interruptor de límite: NPN.


Especificaciones del MPG:

Selector de paso X1 / X10 / X100.

Selector de eje (X, Y, Z, 4.°).

Indicador LED.

Botón de parada de emergencia.

Carcasa metálica.

Cable blindado extensible de 6 pies.

Base magnética para montaje en superficie metálica.

Requerimiento de alimentación: 5 V CC, 150 mA.

Salida de fase: A, /A, B, /B (TTL, capacidad de conducción ±20 mA).

Sistemas CNC compatibles: Taiwan Pou Yuen M600/M500/M520i/T300 series, Higerman, HANUC, GSK, Open NC, KND, Siemens, NUM, España FAGOR (8055i) y otros.

Cableado diseñado para conexiones estándar de sistemas CNC.

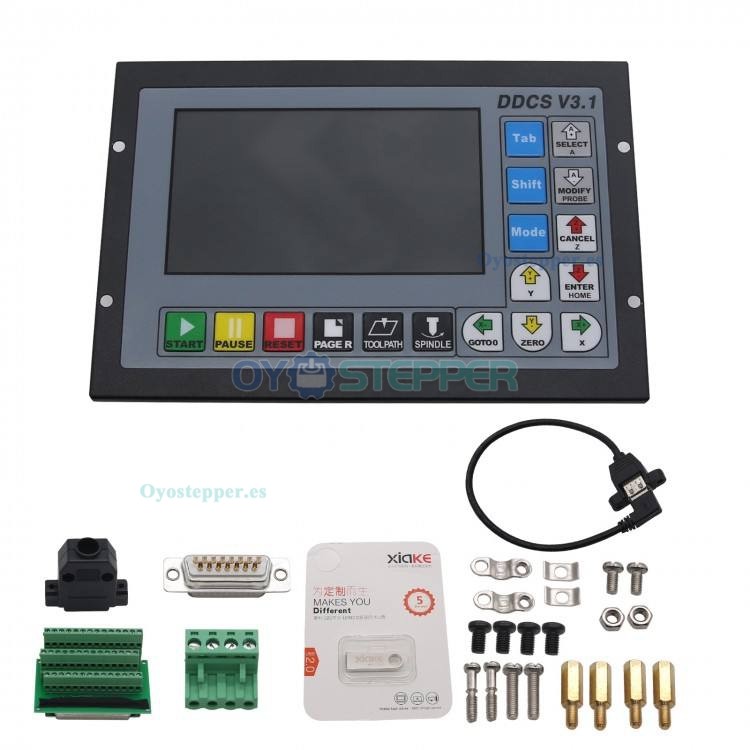

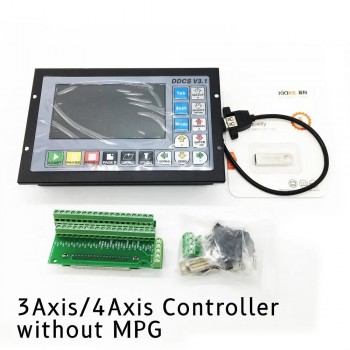

Contenido del paquete:

① Controlador de 3 ejes
1 × Controlador de movimiento CNC sin conexión de 3 ejes
1 × Memoria USB de 4 GB
1 × Cable USB de extensión y accesorios
1 × Juego de tornillos de montaje

② Controlador de 4 ejes
1 × Controlador de movimiento CNC sin conexión de 4 ejes
1 × Memoria USB de 4 GB
1 × Cable USB de extensión y accesorios
1 × Juego de tornillos de montaje

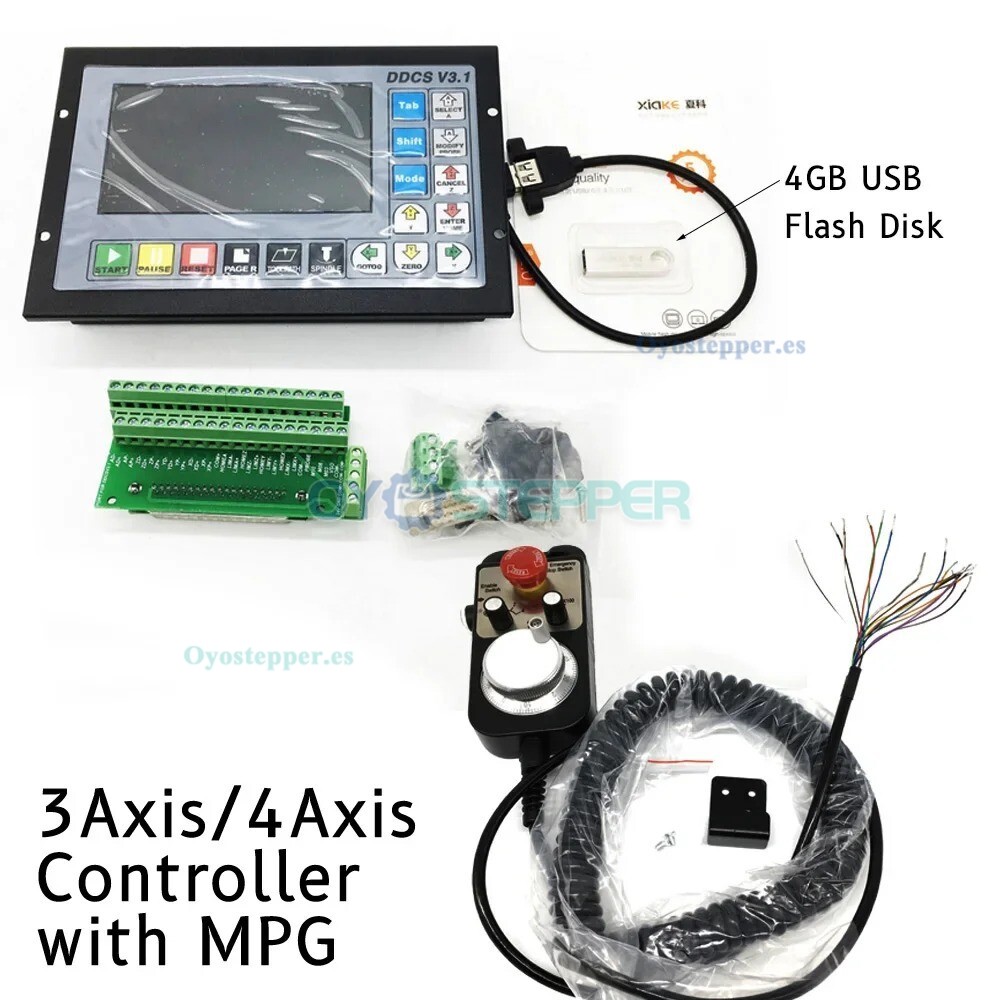

③ 3 ejes con MPG
1 × Controlador de movimiento CNC sin conexión de 3 ejes
1 × Volante manual MPG con parada de emergencia
1 × Memoria USB de 4 GB
1 × Cable USB de extensión y accesorios
1 × Juego de tornillos de montaje

④ 4 ejes con MPG
1 × Controlador de movimiento CNC sin conexión de 4 ejes
1 × Volante manual MPG con parada de emergencia
1 × Memoria USB de 4 GB
1 × Cable USB de extensión y accesorios
1 × Juego de tornillos de montaje

Para el manual en inglés, contacte al vendedor.
