Controlador CNC Autónomo DDCS V4.1 3/4 Ejes con Interfaz USB, Controlador Offline

Controlador CNC Autónomo DDCS V4.1 3/4 Ejes con Interfaz USB, Controlador Offline



Modelos:
Controlador de movimiento de 3 ejes
Controlador de movimiento de 4 ejes
Controlador de 3 ejes con generador de pulsos manual DDMPG
Controlador de 4 ejes con generador de pulsos manual DDMPG;

Descripción:
El controlador de movimiento DDCS V4.1 de 3‑4 ejes está diseñado para sistemas paso a paso y servo. Se desarrolló sobre la base del DDCS V3.1 con actualizaciones de software y hardware. Adopta una arquitectura ARM + FPGA: el procesador ARM gestiona la interfaz e interpretación de G‑code, mientras el FPGA ejecuta algoritmos de movimiento y genera pulsos de control. El sistema funciona sobre plataforma Linux. Presenta un diseño compacto con 17 teclas compuestas (control y numéricas), soporta un conjunto estándar de G‑code compatible con Fanuc y se monta en panel mediante cuatro ganchos de fijación.


Especificaciones:
Dimensiones del panel: 237 mm × 153,7 mm × 5,2 mm
Cuerpo principal: 237 mm × 153,7 mm × 48,2 mm
Corte de montaje: 228,5 mm × 83,7 mm


Características:
18 entradas digitales aisladas ópticamente, 3 salidas digitales aisladas ópticamente.
Configuración de husillo: Analógico (0‑10 V) o Husillo servo.
Control de 3‑4 ejes en modo diferencial o doble pulso, hasta 500 kHz por eje.
Interpolación lineal de 2‑4 ejes, interpolación circular de cualquier par de ejes.
Chip de control ARM9 + chip de algoritmo FPGA.

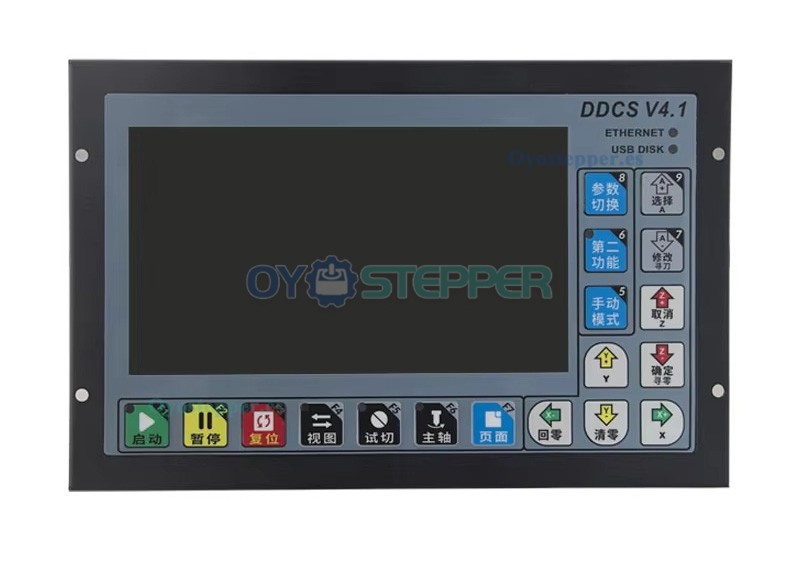

Pantalla TFT de 7 pulgadas, 1024 × 600 píxeles, 17 teclas de operación.
Alimentación del controlador: 24 V CC, mínimo 0,5 A.
Alimentación I/O: 24 V CC, mínimo 0,5 A (ambas necesarias para operar).

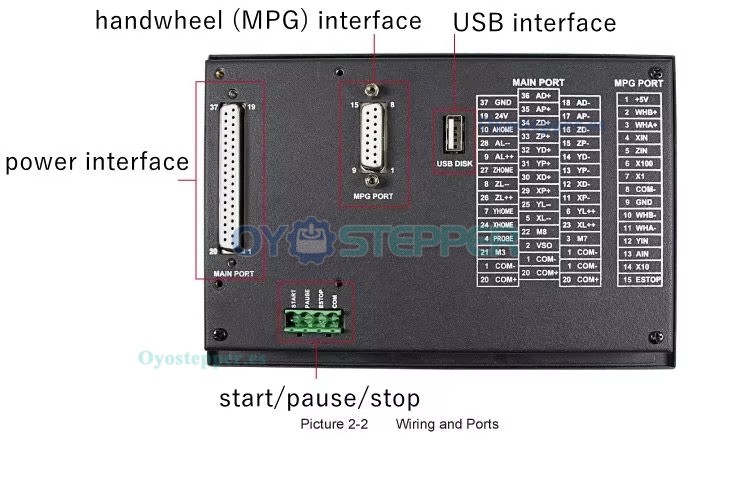

Entrada de G‑code mediante memoria USB; transferencia de archivos por Ethernet; sin límite de tamaño.
Compatible con software CAD/CAM: ArtCAM, MasterCAM, ProE, JDSoft SurfMill, Aspire, Fusion 360.

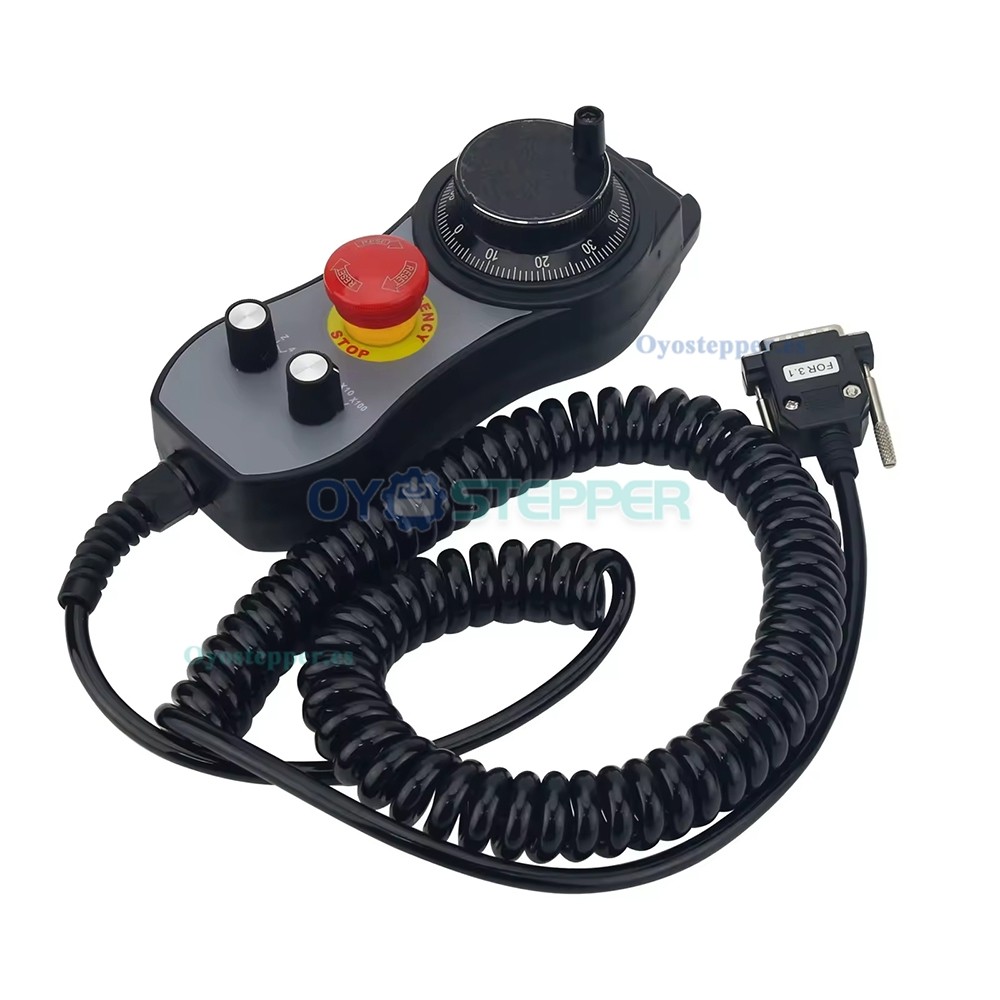

Soporta MPG estándar.
Modos "Try Cutting" (guía por volante) y Jog (continuo, paso o distancia definida).
Soporta sonda flotante, fija, de vértice y medición de longitud de herramienta.
Soporta mecanizado en matriz, secuencial, fresado plano y cilíndrico.
Configuración de offset para ejes XYZA.
Pausa, recuperación tras corte de energía y reanudación desde punto de interrupción.
Múltiples orígenes de trabajo.
Búsqueda de punto medio en ejes X/Y.
Simulación con ajuste de velocidad de avance y verificación de trayectoria.
Configuración de doble motor para sistemas de pórtico (Eje esclavo X/Y/Z).
Interfaz en inglés y chino; soporta codificación internacional para otros idiomas.
Compatible con interruptores de límite NPN.
Cuatro niveles de acceso: visitante, operador, administrador y superadministrador.

Funciones nuevas respecto a DDCS V3.1:

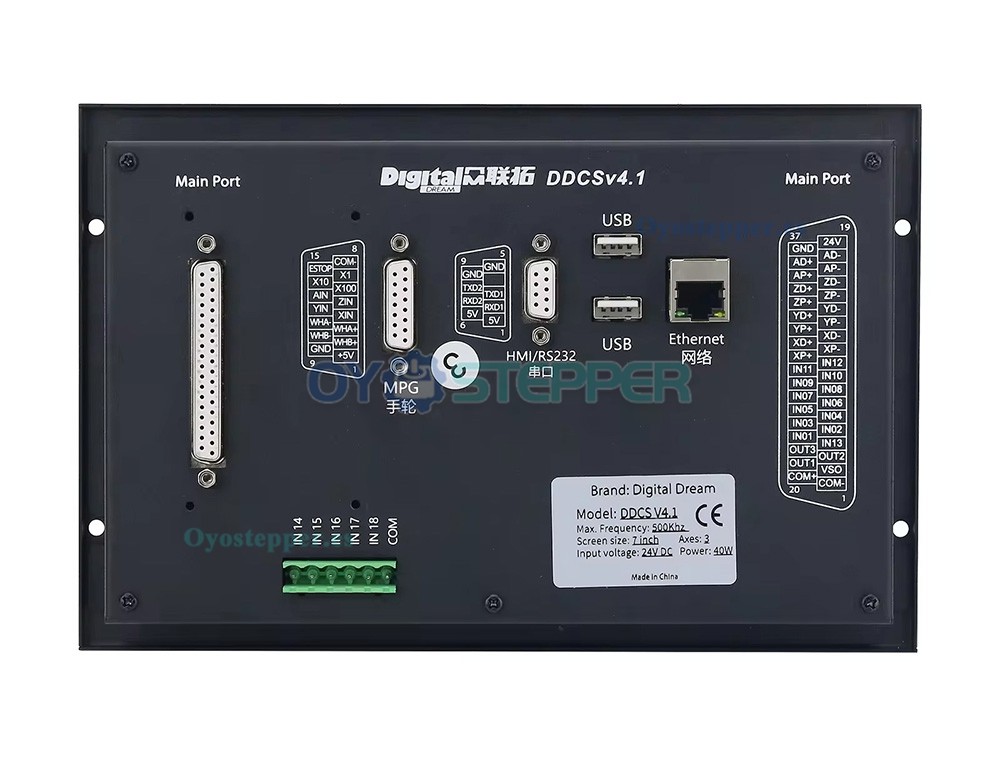

Puerto USB e interfaz EtherCAT añadidos.
Opción de Husillo servo.
Eje esclavo X, Y o Z para configuraciones de pórtico.
Comandos de programación en coordenadas polares, rotación y compensación de radio.
Algoritmo de movimiento actualizado para mayor precisión en programas largos de G‑code.
Activación rápida de "Inicio desde línea especificada" e "Inicio desde punto más cercano".
Simulación mejorada con FRO ajustable y capacidad de reanudación.
Puertos de entrada de alarma del driver con asignación de pines configurable.
Encoder de ciclo para rotación ilimitada del eje A.
Ventana de aviso de análisis.
Parámetros de parada suave para emergencia, reduciendo impacto y desviación de posición.
FPGA con generador de velocidad de 32 bits, mayor resolución de velocidad y aceleración.

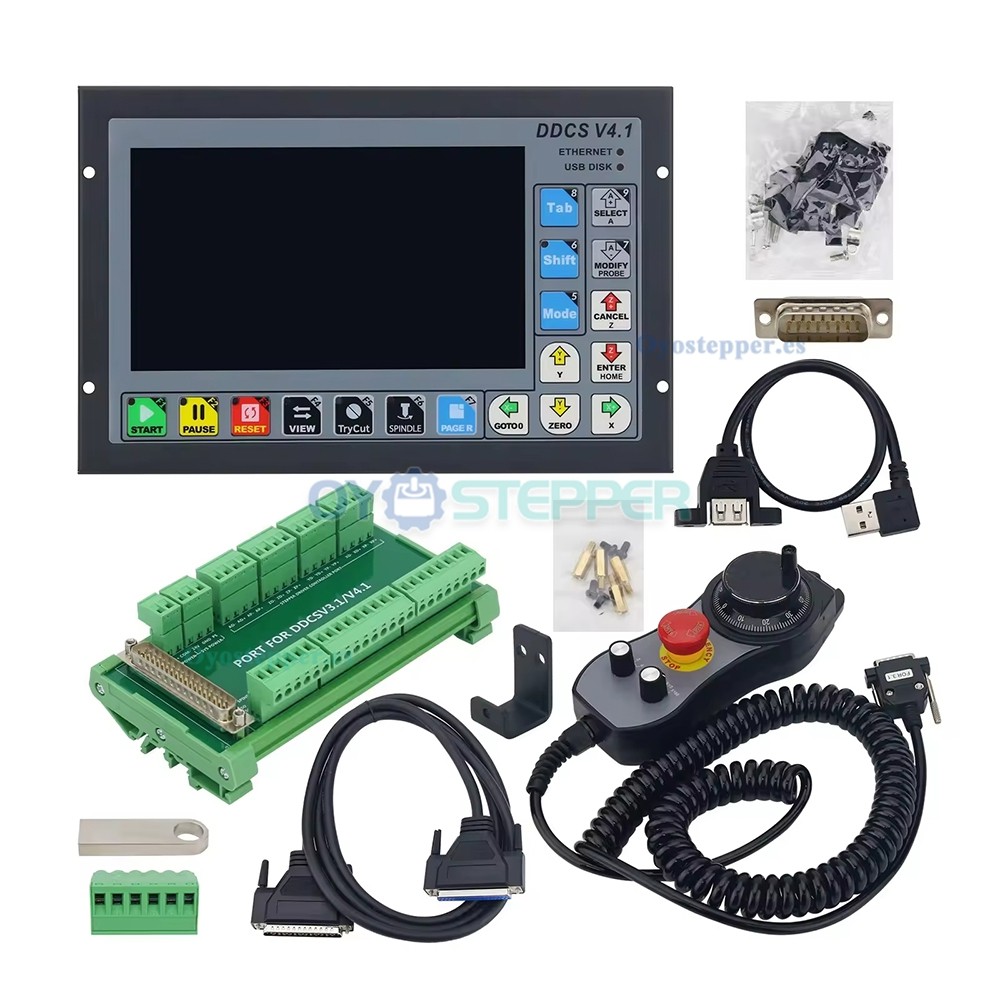

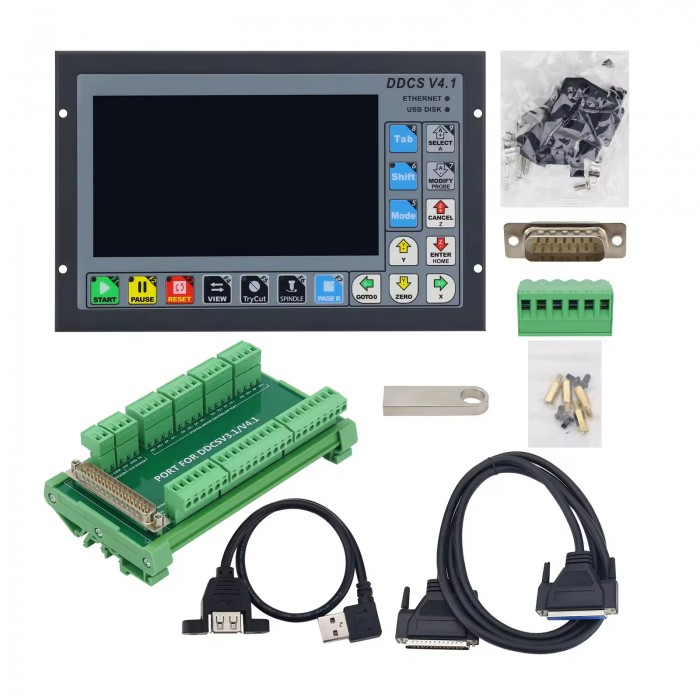

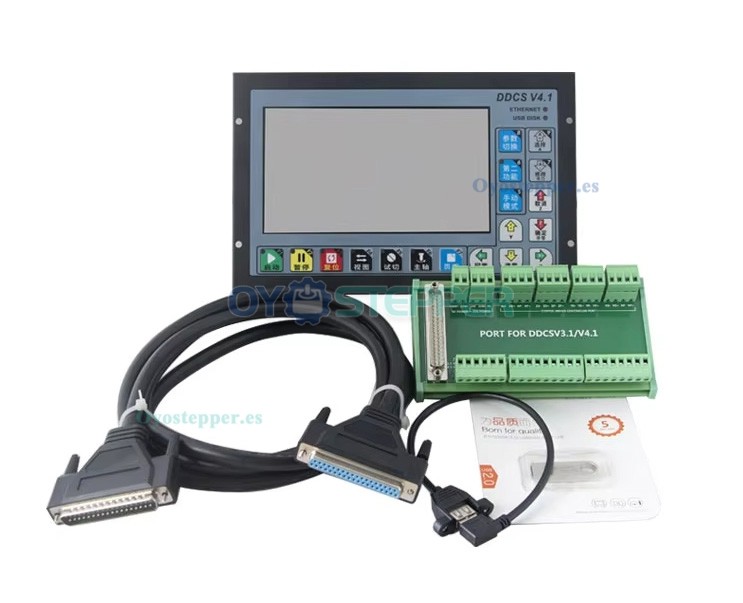

Contenido del paquete:
1 × Controlador DDCS V4.1 de 3 o 4 ejes

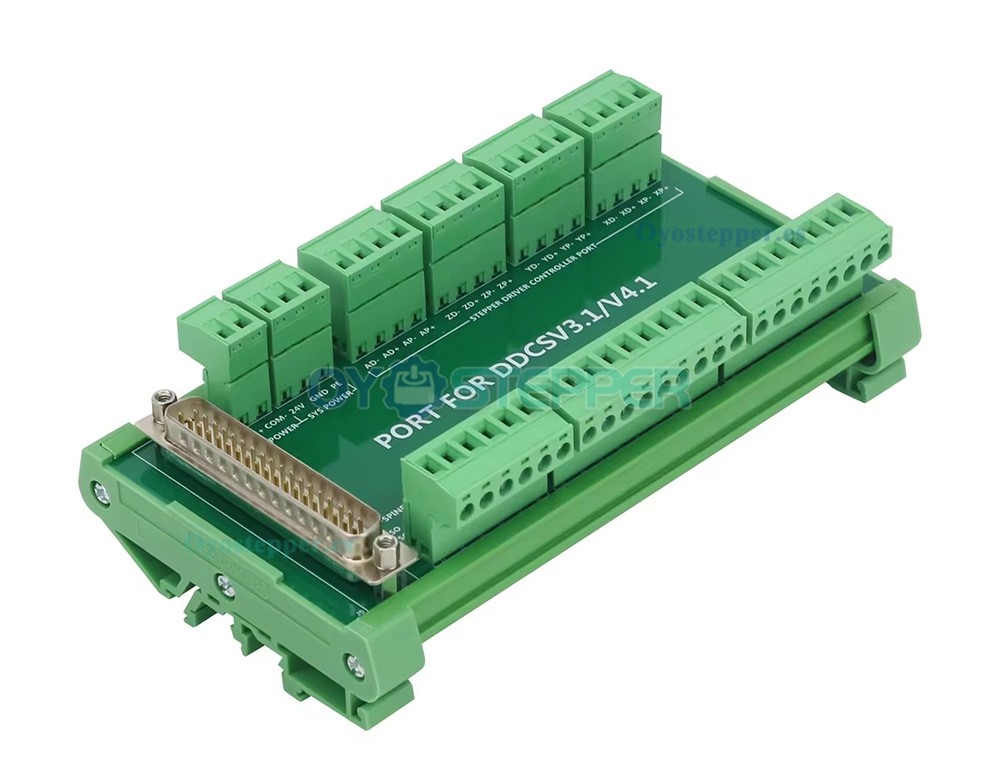

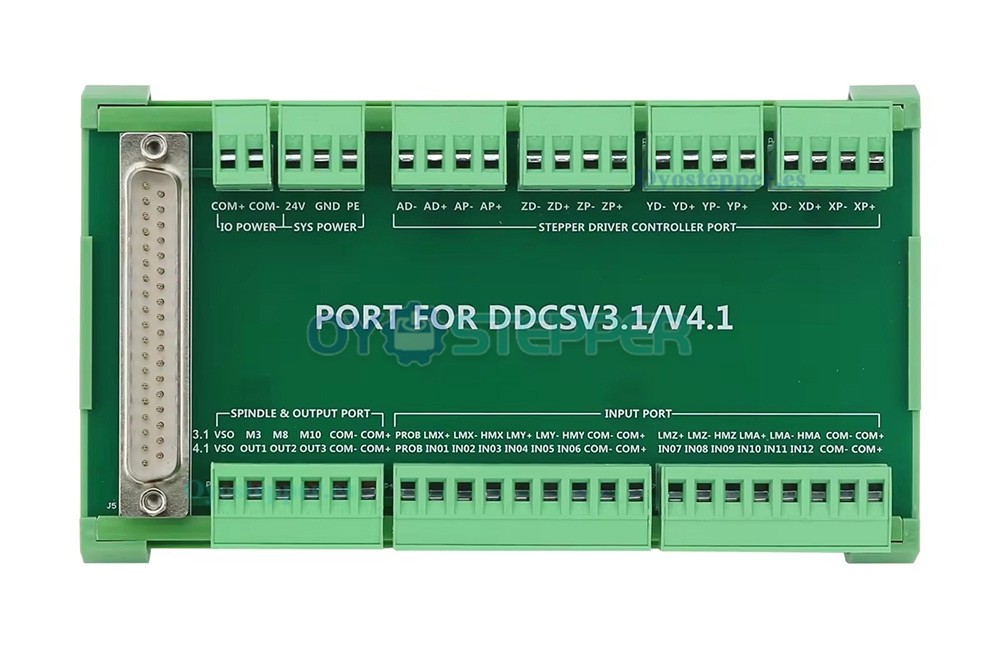

1 × Cable DB37 (controlador a placa de conexiones)
1 × Cable de interfaz para volante DB15
1 × Cable USB de extensión de 50 cm
1 × Memoria USB
1 × Juego de tornillos de montaje
