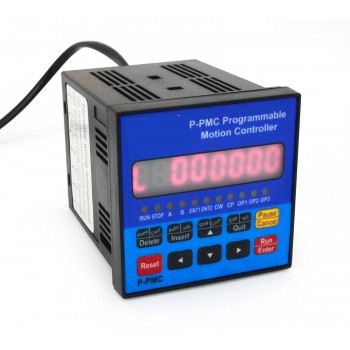

Controlador de movimiento CNC programable de un eje para servomotor y motor paso a paso

Controlador de movimiento CNC programable de un eje para servomotor y motor paso a paso

Características:

Control de movimiento: admite operaciones de posicionamiento y movimientos continuos sin posicionamiento.

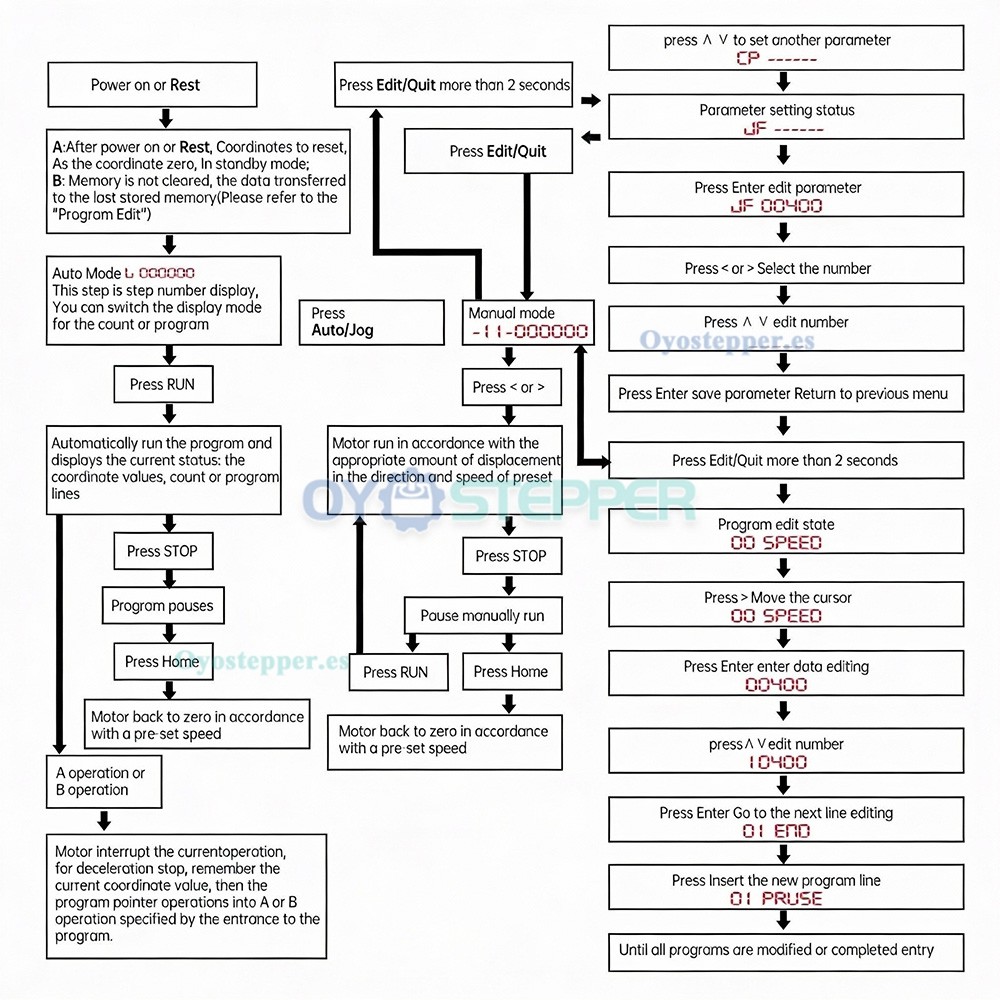

Modos de funcionamiento: ejecución automática, control manual, edición de programas y configuración de parámetros.

Programación: permite editar, insertar, eliminar y modificar programas, además de detectar instrucciones incorrectas.

Capacidad de programación: hasta 99 líneas de programa.

Instrucciones de programación disponibles: 14.

Movimiento manual JOG: velocidad y número de pasos ajustables.

Control de ejecución automática: mediante los botones del panel o interruptores conectados a los terminales externos.

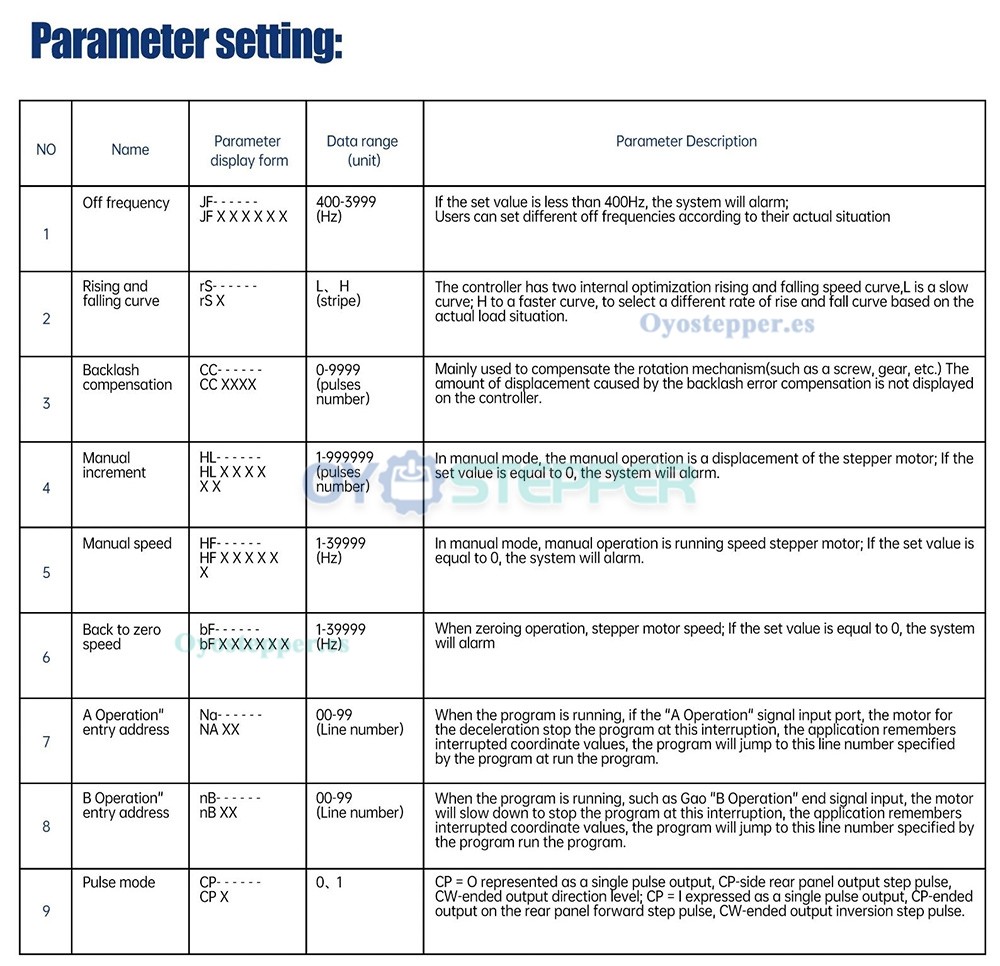

Parámetros configurables: frecuencia inicial, dos tipos de curvas de aceleración y desaceleración, velocidad manual, velocidad de retorno al origen, compensación de holgura y salto de líneas mediante interrupción.

Retorno al origen: búsqueda automática del origen desde la dirección positiva o negativa.

Control externo: permite interrumpir la ejecución mediante interruptores externos.

Pantalla: visualizador de 8 dígitos para mostrar el estado, los pasos, los conteos, los programas, los parámetros y los estados de entrada y salida.

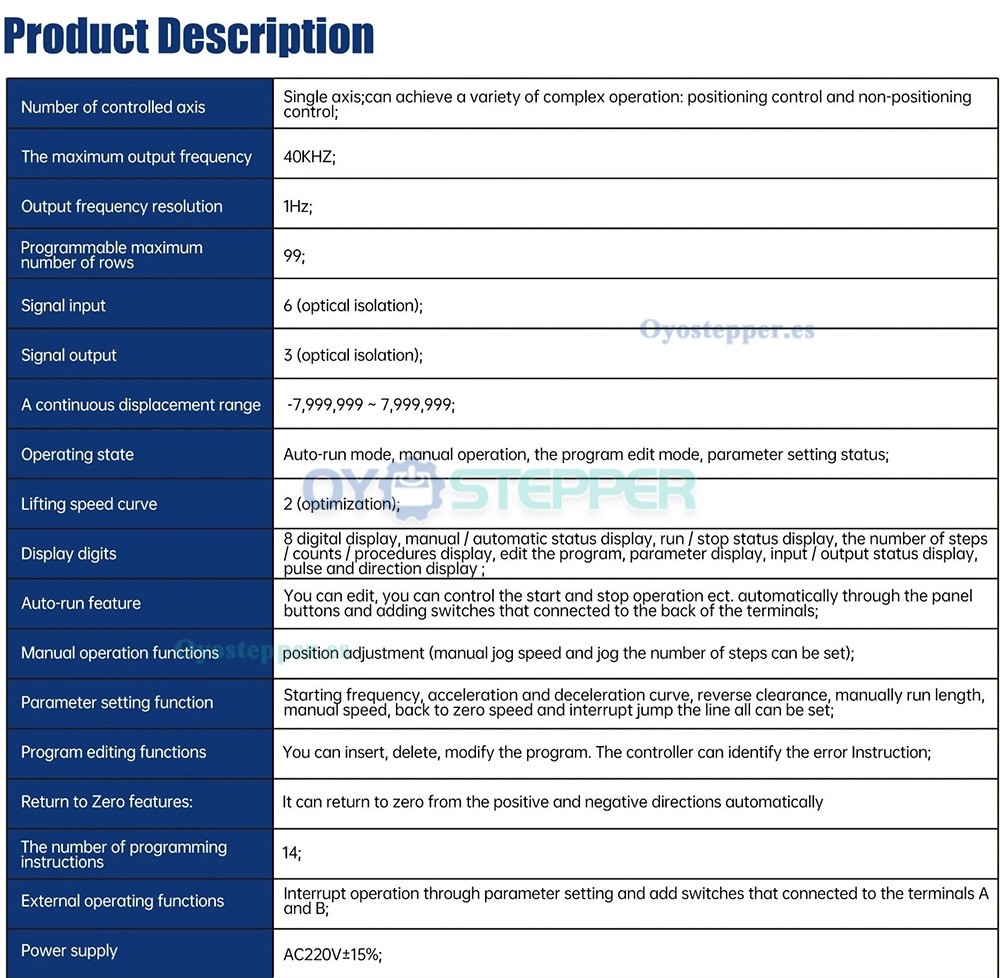

Especificaciones:

Número de ejes controlados: 1 eje

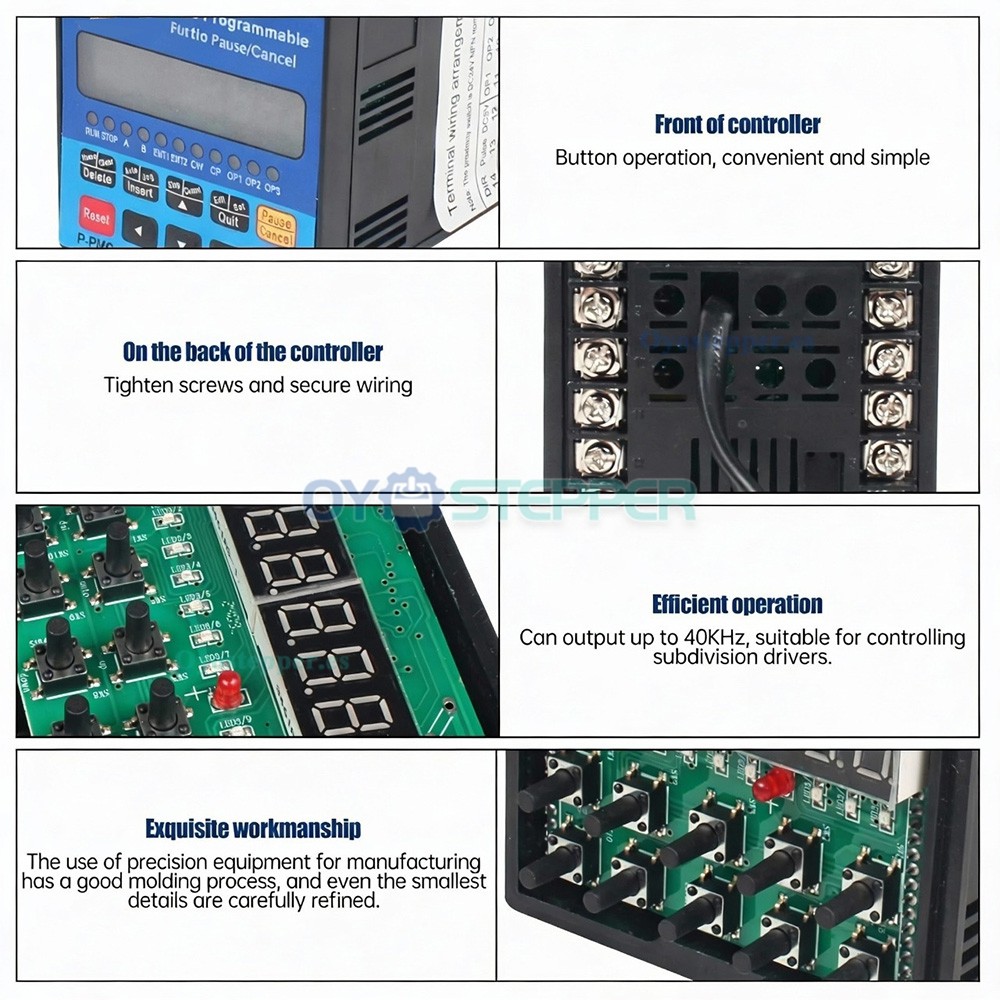

Frecuencia máxima de salida: 40 kHz

Resolución de frecuencia: 1 Hz

Rango de desplazamiento: de −7.999.999 a 7.999.999 unidades

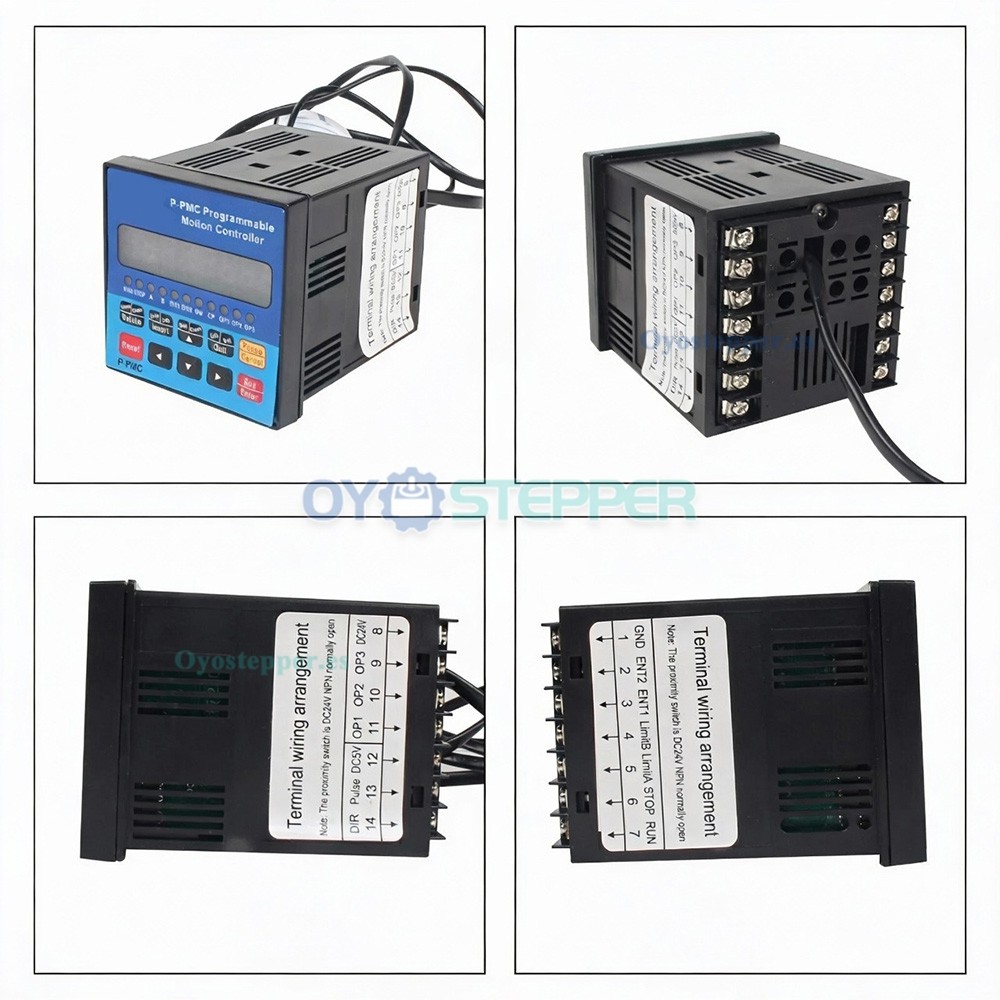

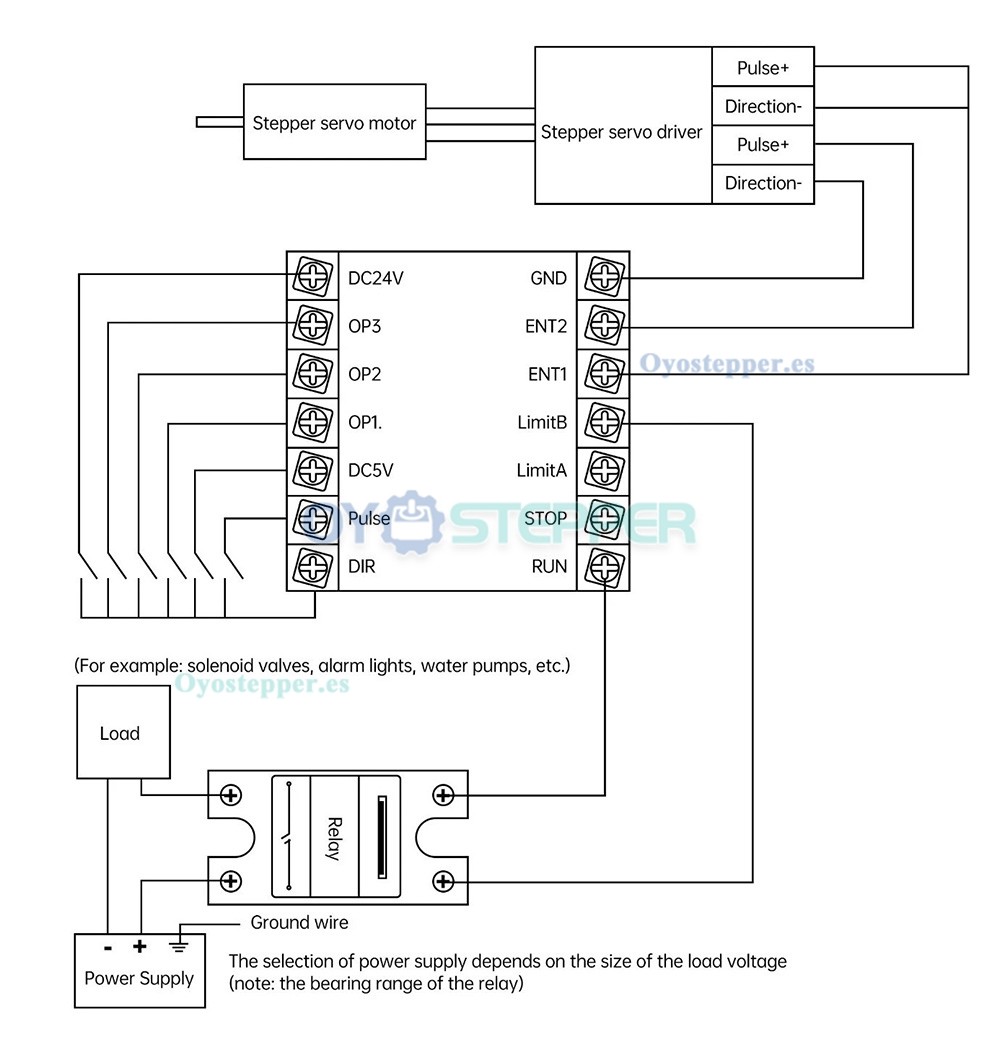

Entradas digitales: 6, con aislamiento óptico

Salidas digitales: 3, con aislamiento óptico

Alimentación: 220 V CA ±15 %

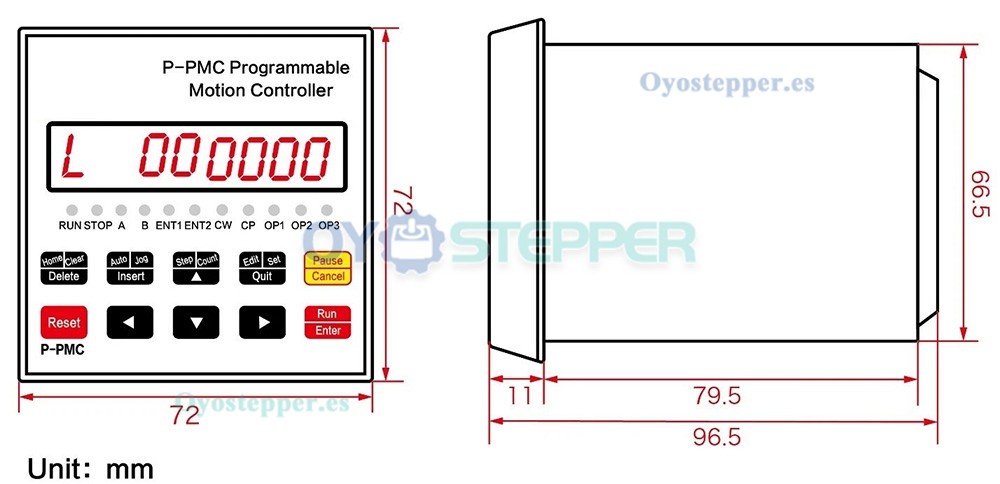

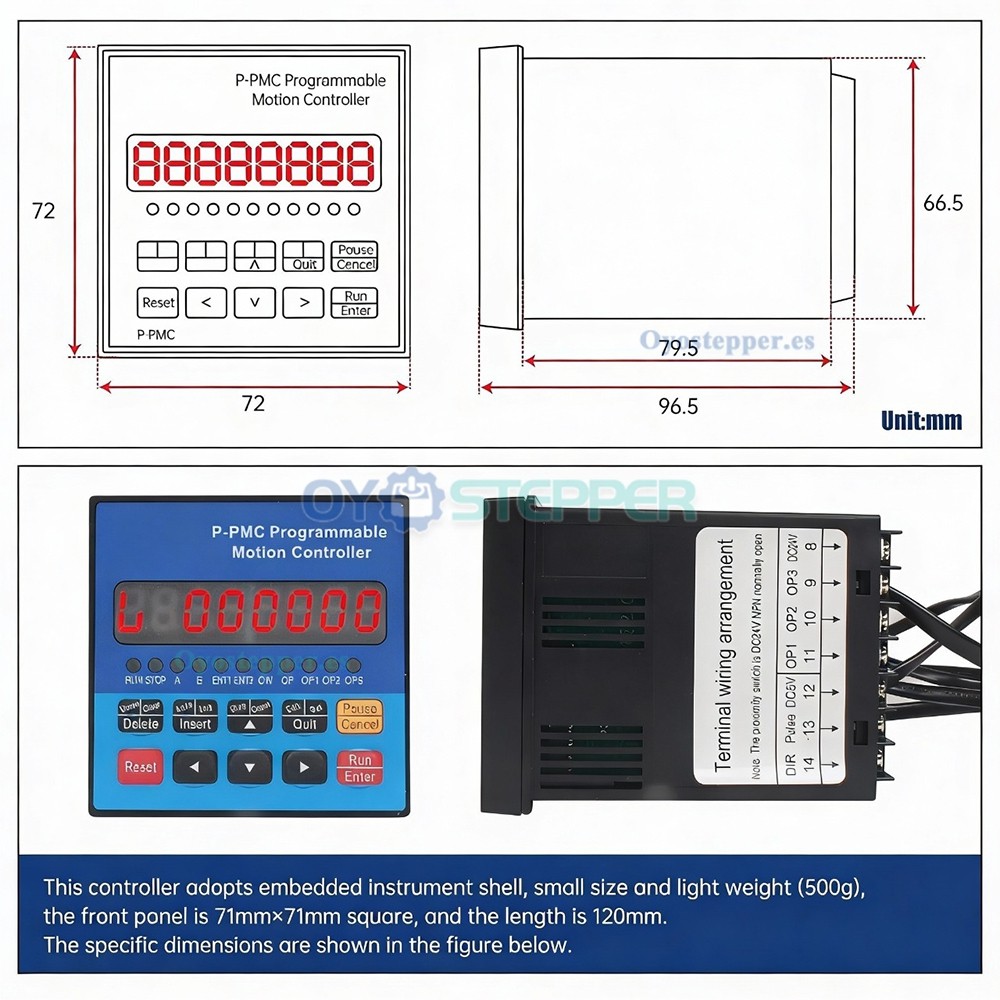

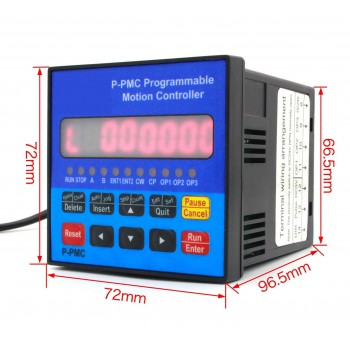

Dimensiones del panel: 71 × 71mm

Longitud de la carcasa: 120mm

Peso: 500g

Formato de montaje: controlador empotrable en panel;

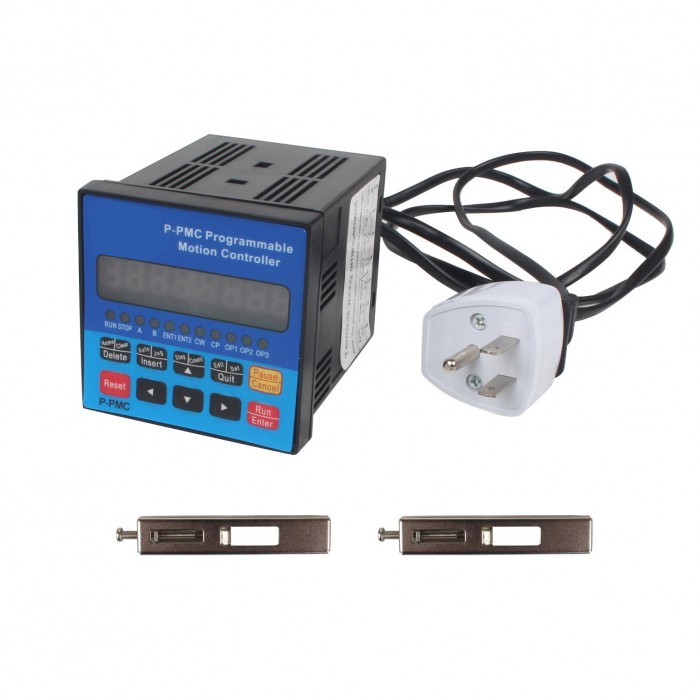

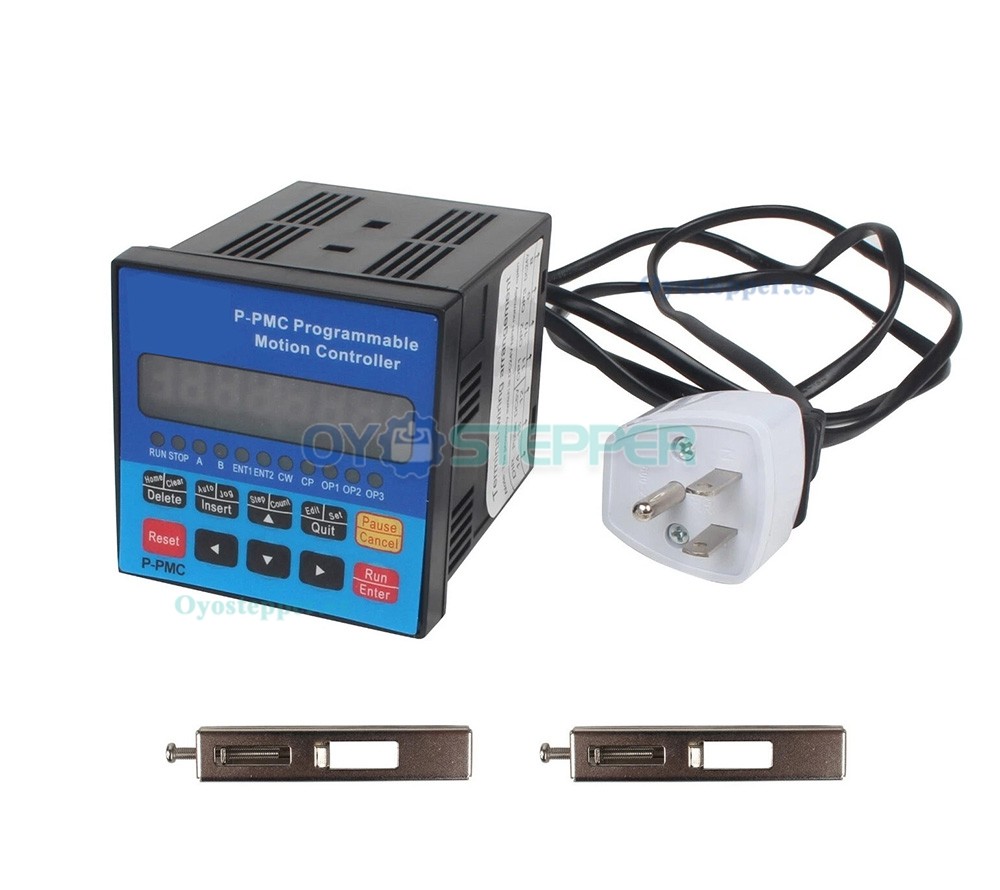

Contenido del paquete

1 × Controlador programable de movimiento de un eje

1 × Adaptador universal de enchufe

1 × Manual de usuario en inglés, enviado por correo electrónico.
