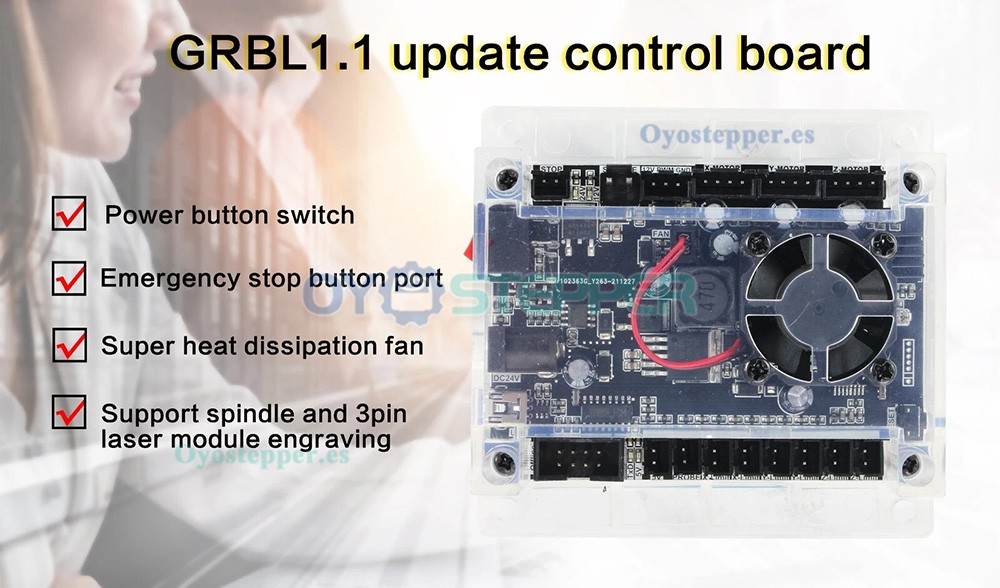

Placa controladora GRBL de 3 ejes para CNC 3018 Pro y láser

Placa controladora GRBL de 3 ejes para CNC 3018 Pro y láser

Controladora CNC GRBL con conexión USB CH340, compatible con motores NEMA 17 y NEMA 23, drivers de hasta 2 A por eje, control PWM para husillos de 24 V y entradas para palpador, parada de emergencia y finales de carrera.

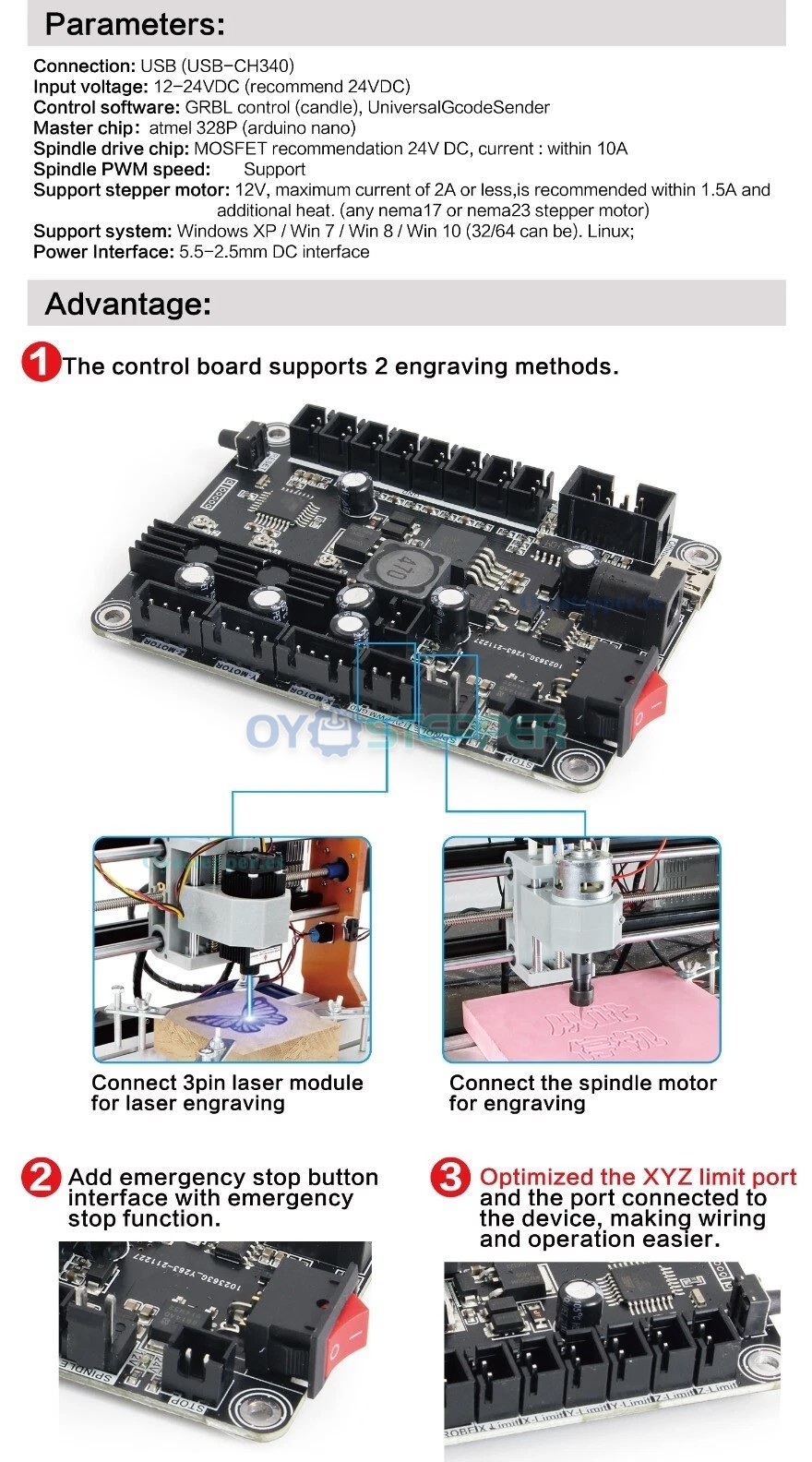

Especificaciones:

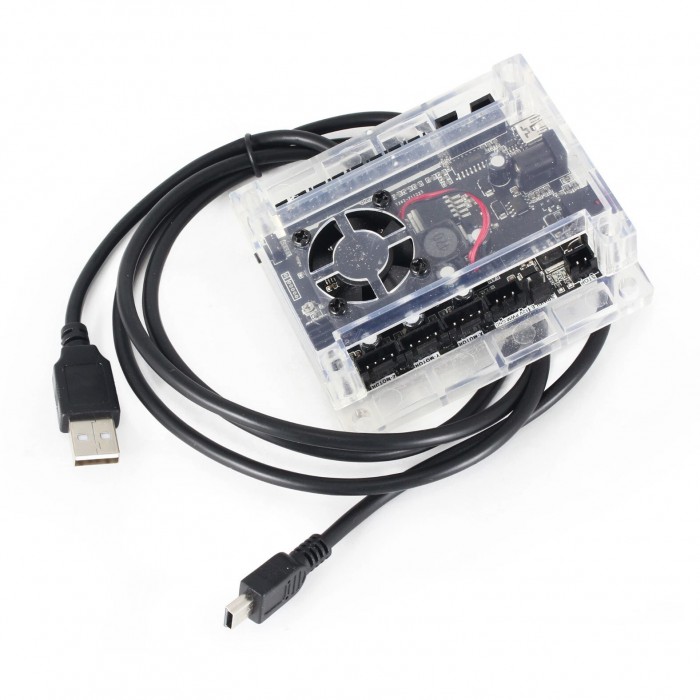

Interfaz de conexión: USB con chip CH340;

Chip de control principal: Atmel 328P, compatible con Arduino Nano;

Compatibilidad de software: GRBL, Candle y Universal Gcode Sender;

Sistemas operativos compatibles: Windows XP SP3, Windows 7/8/10/11 de 32 y 64 bits, y Linux;

Entrada de alimentación: 24 V CC mediante conector de alimentación de 5,5 × 2,5 mm.

Control de motores:

Motores compatibles: NEMA 17 y NEMA 23;

Corriente máxima del driver: 2 A por eje;

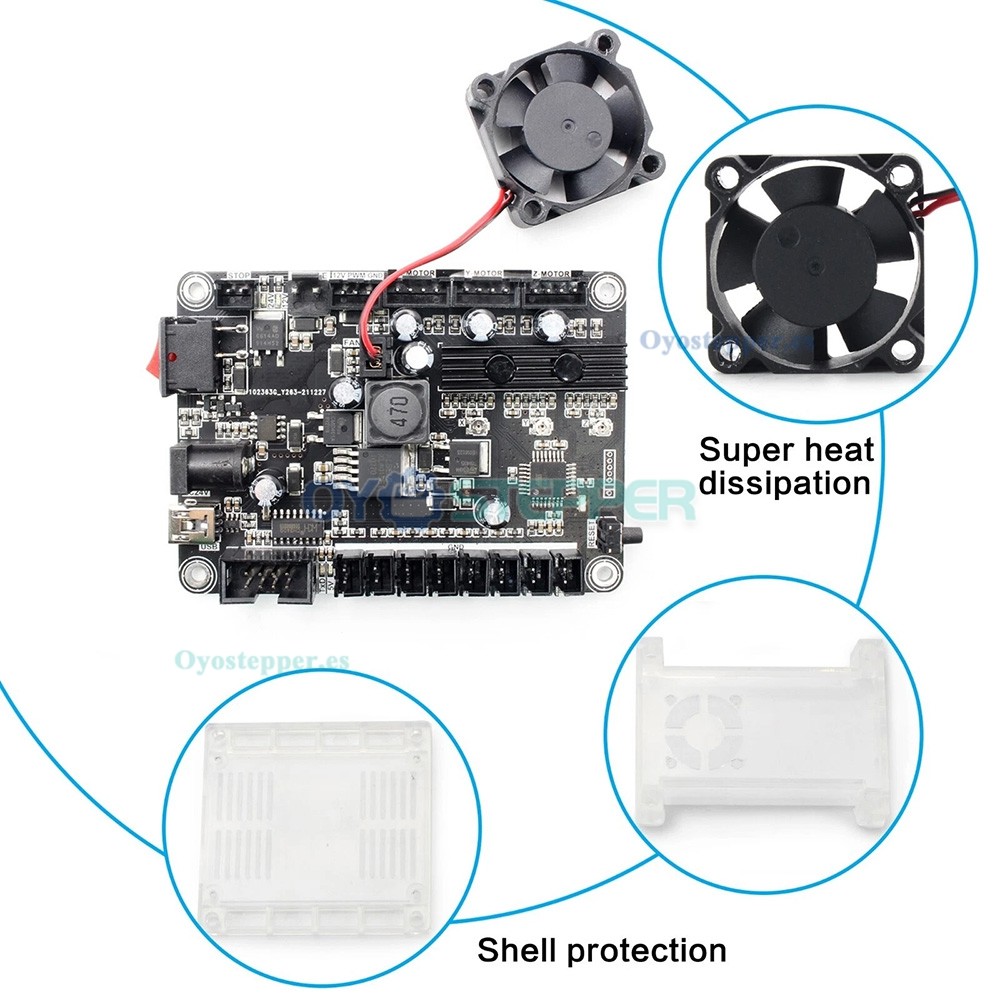

Corriente de funcionamiento recomendada: ≤1,5 A por eje con una disipación térmica adecuada;


Control del husillo:

Etapa de potencia mediante MOSFET;

Control de velocidad mediante señal PWM;

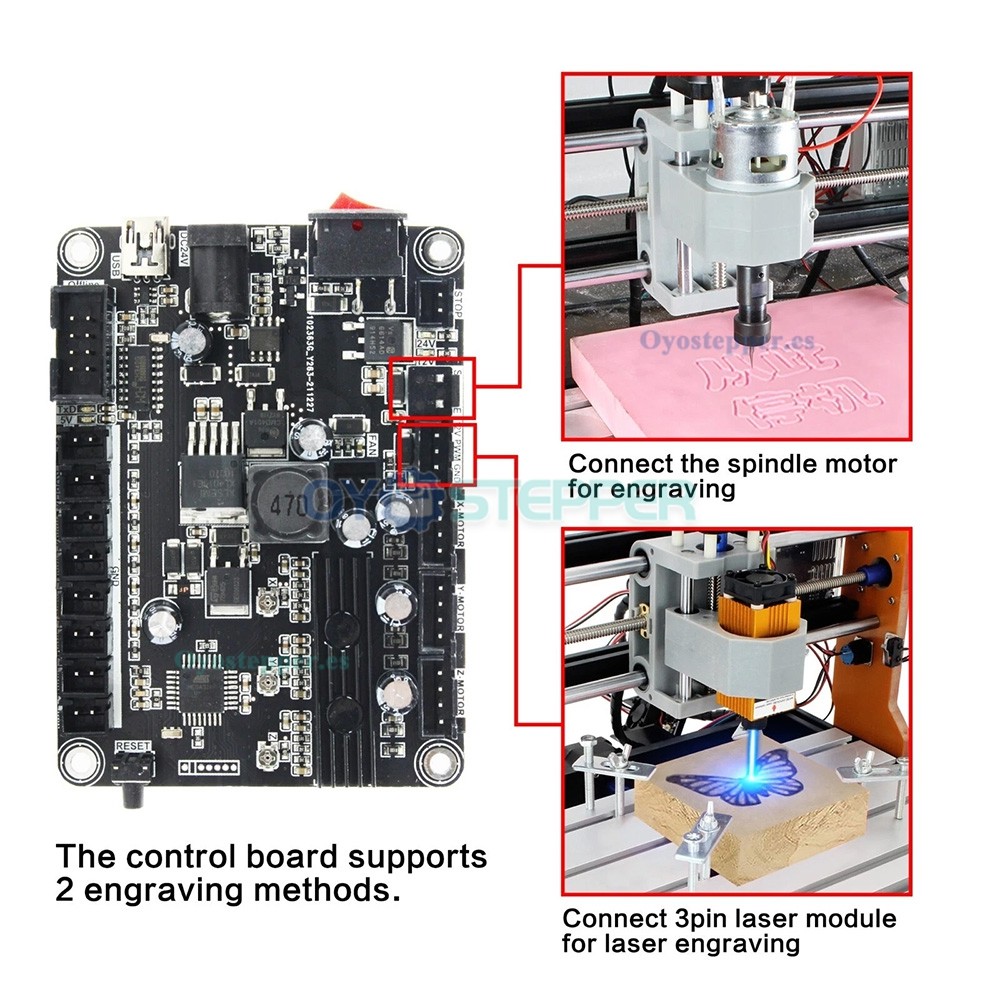

Husillo compatible: motor de husillo de 24 V CC y corriente máxima de 10A;

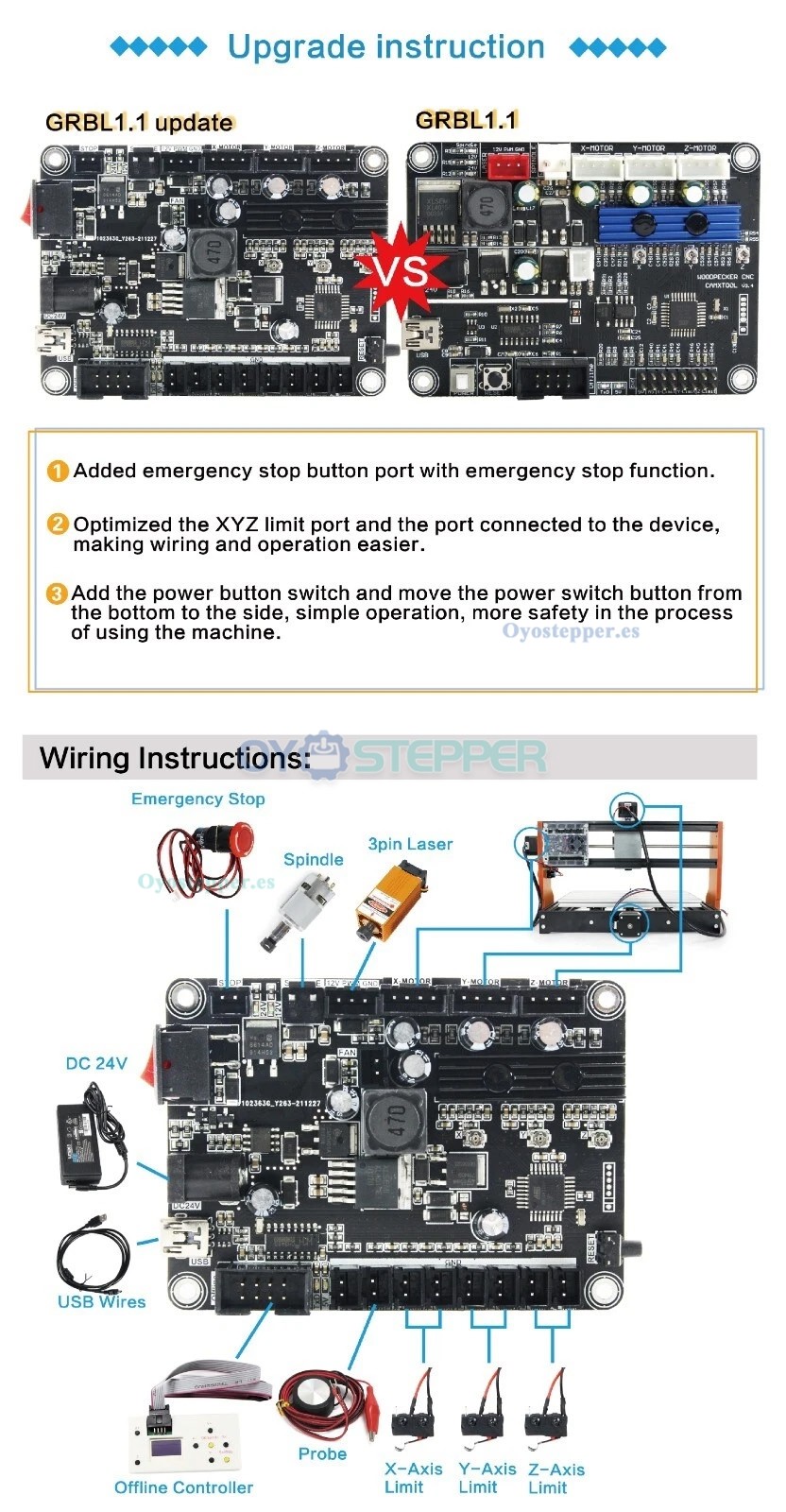

Puertos de entrada y salida;

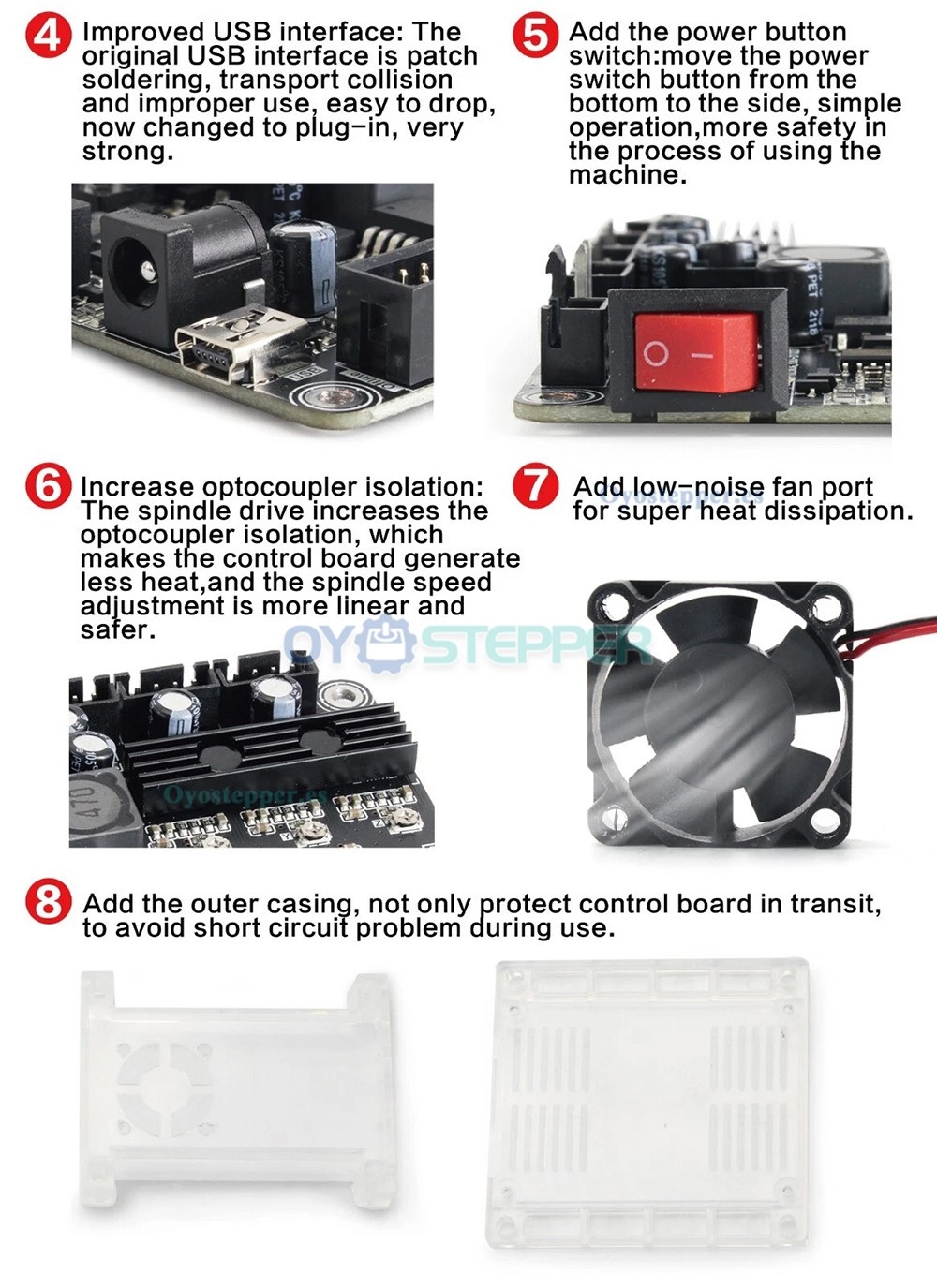

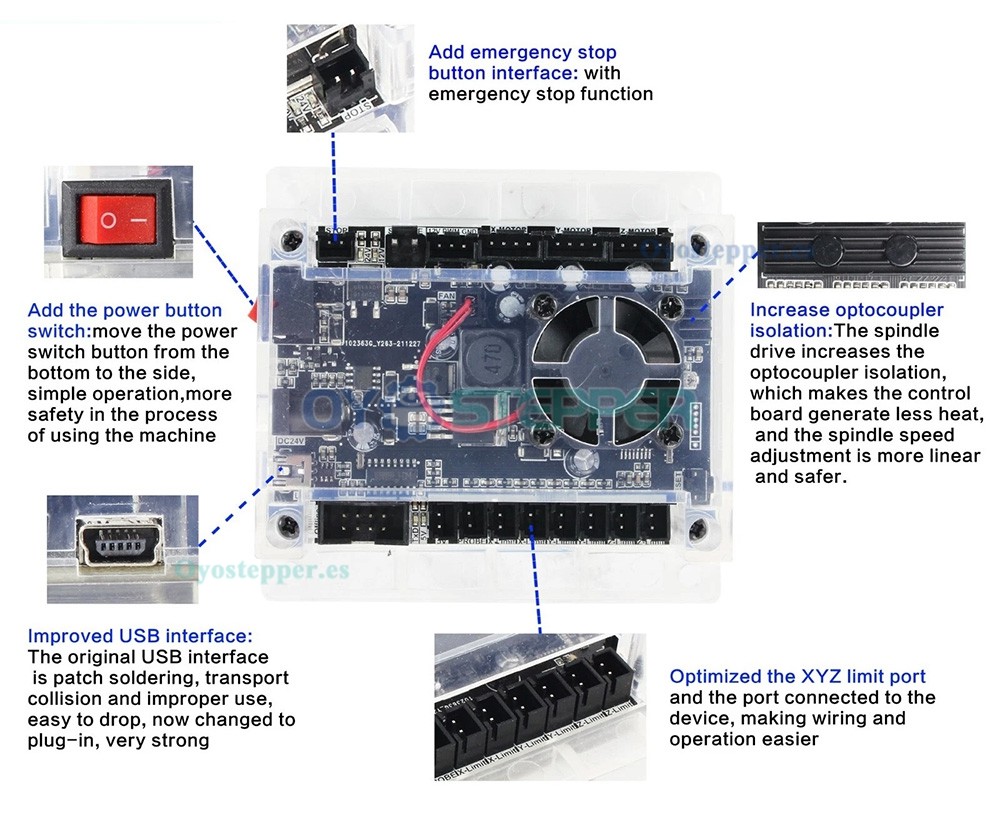

Entrada de parada de emergencia;

Entrada para palpador;

Entradas para finales de carrera de los ejes X, Y y Z;

Conexión independiente para interruptor de alimentación;


Especificaciones de los conectores:

Conectores de finales de carrera, palpador y parada de emergencia: 2 pines

Conectores para módulos: 3 pines

Conector del husillo: 2 pines
