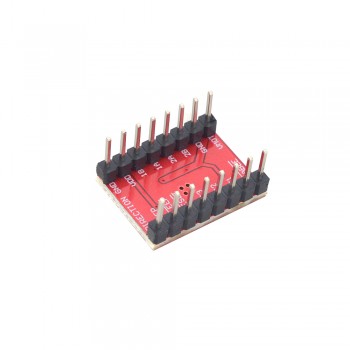

5 Piezas/Paquete A4988 Módulo de controlador paso a paso con disipador de calor para impresora 3d Reprap
El paquete incluye:
5xA4988
A4988 es un Driver de micropasos DMOS con convertidor y protección contra sobrecorriente.
Características clave:
- Este producto puede operar motores paso a paso bipolares en modos de paso completo, medio, 1/4, 1/8 y 1/16
- Rendimiento de la unidad de salida de hasta 35 V y 2 A
- El A4988 incluye un regulador de corriente de tiempo de inactividad fijo que funciona en modos de decaimiento lento o mixto
- El convertidor es la clave para la fácil implementación del A4988. Simplemente ingrese un pulso en la entrada "paso" para impulsar el motor para generar micropasos
- No se necesita una tabla de secuencia de fases, una línea de control de alta frecuencia o una programación de interfaz complicada
- La interfaz A4988 es ideal para aplicaciones donde los microprocesadores complejos no están disponibles o están sobrecargados.
Especificaciones electricas:
- Adecuado para accionar motores paso a paso por debajo de 8V ~ 35V 2A;
- Interfaz simple de control de pasos y direcciones;
- Cinco modos de paso diferentes: completo, medio, 1/4, 1/8 y 1/16;
- El potenciómetro ajustable puede ajustar la salida de corriente máxima, para obtener una tasa de paso más alta;
- Detección/selección automática del modo de atenuación de corriente;
- Circuito de apagado por sobrecalentamiento, bloqueo por bajo voltaje, protección contra corriente cruzada;
- Protección de corto a tierra y protección de corto a carga
- Corriente lógica compatible de 3,3 V y 5 V
- Algoritmo de corriente de conducción: I = V * 0.8, el potenciómetro tiene tres pines. Use un multímetro para probar el voltaje entre el pin que mira hacia 4988 y GND. La corriente se puede ajustar mediante el potenciómetro. En sentido horario es aumentar la corriente. En sentido antihorario es aumentar la corriente.
