Placa de Interfaz CNC USB Compatible con MACH3 100kHz para 5 Ejes Controlador de Movimiento
Placa de Interfaz CNC USB Compatible con MACH3 100kHz para 5 Ejes Controlador de Movimiento

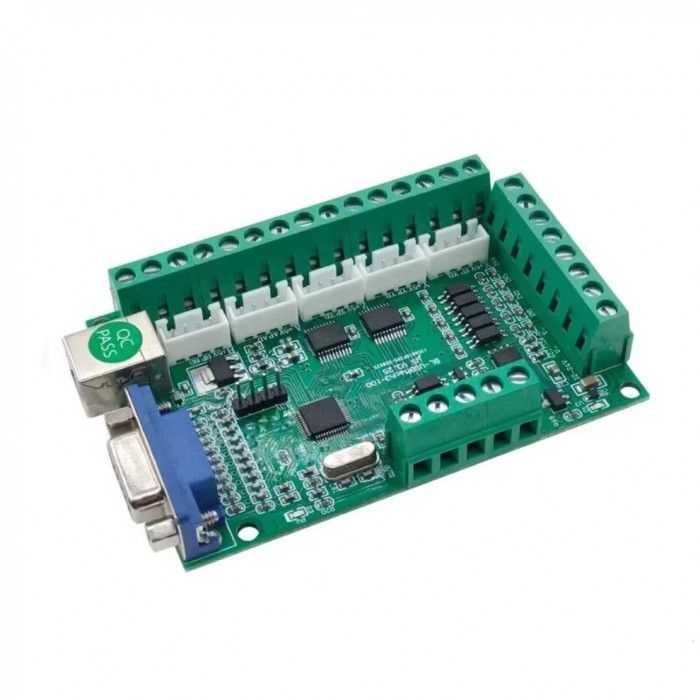

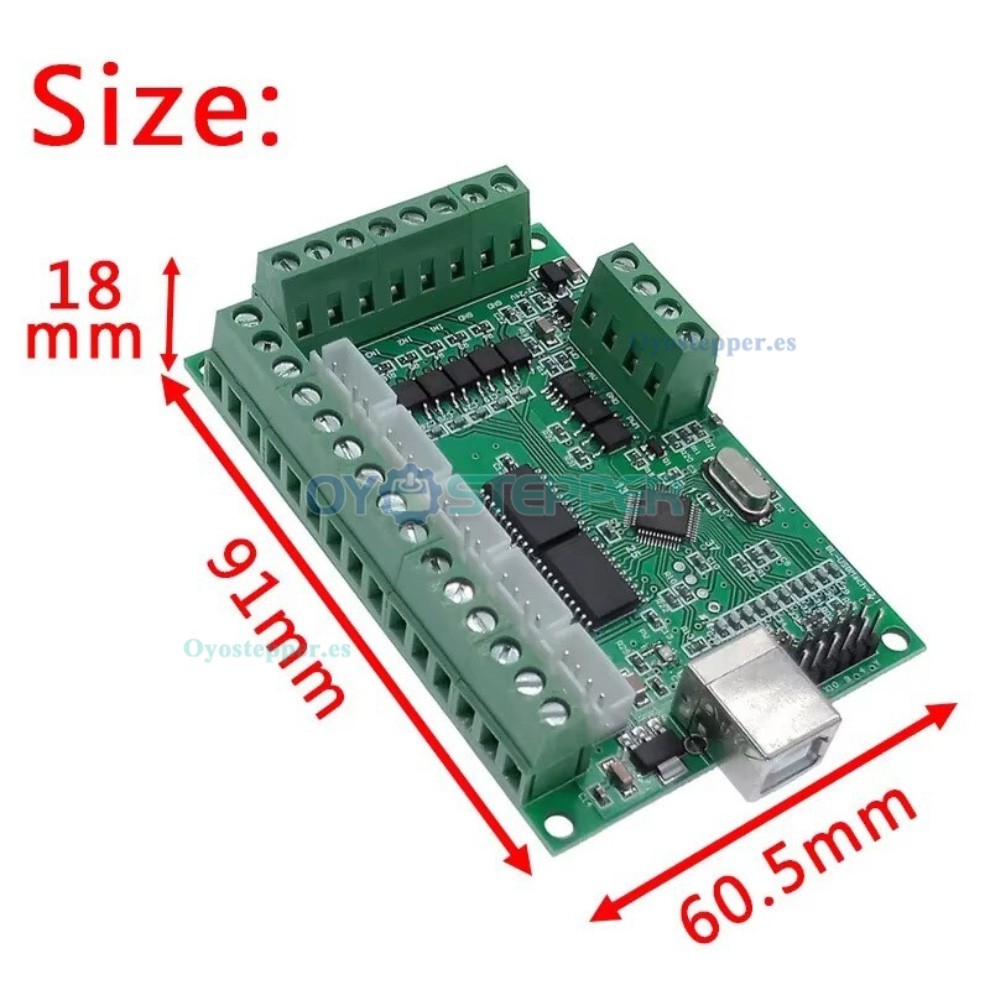

Descripción:
Compatible con software MACH3.
Soporta sistemas Windows XP, WIN7, WIN8 y WIN10, incluyendo tabletas y sistemas de 64 bits.

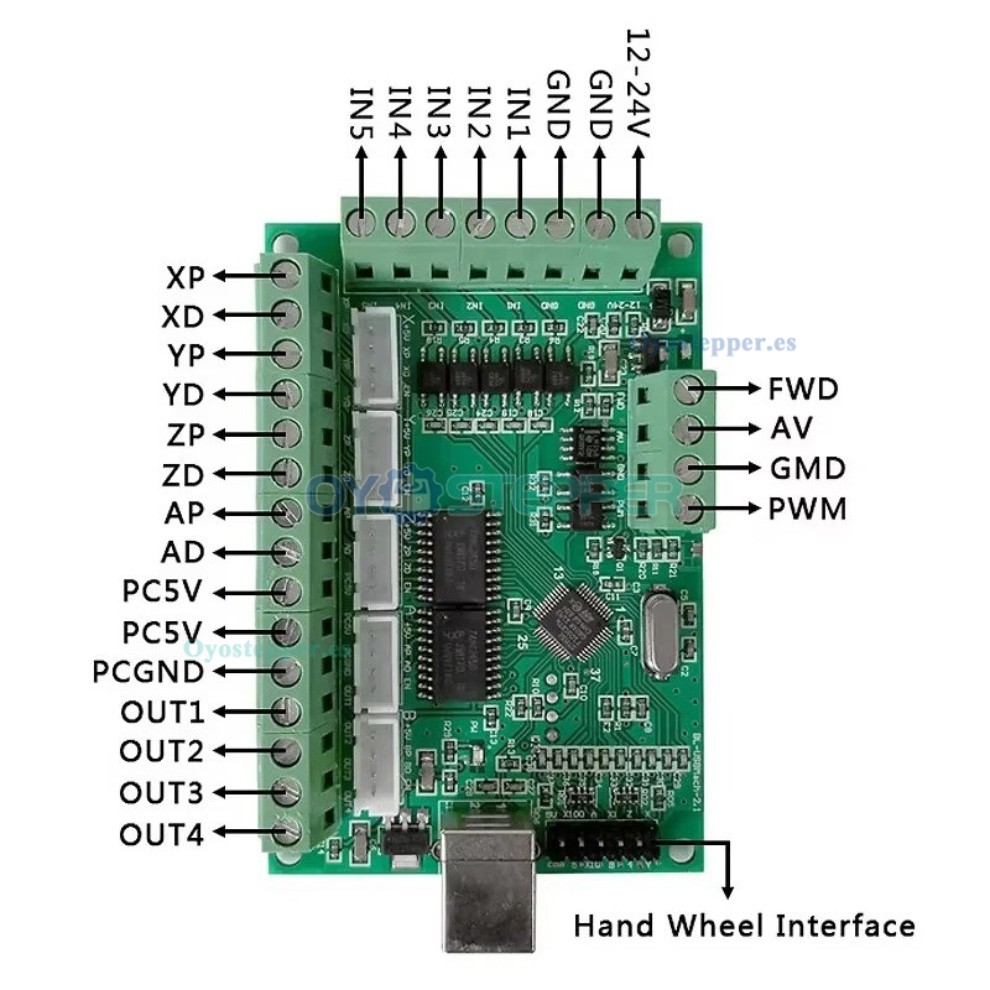

Rango de entrada de voltaje externo: 12‑24 V, con protección contra inversión de polaridad.
Todas las señales de entrada están aisladas ópticamente. Las entradas pueden conectarse a parada de emergencia, fijación de herramienta, límite y retorno a origen, mejorando la seguridad de la interfaz del ordenador.
Proporciona una salida de voltaje analógico aislado de 0‑10 V para controlar un inversor con entrada analógica 0‑10 V y ajustar la velocidad del husillo.
Proporciona una salida PWM aislada (nivel 5 V) para controlar reguladores de velocidad de husillo basados en PWM.
Incluye cuatro puertos de salida (nivel 5 V) que pueden conectarse a módulos de relé optoacoplados para controlar refrigeración por agua, niebla y dispositivos similares.
Soporta conexión a controladores de motor paso a paso con entrada de ánodo común o cátodo común, nivel 5 V y entrada optoacoplada.
Incluye un conector para cable de interfaz de 5 ejes (HX2.54) para conexión con controladores de motor paso a paso.
Configuración del inversor:
Configure el inversor en modo de arranque por terminal externo.
Establezca el modo de control de frecuencia del inversor a entrada analógica (0‑10 V).
Prueba rápida del inversor:
No es necesario conectar inicialmente el inversor a la placa de interfaz.

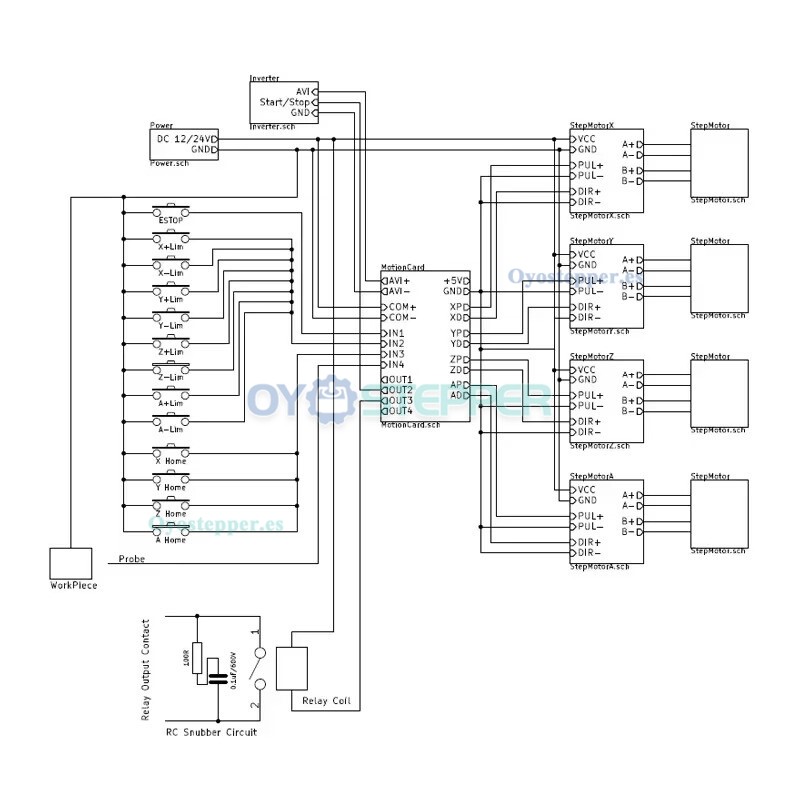

Cortocircuite los terminales FWD y COM, y los terminales 10 V y VI del inversor. Conecte el husillo. (Alternativamente, conecte un potenciómetro a los terminales 10 V, VI y GND como se muestra en el diagrama).
Encienda la alimentación. Si el inversor funciona y el husillo gira normalmente, la configuración es generalmente correcta. Al usar un potenciómetro, la velocidad puede ajustarse.
Contenido del paquete:

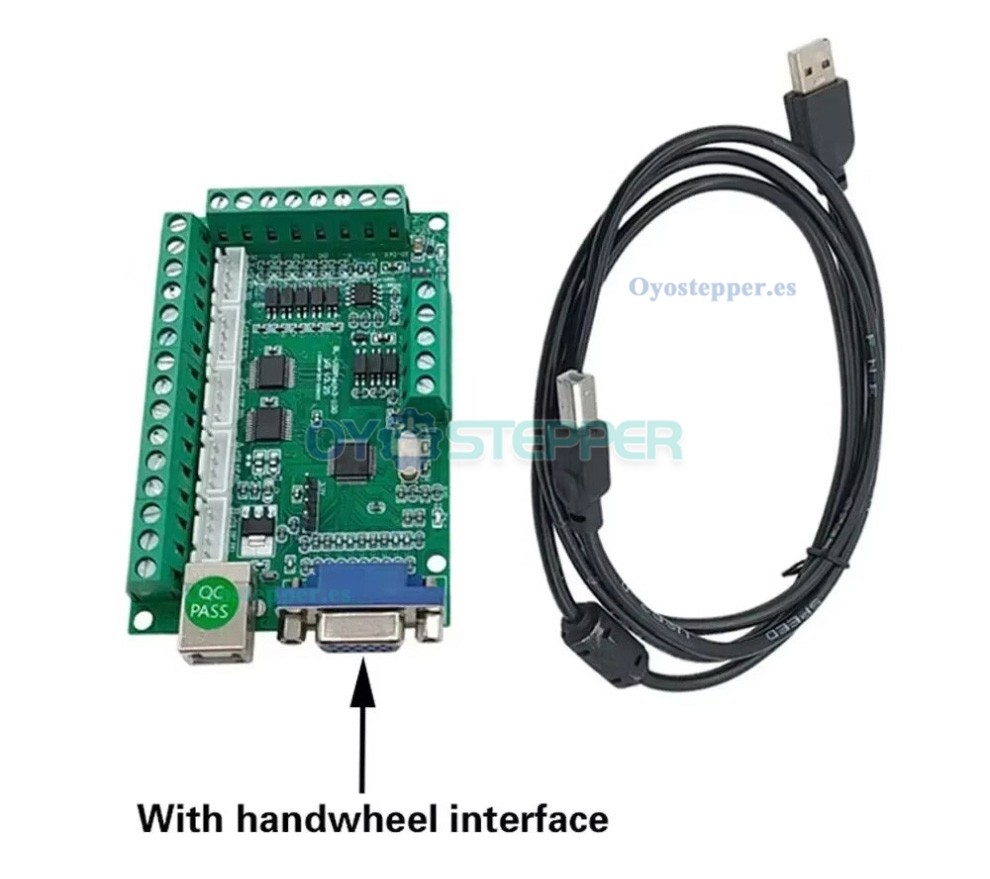

1 unidad Placa de interfaz Mach3 V3.25 de 5 ejes
1 unidad Cable USB de alto rendimiento；
Notas importantes:
Preste atención a la polaridad de la alimentación y la dirección de los controladores.
No active/desactive los controladores o motores con la alimentación encendida.
Desconecte todos los motores al ajustar la corriente del controlador.
