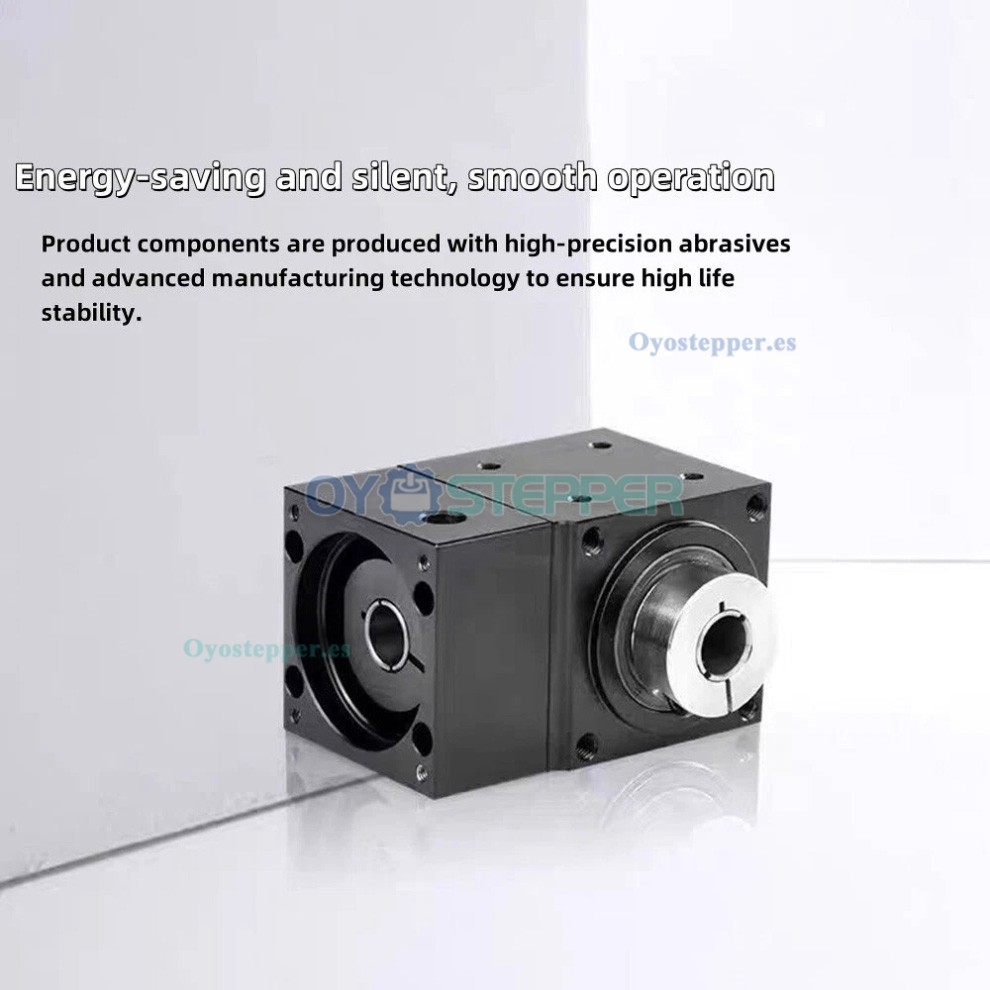

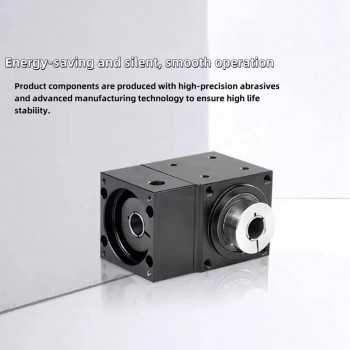

Reductor de Ángulo Recto (Engranaje Cónico) para Motor Paso a Paso NEMA34 / Servomotor 80mm

Reductor de Ángulo Recto (Engranaje Cónico) para Motor Paso a Paso NEMA34 / Servomotor 80mm

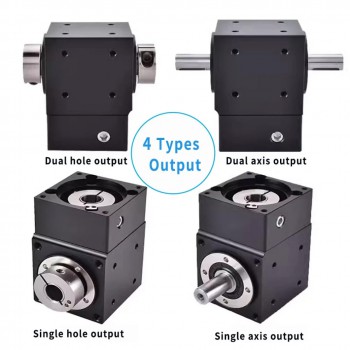

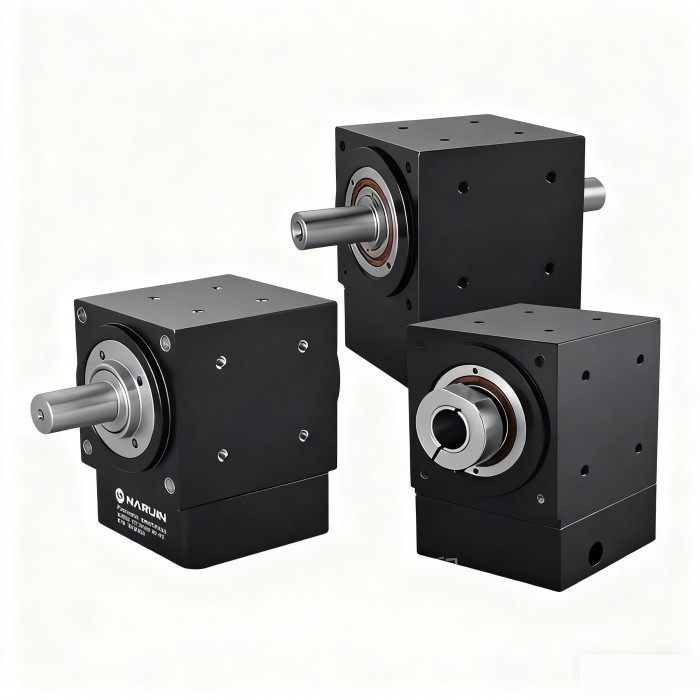

Modelos:

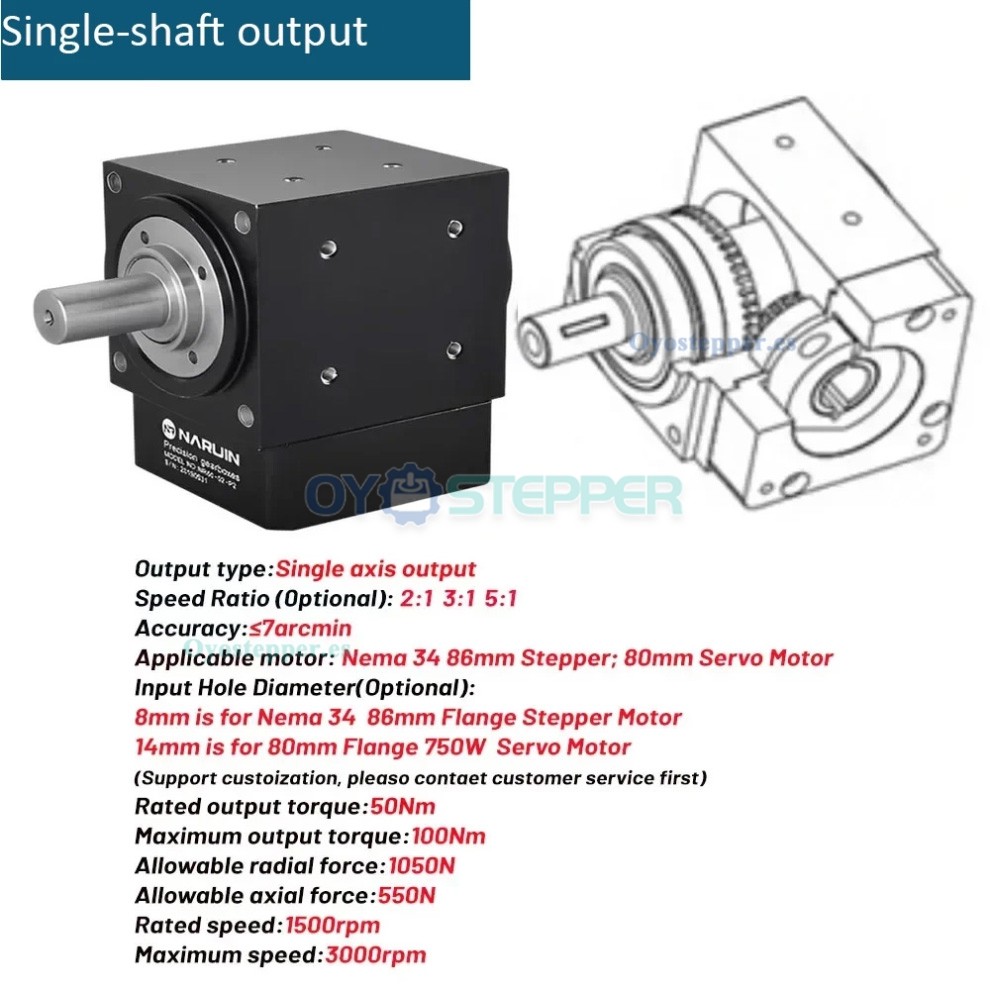

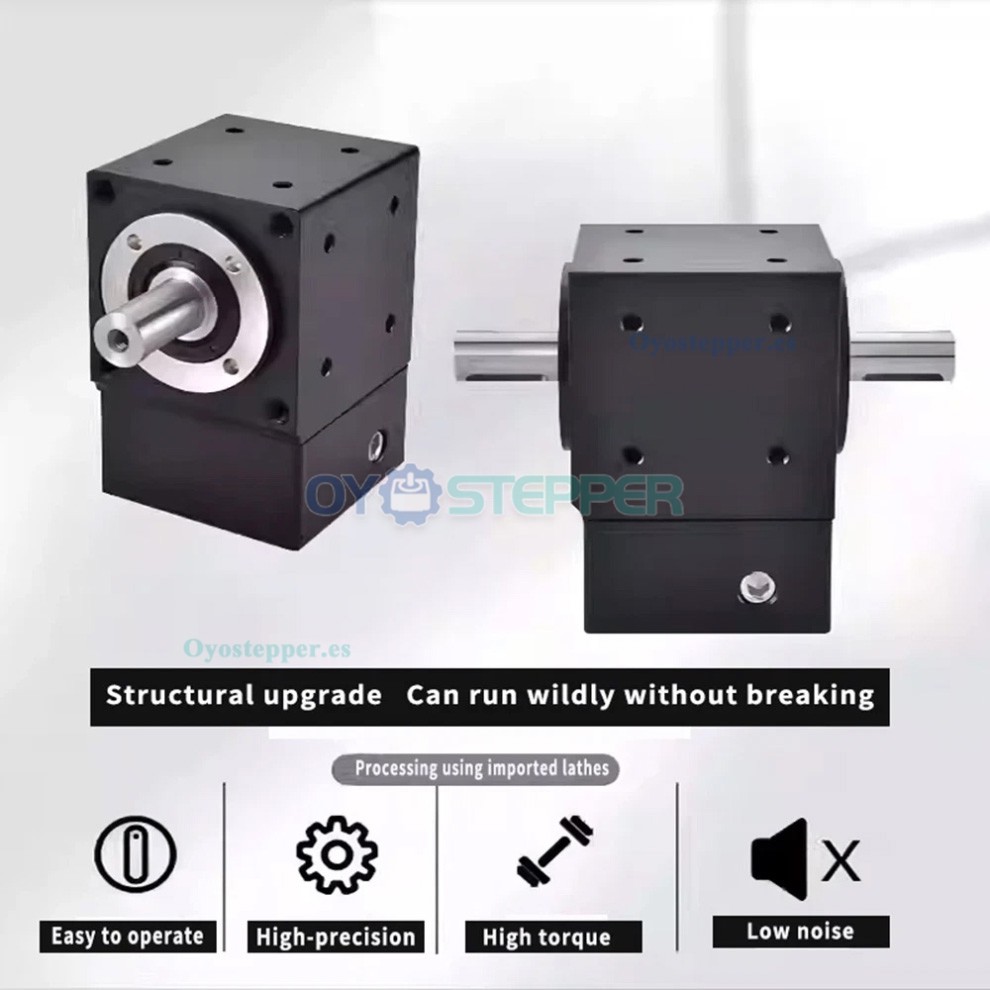

Salida de eje simple

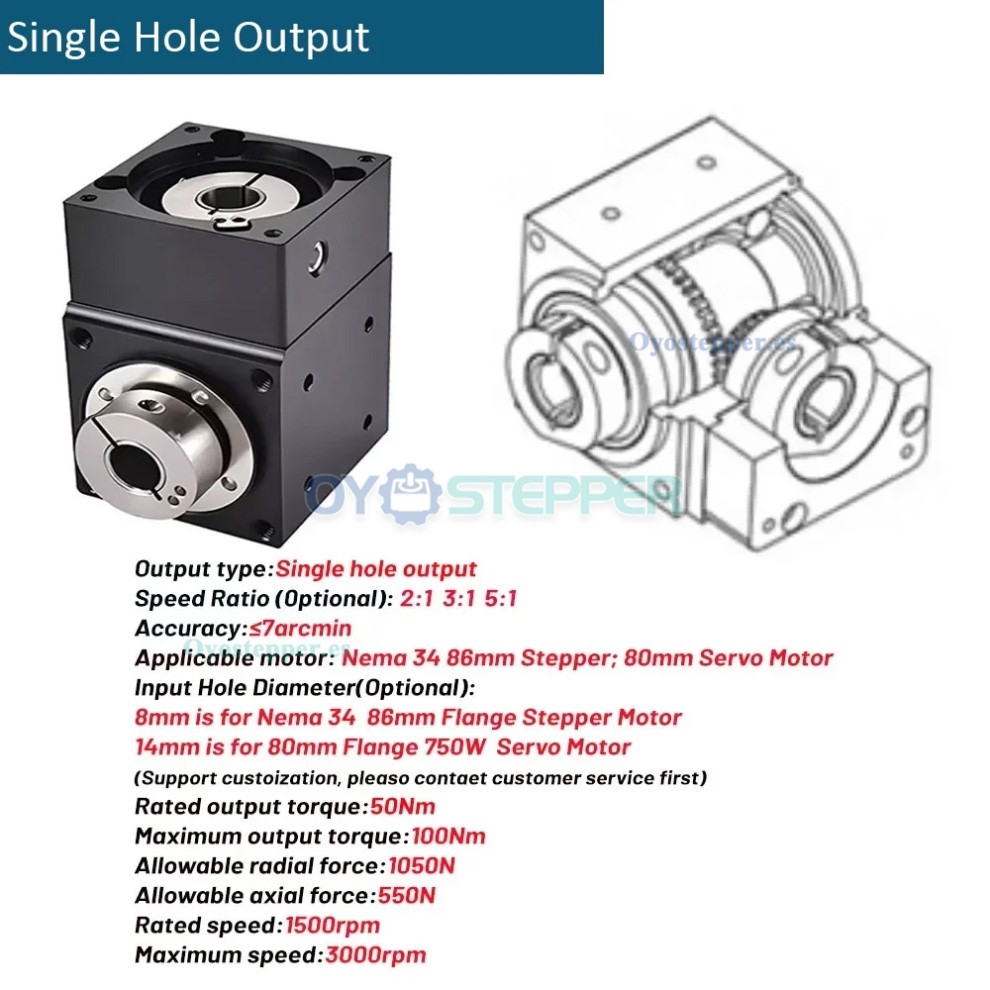

Salida de agujero simple

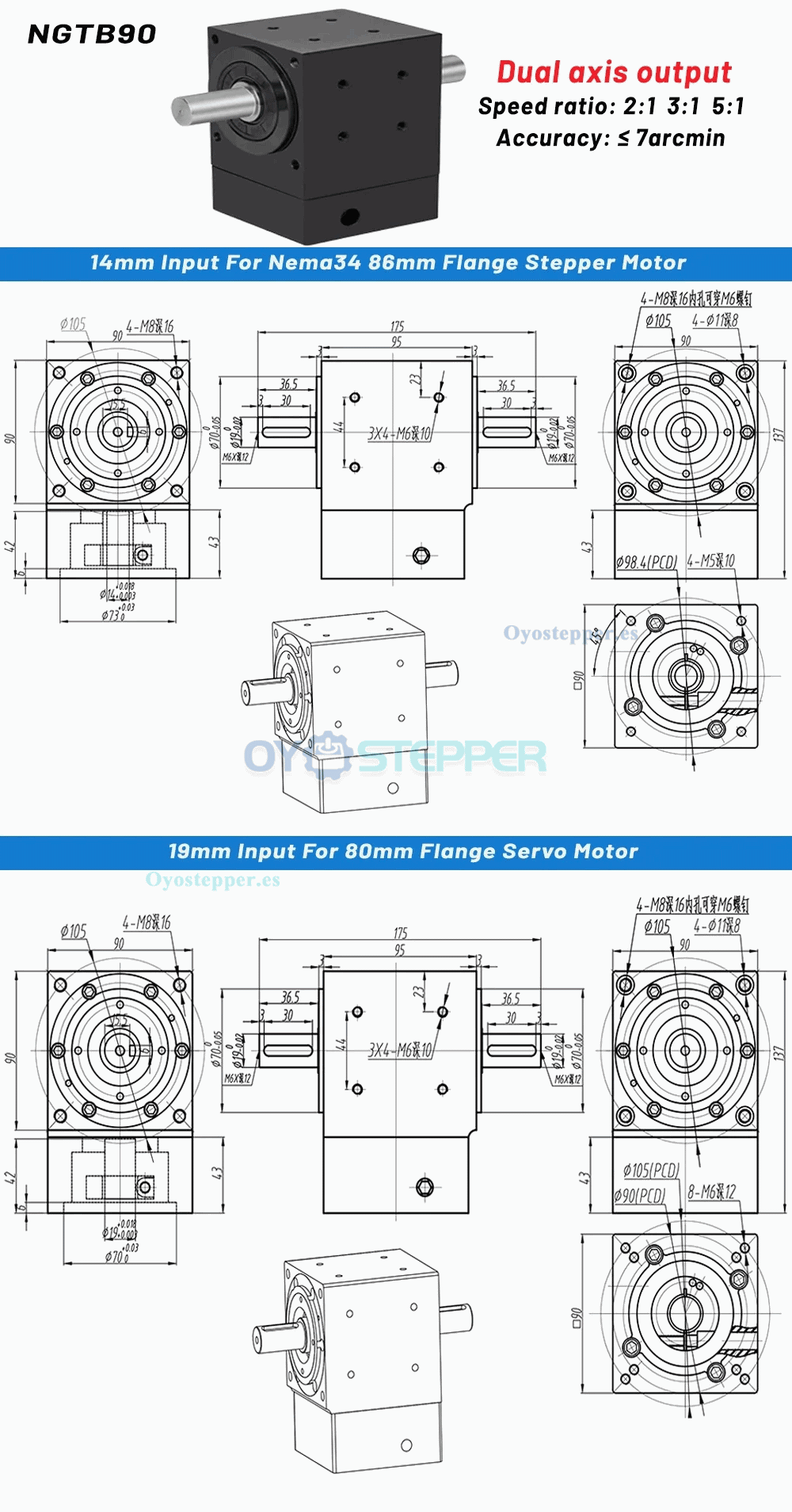

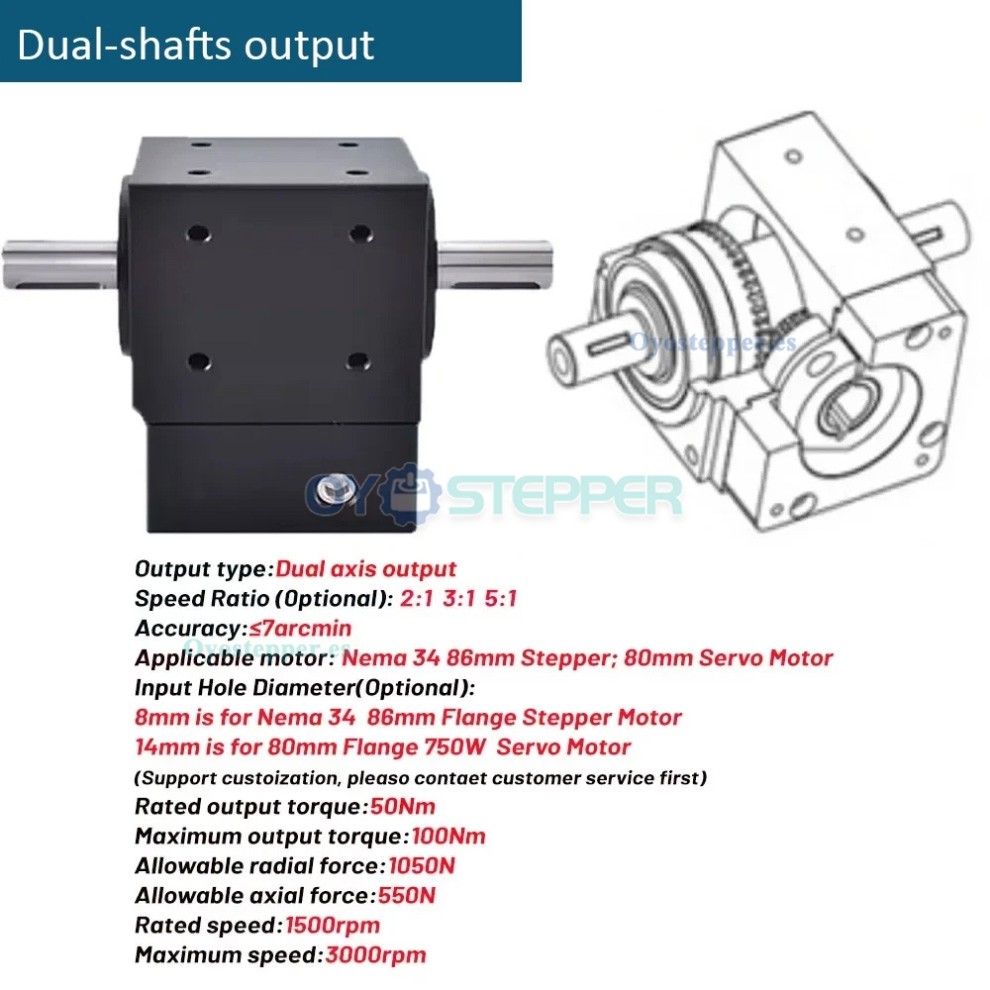

Salida de doble eje

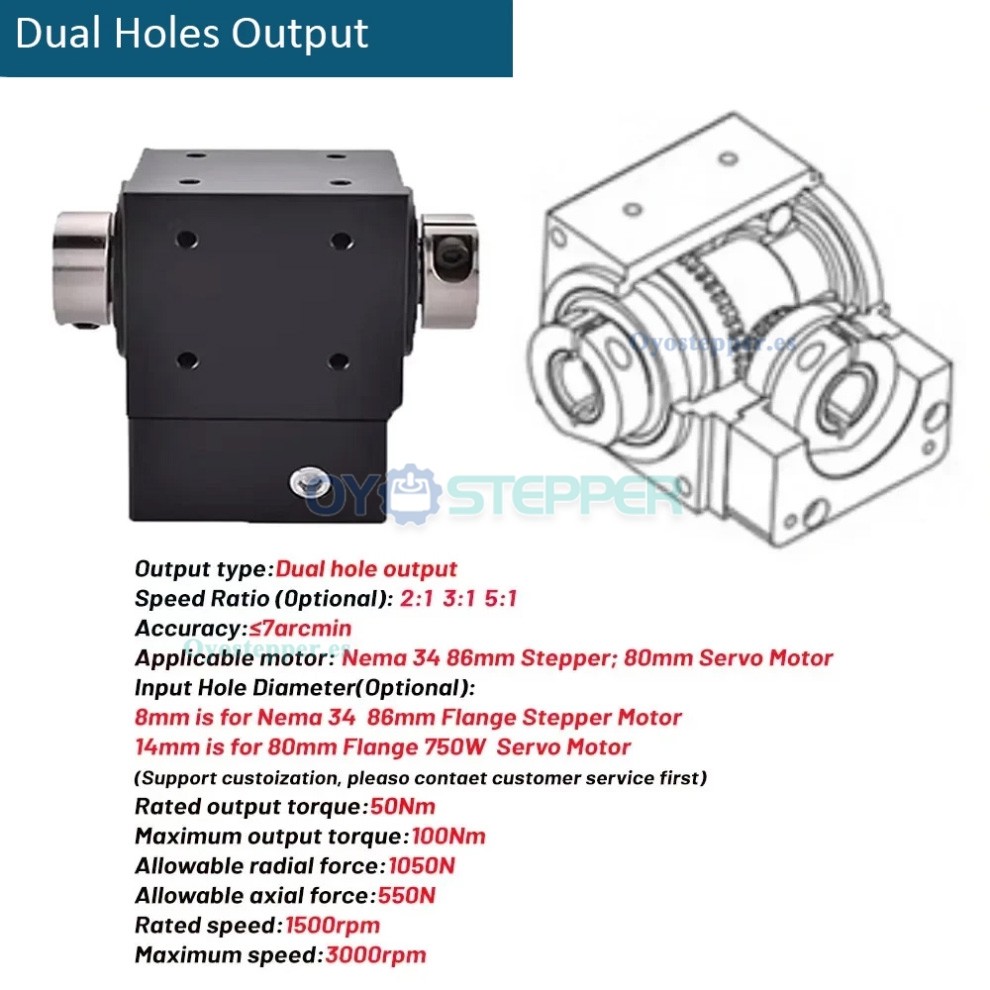

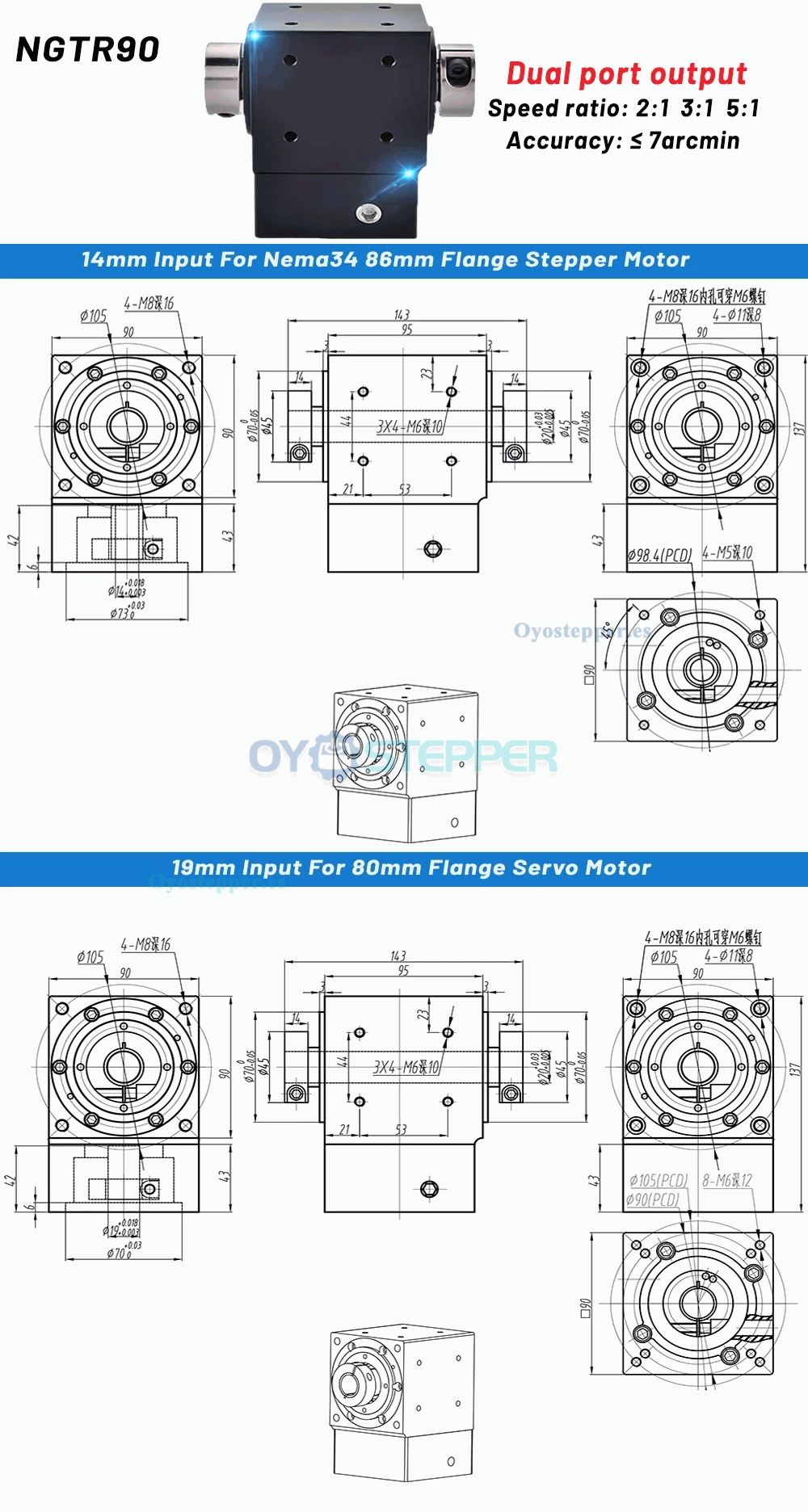

Salida de doble agujero
Para motor paso a paso Nema 34 con eje de 14 mm
Para servomotor de CA de 80 mm, eje de 19 mm

Descripción:
Reductor de ángulo recto con juego ≤7 minutos de arco. Disponible en tipos de salida de eje simple, agujero simple, doble eje y doble agujero para distintas configuraciones de montaje. Compatible con motores paso a paso NEMA 34 de 86 mm / servomotores de 80 mm. Relación opcional: 2:1, 3:1 o 5:1.
Velocidad máxima: 3000 rpm; Par de salida máximo: 25 N·m. Nivel de protección: IP65; operación sencilla y amigable.

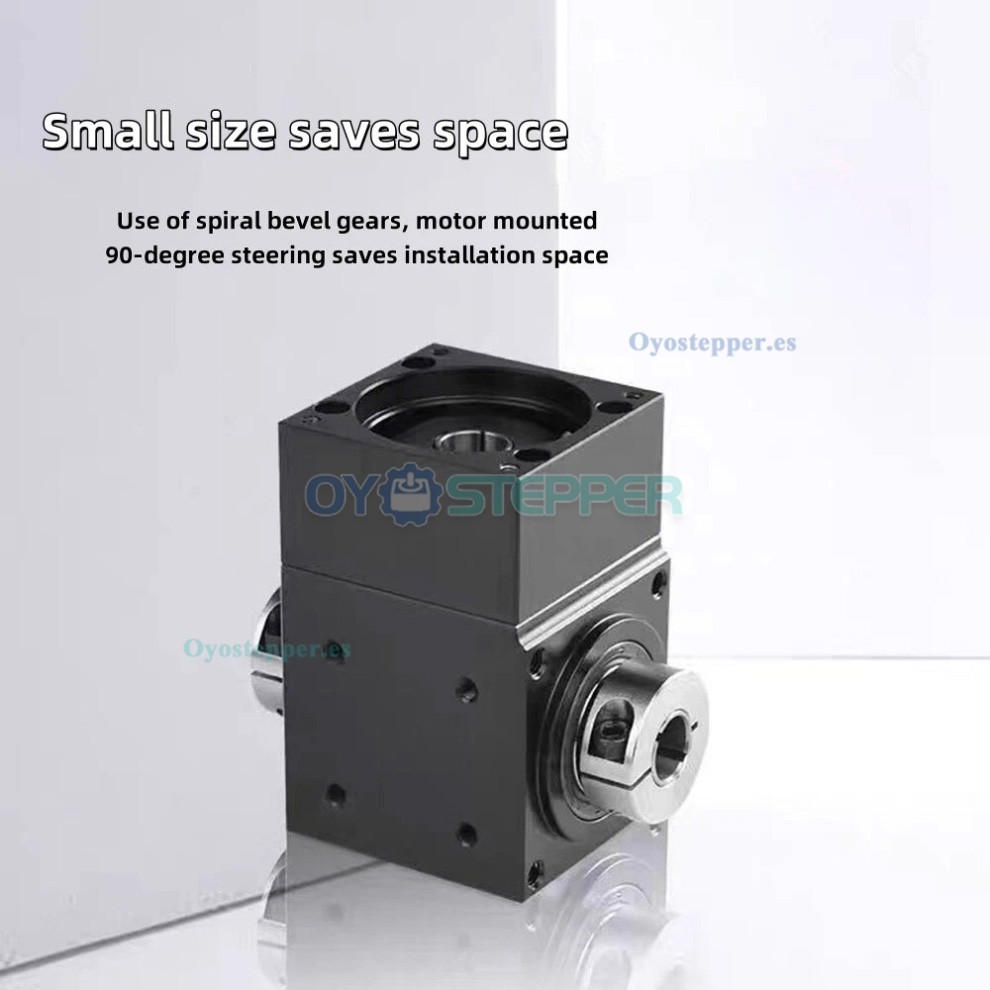

Tipo de salida con agujero NEMA34: relación nominal 5:1, velocidad nominal 1500 rpm. Momento de inercia: 0,08 kg·cm²; fuerza axial admisible: 160 N. Utiliza engranajes cónicos espirales para transmisión a 90°, reduciendo el espacio de instalación.

Aplicaciones:
Automatización industrial: Brazos robóticos, transportadores, máquinas pick‑and‑place.
CNC y maquinaria: Mesas giratorias, accionamientos de husillo, equipos de fresado.
Envasado e impresión: Mecanismos de etiquetado, corte y bobinado de alta velocidad.

Parámetros:
Par de salida nominal (N·m): 50
Par de salida máximo (N·m): 100
Velocidad nominal (rpm): 1500
Velocidad máxima (rpm): 3000
Juego (minutos de arco): 7
Fuerza radial admisible (N): 1050
Fuerza axial admisible (N): 550
Momento de inercia (kg·cm²): 0,08
Eficiencia de trabajo: 97 %
Vida útil h ≥ 20000
Temperatura ambiente de operación: ‑20 °C a +90 °C

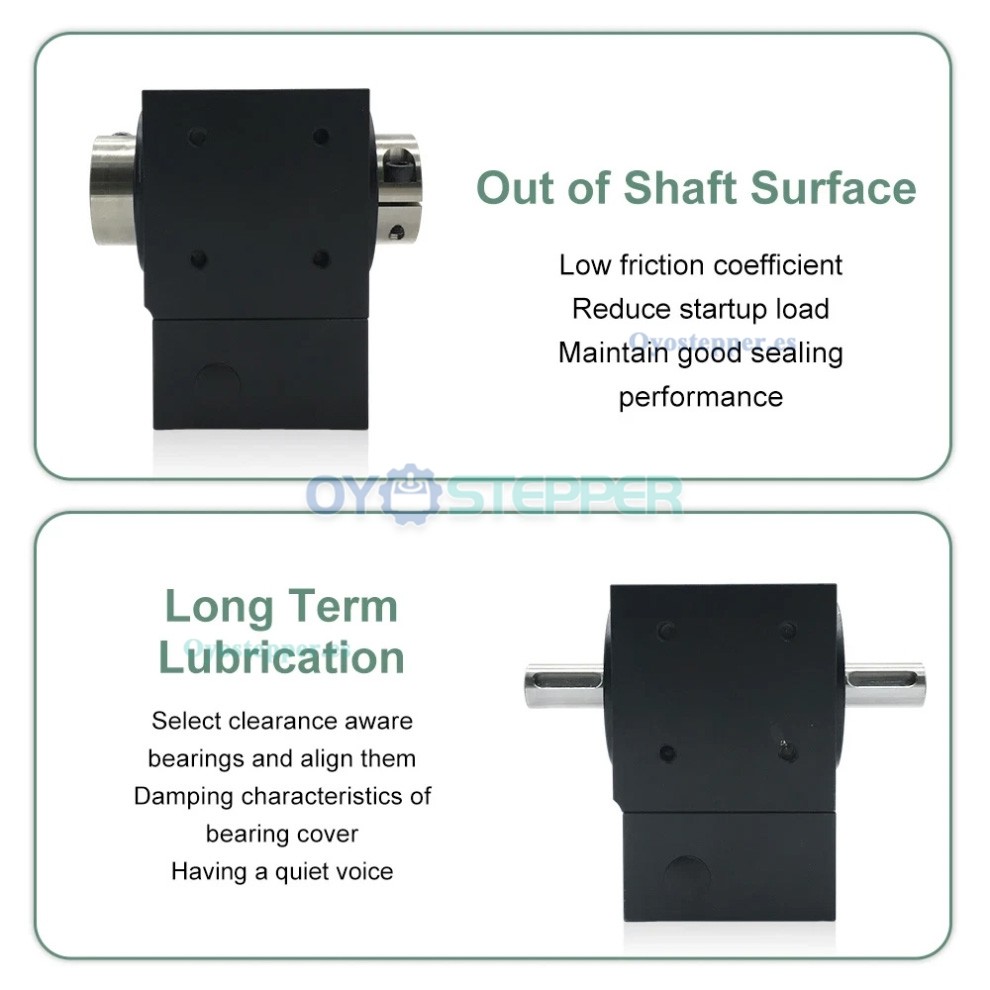

Método de lubricación: Lubricación de larga duración
Nivel de protección: IP65
Método de instalación: En cualquier dirección
Ruido Db ≤ 62
