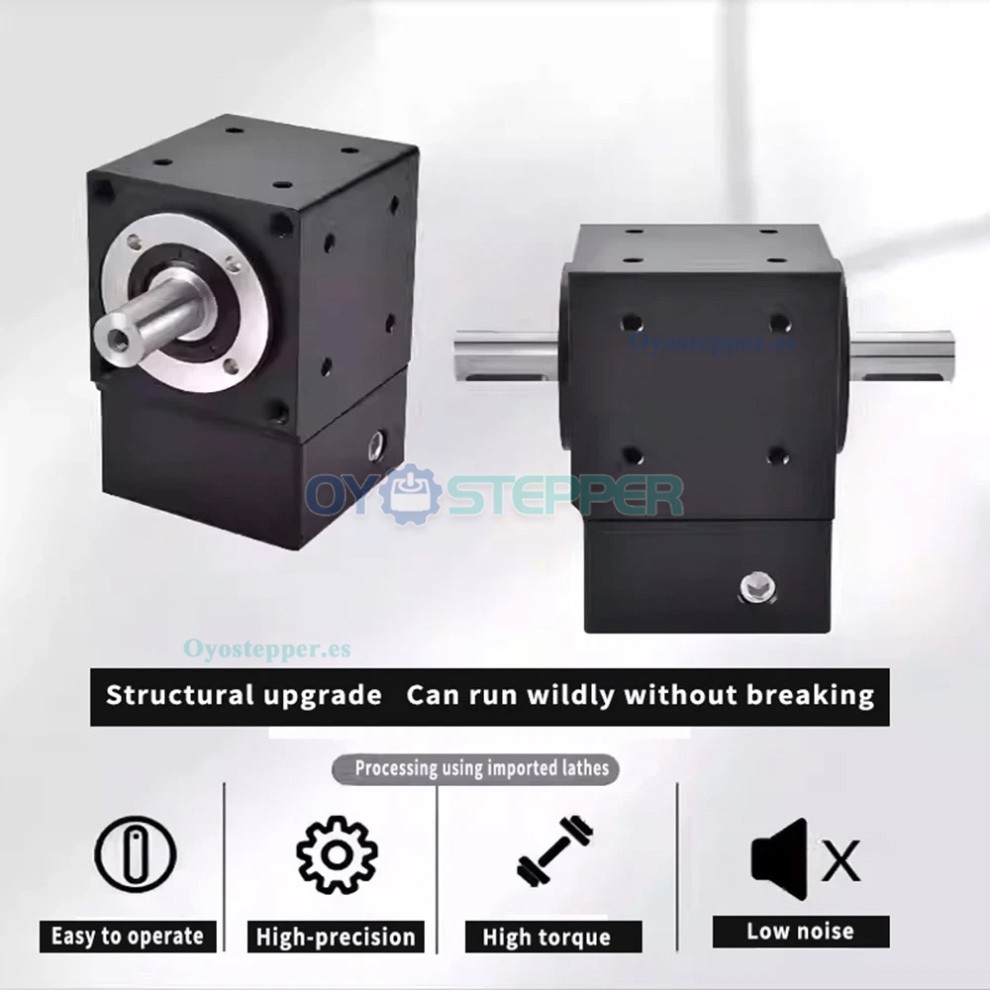

NEMA23 Reductor de Ángulo Recto con Engranaje Cónico 2:1/3:1/5:1

NEMA23 Reductor de Ángulo Recto con Engranaje Cónico 2:1/3:1/5:1 entrada de 5 mm/8 mm

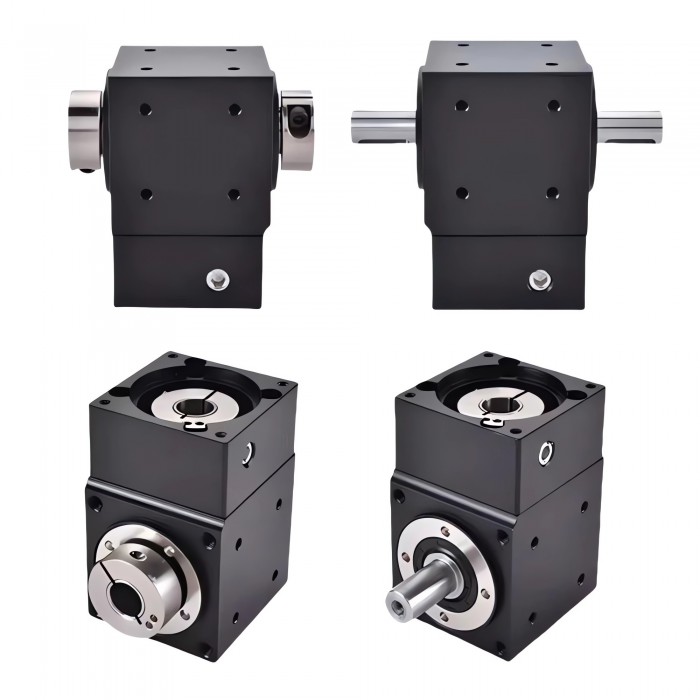

Modelos:

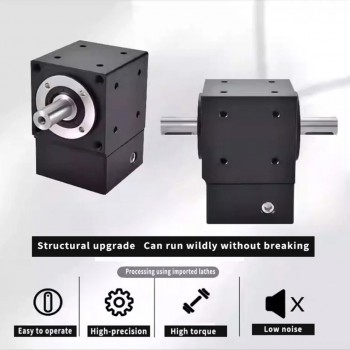

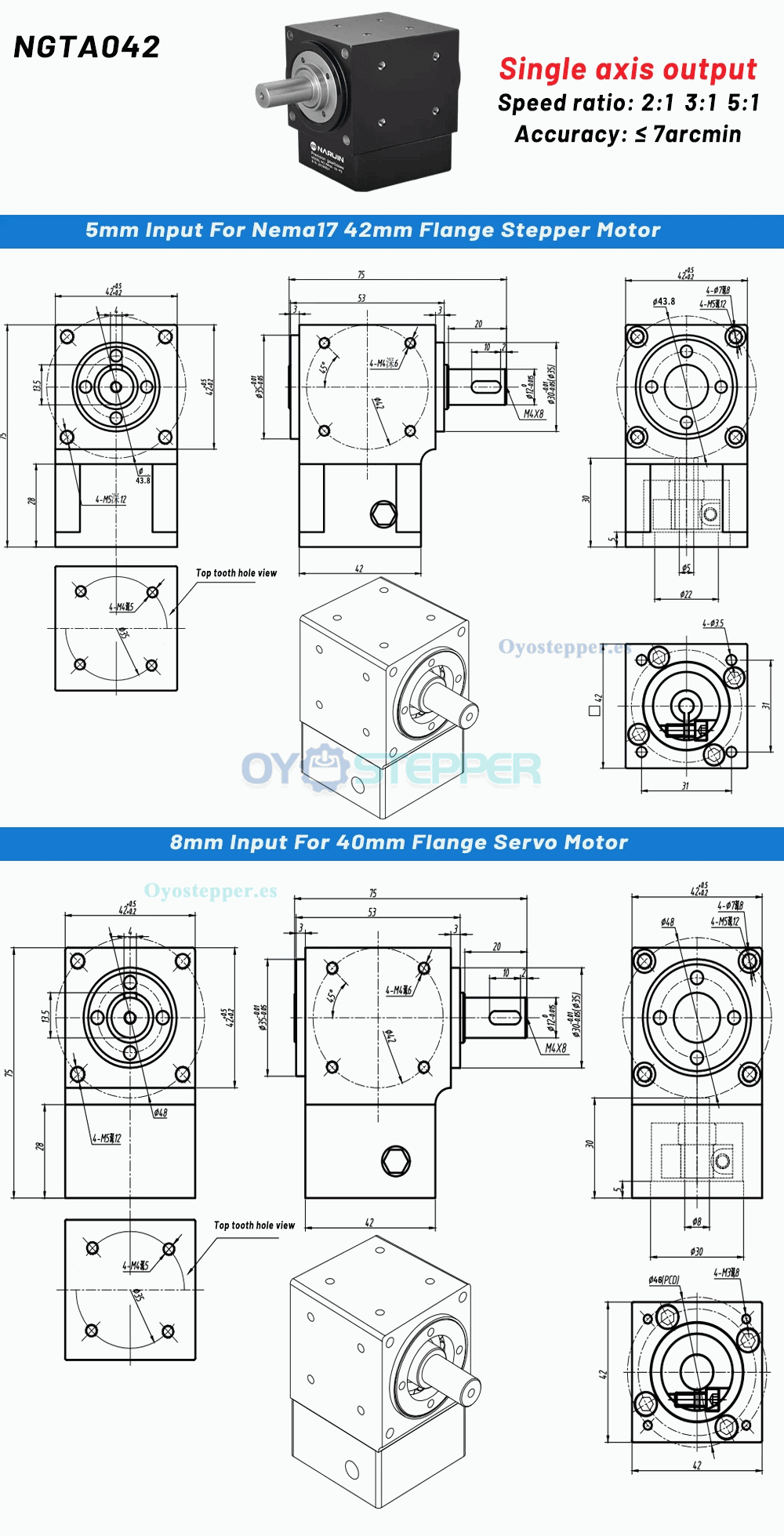

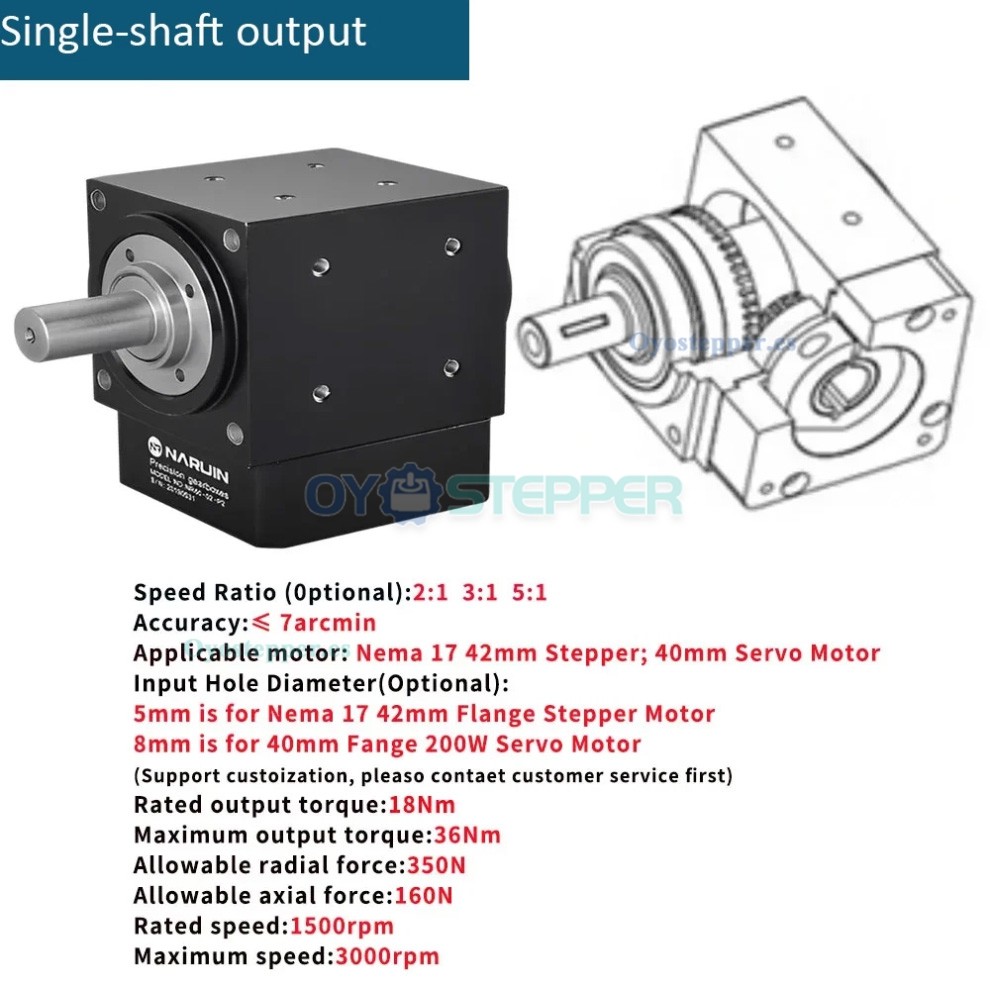

Salida de un solo eje

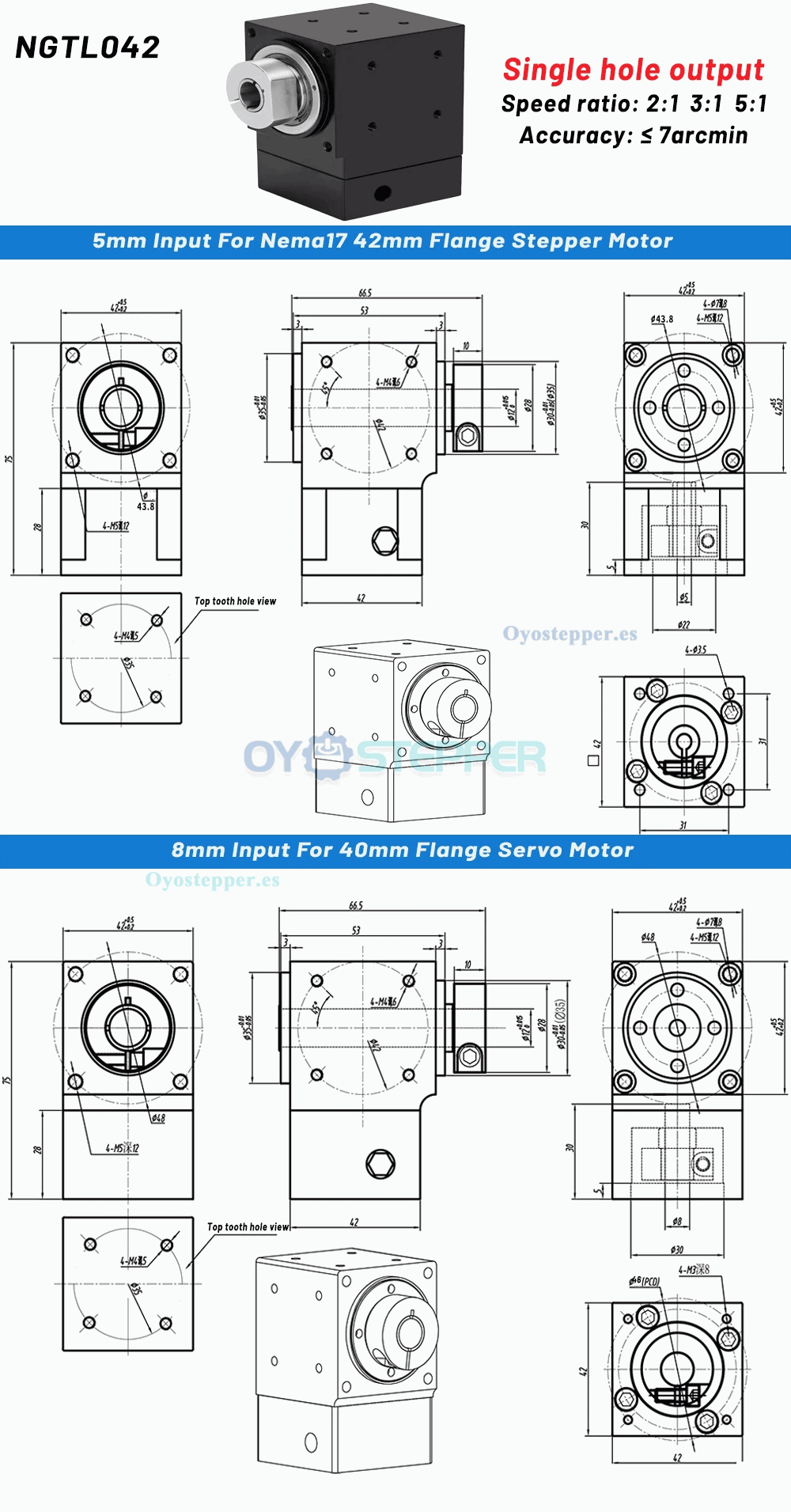

Salida de un solo orificio

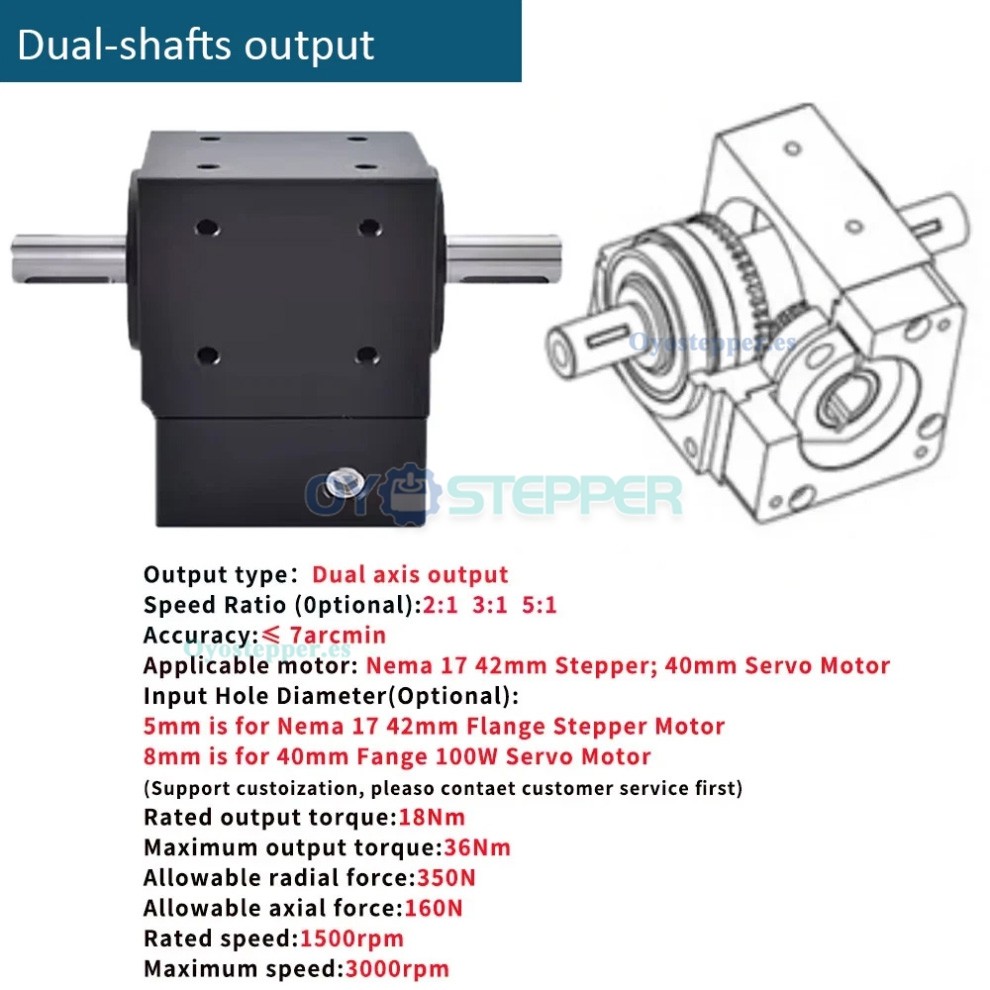

Salida de dos ejes

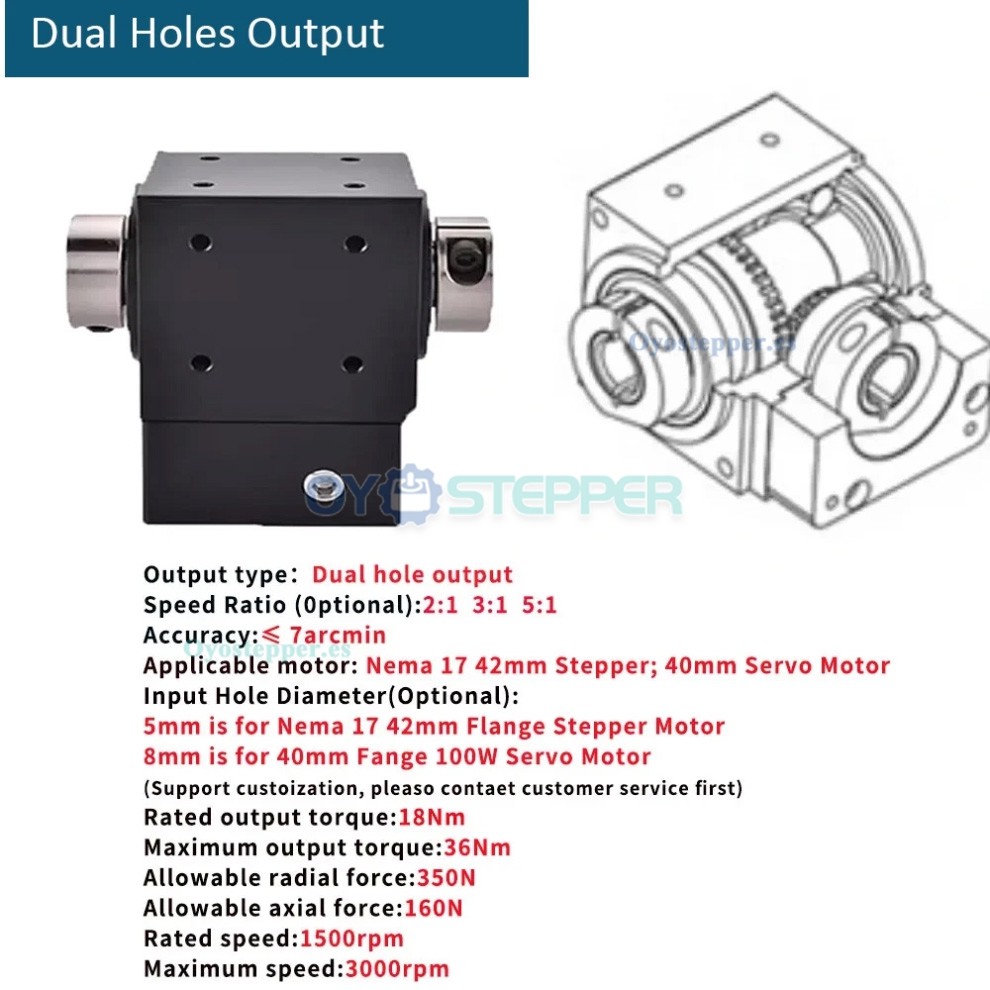

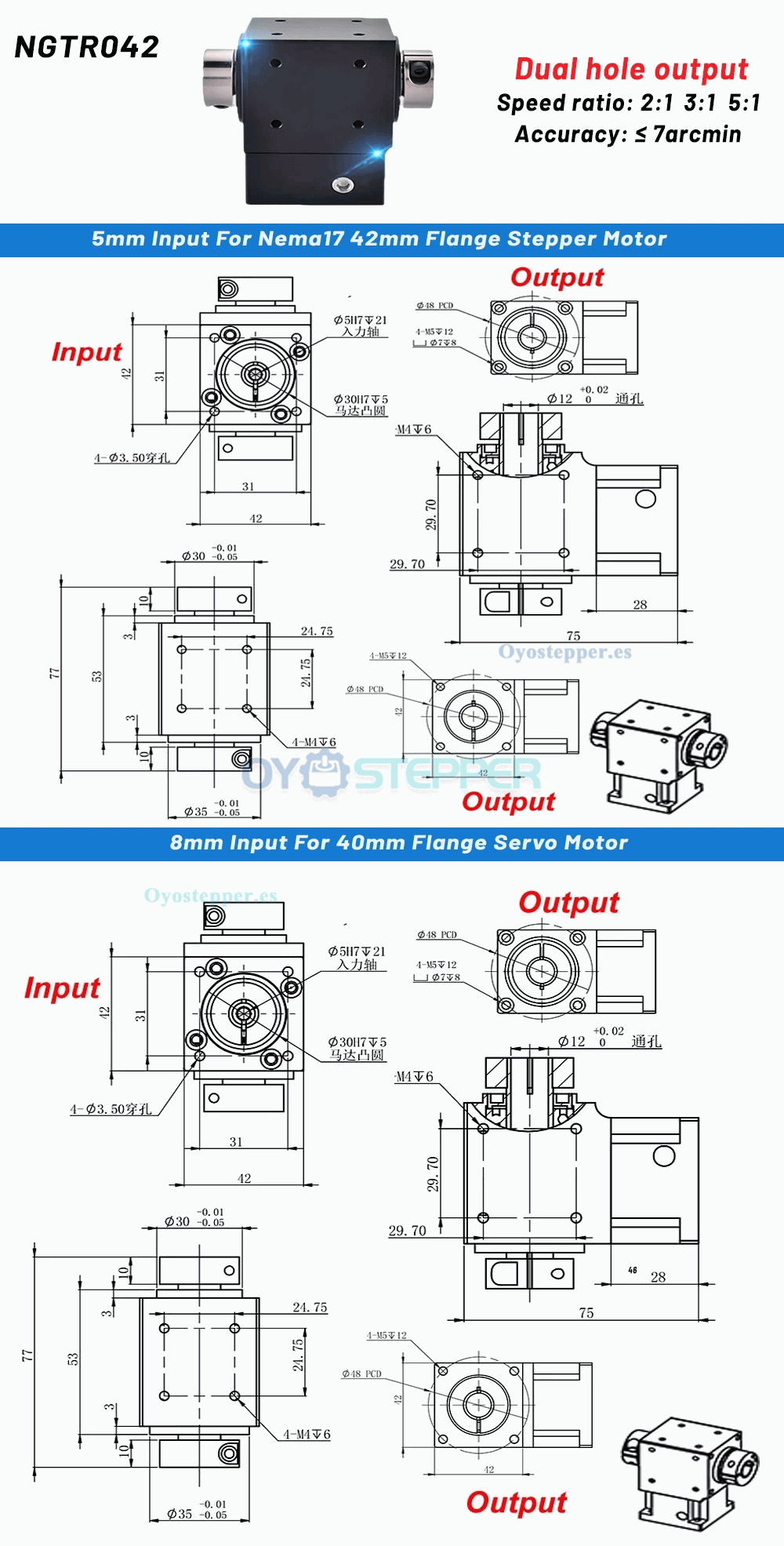

Salida de dos orificios;

Descripción:

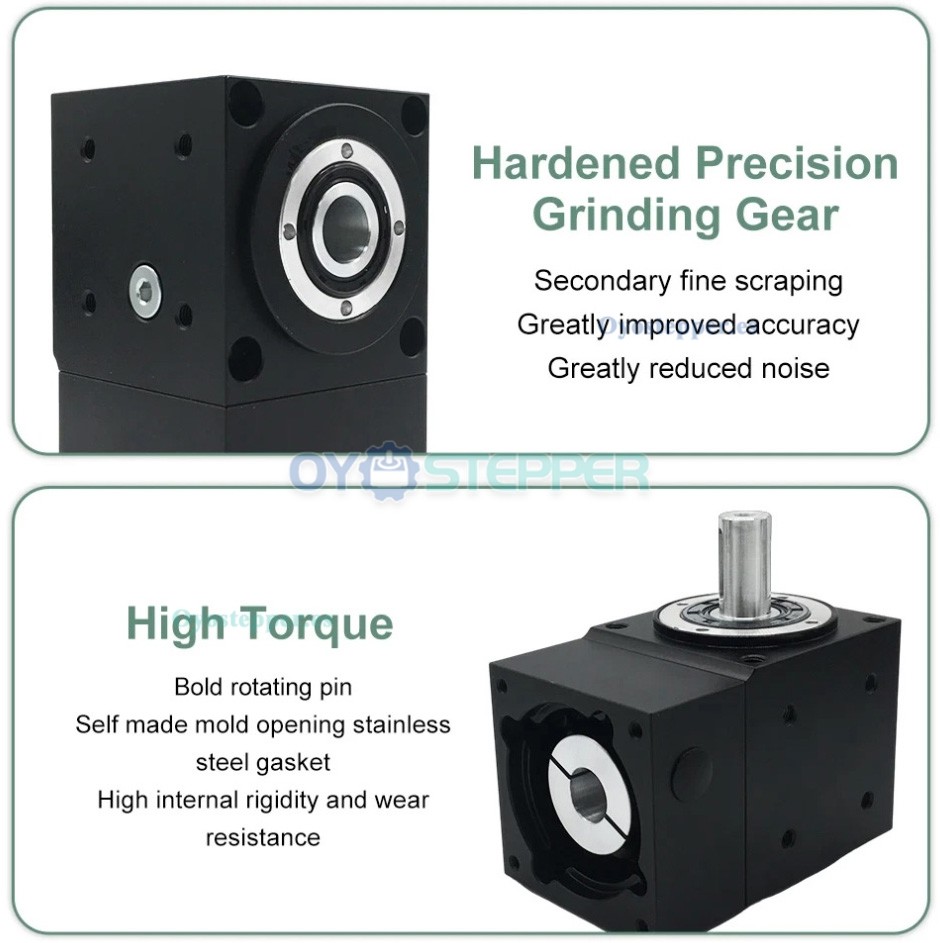

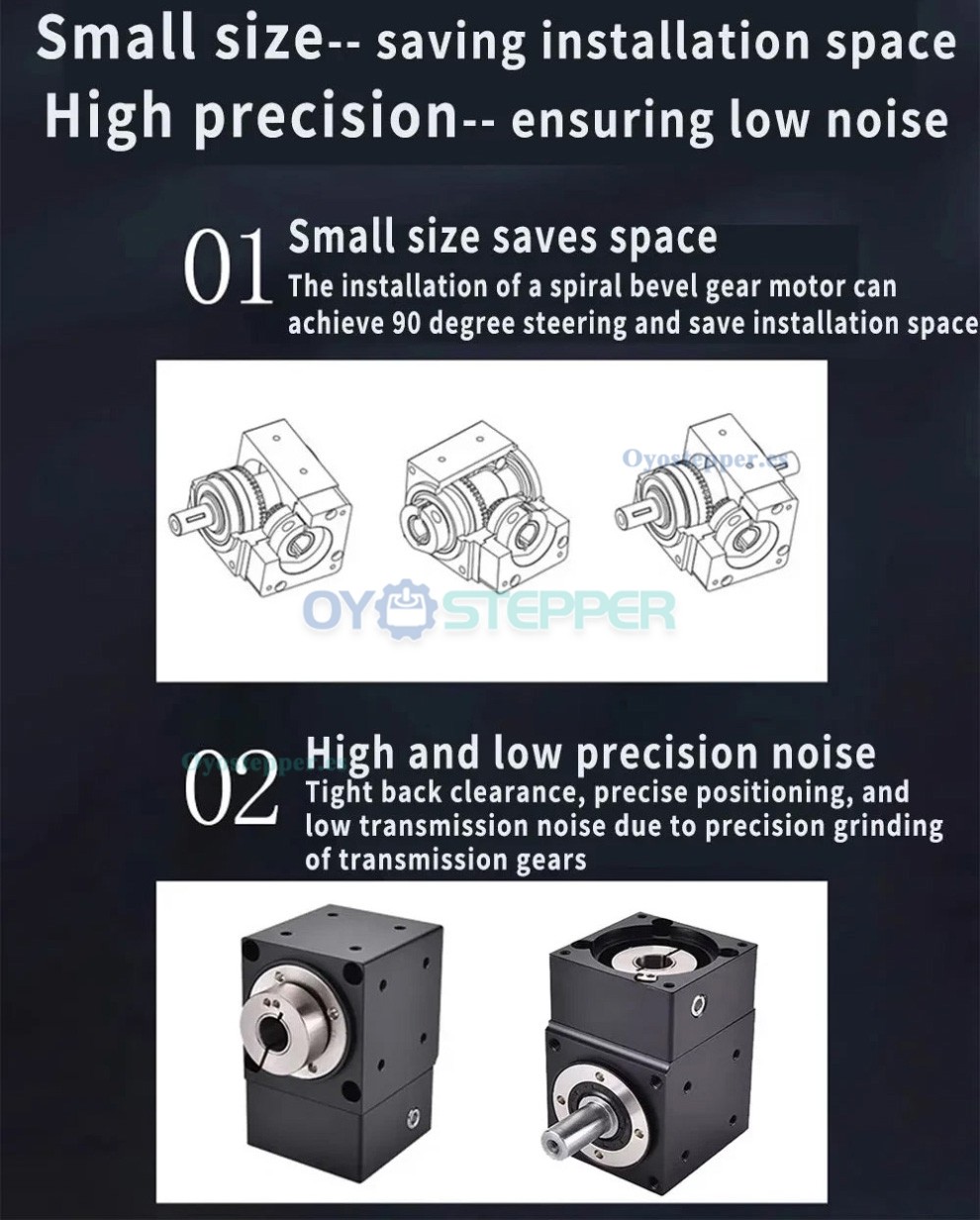

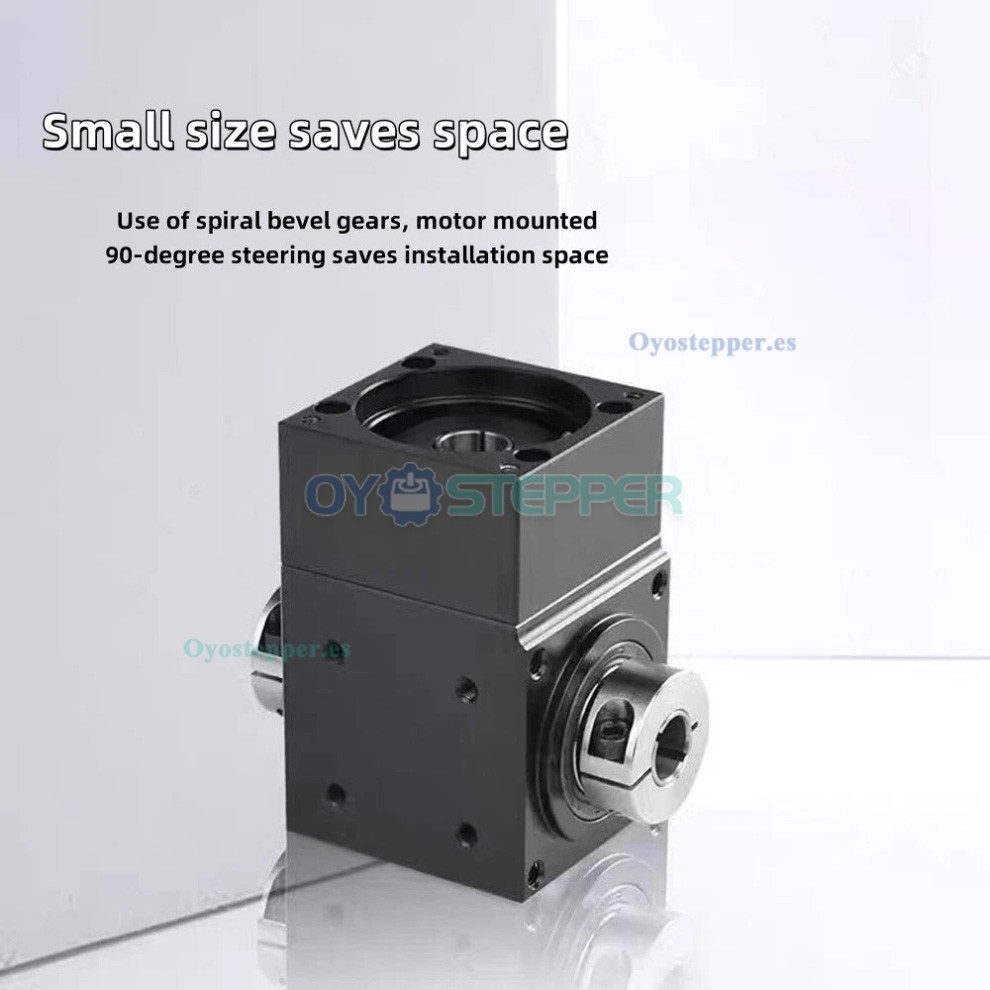

Reductor de ángulo recto con juego ≤7 minutos de arco. Disponible en salida de eje simple, agujero simple, doble eje y doble agujero para distintas configuraciones de instalación. Compatible con motores paso a paso NEMA17 (42 mm). Velocidad máxima: 3000 rpm; Par de salida máximo: 18 N·m. Nivel de protección: IP65; Tipo de salida con agujero NEMA 17: relación nominal 5:1, velocidad nominal 1500 rpm. Momento de inercia: 0,08 kg·cm²; fuerza axial admisible: 160 N. Emplea engranajes cónicos espirales para transmisión a 90°, reduciendo espacio de montaje.

Aplicaciones:
Automatización industrial: Brazos robóticos, transportadores, máquinas pick‑and‑place.
CNC y maquinaria: Mesas giratorias, accionamientos de husillo, equipos de fresado.
Envasado e impresión: Mecanismos de etiquetado, corte y bobinado de alta velocidad.

Parámetros:
Par de salida nominal (N·m): 18
Par de salida máximo (N·m): 36
Velocidad nominal (rpm): 1500
Velocidad máxima (rpm): 3000
Juego (minutos de arco): 7
Fuerza radial admisible (N): 350
Fuerza axial admisible (N): 160
Momento de inercia (kg·cm²): 0,08
Eficiencia de trabajo: 97 %
Vida útil h ≥ 20000
Temperatura ambiente de operación: ‑20 °C a +90 °C

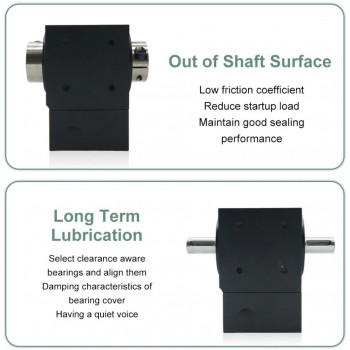

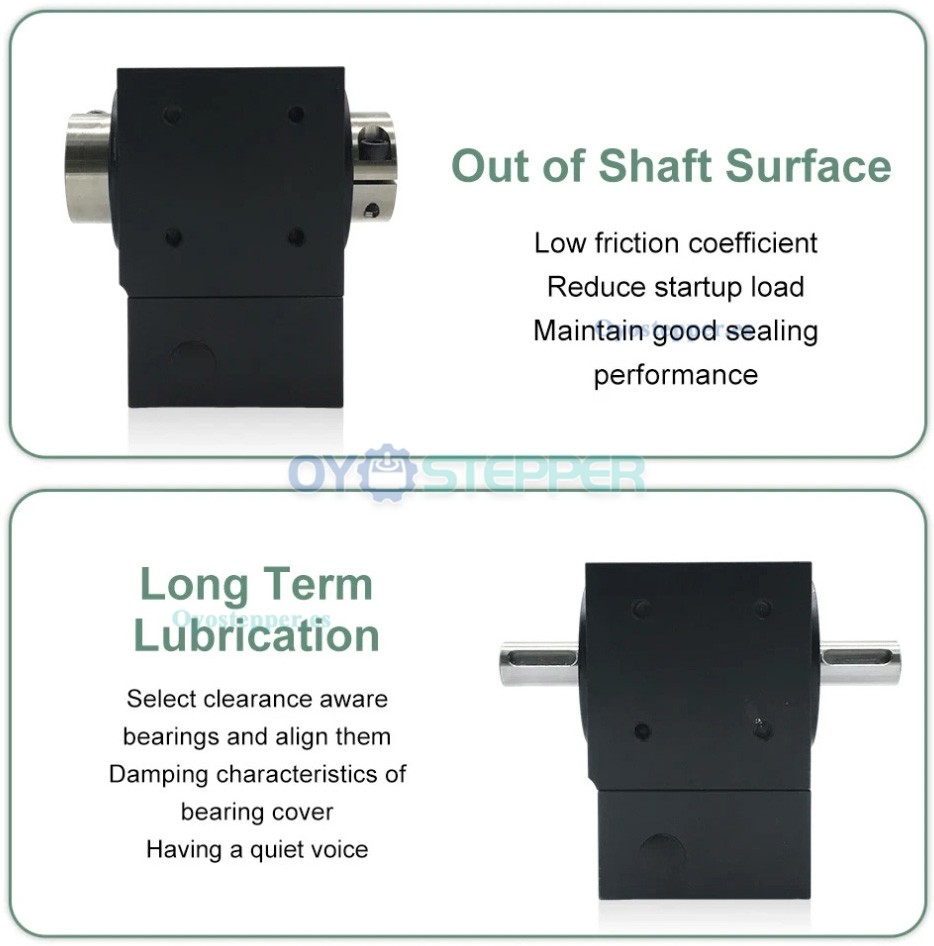

Método de lubricación: Lubricación de larga duración
Nivel de protección: IP65
Método de instalación: En cualquier dirección
Ruido Db ≤ 62
