NEMA17 Reductor de Ángulo Recto con Engranaje Cónico 2:1/3:1/5:1, Entrada 5mm/8mm, 90°

NEMA17 Reductor de Ángulo Recto con Engranaje Cónico 2:1/3:1/5:1, Entrada 5mm/8mm, 90°

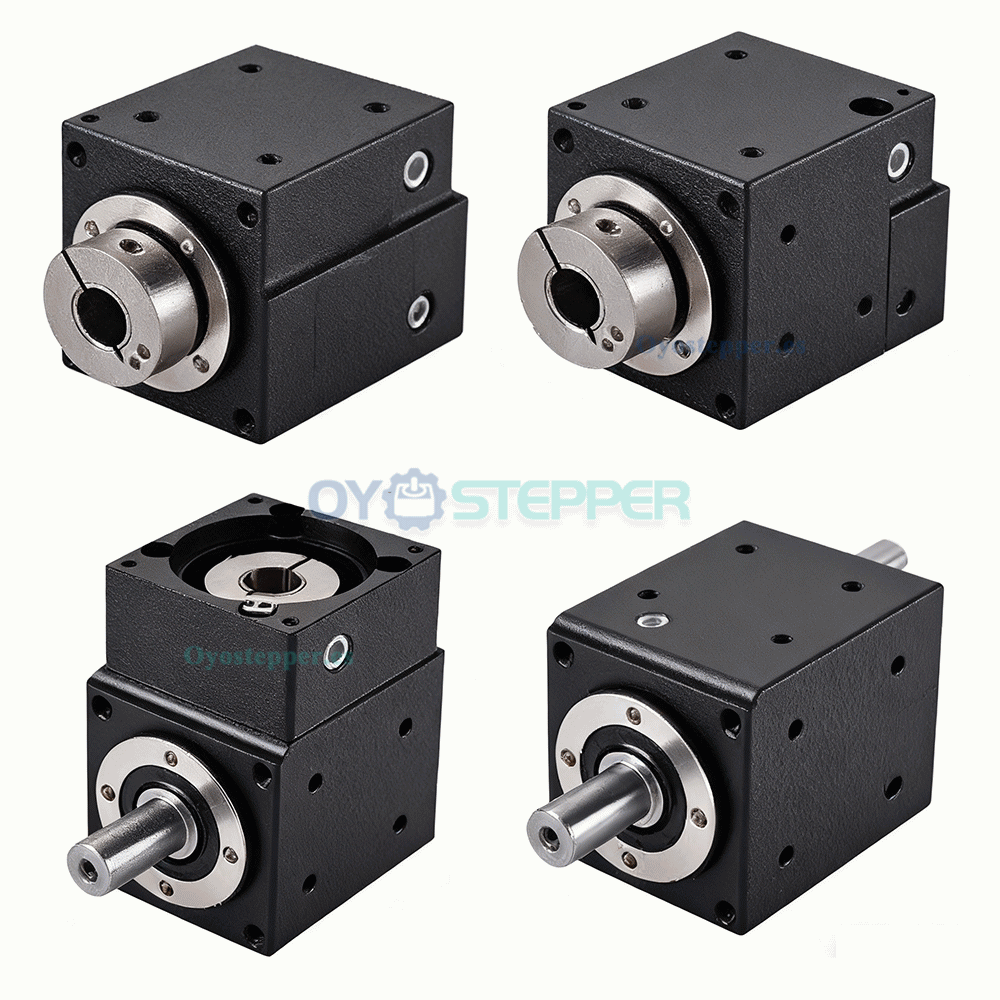

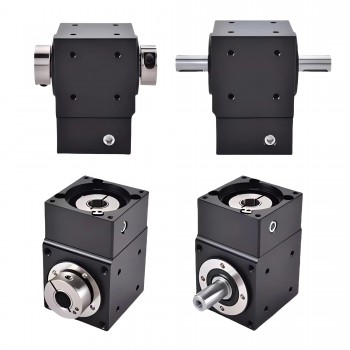

Modelos:

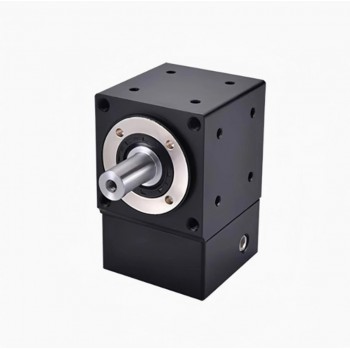

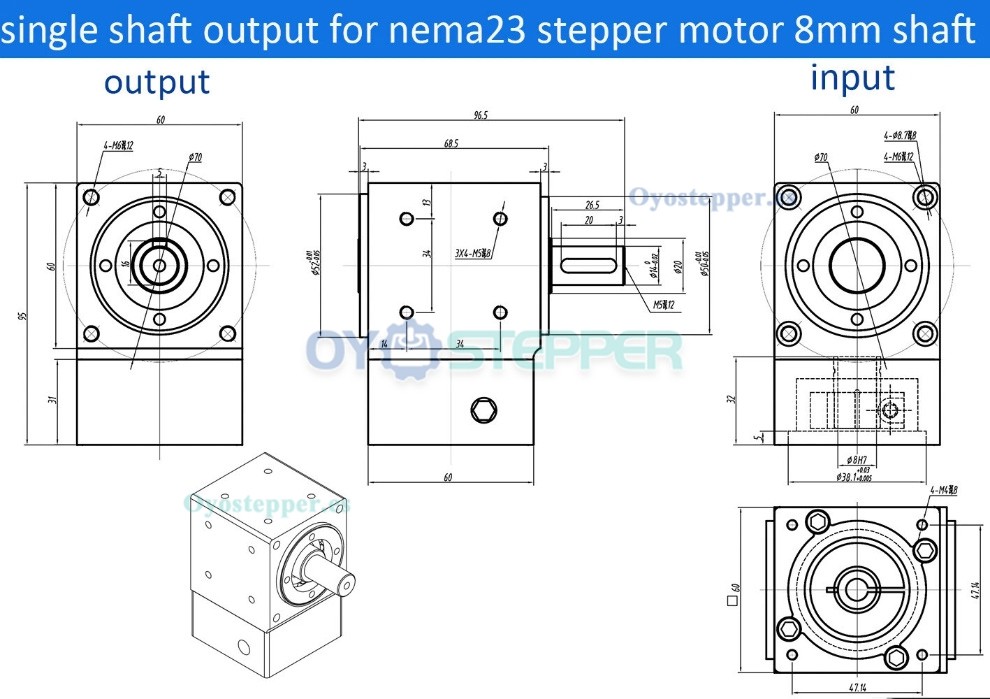

Salida de un solo eje

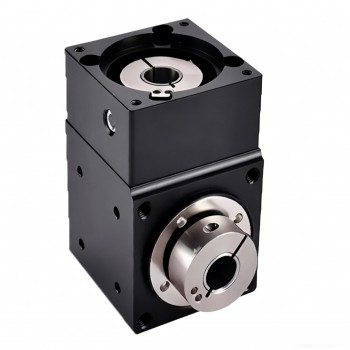

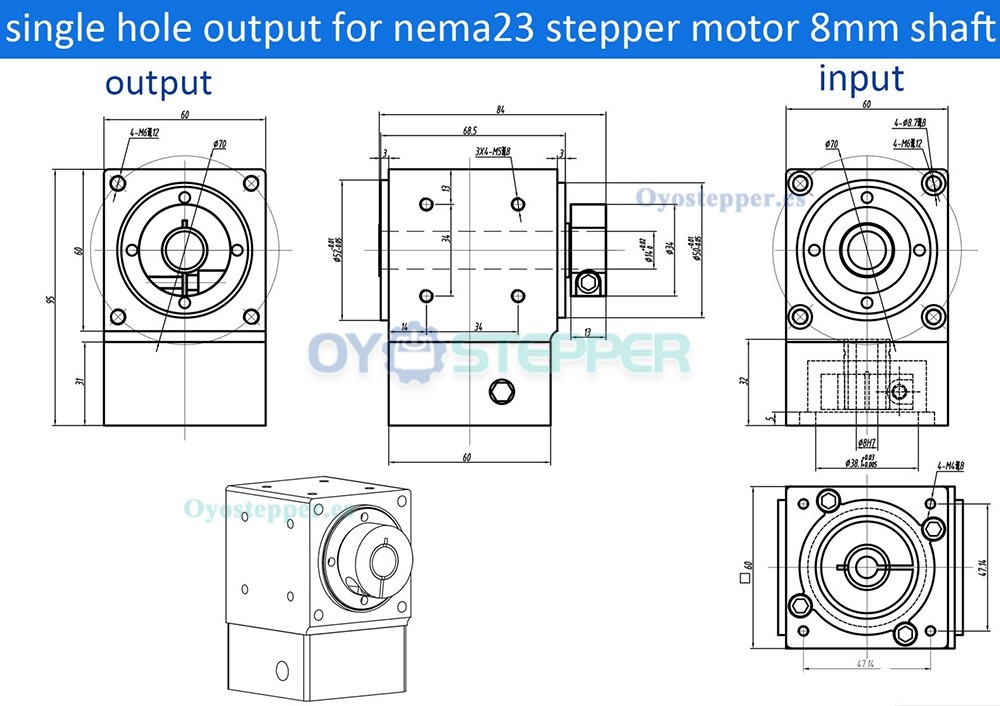

Salida de un solo orificio

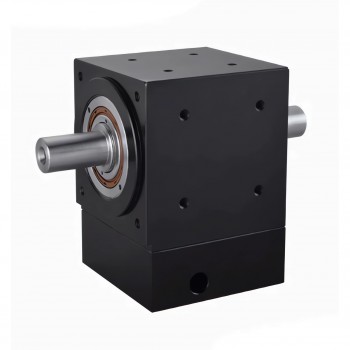

Salida de dos ejes

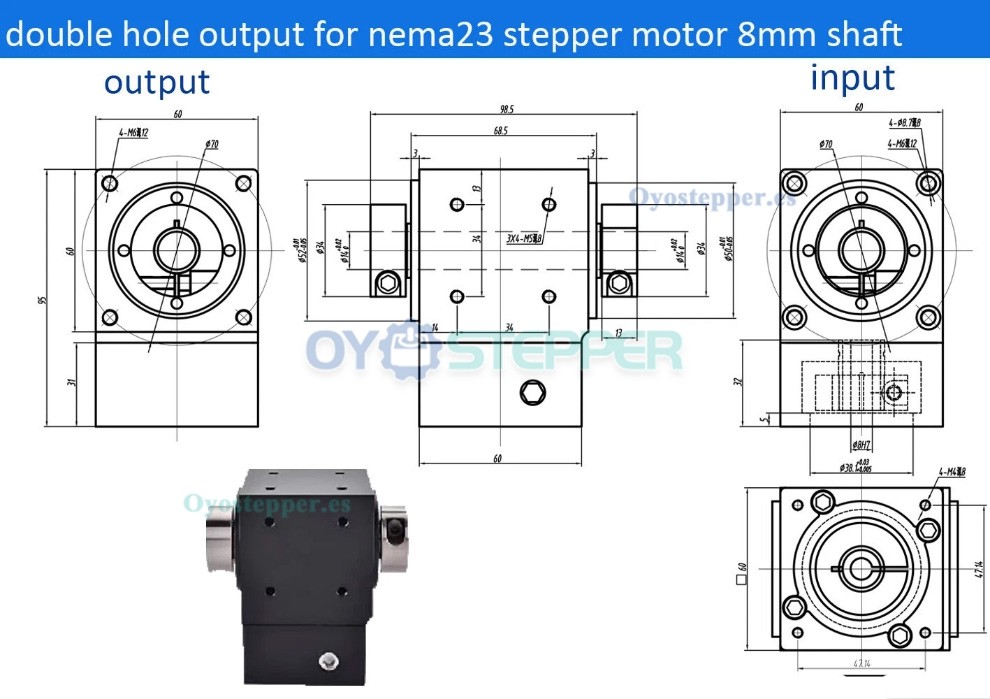

Salida de dos orificios

Descripción:

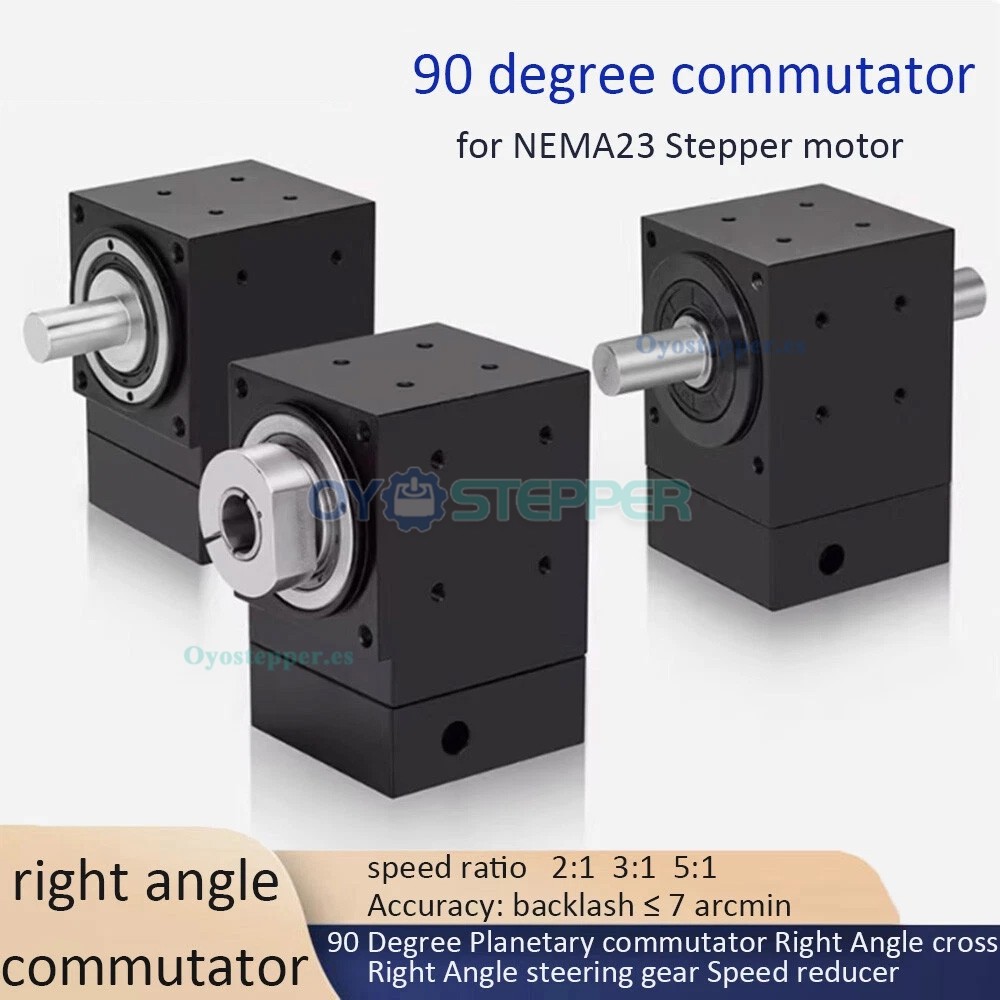

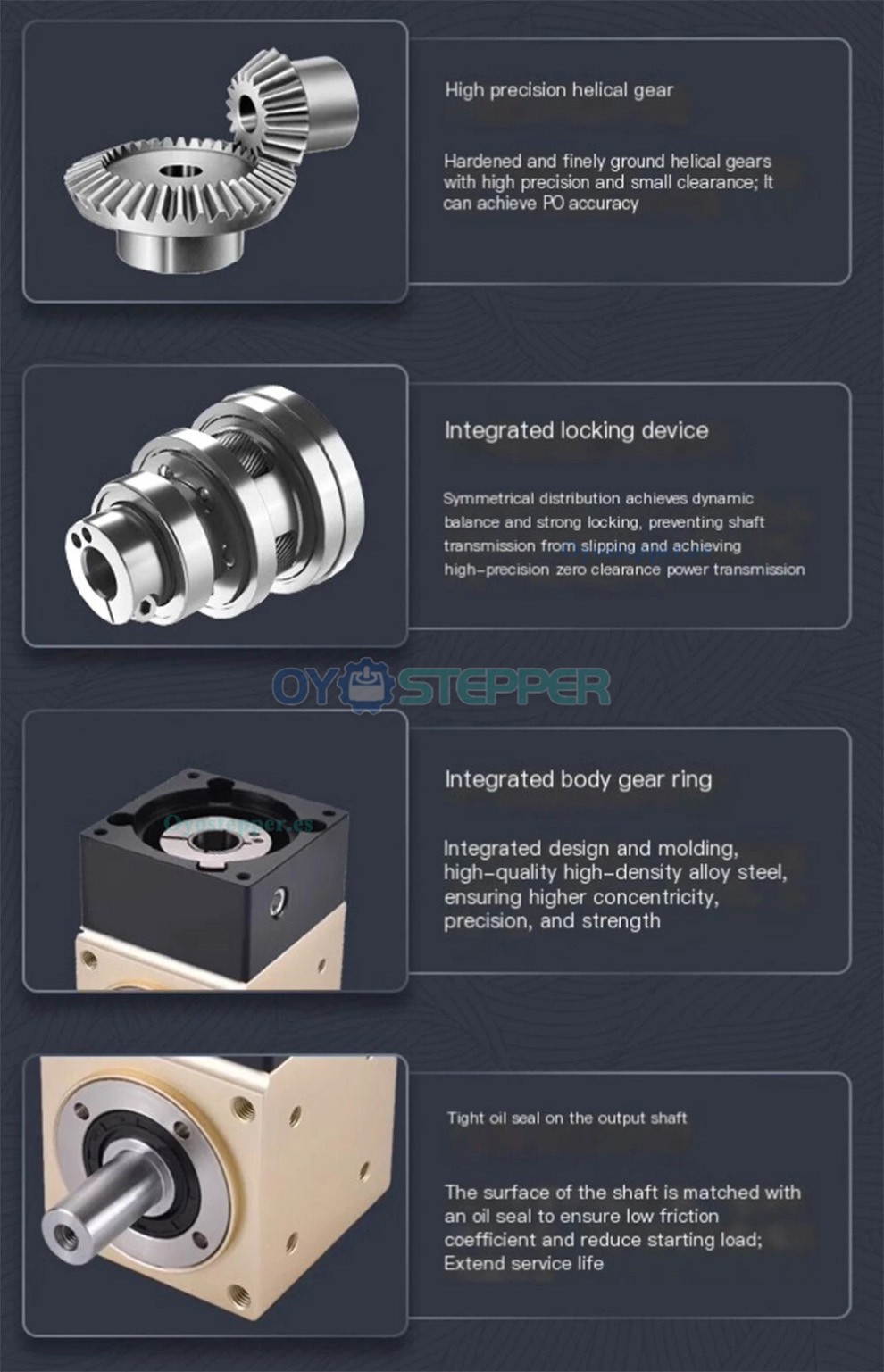

Reductor de ángulo recto con juego ≤3 minutos de arco. Disponible en salida de eje simple, agujero simple, doble eje y doble agujero para distintas configuraciones de instalación. Compatible con motores paso a paso NEMA23 (57 mm). Velocidad máxima: 3000 rpm; Par de salida máximo: 25 N·m. Nivel de protección: IP65; operación sencilla. Tipo de salida con agujero NEMA23: relación nominal 5:1, velocidad nominal 1500 rpm. Momento de inercia: 0,08 kg·cm²; fuerza axial admisible: 230 N. Utiliza engranajes cónicos espirales para transmisión a 90°, reduciendo espacio de montaje.

Aplicaciones:
Automatización industrial: Brazos robóticos, transportadores, máquinas pick‑and‑place.
CNC y maquinaria: Mesas giratorias, accionamientos de husillo, equipos de fresado.
Envasado e impresión: Mecanismos de etiquetado, corte y bobinado de alta velocidad.

Parámetros:
Par de salida nominal (N·m): 25
Par de salida máximo (N·m): 50
Velocidad nominal (rpm): 1500
Velocidad máxima (rpm): 3000
Juego (minutos de arco): 3
Fuerza radial admisible (N): 560
Fuerza axial admisible (N): 230
Momento de inercia (kg·cm²): 0,08
Eficiencia de trabajo: 97 %
Vida útil h ≥ 20000
Temperatura ambiente de operación: ‑20 °C a +90 °C
Método de lubricación: Lubricación de larga duración
Nivel de protección: IP65
Método de instalación: En cualquier dirección
Peso (kg): 1,5
Ruido Db ≤ 62

Drawing
