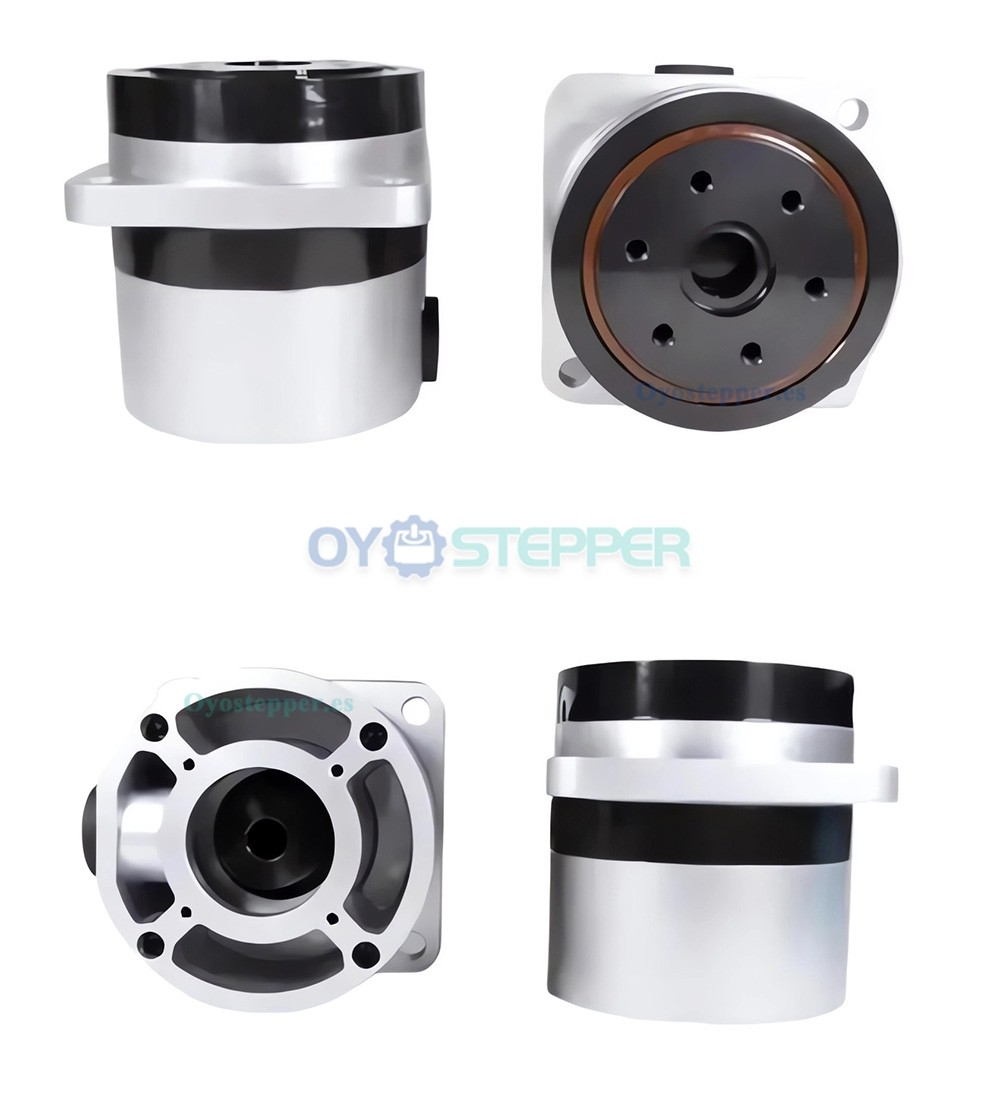

Reductor Armónico Harmonic Drive Serie PG Relación 50/80/100:1 20 seg-arc

Reductor Armónico Harmonic Drive Serie PG Relación 50/80/100:1 20 seg-arc

Modelos:

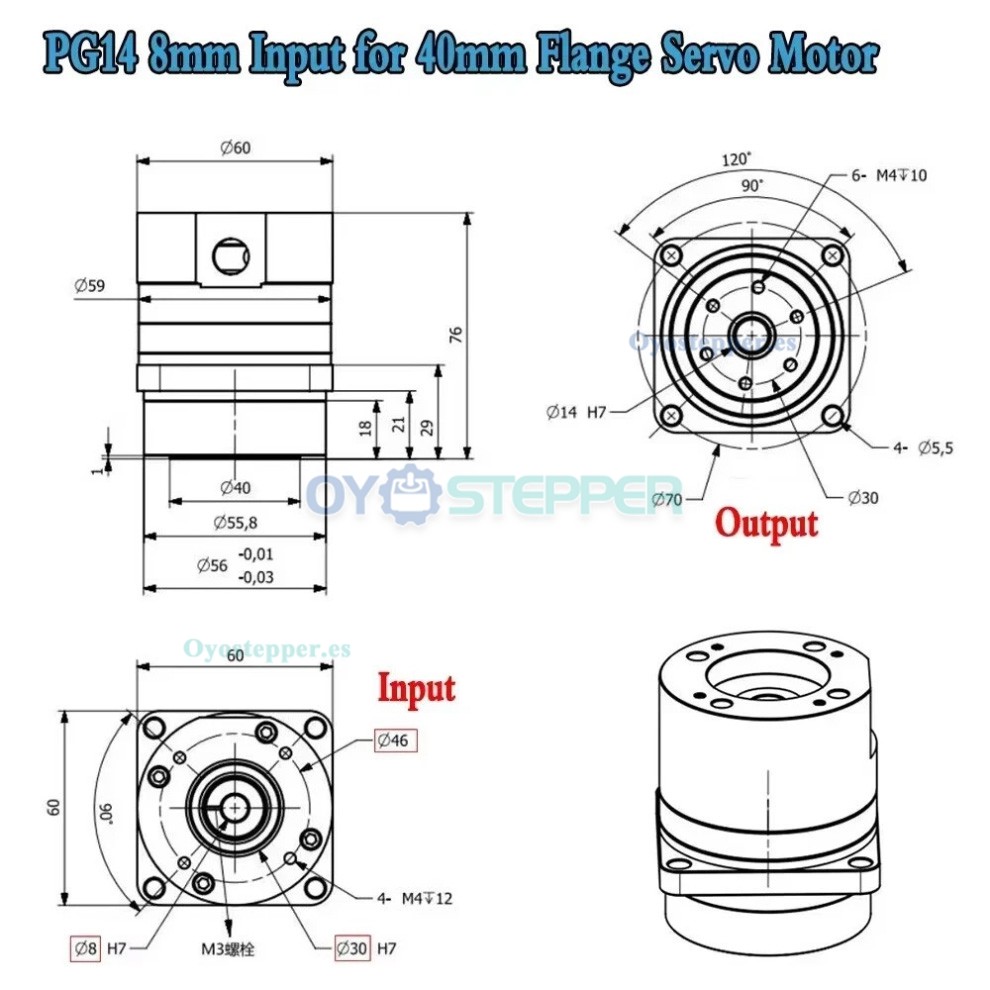

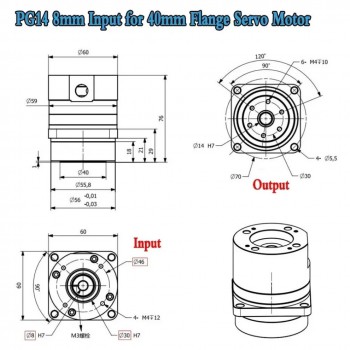

PG14 para servomotor de 50 W y 100 W (eje de 8 mm)

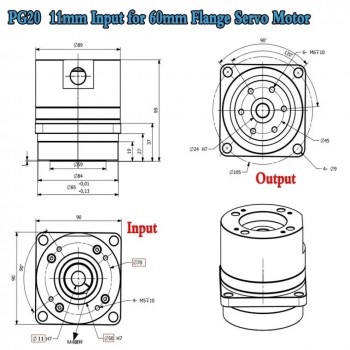

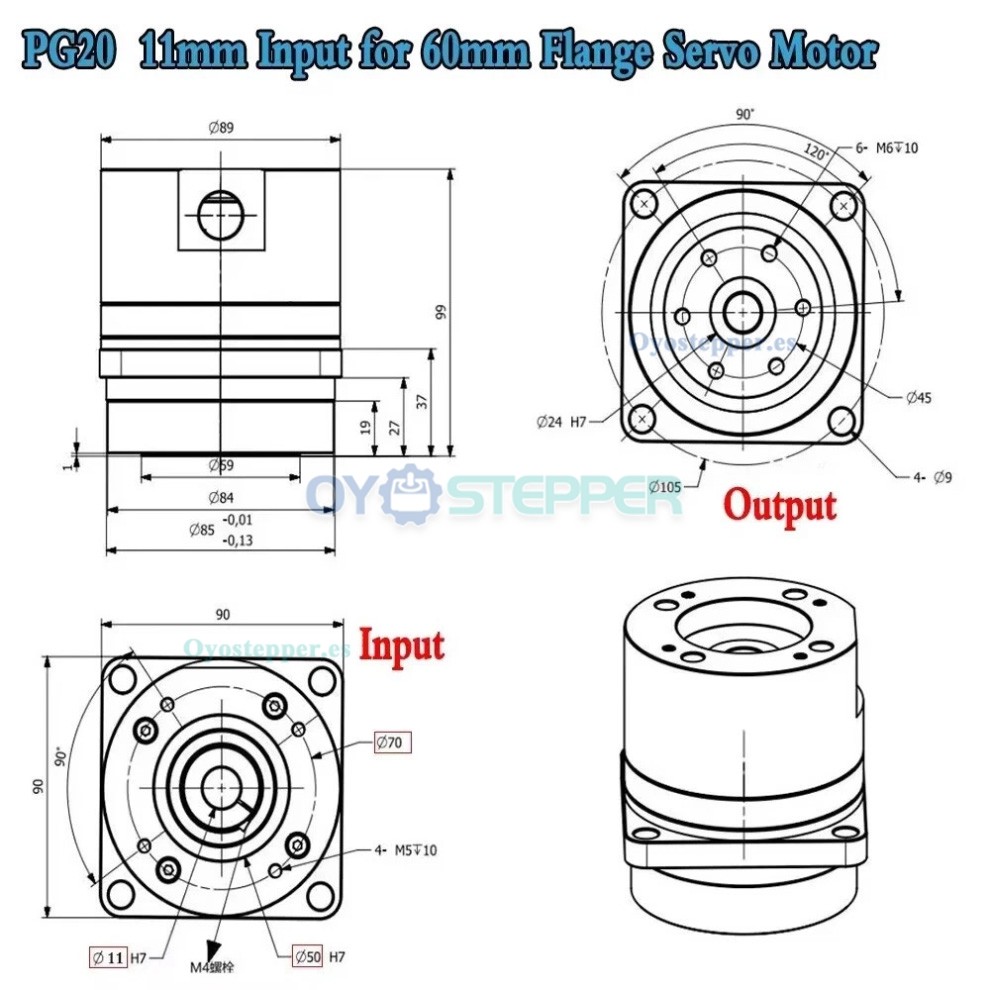

PG20 para servomotor de 60 mm (eje de 11 mm)
PG20 para servomotor de 60 mm (eje de 14 mm)

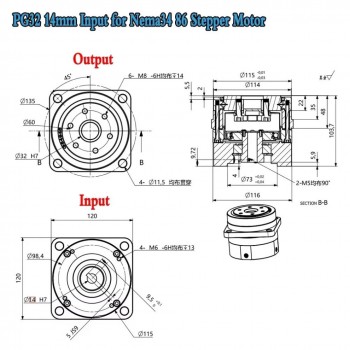

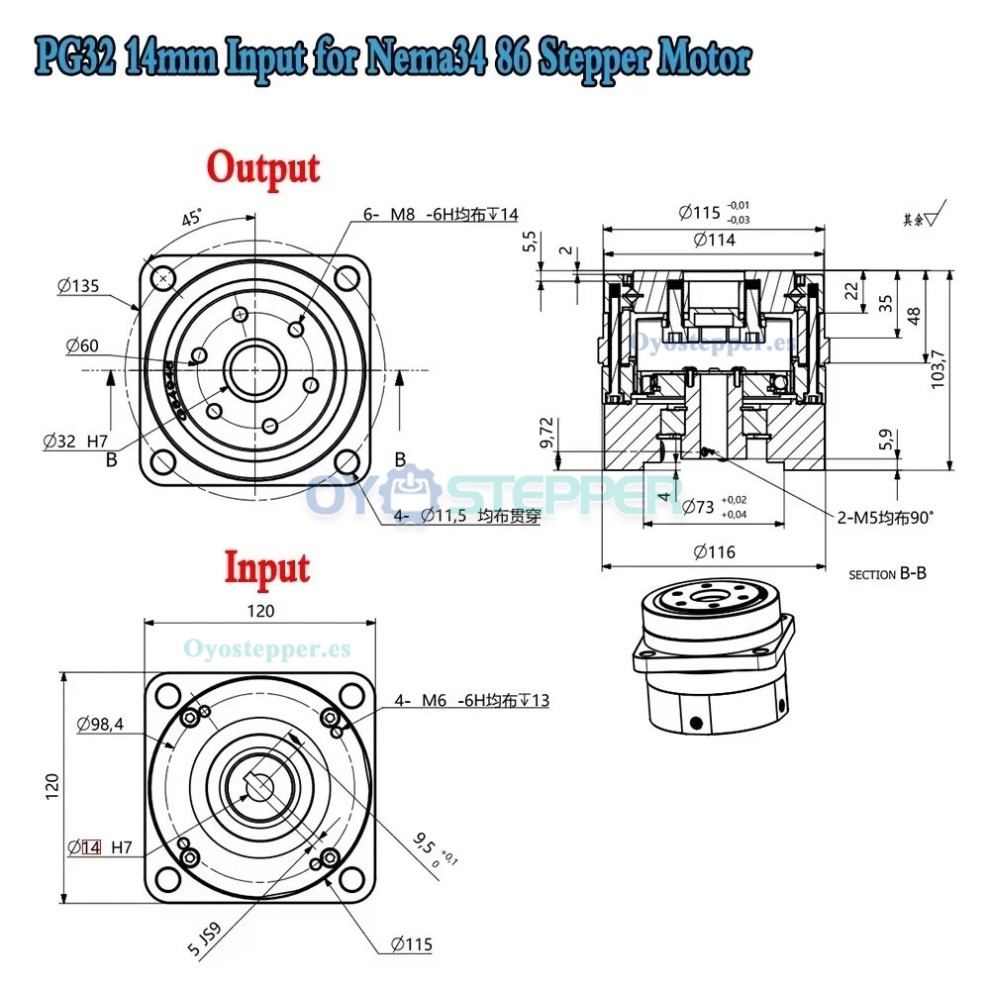

PG32 para motor Nema 34 (eje de 14 mm)

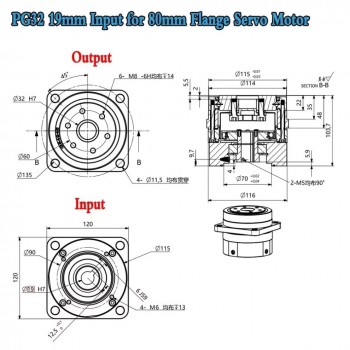

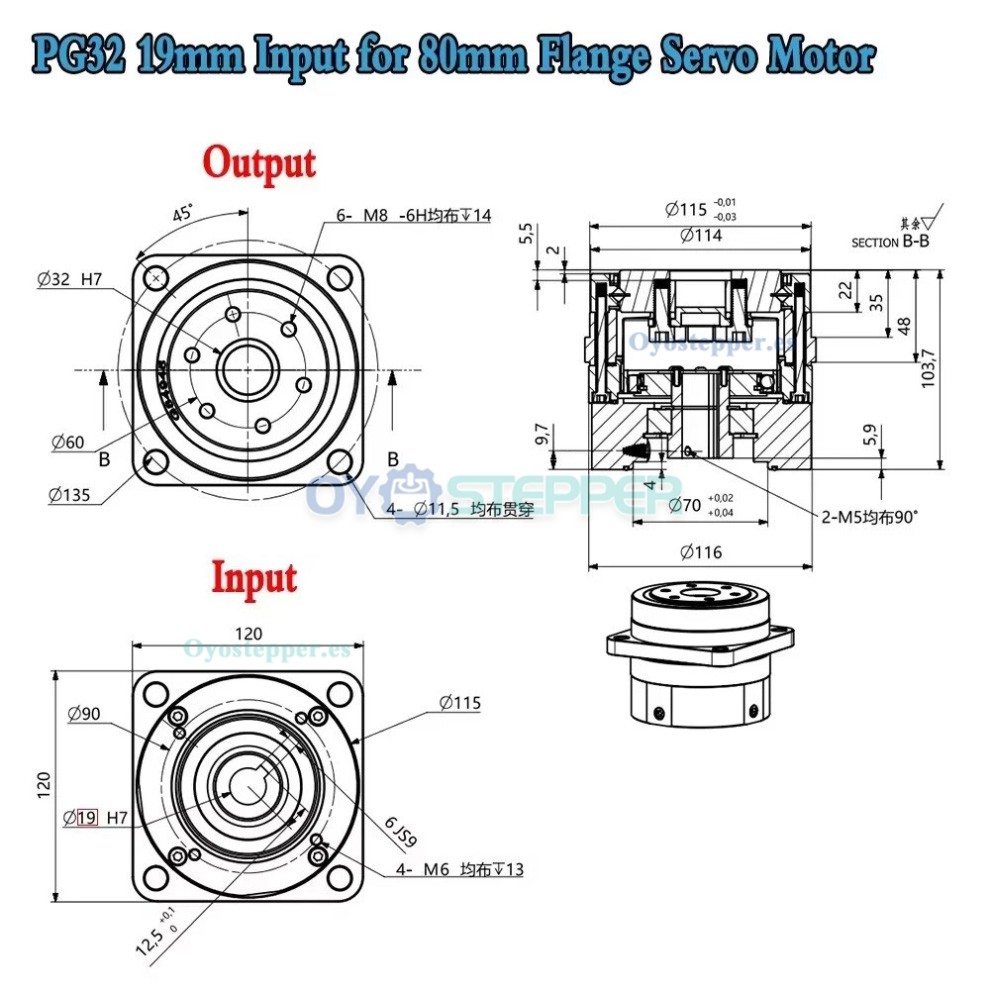

PG32 para servomotor de 80 mm (eje de 19 mm)

Características:

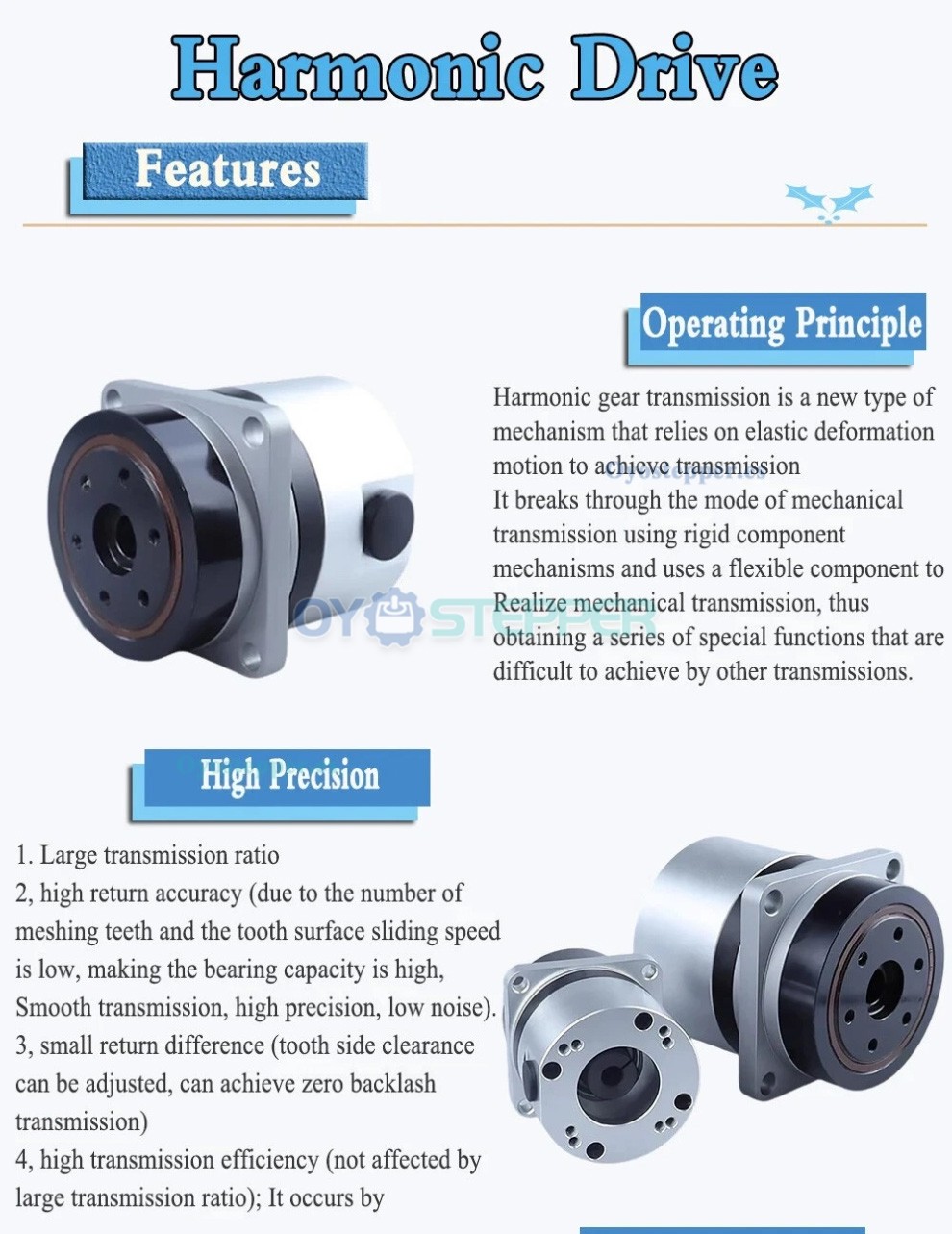

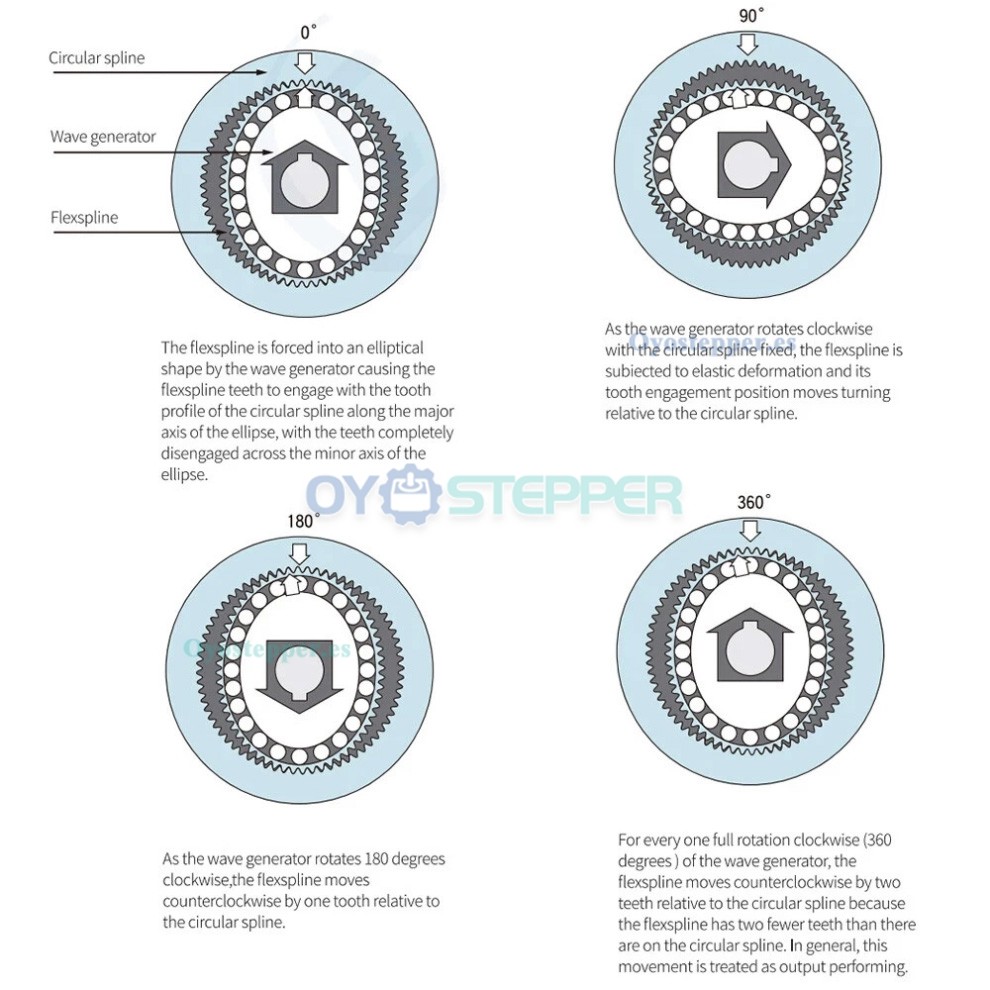

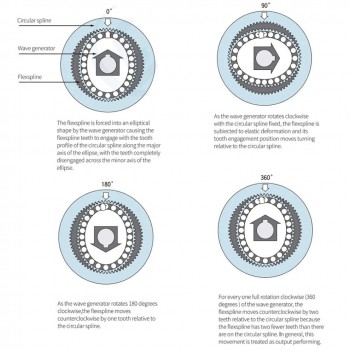

Múltiples dientes engranan simultáneamente en dos posiciones simétricas (separadas 180°), lo que ayuda a distribuir uniformemente los errores de paso.

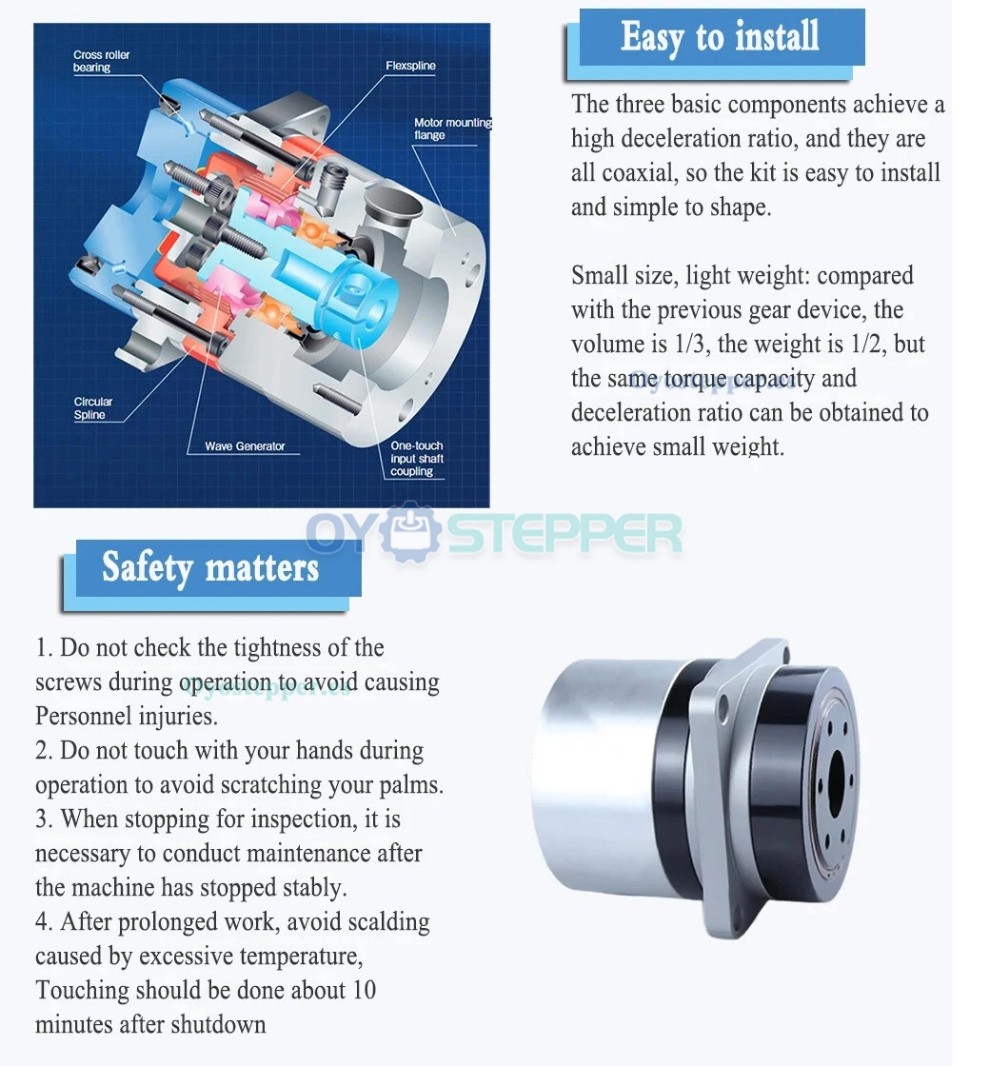

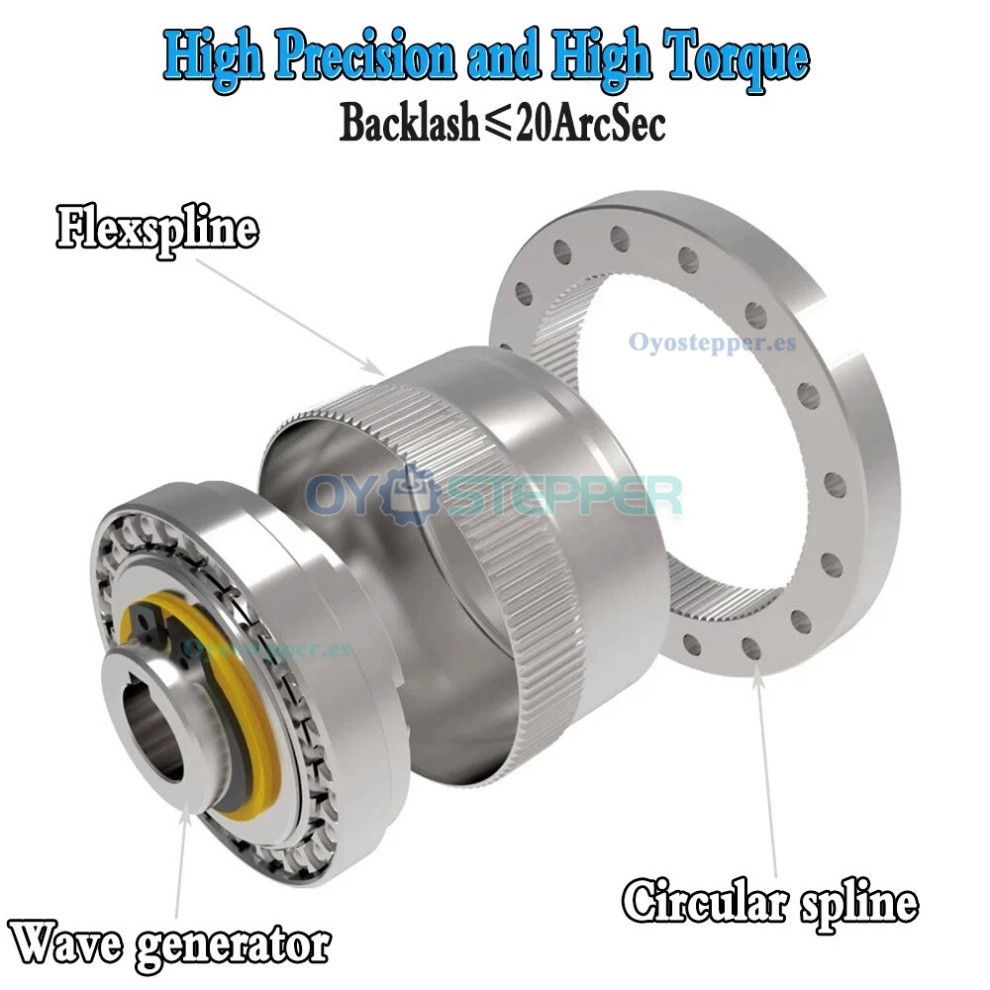

El reductor armónico de una etapa ofrece una relación de transmisión entre i = 30–500 dentro de una estructura coaxial compacta compuesta por tres componentes principales.

El engrane por contacto superficial de múltiples dientes simultáneamente ayuda a reducir la carga por unidad de área.

En comparación con sistemas de engranajes convencionales, la estructura contribuye a reducir el volumen y peso totales.

El proceso de engrane reduce la vibración y el ruido durante el movimiento.

Aplicaciones:

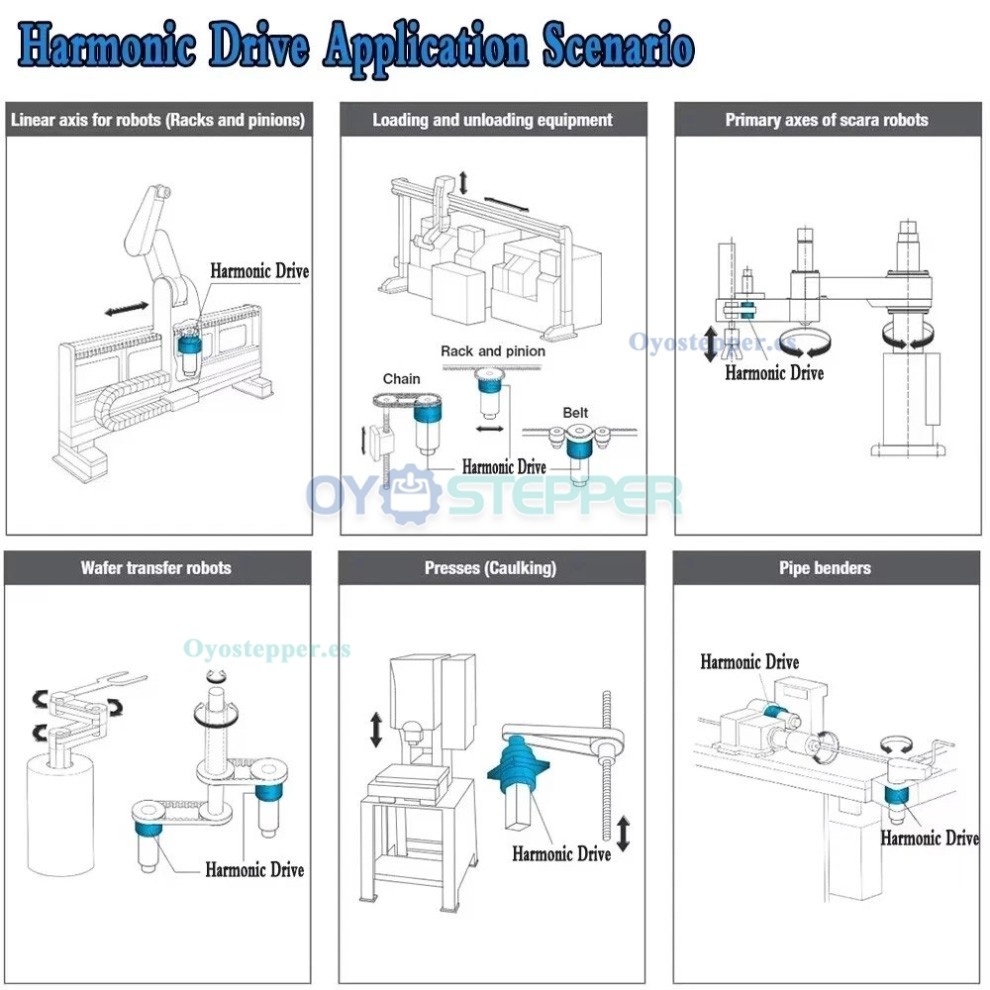

Aplicable a sistemas de movimiento que requieren posicionamiento preciso, como: articulaciones robóticas, robots industriales, mesas giratorias CNC, equipos de marcado láser, máquinas dosificadoras, plataformas ópticas o giratorias de prueba, sistemas de accionamiento de precisión, cabezales divisores, sistemas de radar, maquinaria de impresión y papel, equipos de bobinado y cableado, dispositivos de carpintería y ensayo, y otras configuraciones de automatización o medición.

Contenido del paquete:
1 × Reductor armónico
