Microreductor Armónico Serie MINIS/MINIF Relación 30/50/100:1 Caja de engranajes armónica

Microreductor Armónico Serie MINIS/MINIF Relación 30/50/100:1 Caja de engranajes armónica

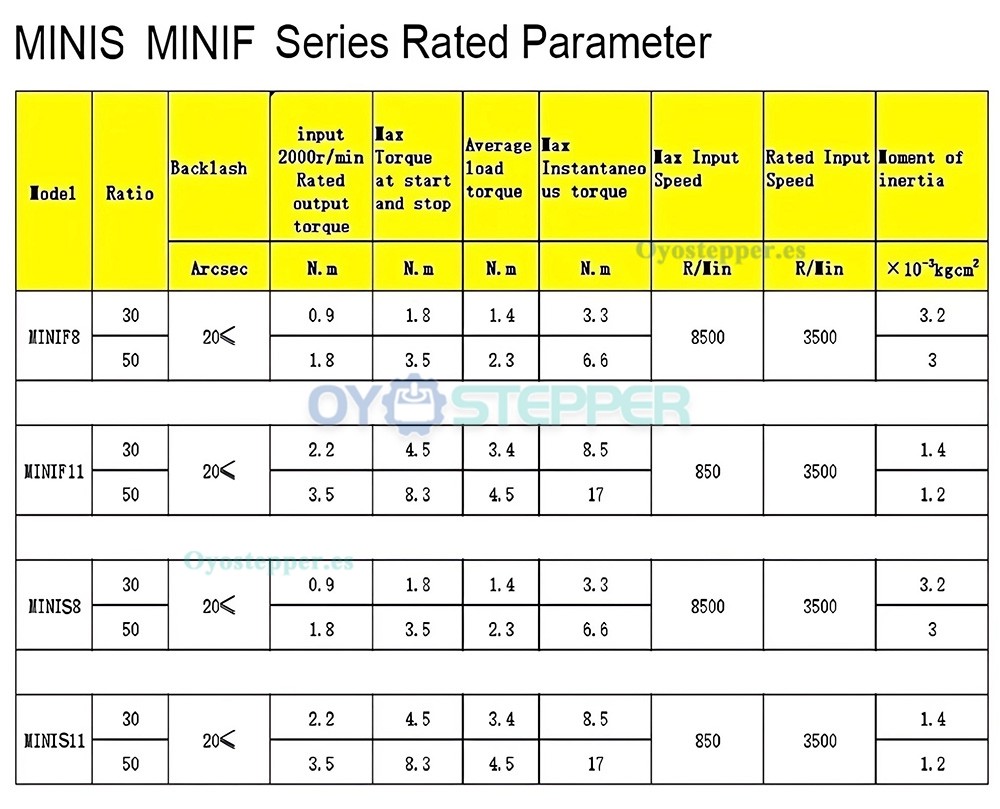

Modelos:

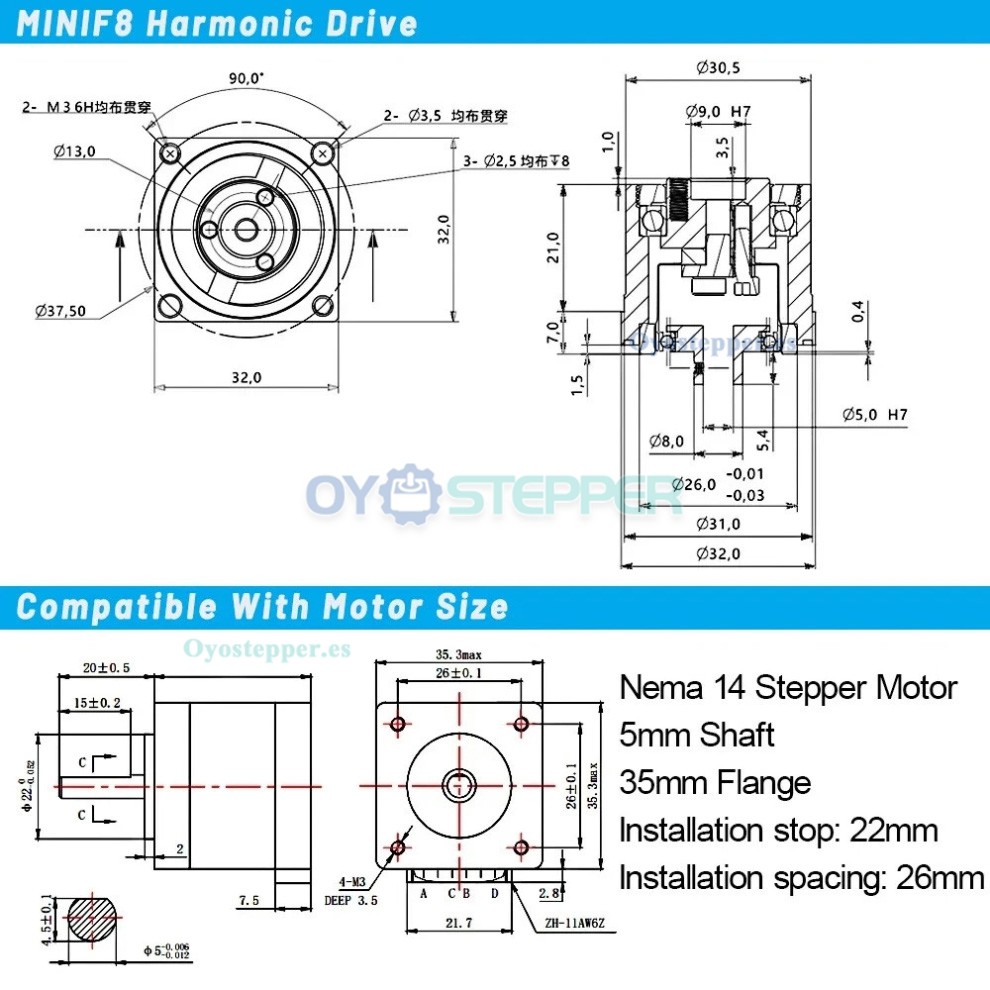

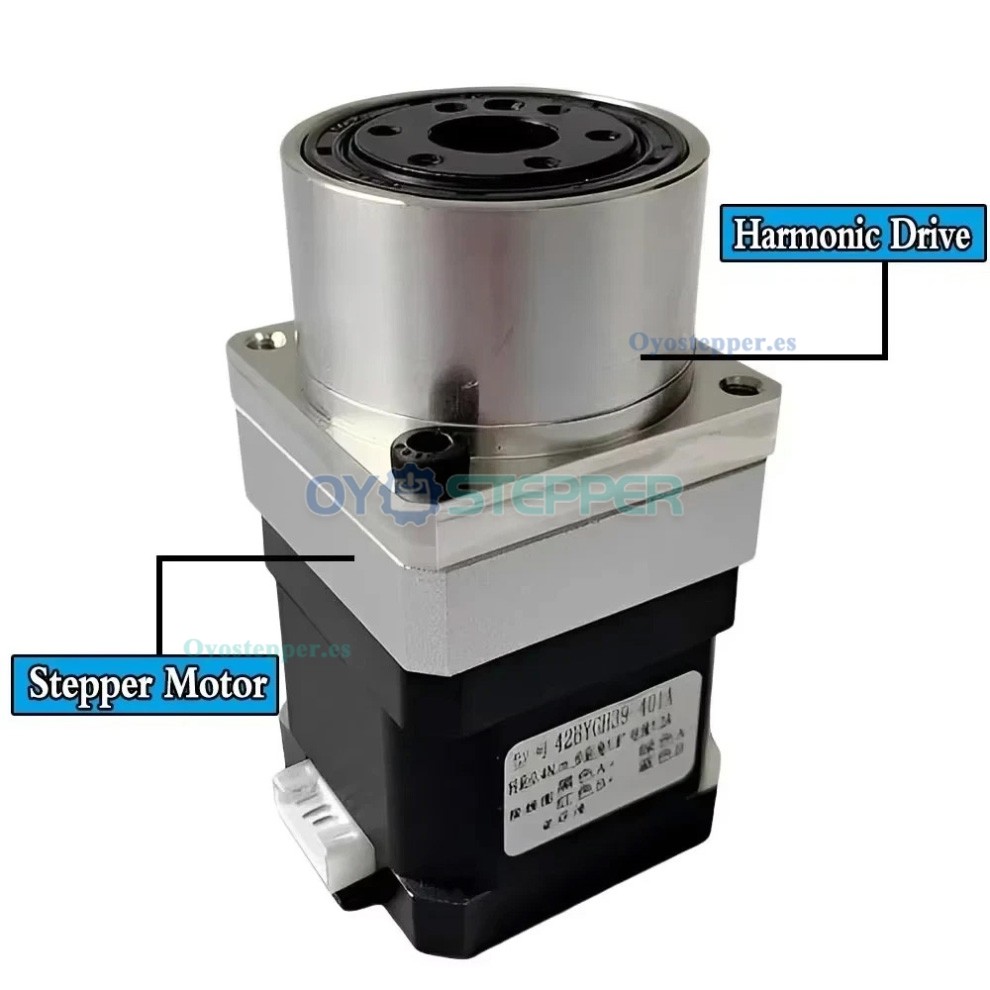

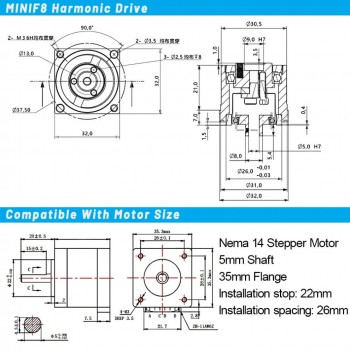

MINIF8 para motor paso a paso Nema 14 (eje de 5 mm)

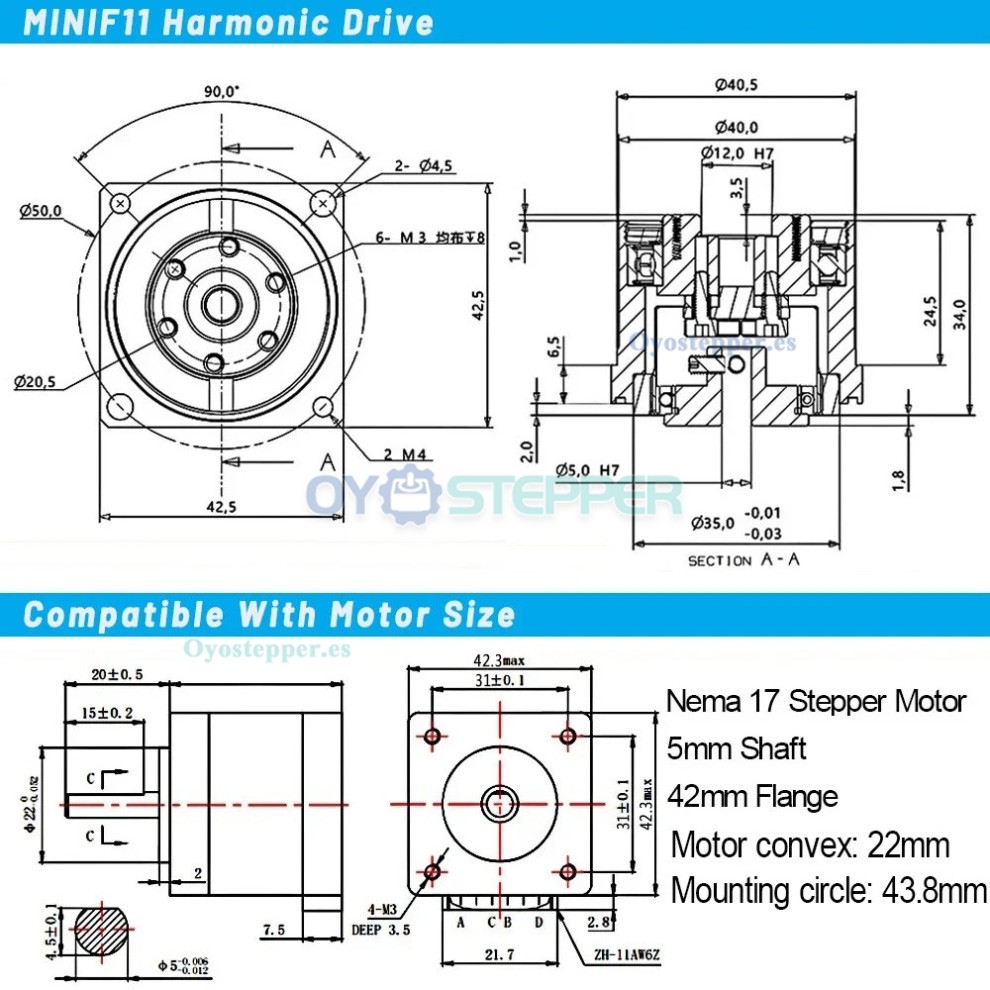

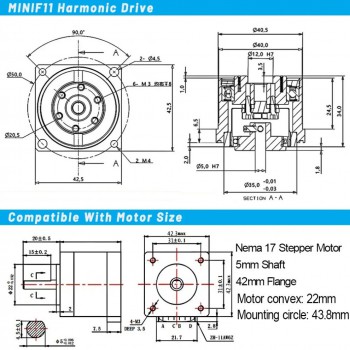

MINIF11 para motor paso a paso Nema 17 (eje de 5 mm)

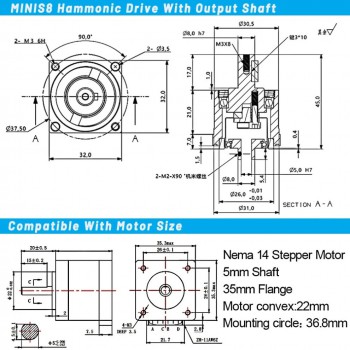

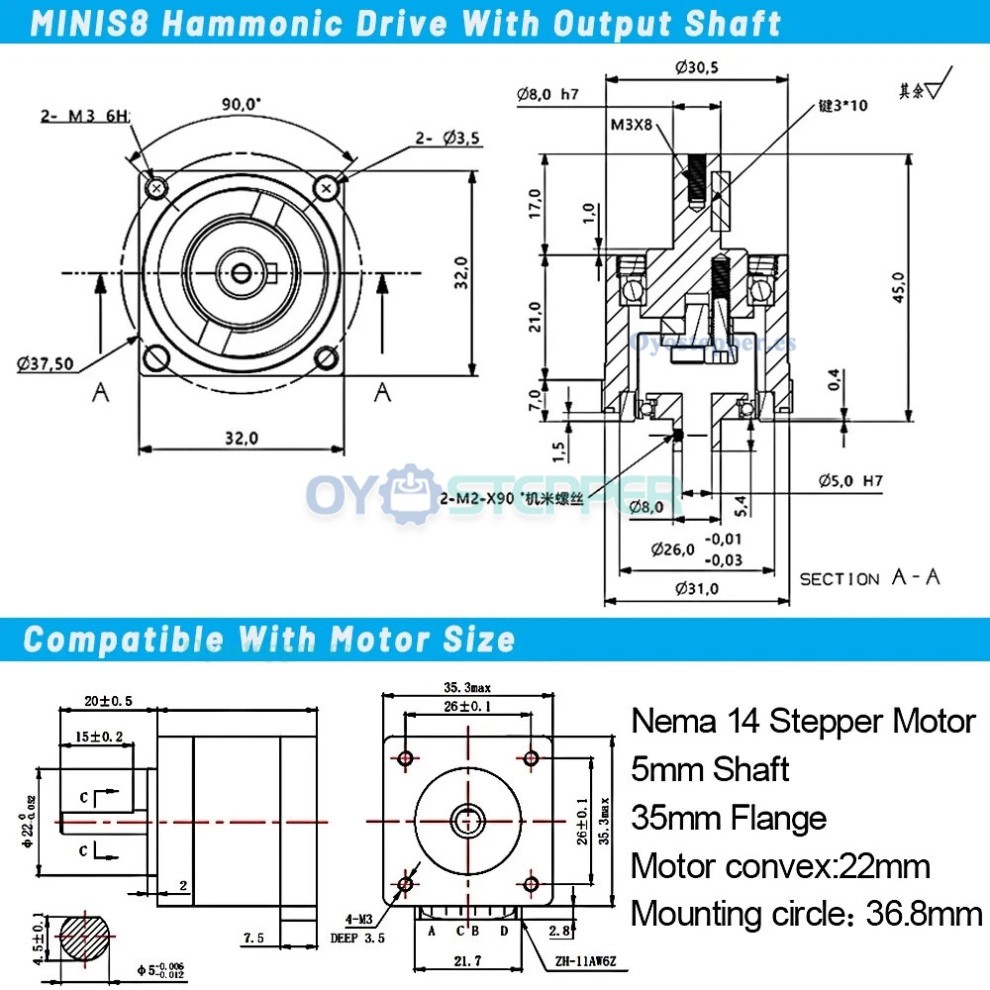

MINIS8 para motor paso a paso Nema 14 (eje de 5 mm)

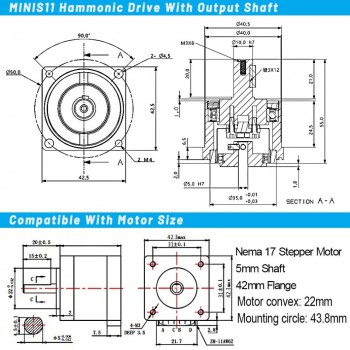

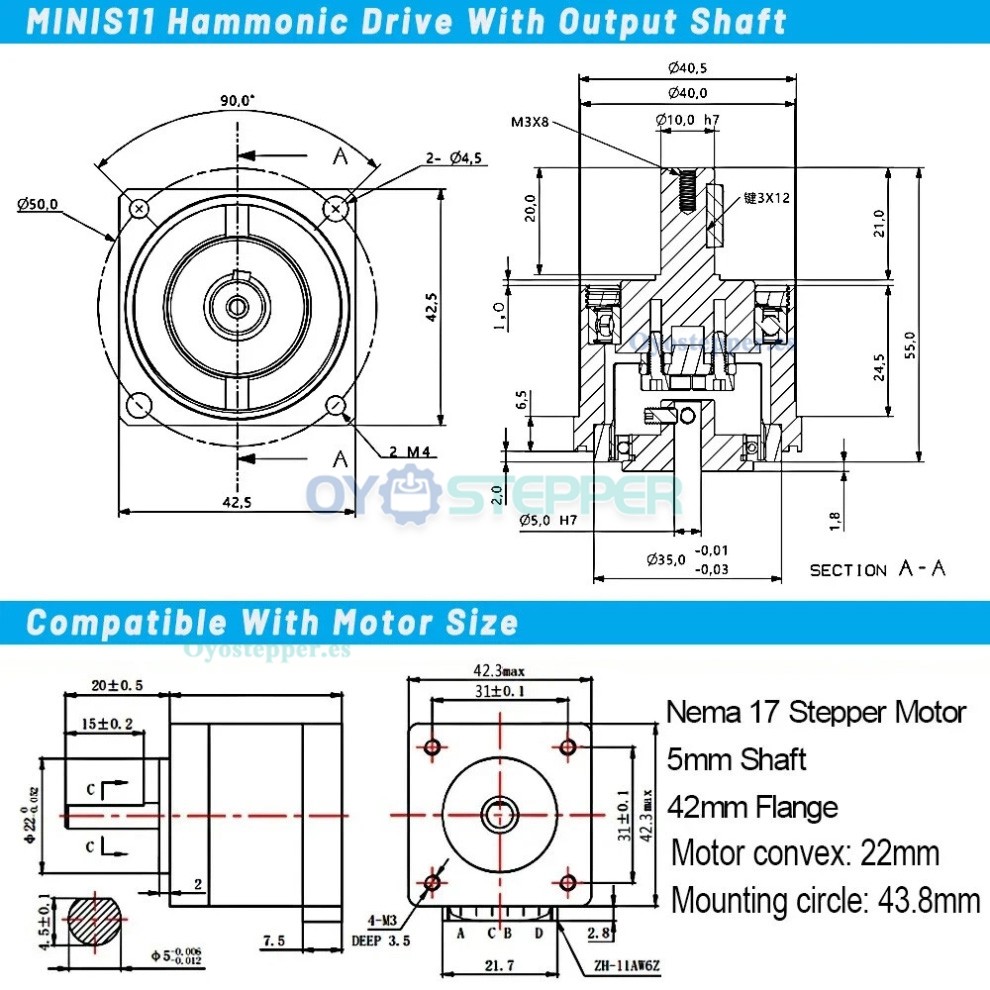

MINIS11 para motor paso a paso Nema 17 (eje de 5 mm)

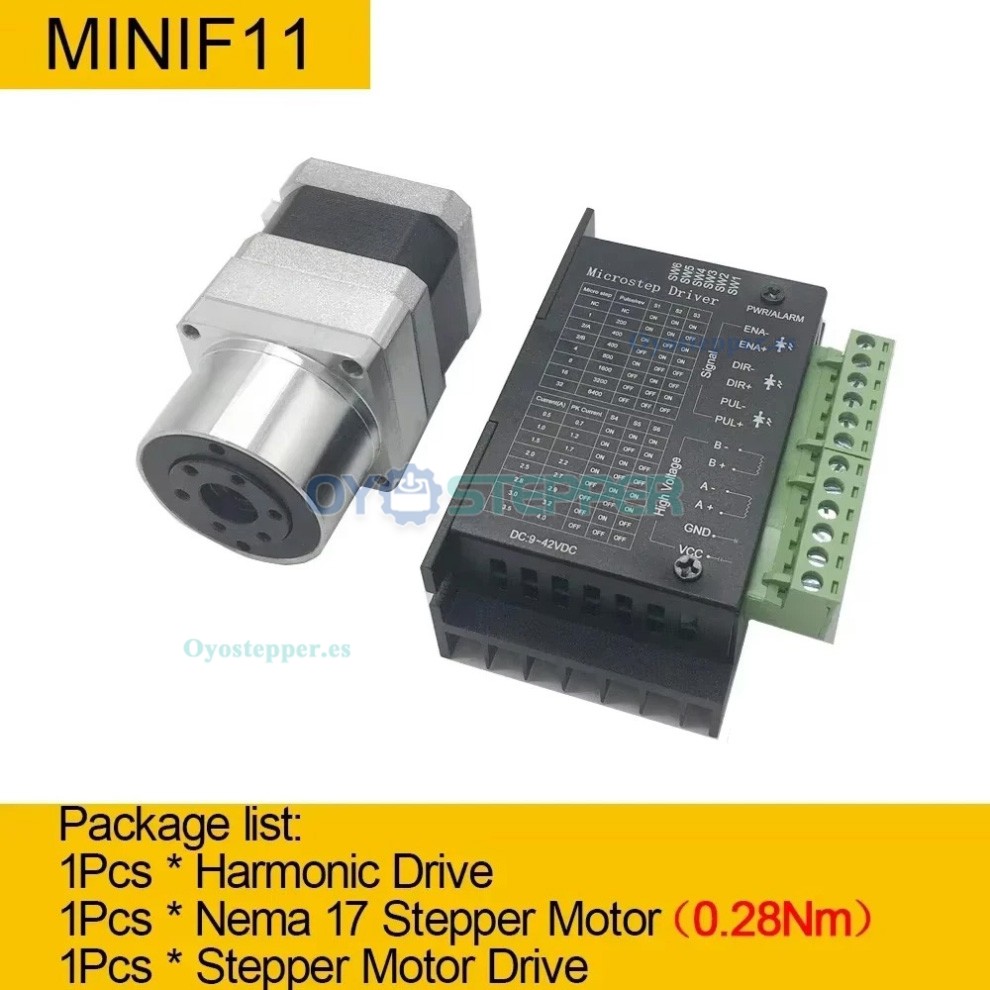

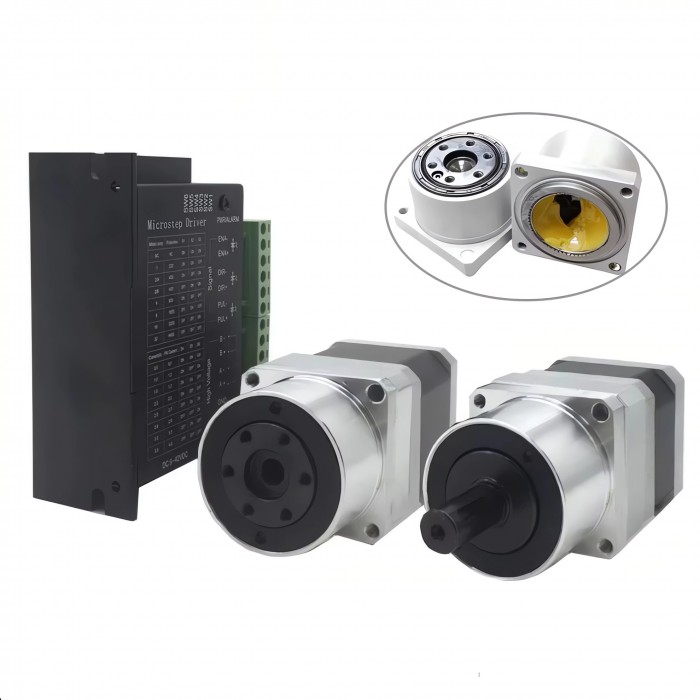

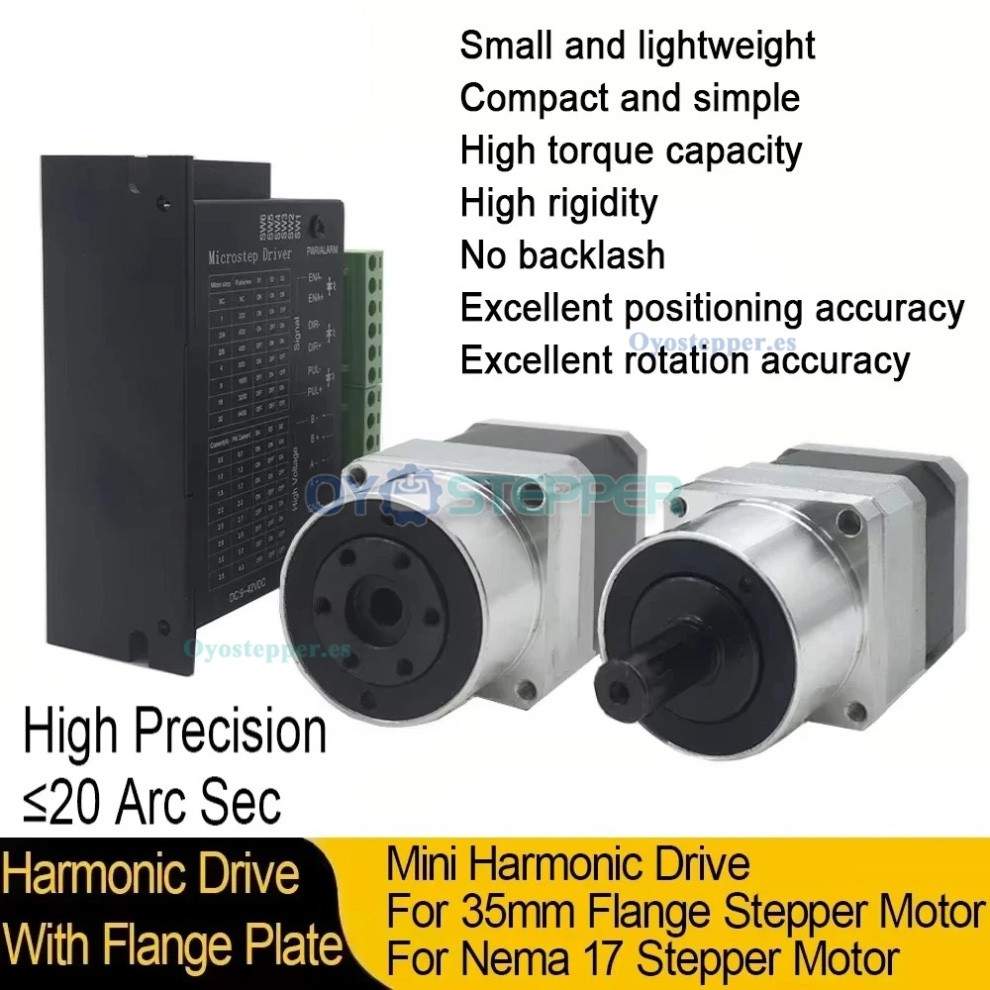

MINIF11 - Motor paso a paso de 42 mm - 0,28 Nm - Controlador TB6600

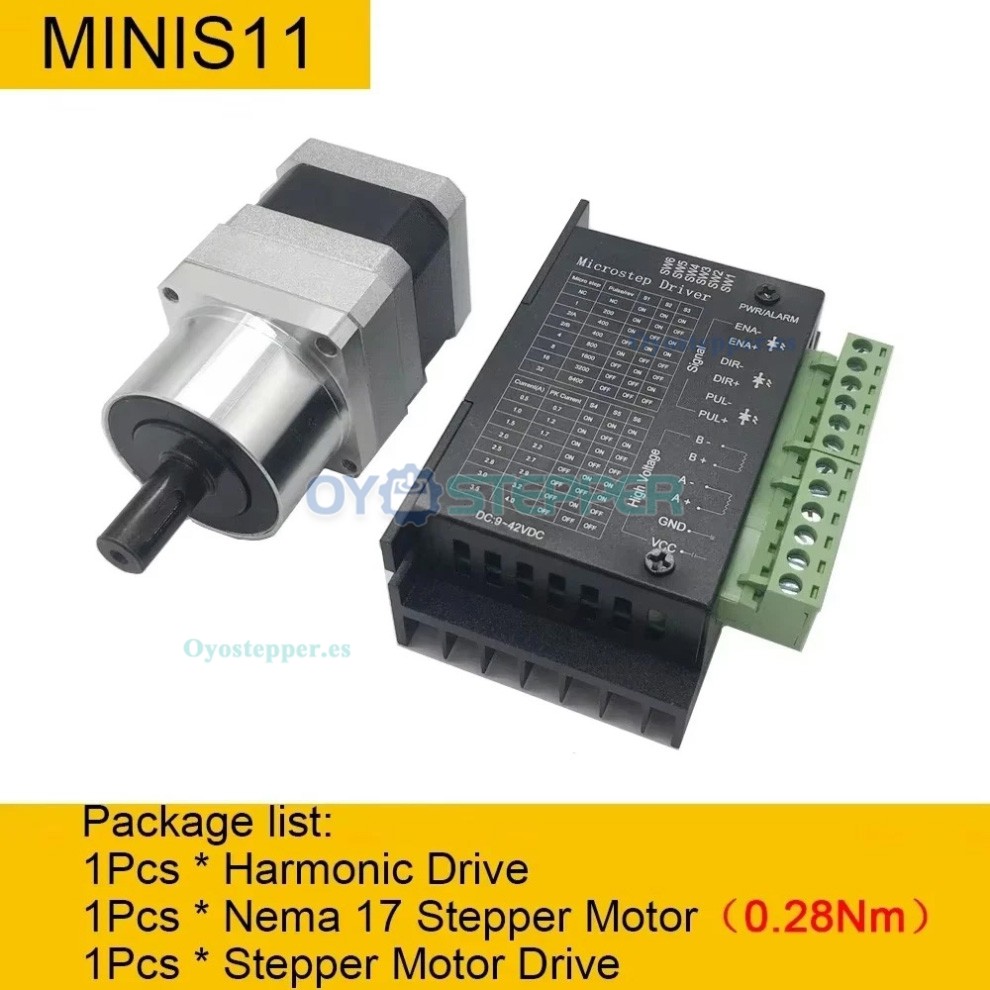

MINIS11 - Motor paso a paso de 42 mm - 0,28 Nm - Controlador TB6600

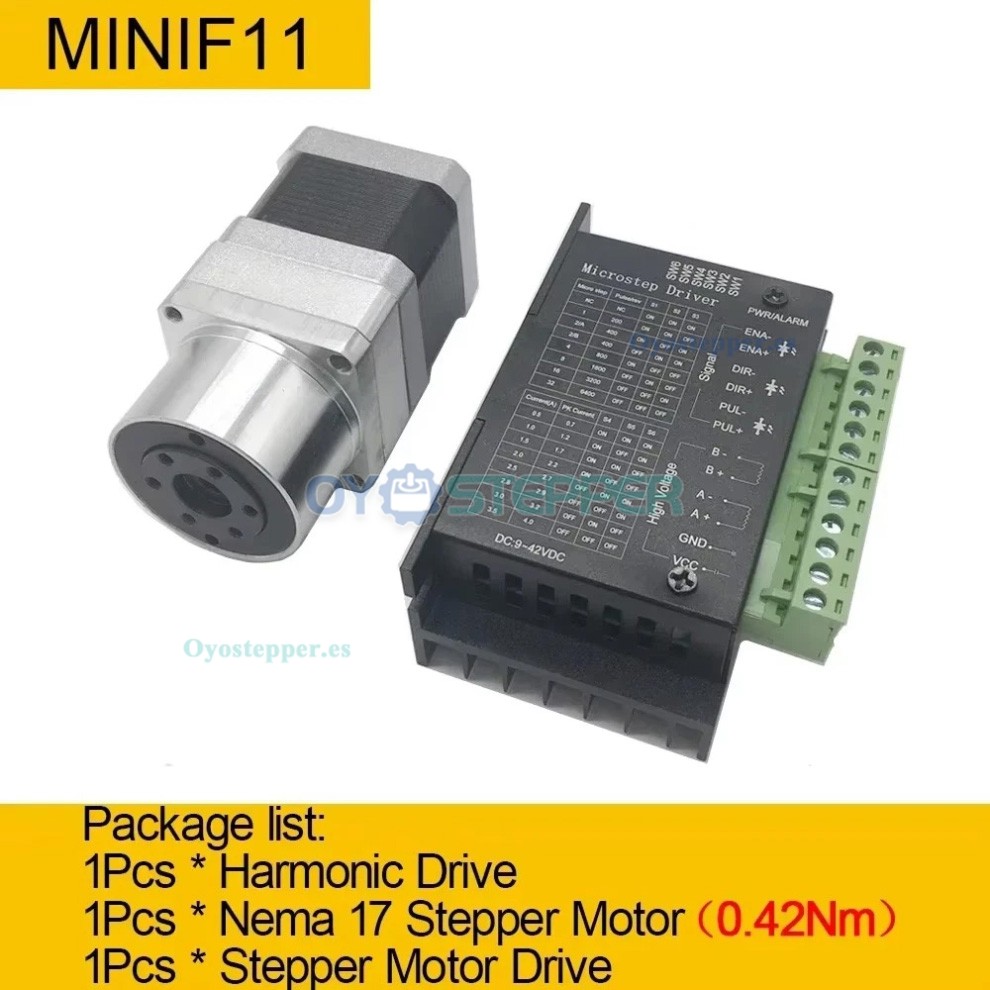

MINIF11 - Motor paso a paso de 42 mm - 0,42 Nm - Controlador TB6600

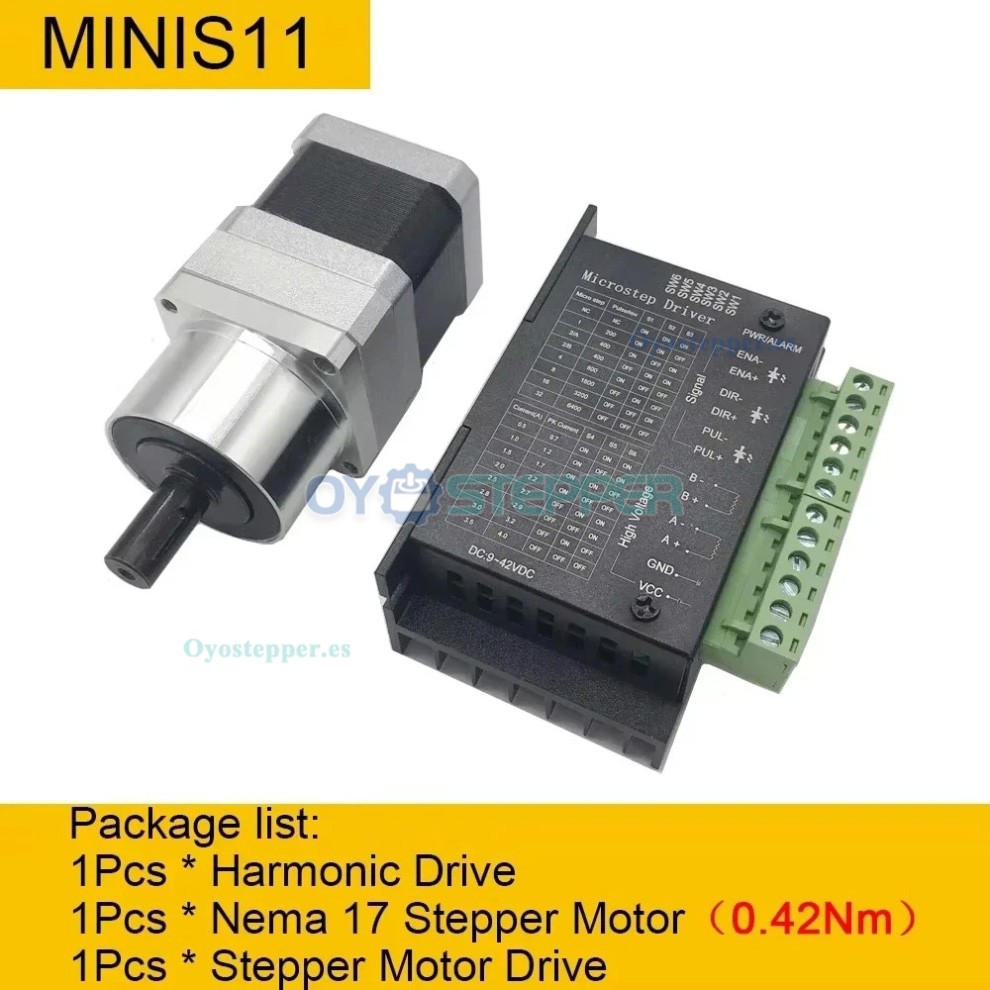

MINIS11 - Motor paso a paso de 42 mm - 0,42 Nm - Controlador TB6600

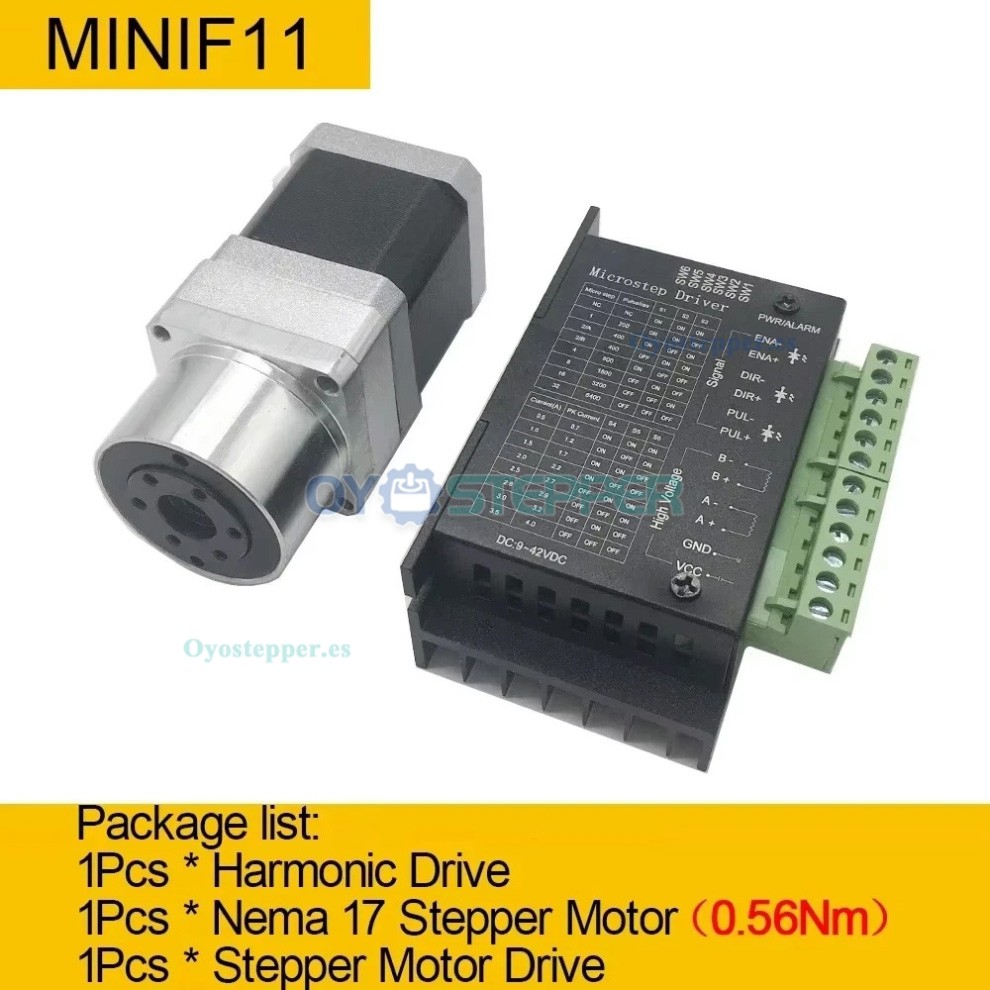

MINIF11 - Motor paso a paso de 42 mm - 0,56 Nm - Controlador TB6600

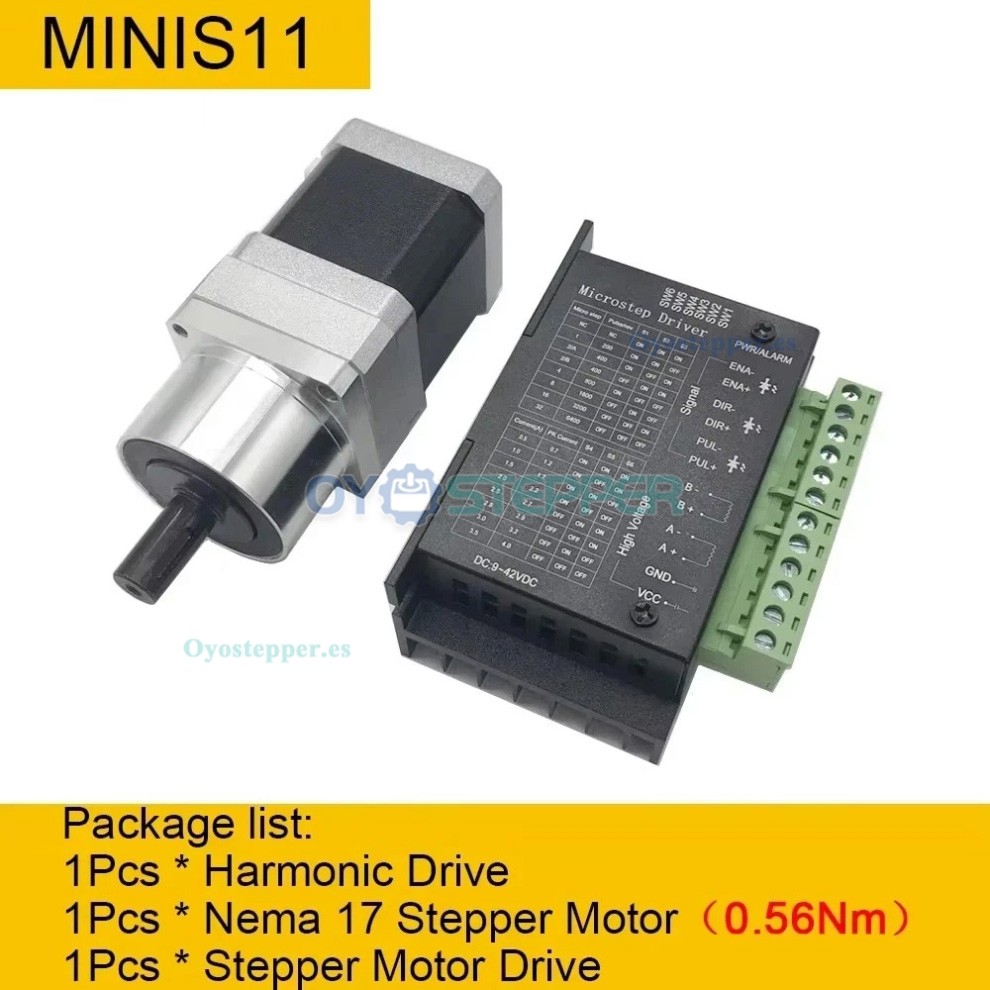

MINIS11 - Motor paso a paso de 42 mm - 0,56 Nm - Controlador TB6600
MINIF11 - Motor paso a paso de 42 mm - 0,7 Nm - Controlador TB6600 Controlador

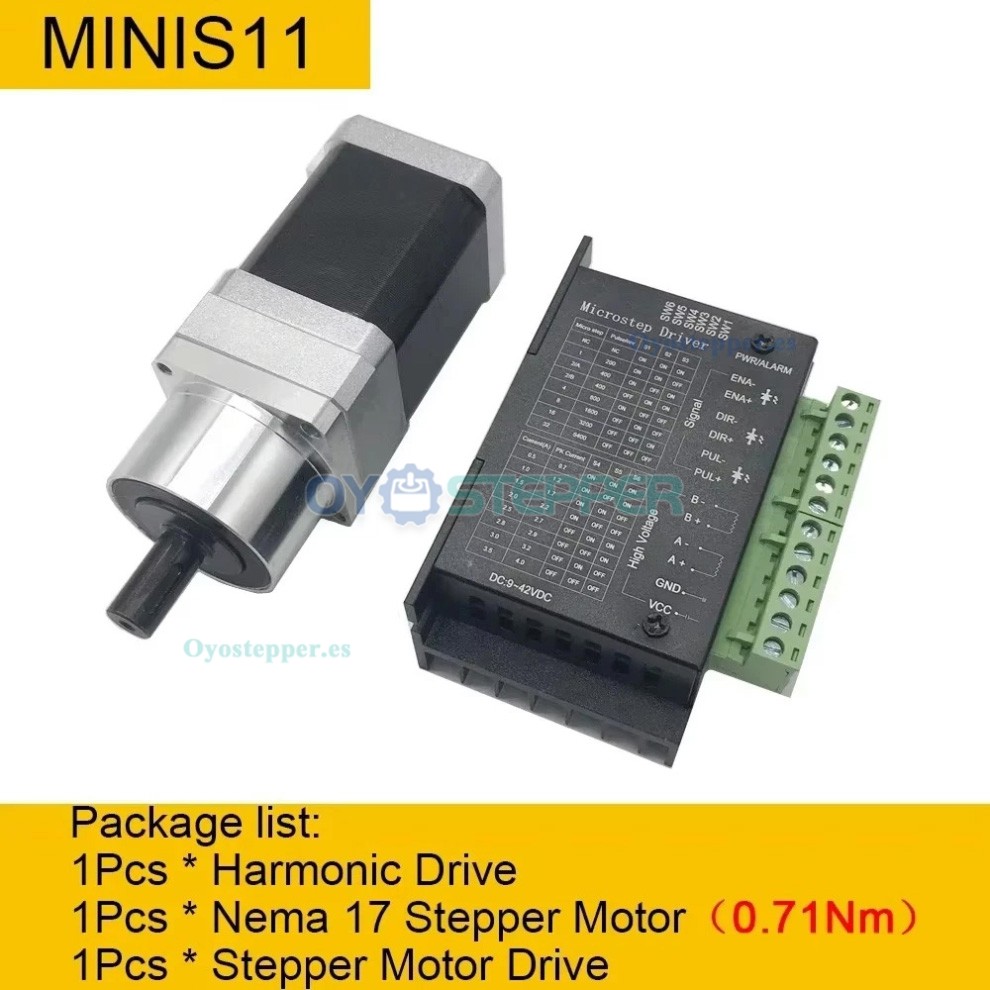

MINIS11-42mm Motor paso a paso - 0,7 Nm - Controlador TB6600;

Características:

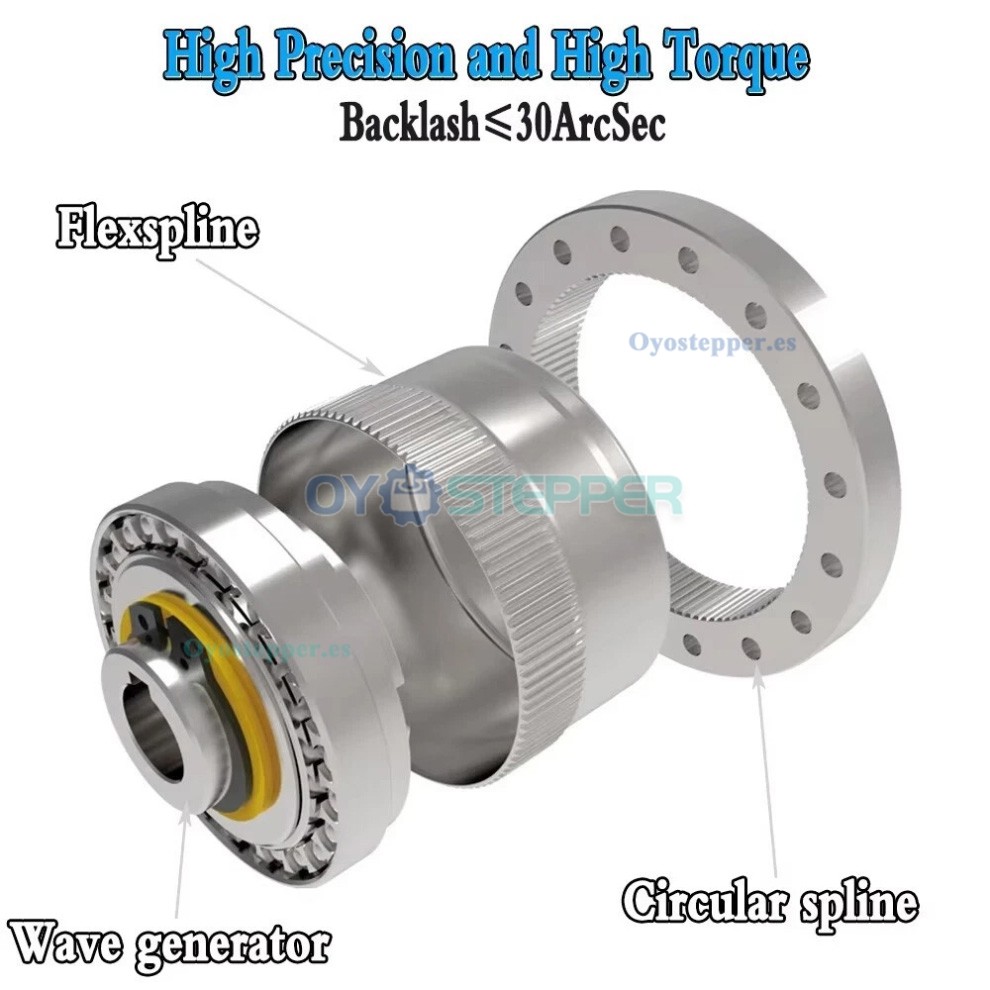

Múltiples dientes engranan simultáneamente en dos posiciones simétricas (separadas 180°), lo que ayuda a distribuir uniformemente los errores de paso.

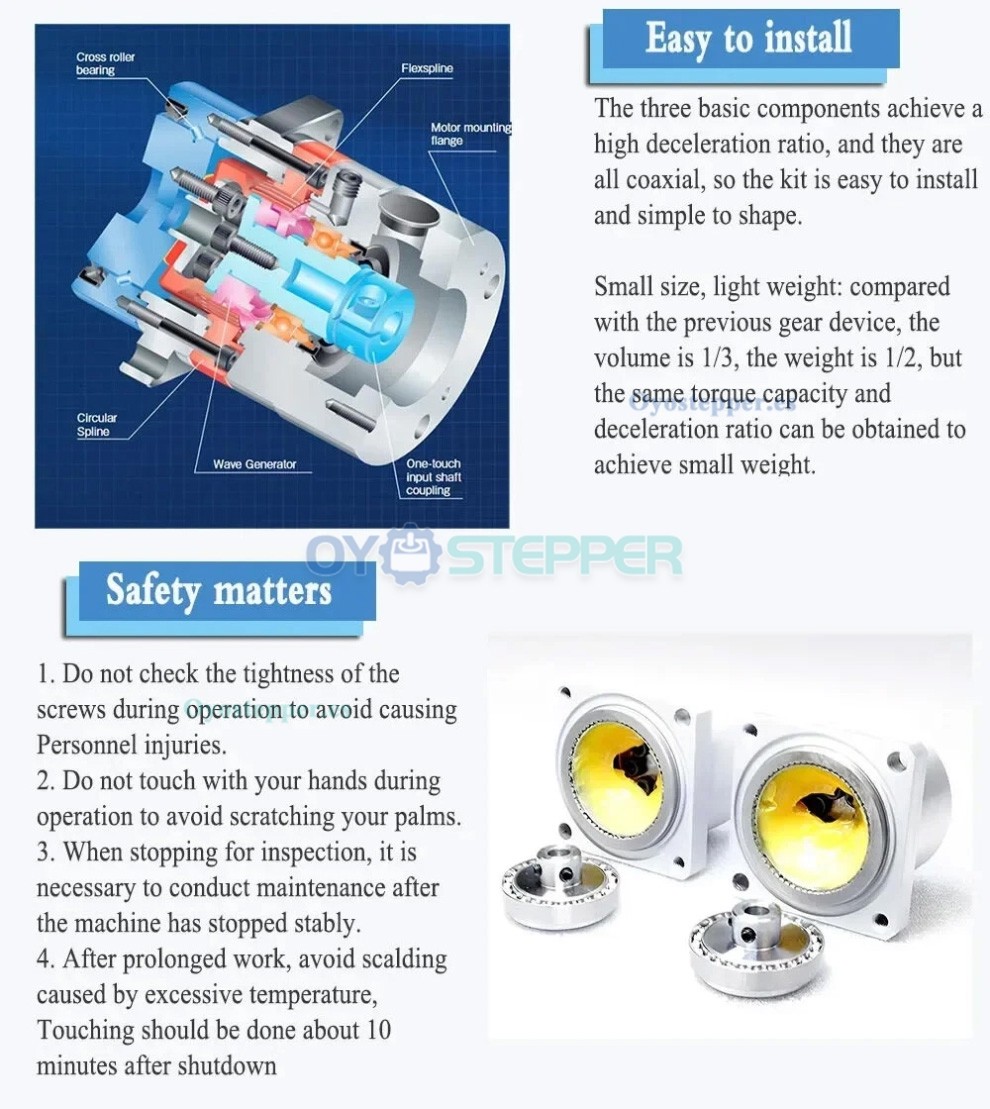

El reductor armónico de una etapa ofrece una relación de transmisión entre i = 30‑500 dentro de una estructura coaxial compacta compuesta por tres componentes principales.

El engrane por contacto superficial de múltiples dientes simultáneamente ayuda a reducir la carga por unidad de área.

En comparación con sistemas de engranajes convencionales, la estructura contribuye a reducir el volumen y peso totales.

El proceso de engrane reduce la vibración y el ruido durante el movimiento.

Aplicaciones:
Aplicable a sistemas de movimiento que requieren posicionamiento preciso, como: articulaciones robóticas, robots industriales, mesas giratorias CNC, equipos de marcado láser, máquinas dosificadoras, plataformas ópticas o giratorias de prueba, sistemas de accionamiento de precisión, cabezales divisores, sistemas de radar, maquinaria de impresión y papel, equipos de bobinado y cableado, dispositivos de carpintería y ensayo, y otras configuraciones de automatización o medición.

Contenido del paquete:
1 × Reductor armónico
1 × Brida de montaje para motor
