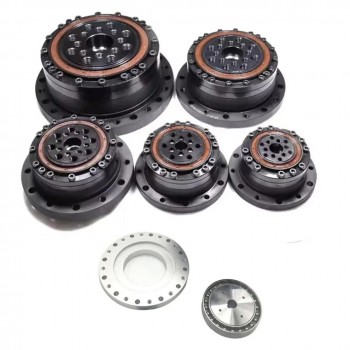

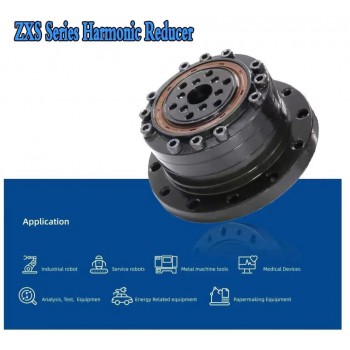

Caja de Cambios Armónica Serie ZXS Tipo Copa Relación 30:1-160:1 para Motor Paso a Paso/Servo
Caja de Cambios Armónica Serie ZXS Tipo Copa Relación 30:1-160:1 para Motor Paso a Paso/Servo

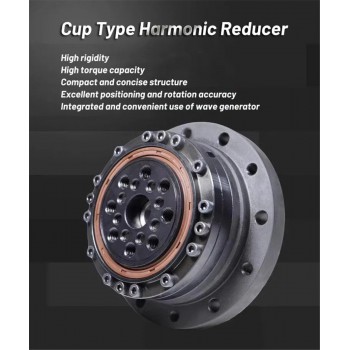

Características:

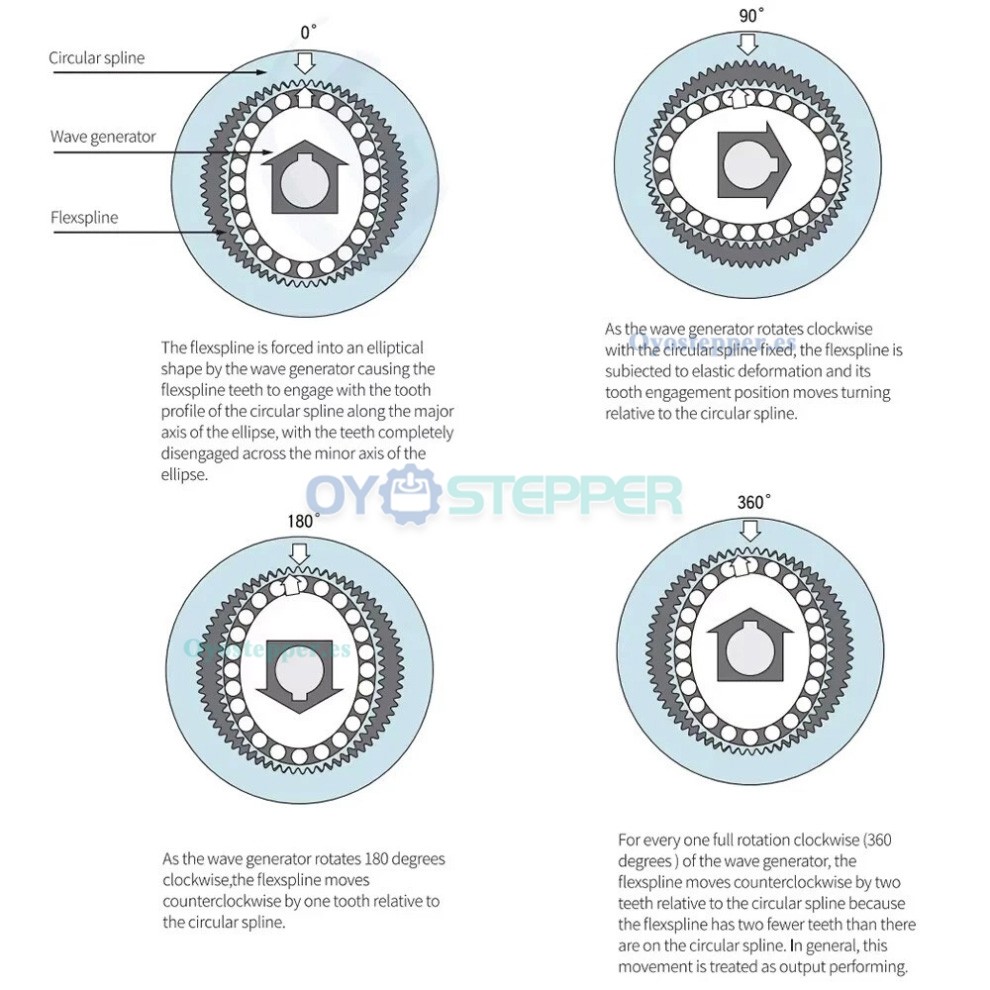

Múltiples dientes engranan simultáneamente en dos posiciones simétricas (separadas 180°), lo que ayuda a distribuir uniformemente los errores de paso.
El reductor armónico de una etapa ofrece una relación de transmisión entre i = 30–500 dentro de una estructura coaxial compacta compuesta por tres componentes principales.
El engrane por contacto superficial de múltiples dientes simultáneamente ayuda a reducir la carga por unidad de área.
En comparación con sistemas de engranajes convencionales, la estructura contribuye a reducir el volumen y peso totales.
El proceso de engrane reduce la vibración y el ruido durante el movimiento.
Aplicaciones:

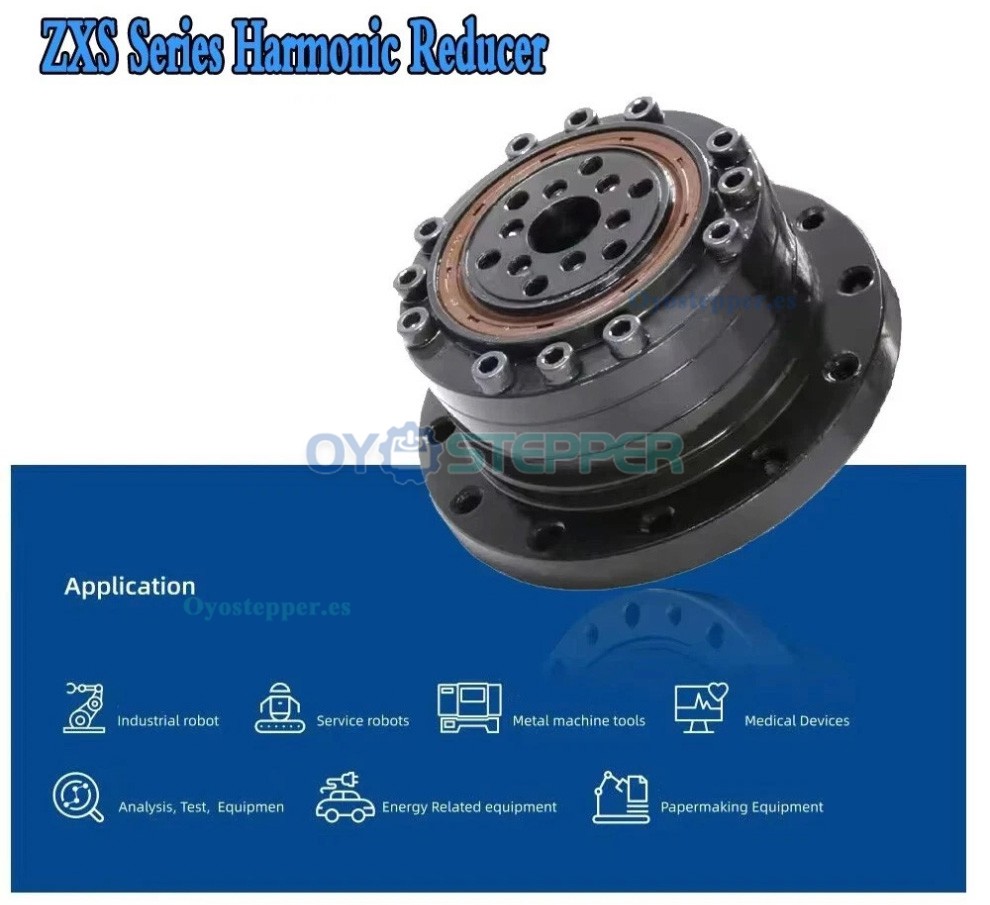

Aplicable a sistemas de movimiento que requieren posicionamiento preciso, como: articulaciones robóticas, robots industriales, mesas giratorias CNC, equipos de marcado láser, máquinas dosificadoras, plataformas ópticas o giratorias de prueba, sistemas de accionamiento de precisión, cabezales divisores, sistemas de radar, maquinaria de impresión y papel, equipos de bobinado y cableado, dispositivos de carpintería y ensayo, y otras configuraciones de automatización o medición.
Contenido del paquete:

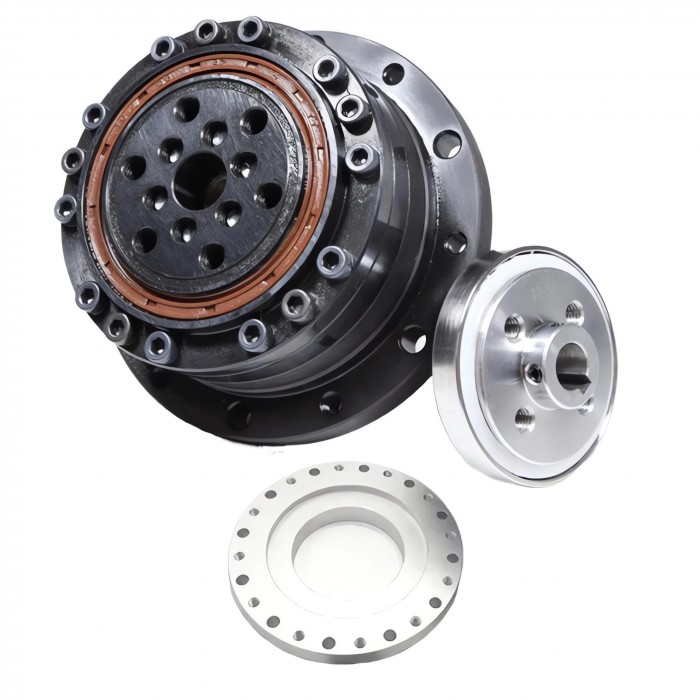

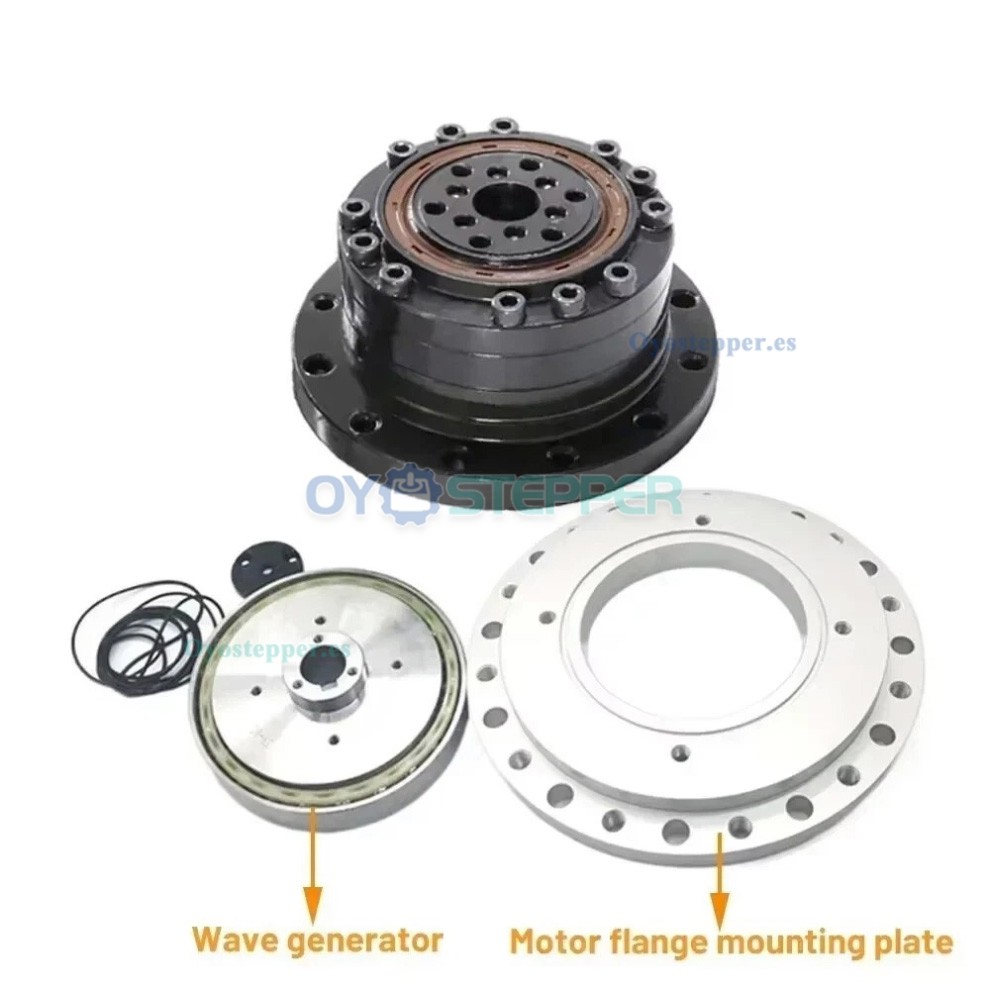

1 × Reductor armónico

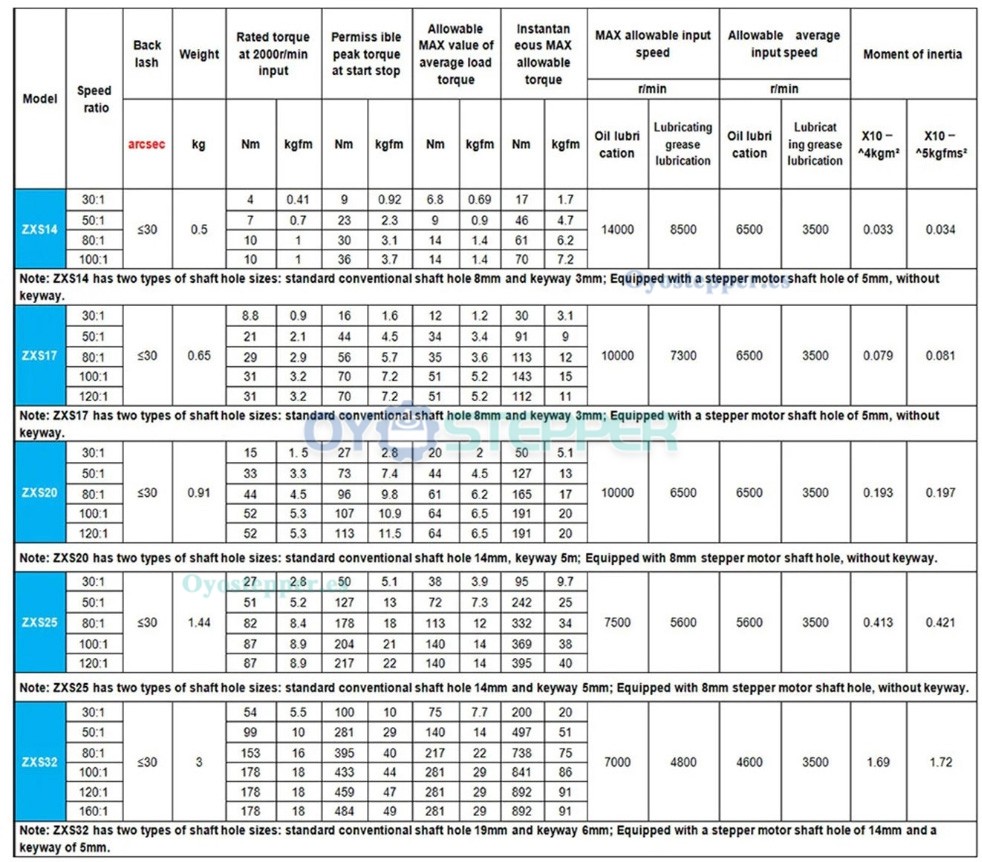

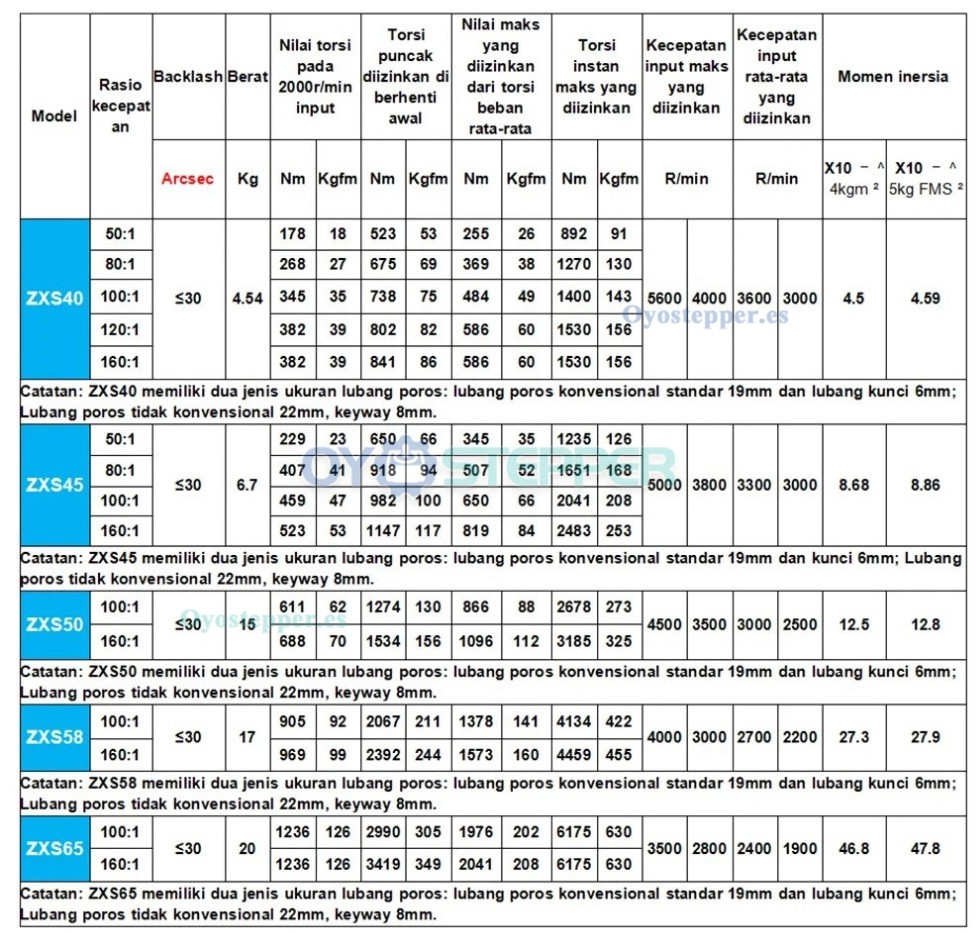

| Especificación de caja de cambios | |
|---|---|

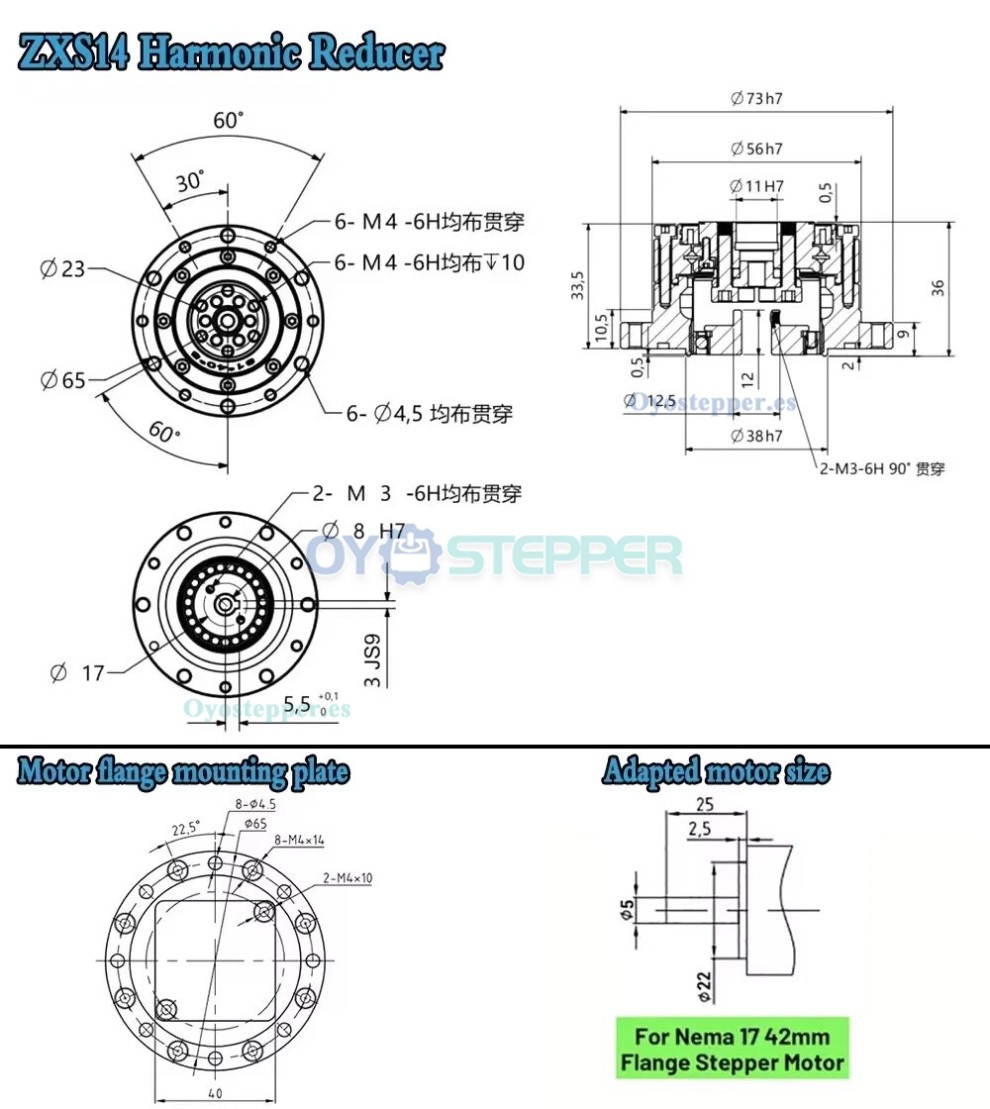

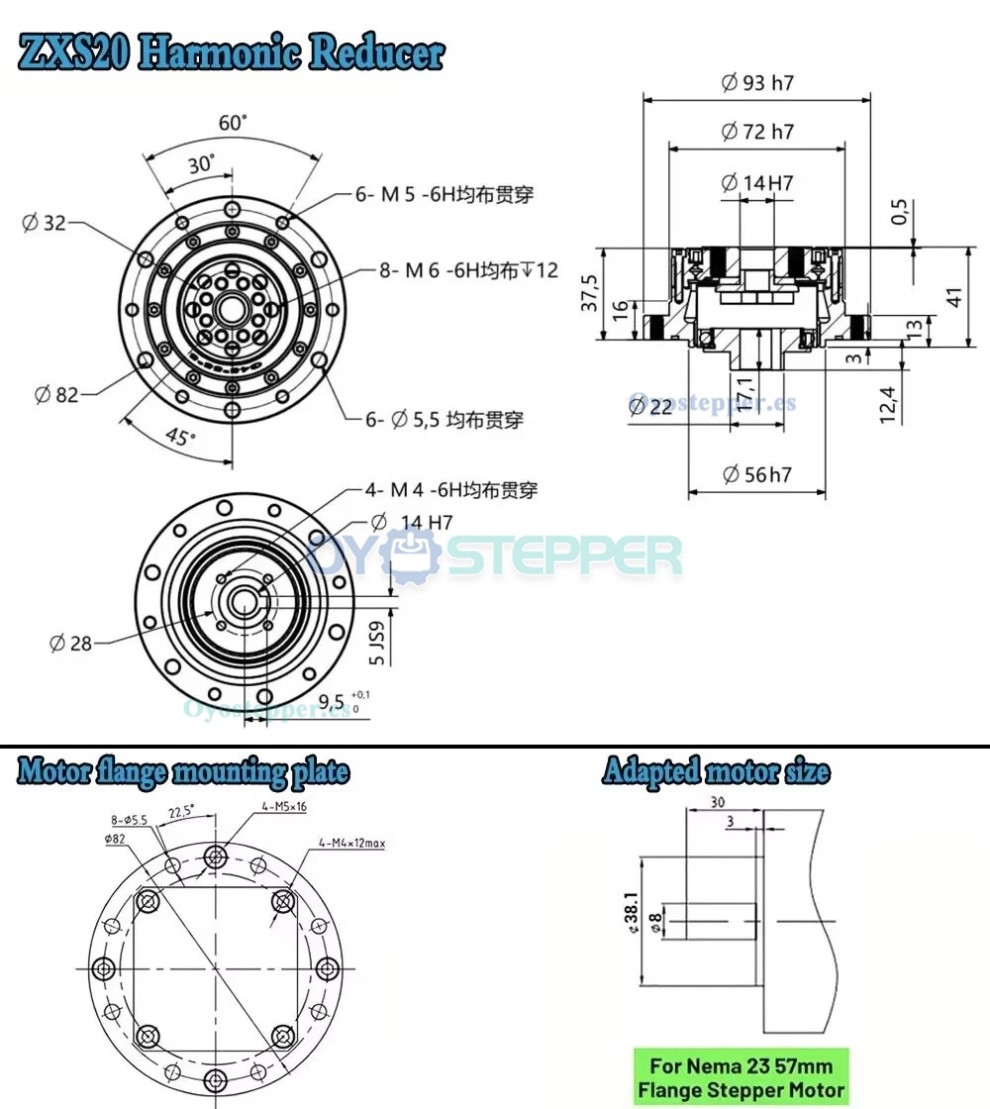

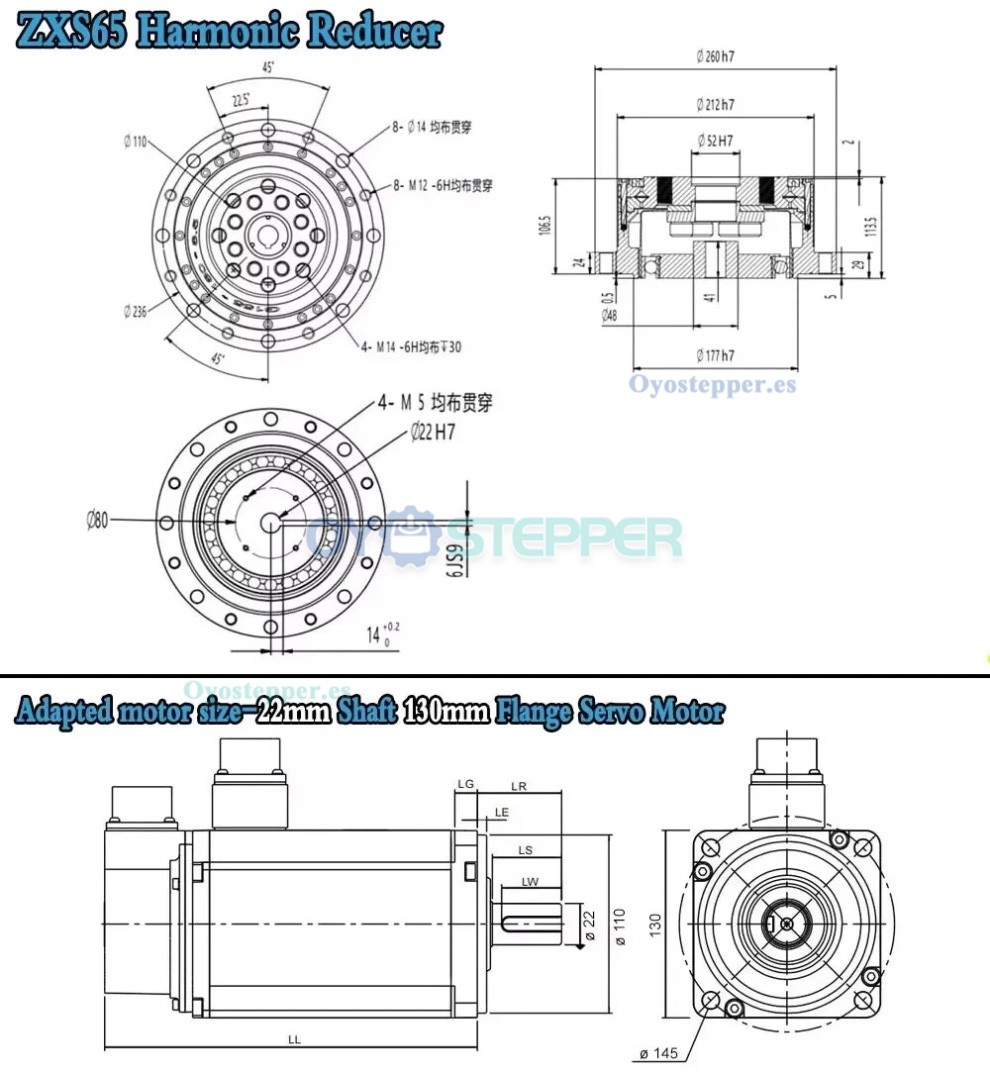

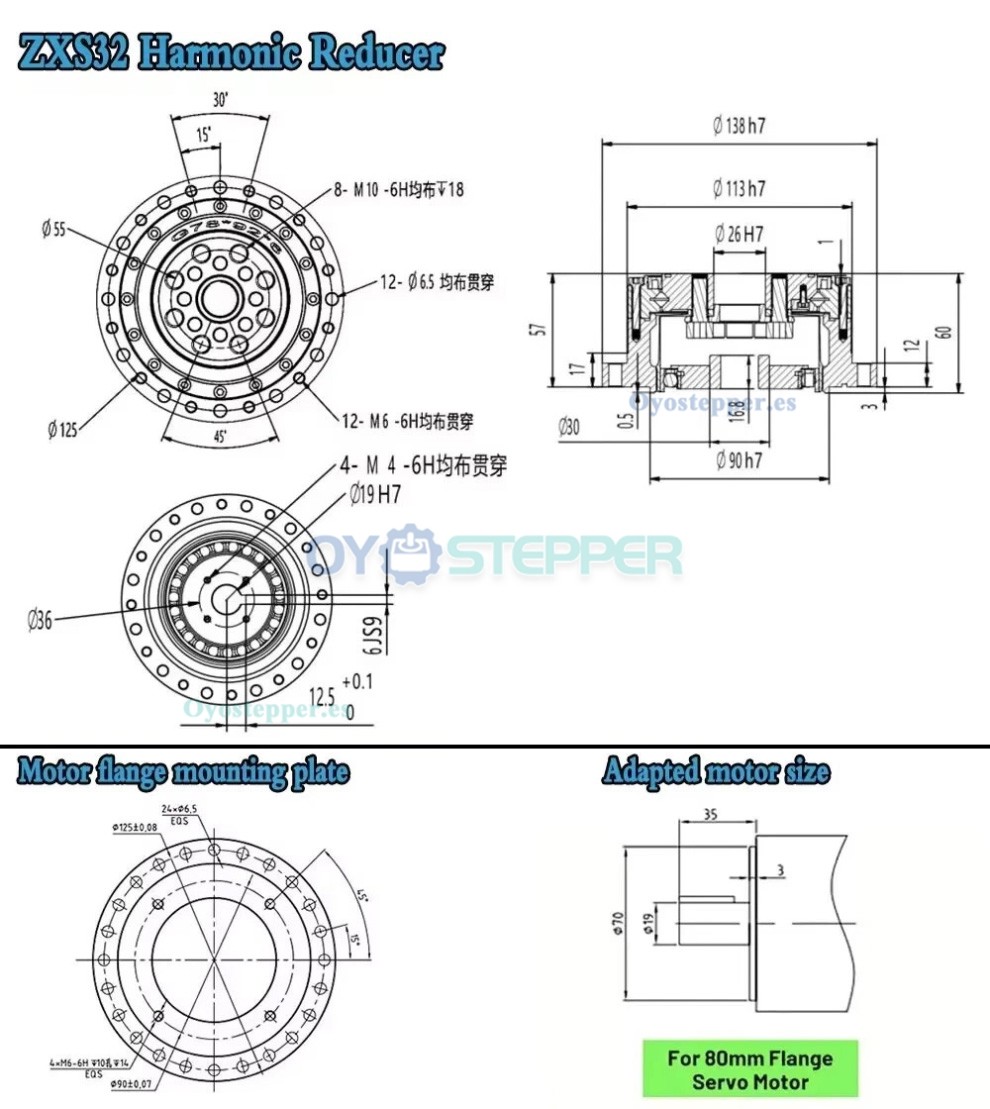

| Motor compatible | Motor paso a paso Nema 17 / Motor paso a paso Nema 23 / Servomotor de 40 mm / Servomotor de 60 mm / Servomotor de 110 mm / Servomotor de 130 mm |

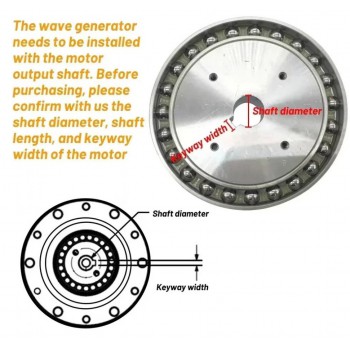

| Diámetro del eje de entrada(mm) | 5mm / 8mm / 14mm / 18mm / 19mm / 22mm |
| Relación de transmission | 30:1 / 50:1 / 80:1 / 100:1 / 120:1 |
| Tipo de caja de cambios | Reductor de armónicos |
| Holgura sin carga(Max.°) | ≤ 30minutos de arco |
