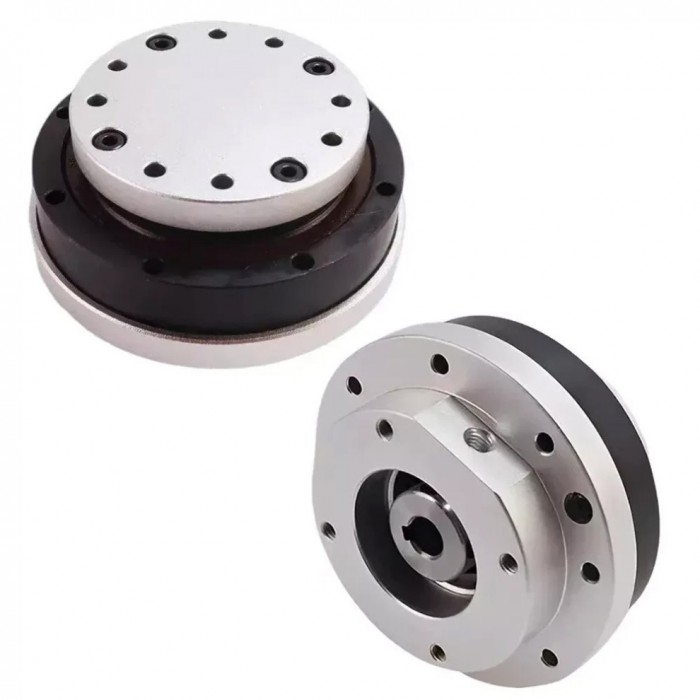

Reductor Harmonic Drive Serie FA Relación 30:1-120:1 para Servomotor
Reductor Harmonic Drive Serie FA Relación 30:1-120:1 para Servomotor
Modelos:

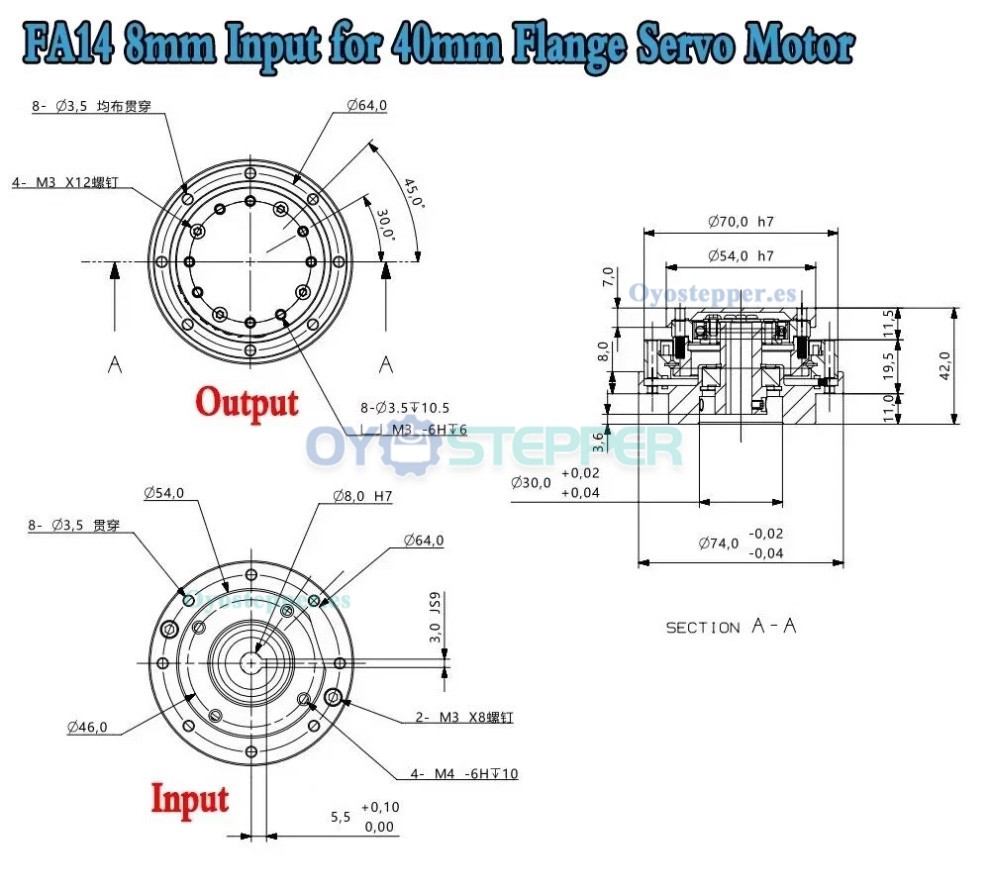

FA14 para servomotor de 50 W y 100 W (eje de 8 mm);

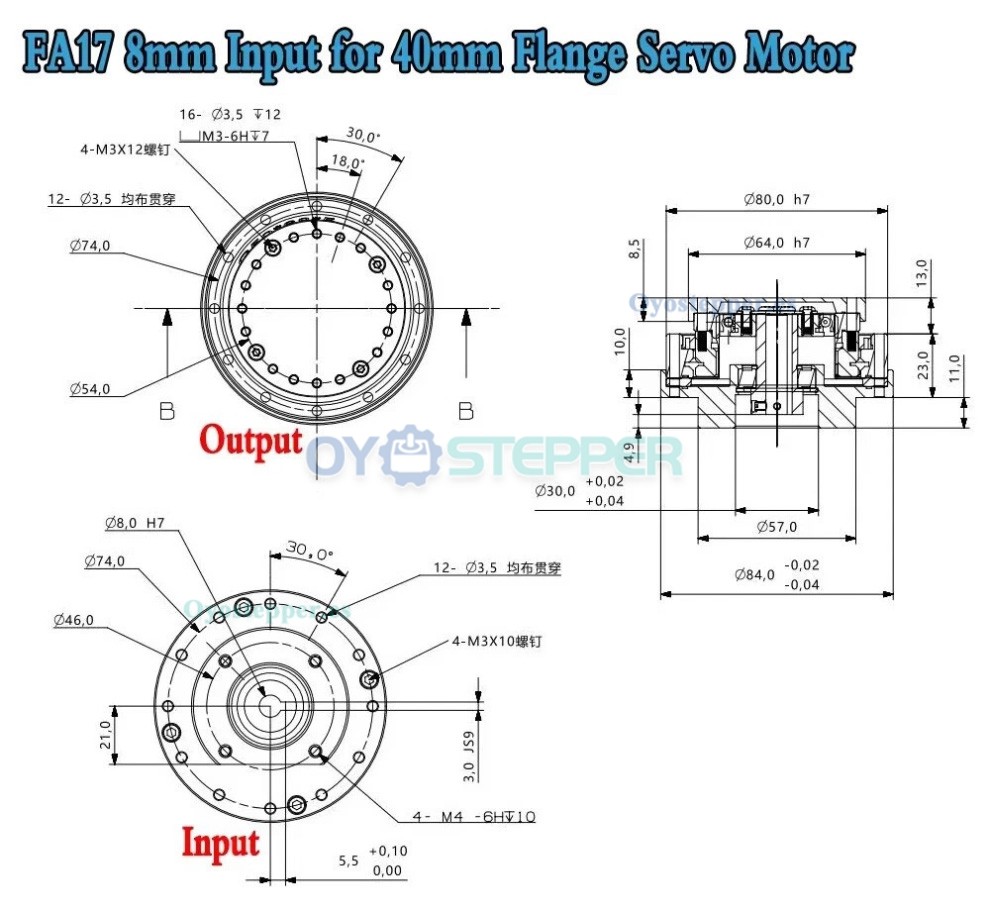

FA17 para servomotor de 50 W y 100 W (eje de 8 mm);

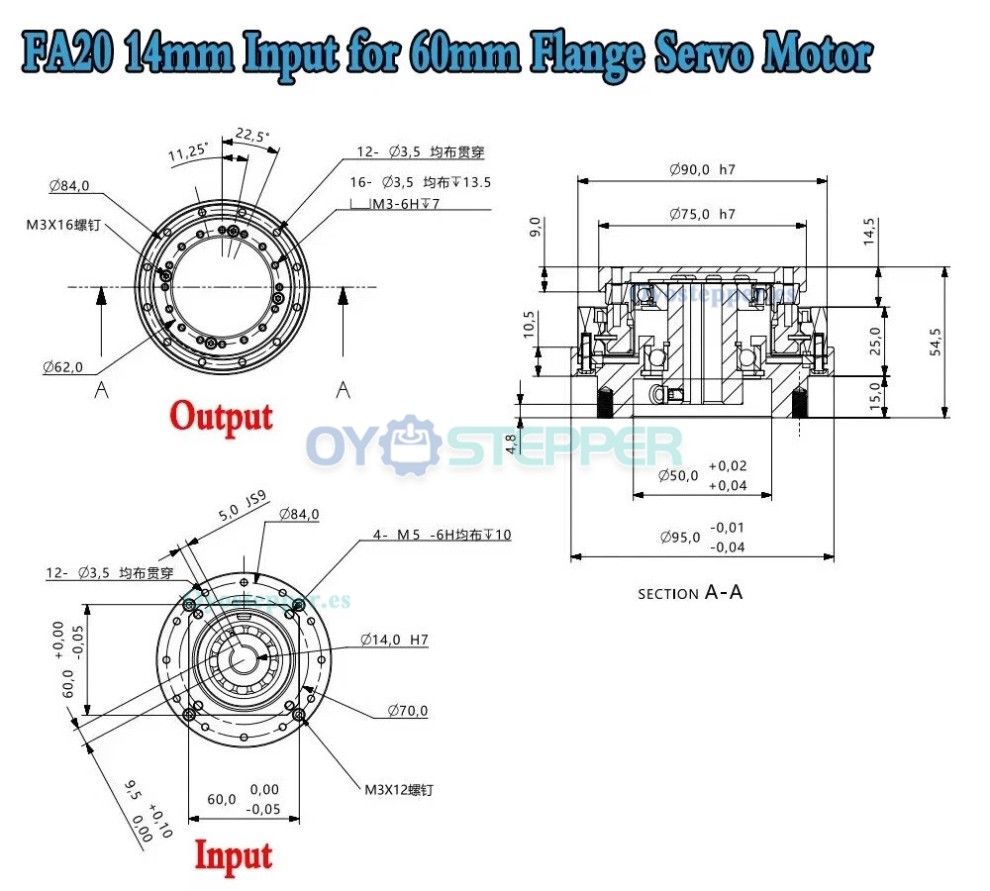

FA20 para servomotor de 60 mm (eje de 8 mm);

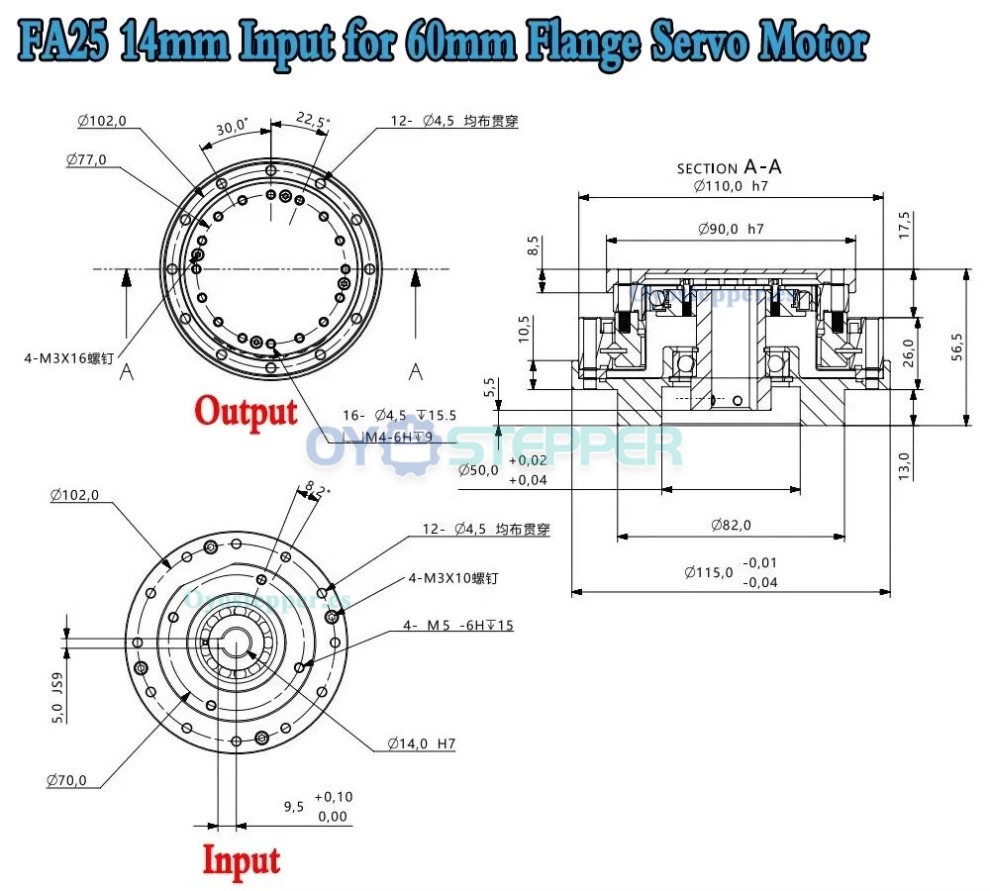

FA25 para servomotor de 60 mm (eje de 8 mm);

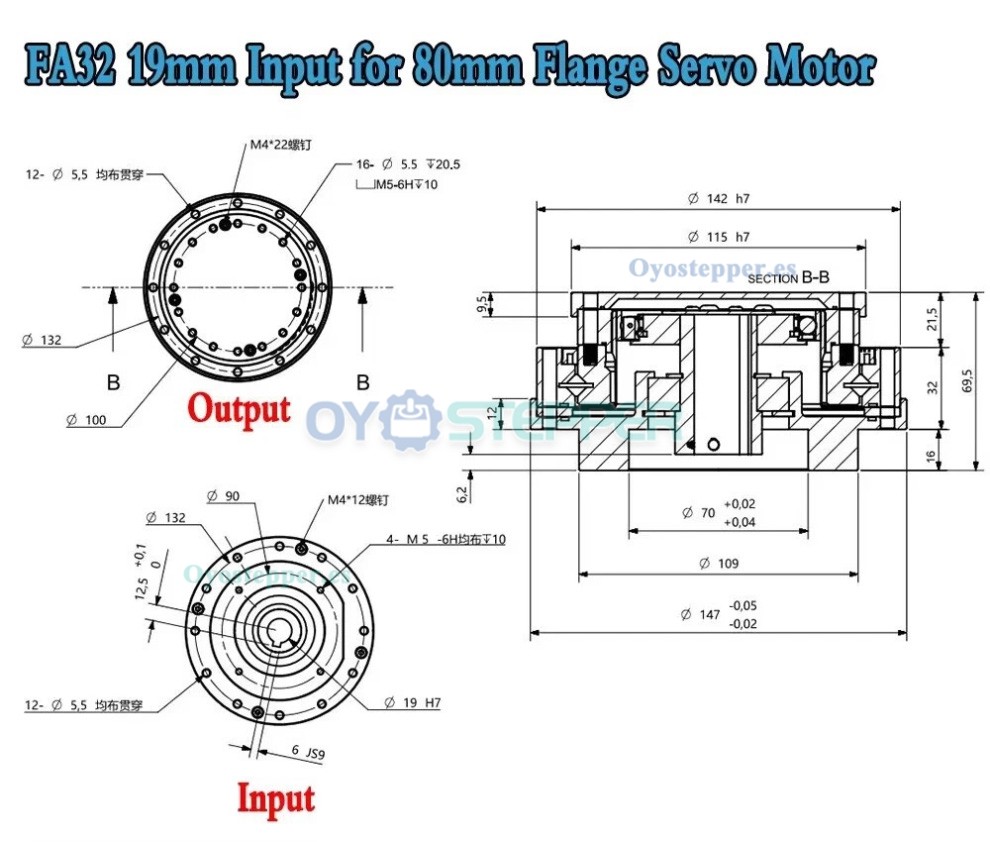

FA32 para servomotor de 80 mm (eje de 19 mm);

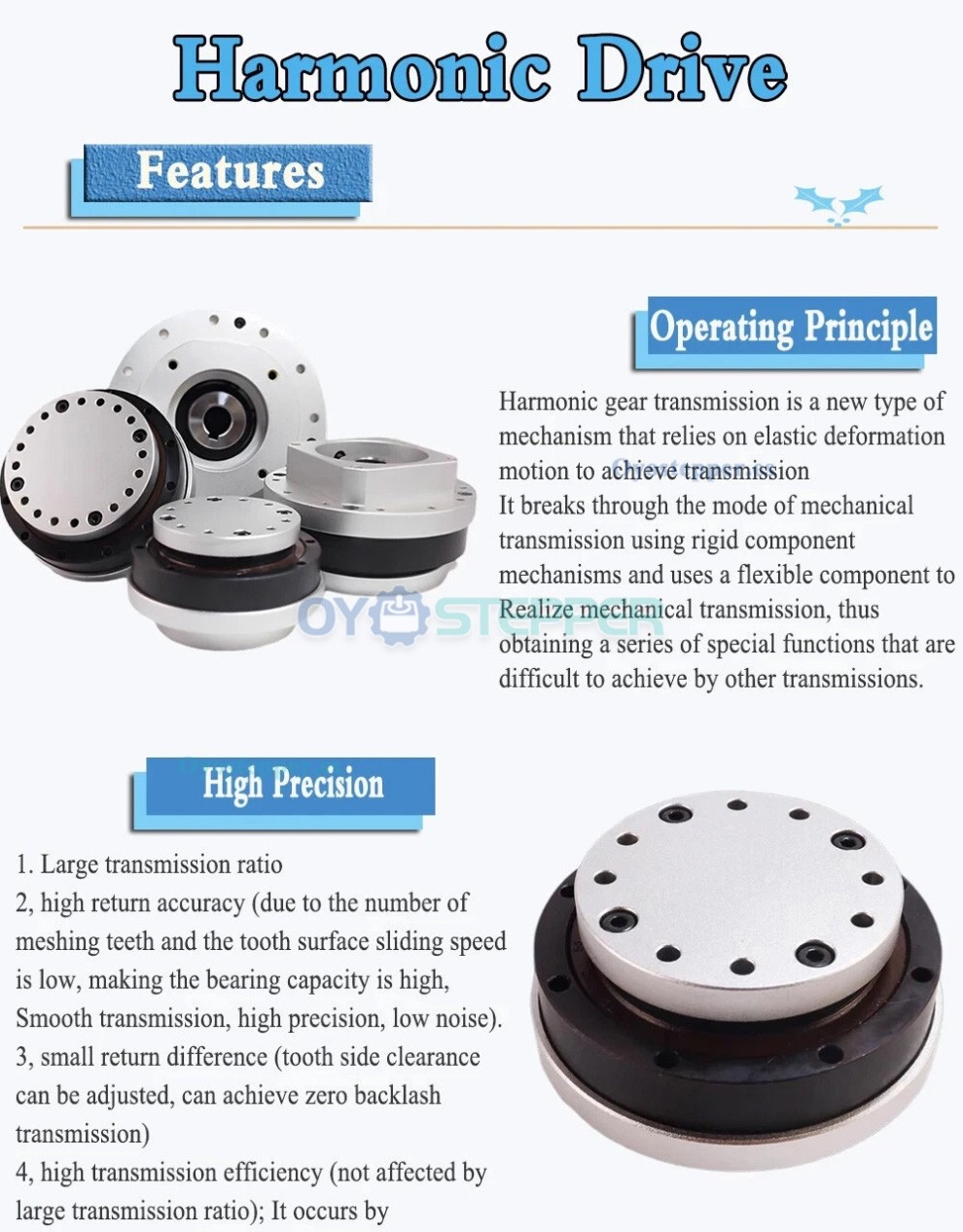

Características:

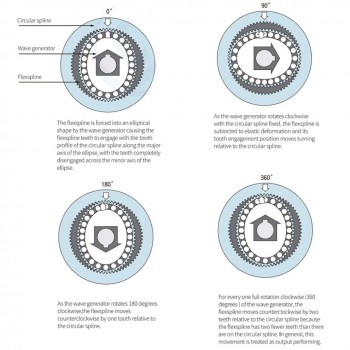

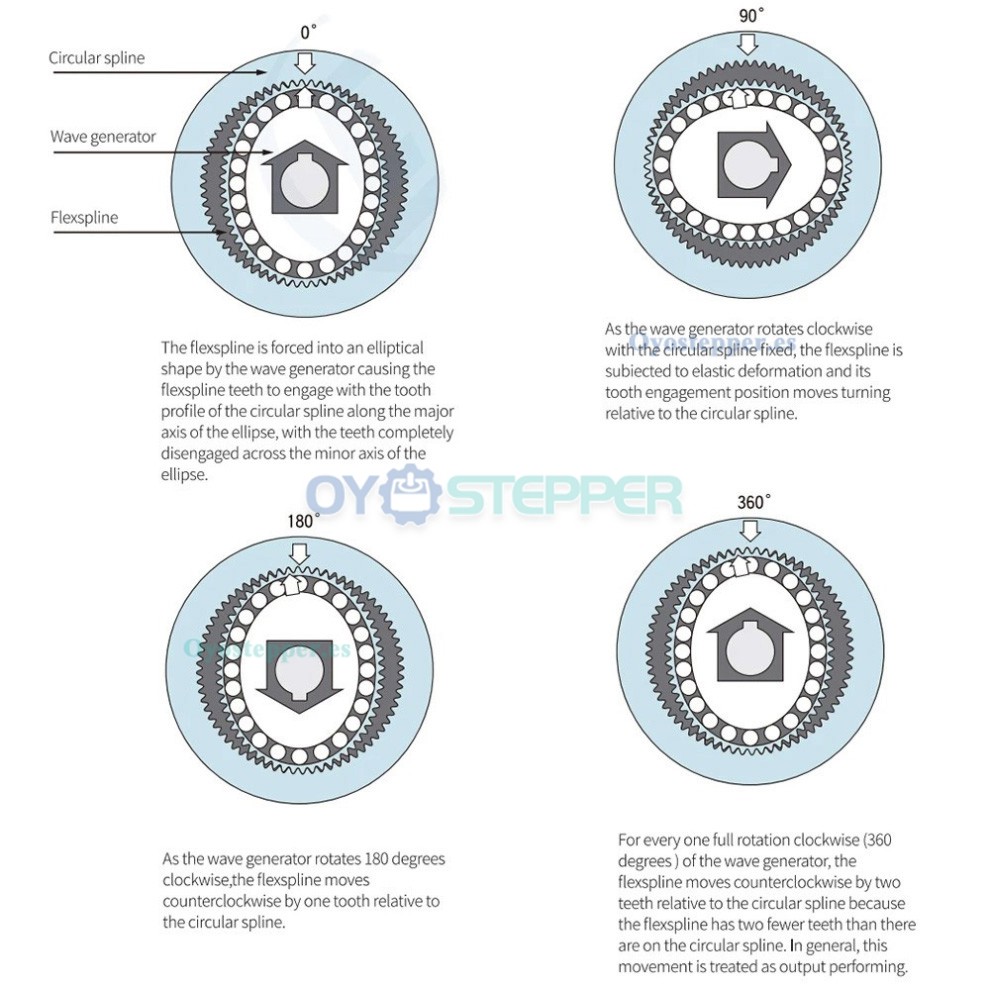

Múltiples dientes engranan simultáneamente en dos posiciones simétricas (separadas 180°), lo que ayuda a distribuir uniformemente los errores de paso.

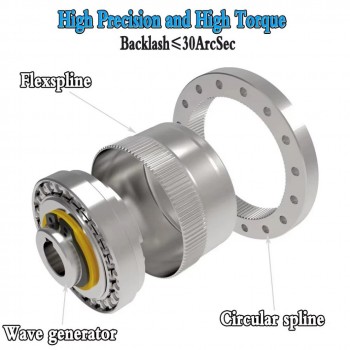

El reductor armónico de una etapa ofrece una relación de transmisión entre i = 30–500 dentro de una estructura coaxial compacta compuesta por tres componentes principales.
El engrane por contacto superficial de múltiples dientes simultáneamente ayuda a reducir la carga por unidad de área.

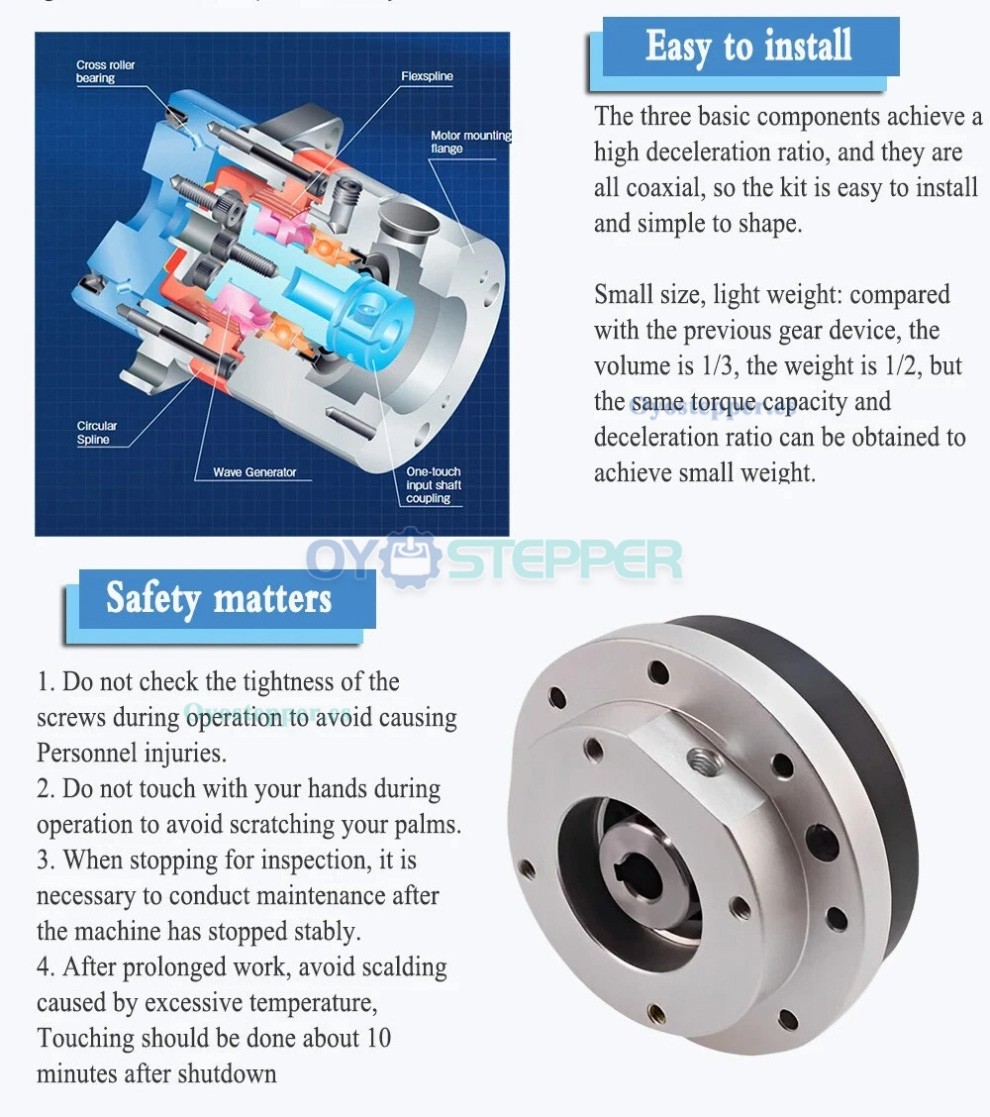

En comparación con sistemas de engranajes convencionales, la estructura contribuye a reducir el volumen y peso totales.
El proceso de engrane reduce la vibración y el ruido durante el movimiento.

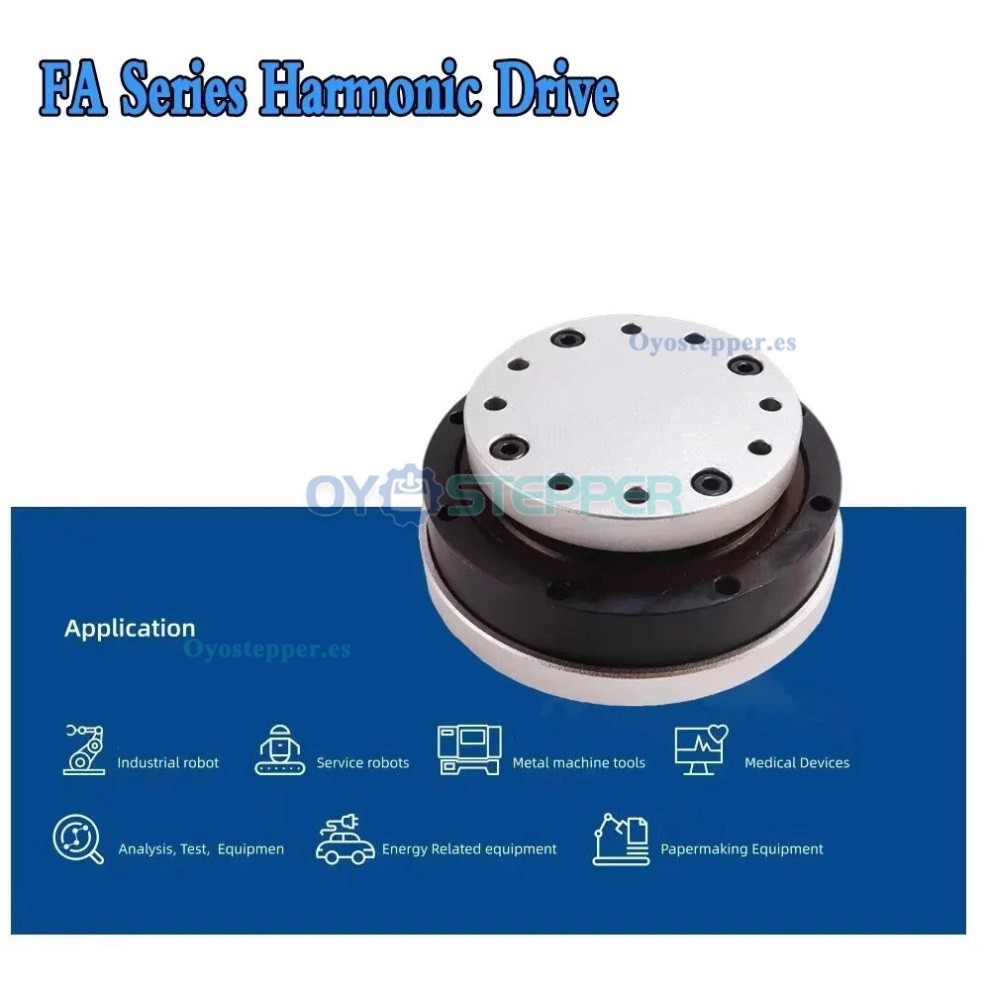

Aplicaciones:

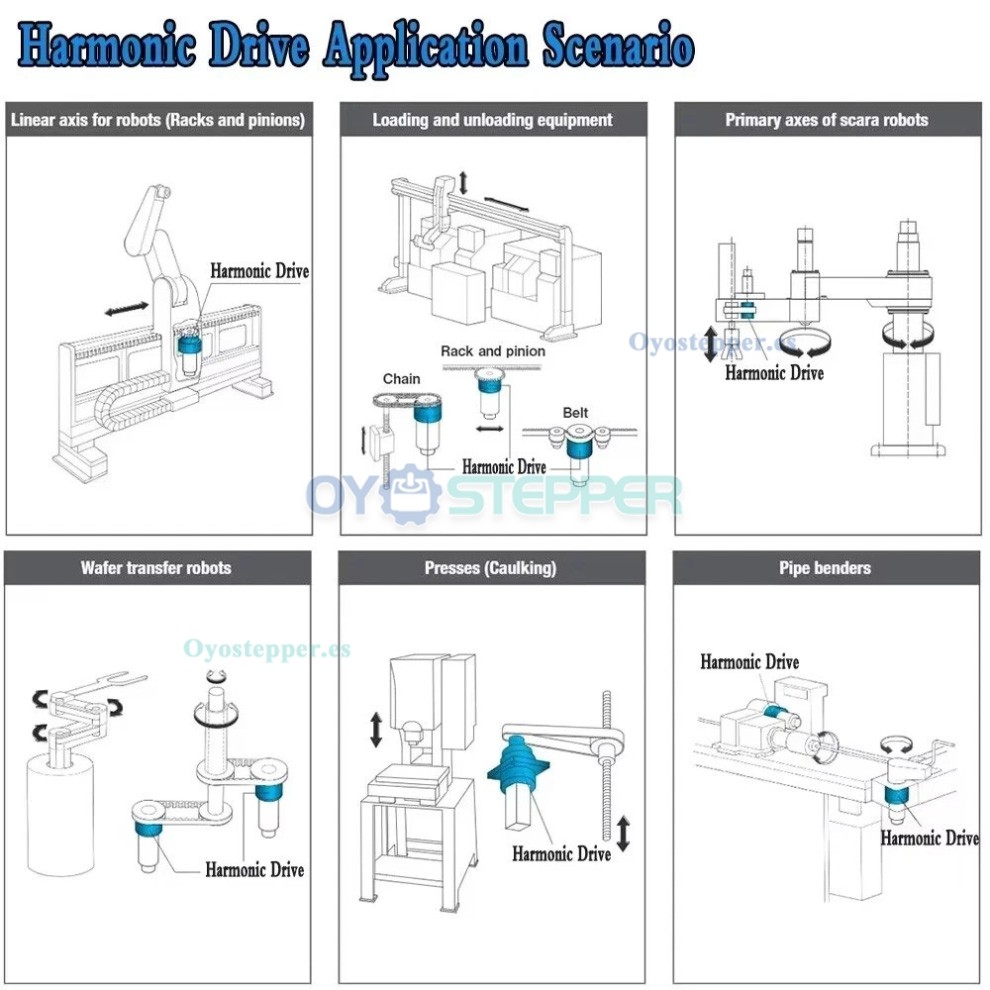

Aplicable a sistemas de movimiento que requieren posicionamiento preciso, como: articulaciones robóticas, robots industriales, mesas giratorias CNC, equipos de marcado láser, máquinas dosificadoras, plataformas ópticas o giratorias de prueba, sistemas de accionamiento de precisión, cabezales divisores, sistemas de radar, maquinaria de impresión y papel, equipos de bobinado y cableado, dispositivos de carpintería y ensayo, y otras configuraciones de automatización o medición.
Contenido del paquete:
1 × Reductor armónico
Parámetros:
| Especificación de caja de cambios | |
|---|---|
| Motor compatible | Servomotor de 60 mm / Servomotor de 80 mm |
| Relación de transmission | 30:1 / 50:1 / 80:1 / 100:1 / 120:1 |
| Tipo de caja de cambios | Reductor de armónicos |
| Holgura sin carga(Max.°) | ≤20 minutos de arco |
