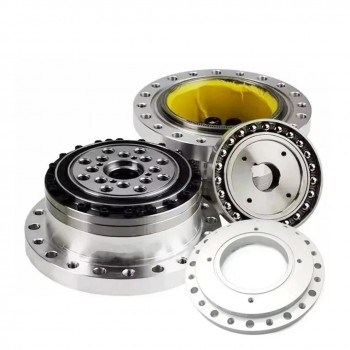

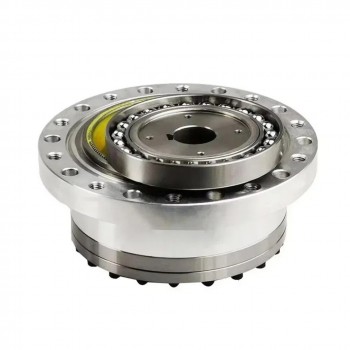

Caja de Engranajes Armónica CSF Relación 50:1-120:1 para Motor Paso a Paso/Servo
Caja de Engranajes Armónica CSF Relación 50:1-120:1 para Motor Paso a Paso/Servo
Modelos:

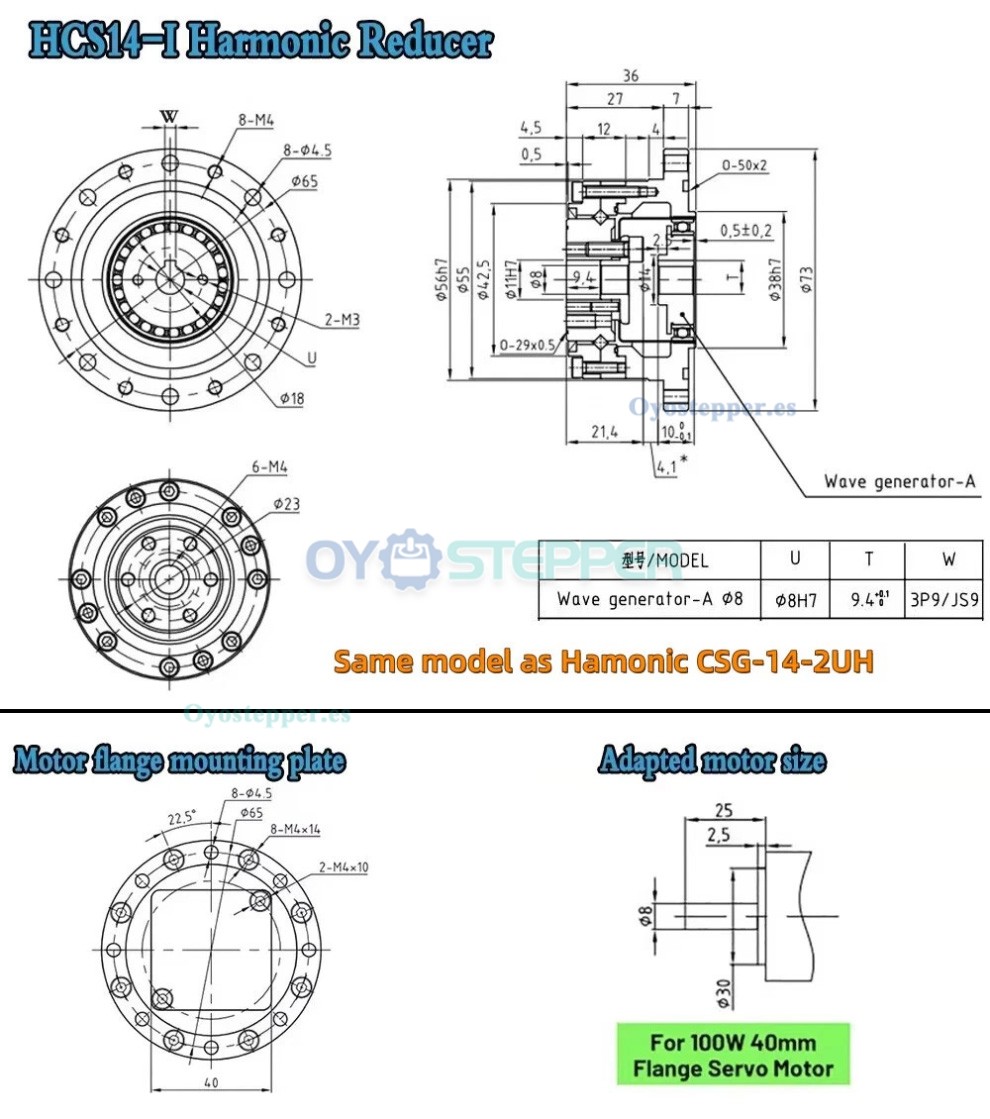

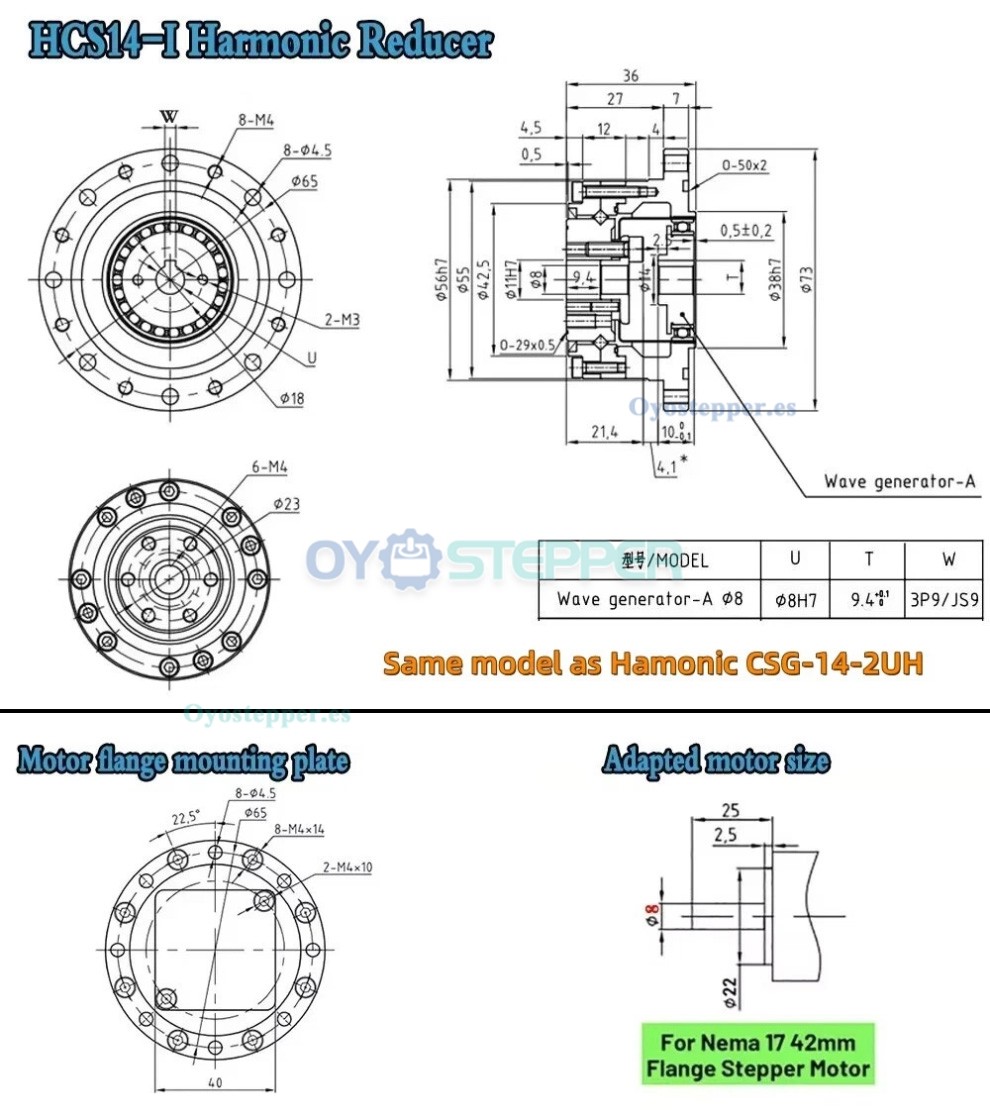

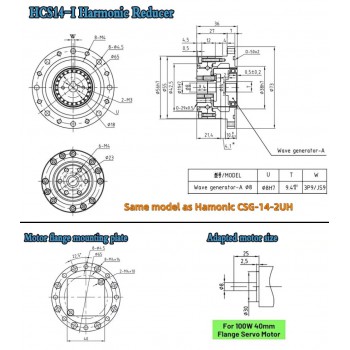

HCS14‑I para motor paso a paso Nema 17 (eje 5 mm)
HCS14‑I para servomotor de 40 mm (eje 8 mm)

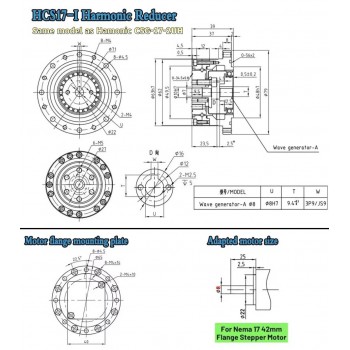

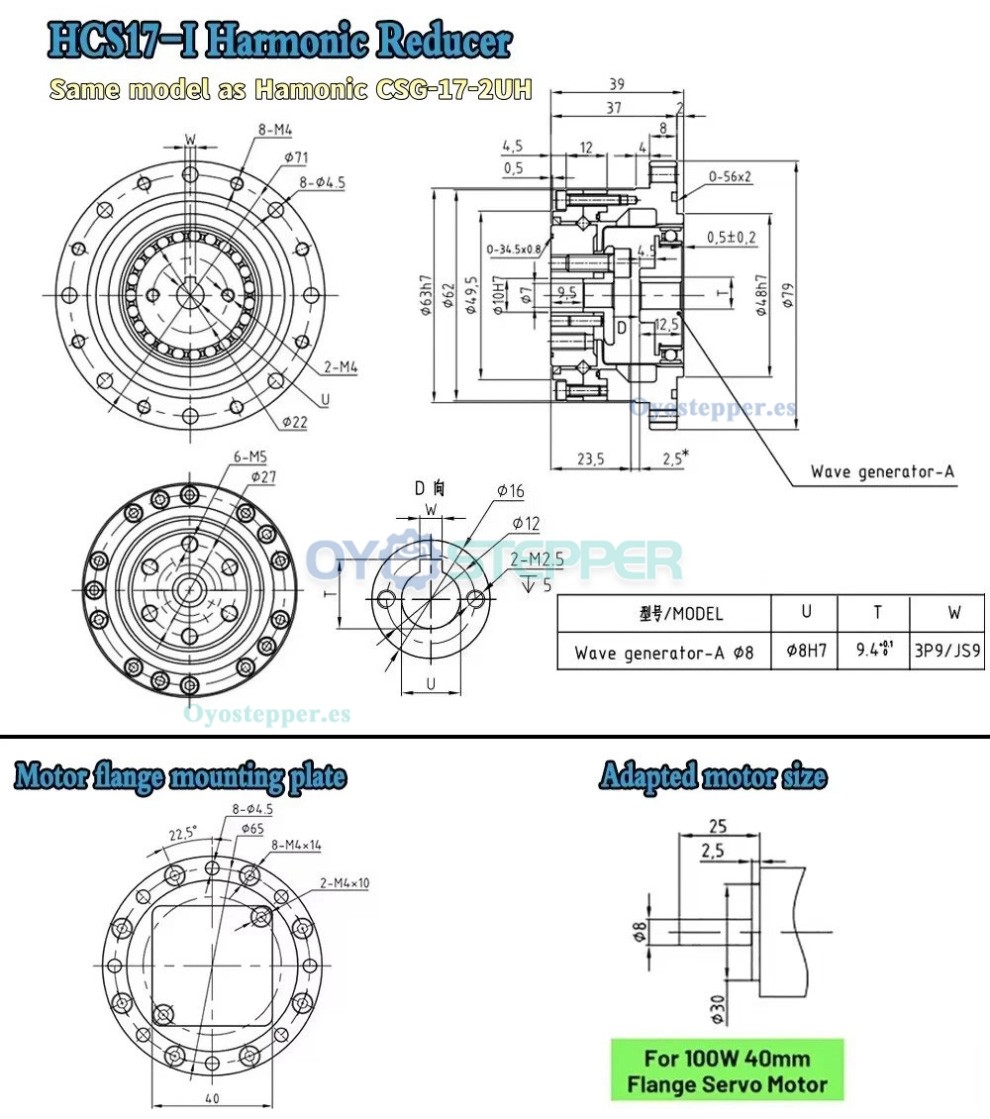

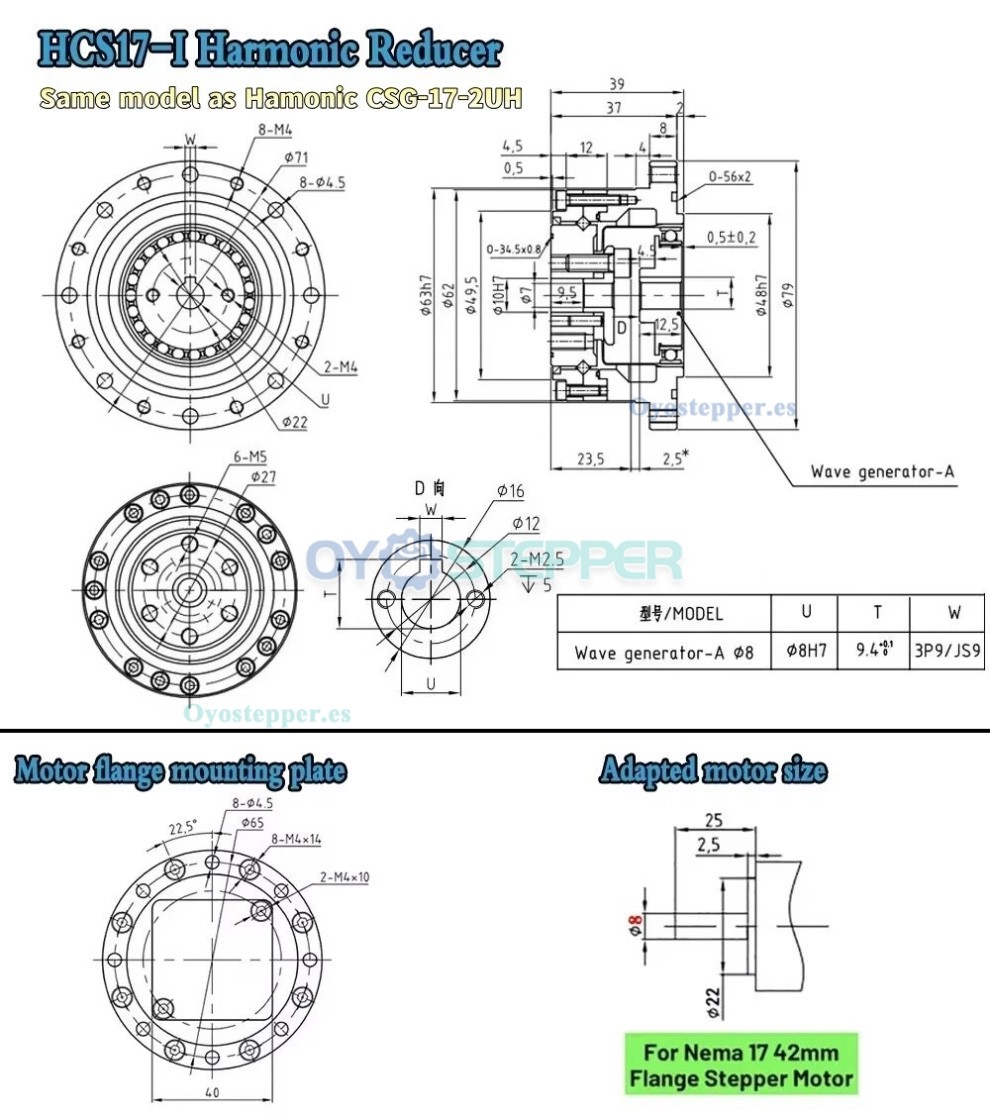

HCS17‑I para motor paso a paso Nema 17 (eje 5 mm)

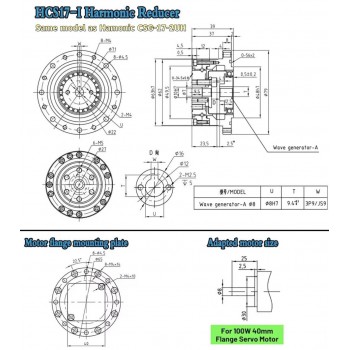

HCS17‑I para servomotor de 40 mm (eje 8 mm)

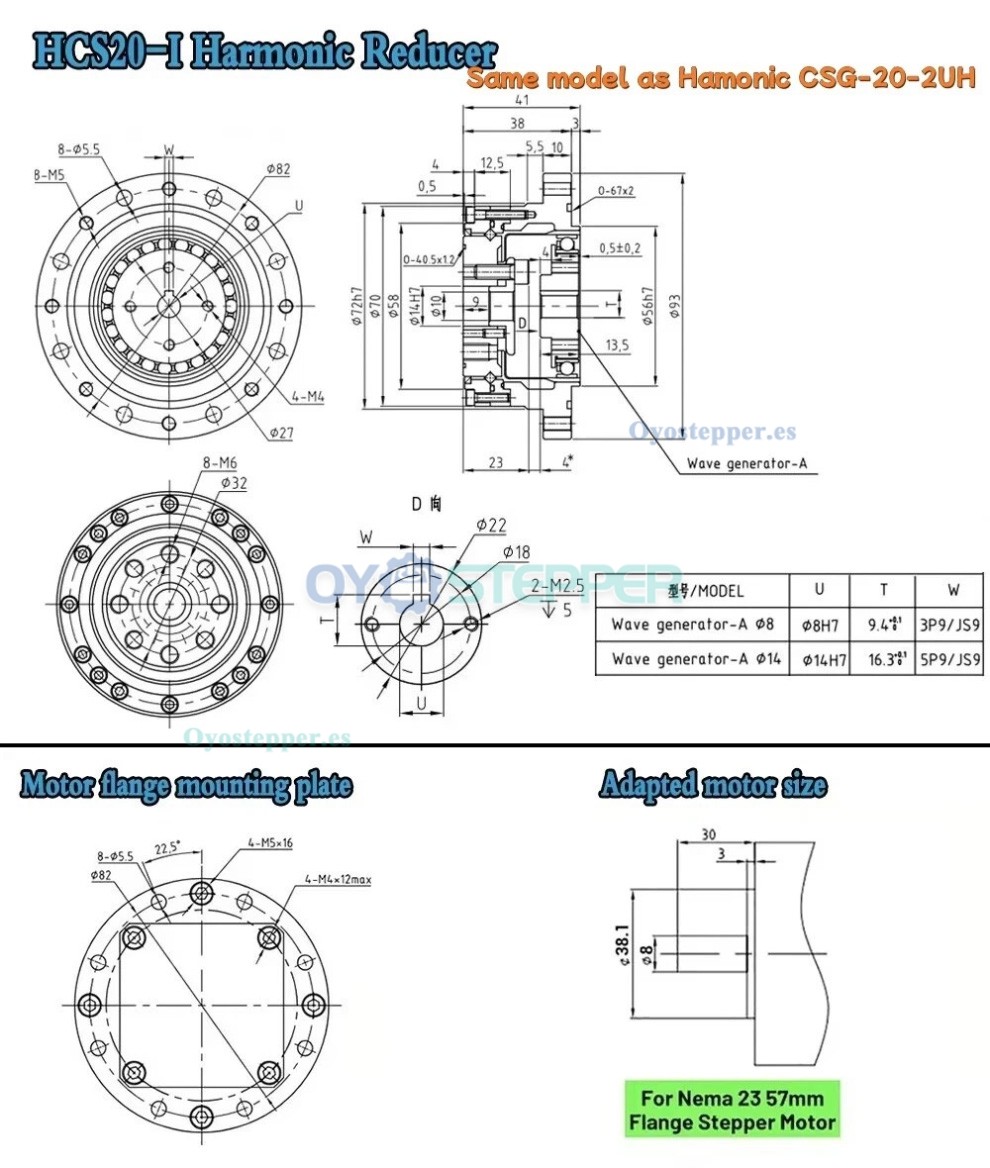

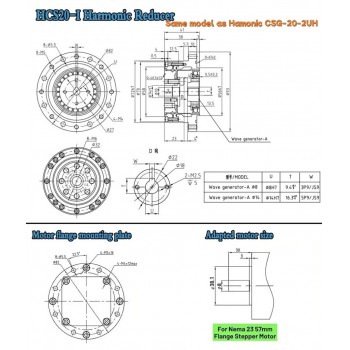

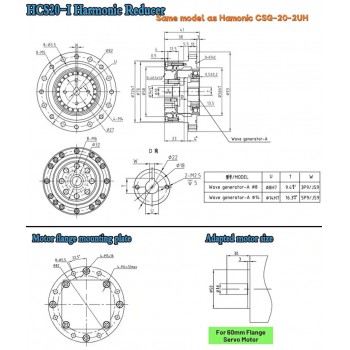

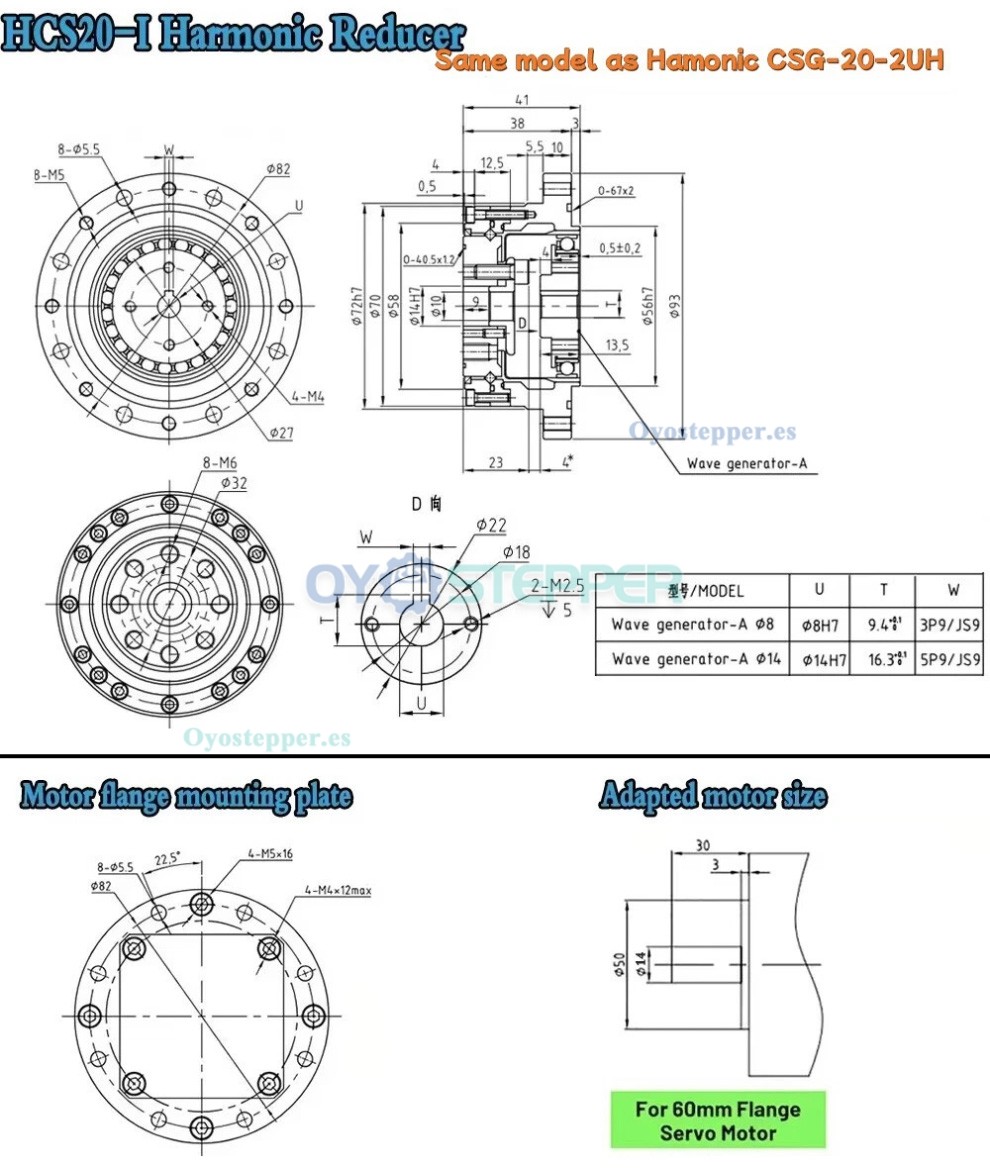

HCS20‑I para motor paso a paso Nema 23 (eje 8 mm)
HCS20‑I para servomotor de 60 mm (eje 14 mm)

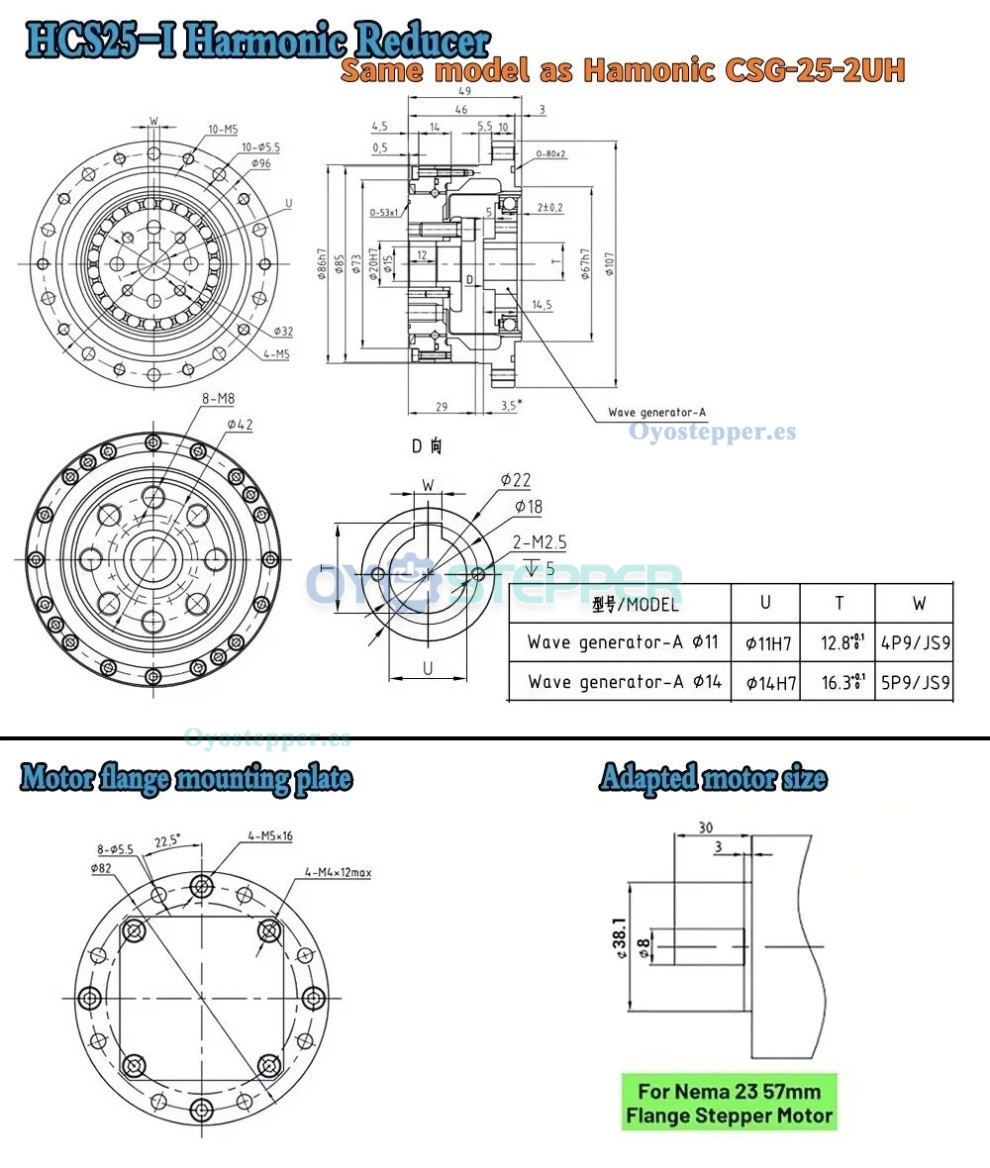

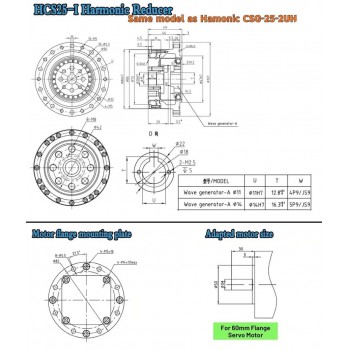

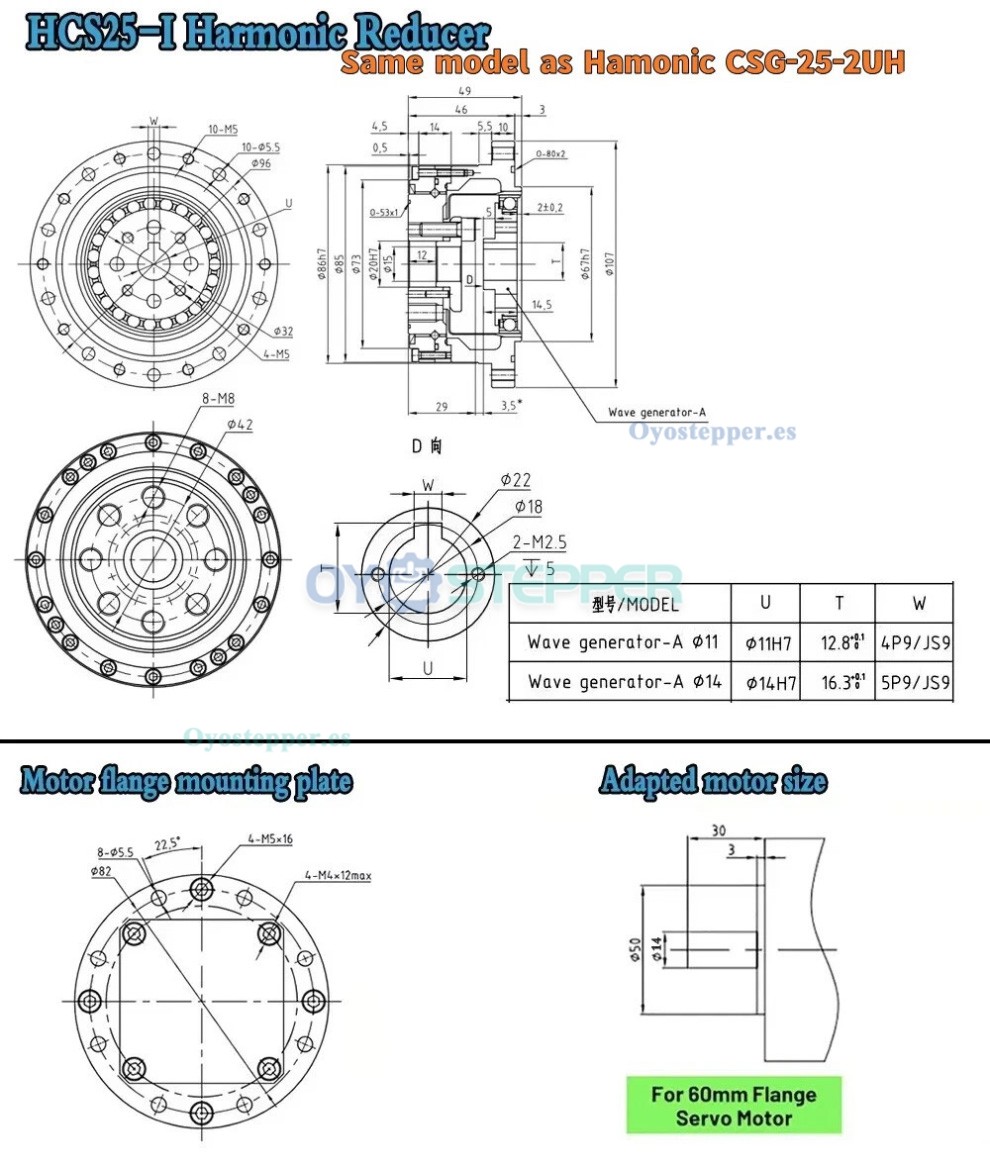

HCS25‑I para motor paso a paso Nema 23 (eje 8 mm)
HCS25‑I para servomotor de 60 mm (eje 14 mm)

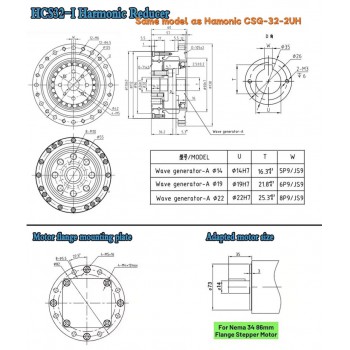

HCS32‑I para motor paso a paso Nema 34 (eje 14 mm)

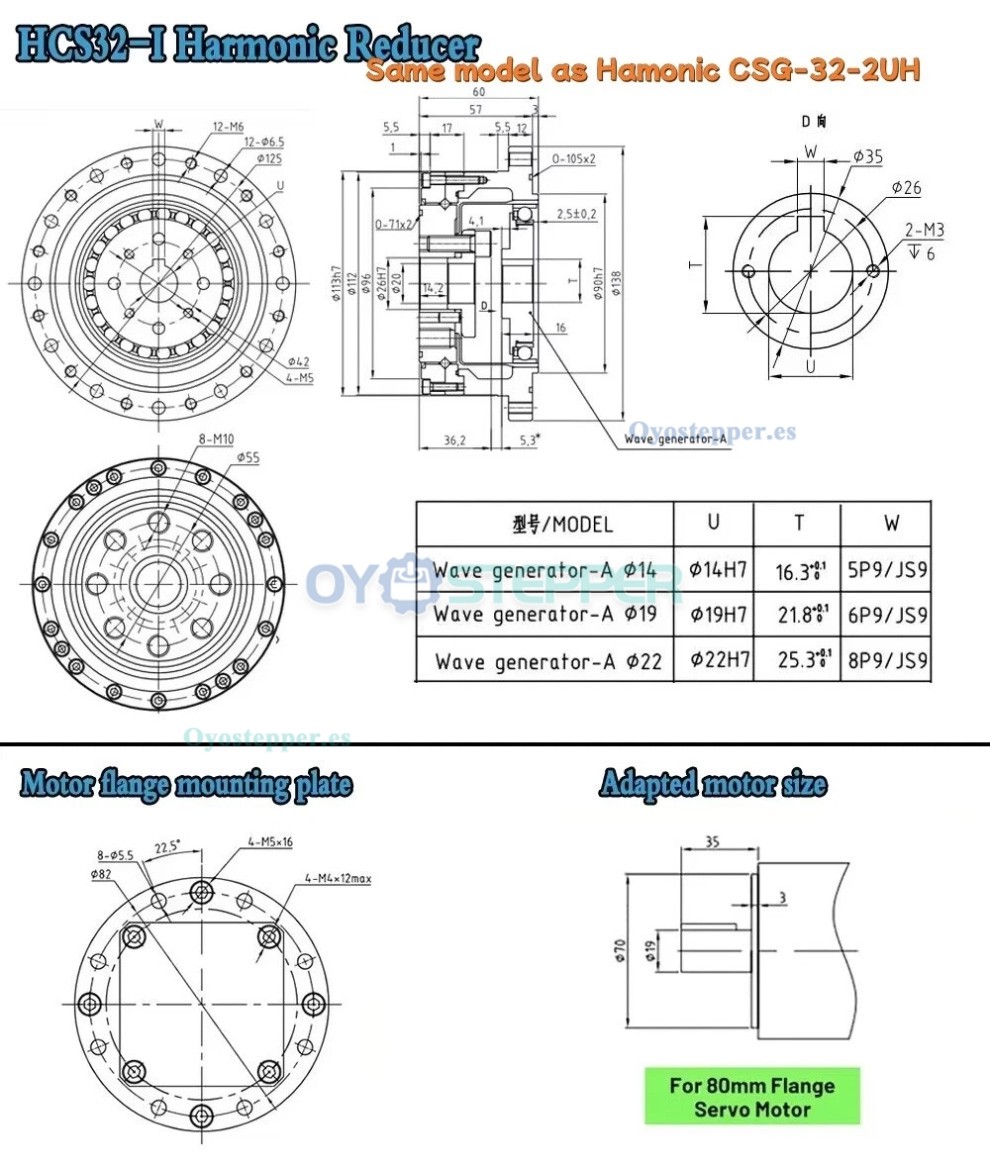

HCS32‑I para servomotor de 80 mm (eje 19 mm)

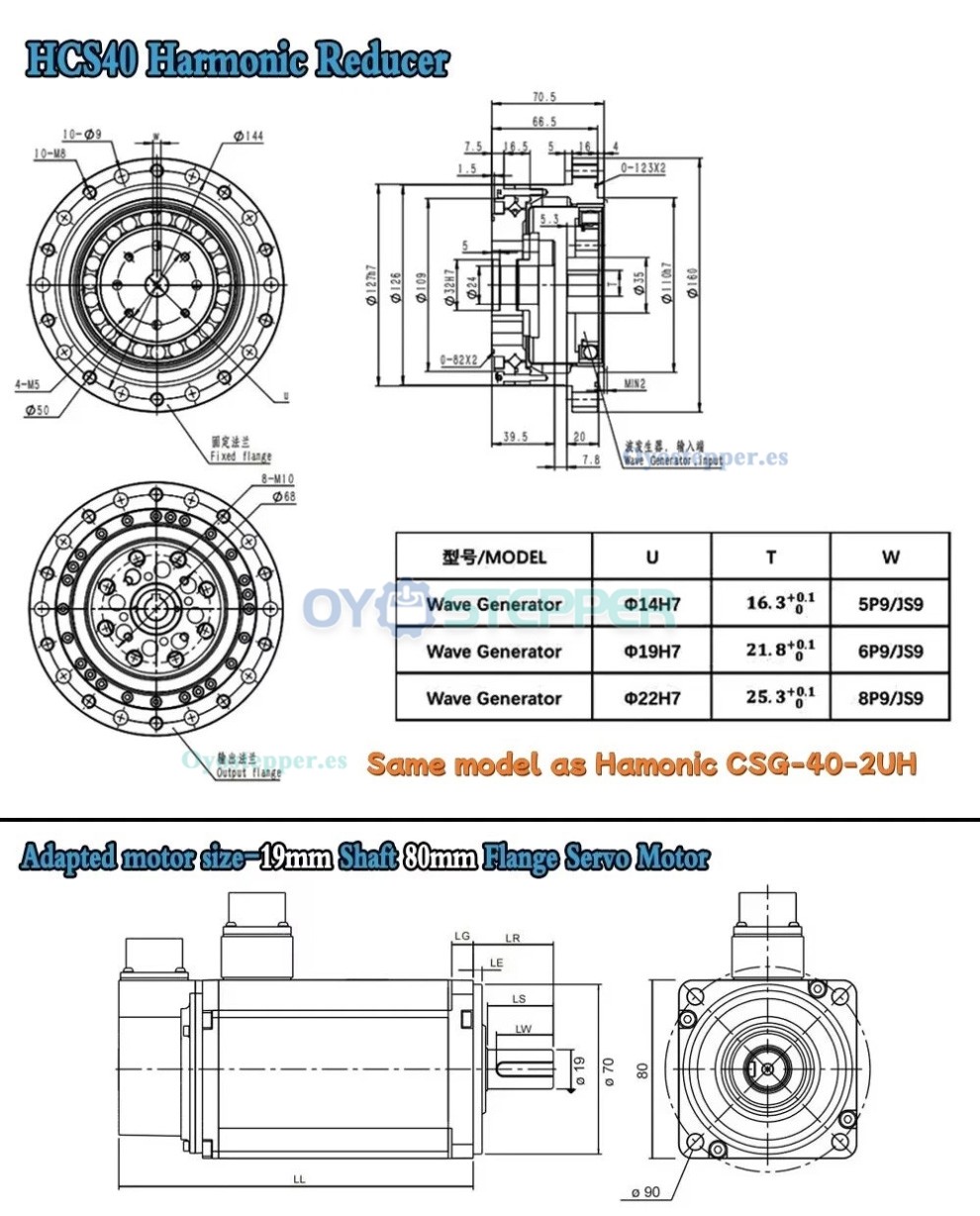

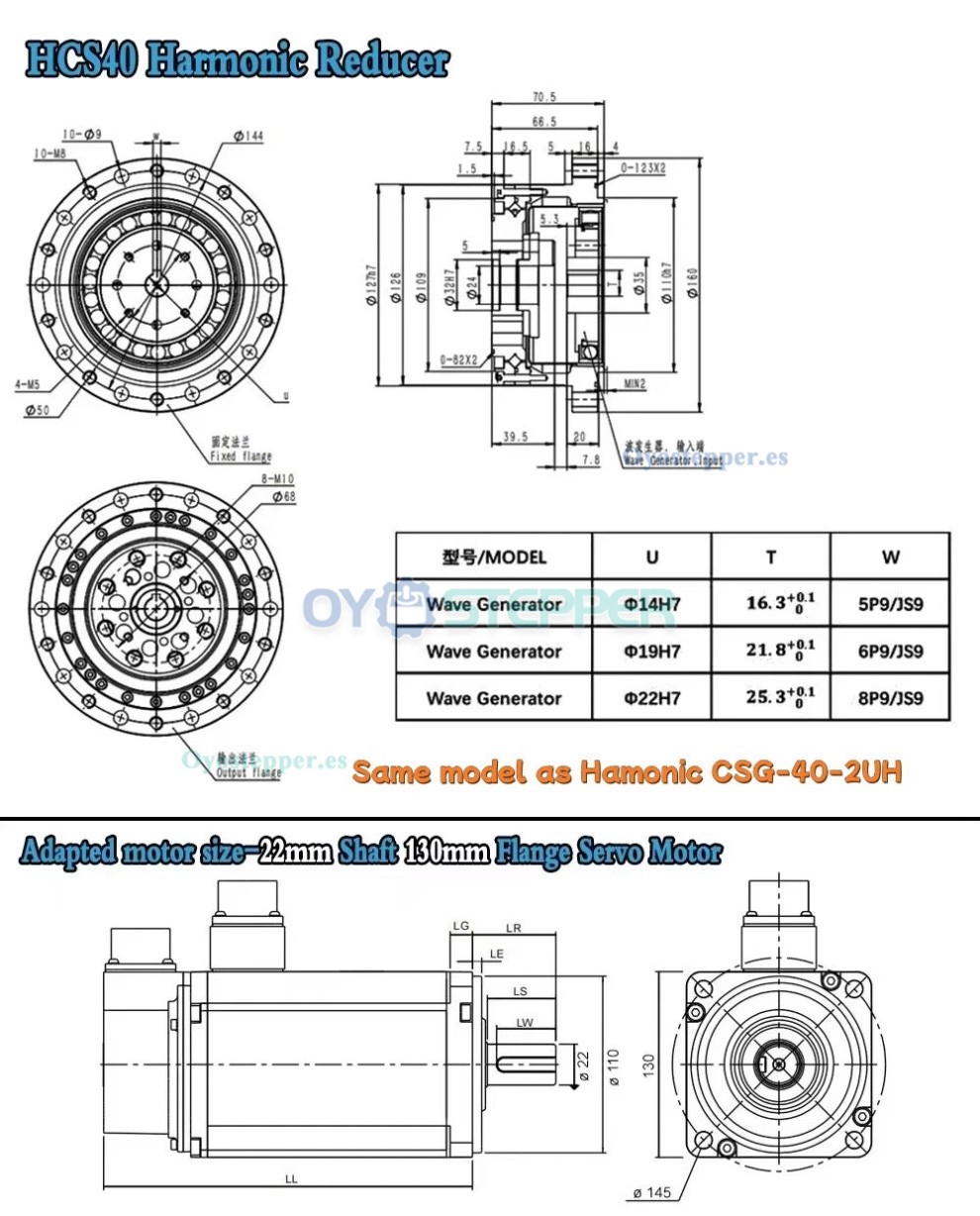

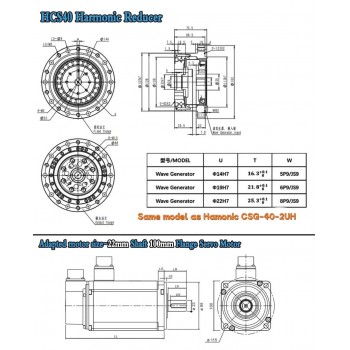

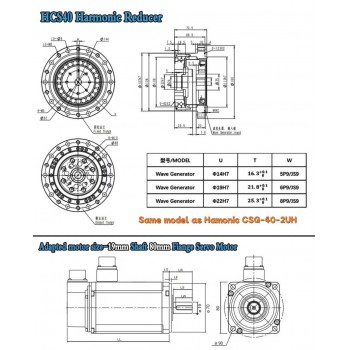

HCS40 para servomotor de 80 mm (eje 19 mm)

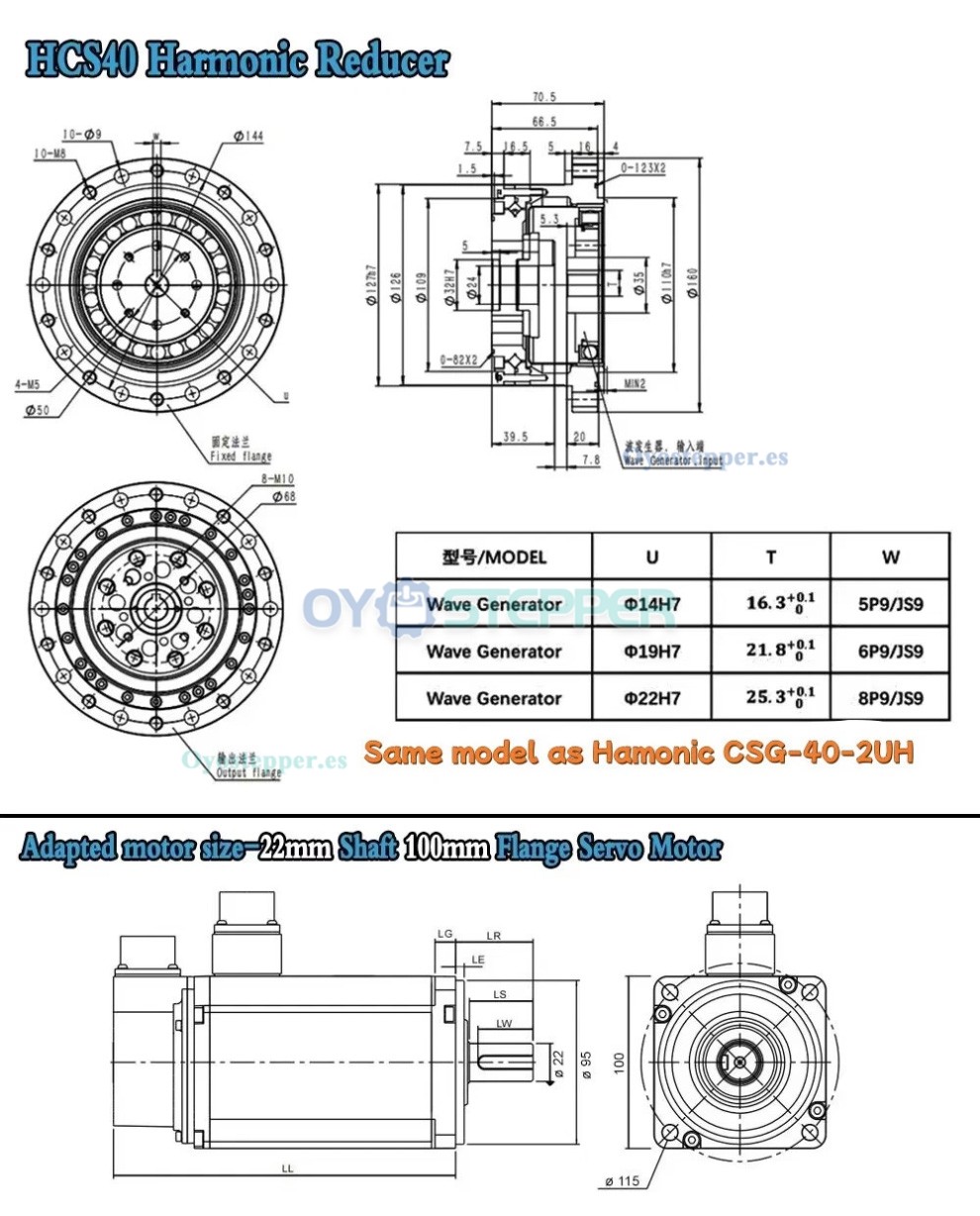

HCS40 para servomotor de 100 mm (eje 22 mm)

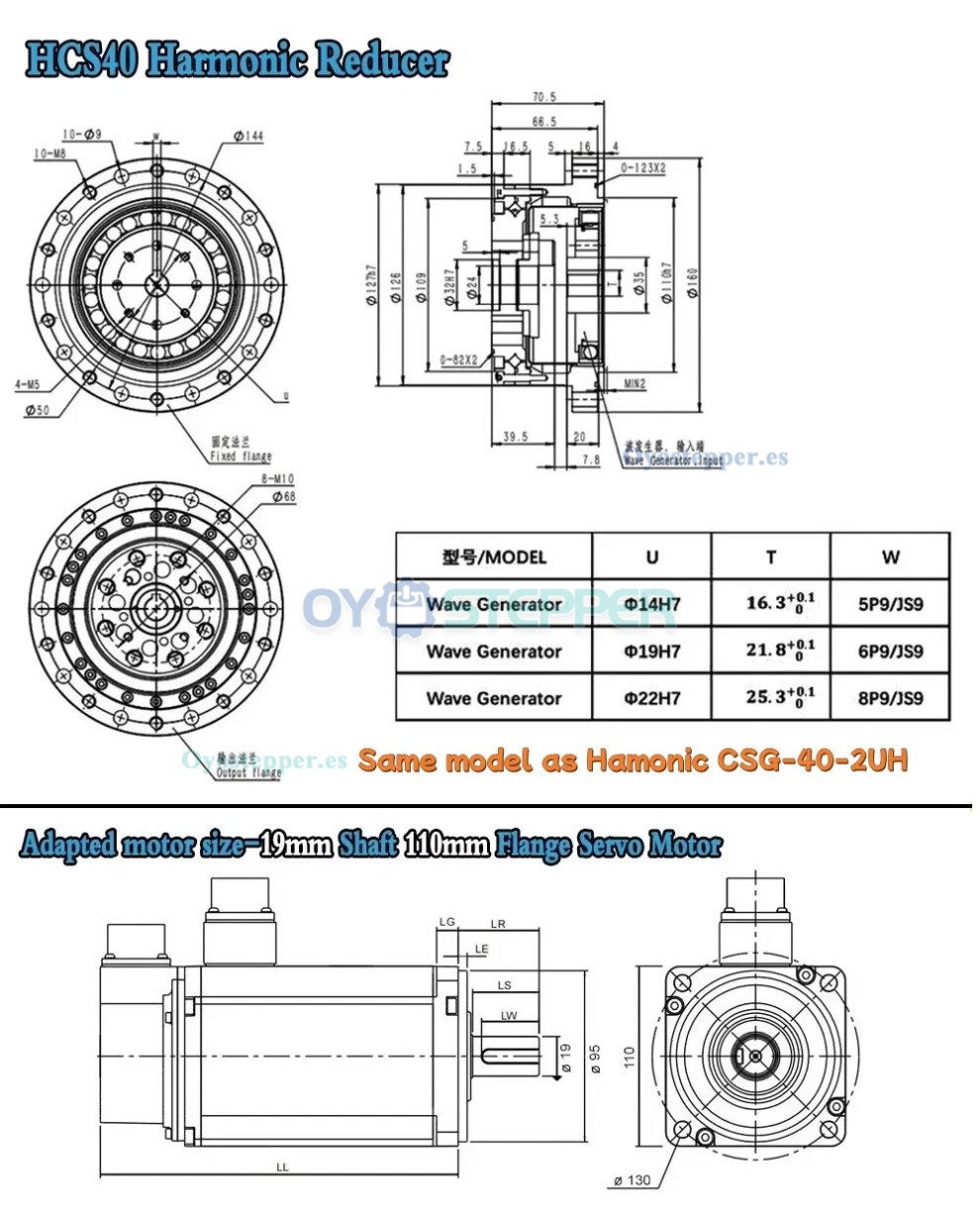

HCS40 para servomotor de 110 mm (eje 19 mm)

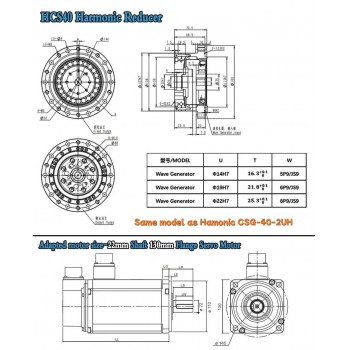

HCS40 para servomotor de 130 mm (eje 22 mm)

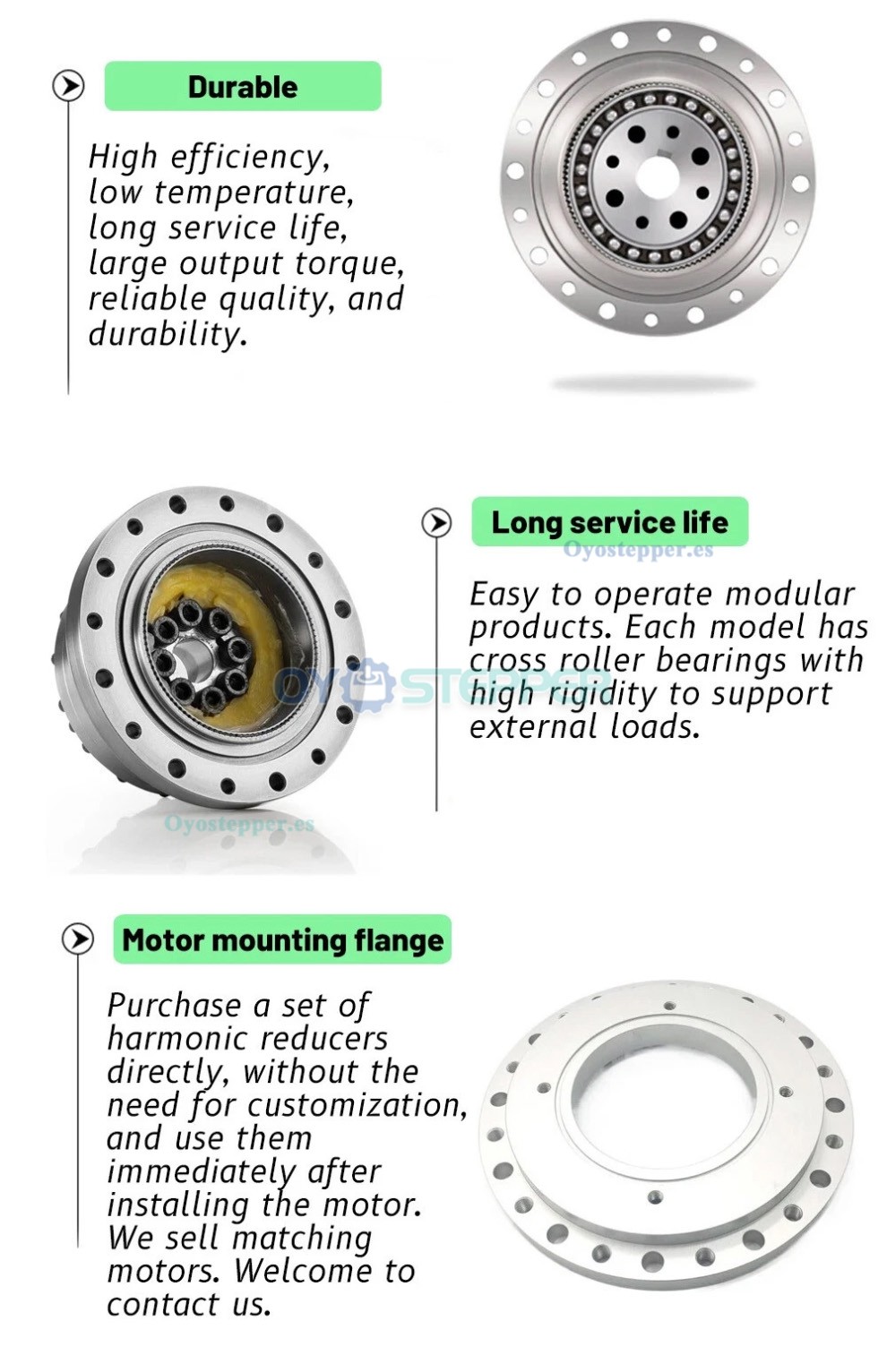

Características:

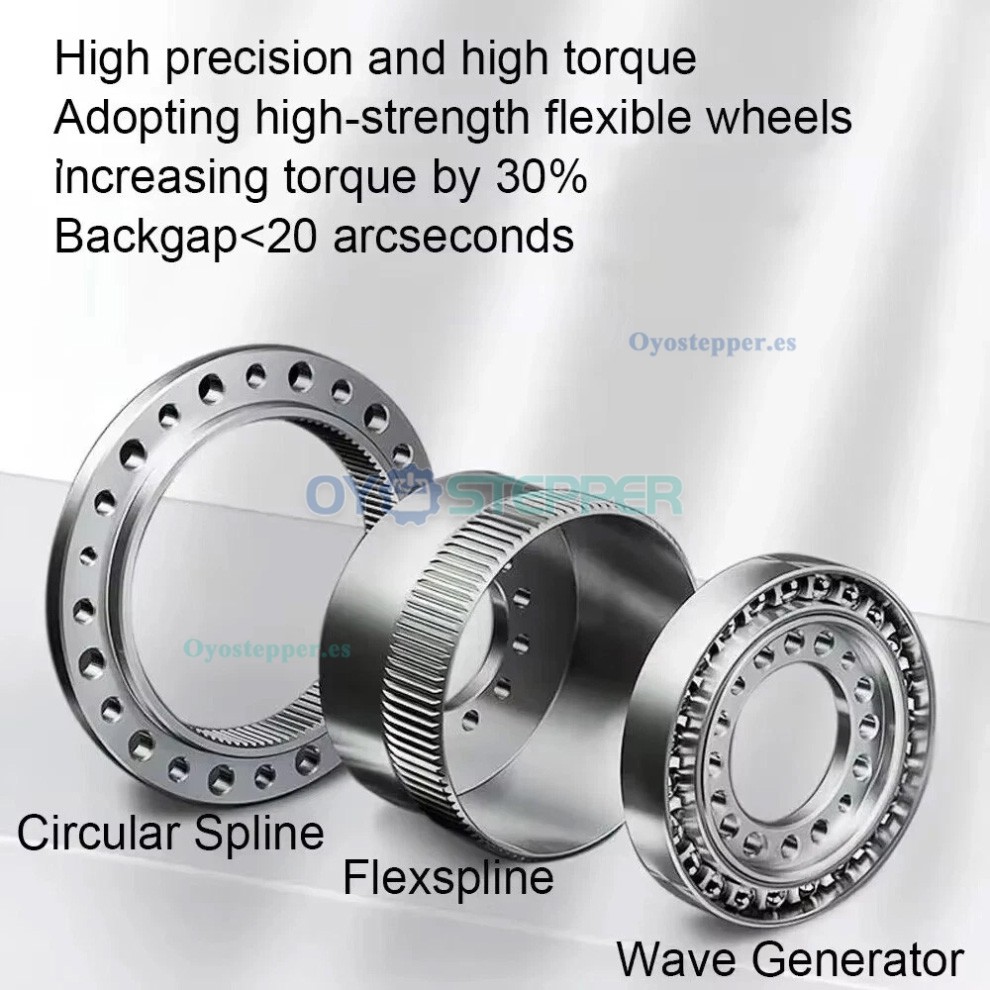

Múltiples dientes engranan simultáneamente en dos posiciones simétricas (separadas 180°), lo que ayuda a distribuir uniformemente los errores de paso.
El reductor armónico de una etapa ofrece una relación de transmisión entre i = 30‑500 dentro de una estructura coaxial compacta compuesta por tres componentes principales.
El engrane por contacto superficial de múltiples dientes simultáneamente ayuda a reducir la carga por unidad de área.
En comparación con sistemas de engranajes convencionales, la estructura contribuye a reducir el volumen y peso totales.
El proceso de engrane reduce la vibración y el ruido durante el movimiento.
Aplicaciones:
Aplicable a sistemas de movimiento que requieren posicionamiento preciso, como: articulaciones robóticas, robots industriales, mesas giratorias CNC, equipos de marcado láser, máquinas dosificadoras, plataformas ópticas o giratorias de prueba, sistemas de accionamiento de precisión, cabezales divisores, sistemas de radar, maquinaria de impresión y papel, equipos de bobinado y cableado, dispositivos de carpintería y ensayo, y otras configuraciones de automatización o medición.

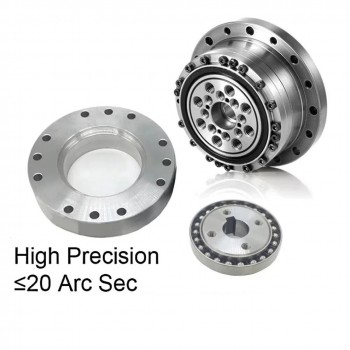

Contenido del paquete:

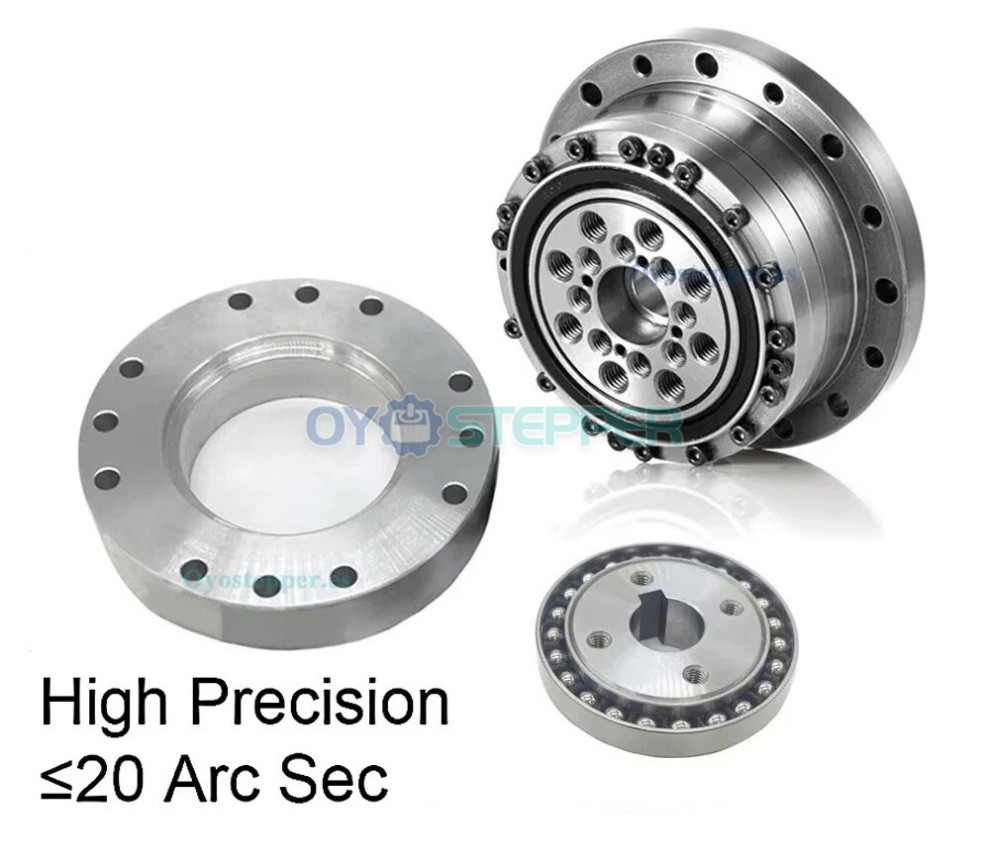

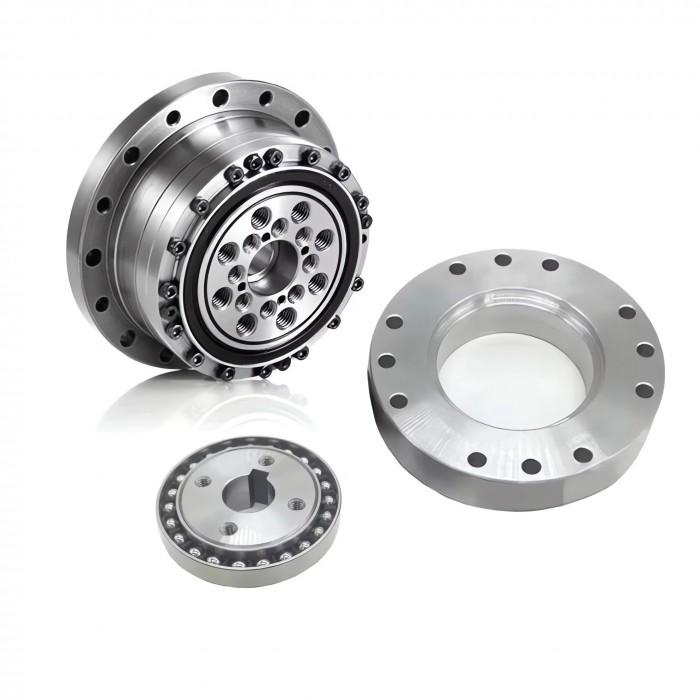

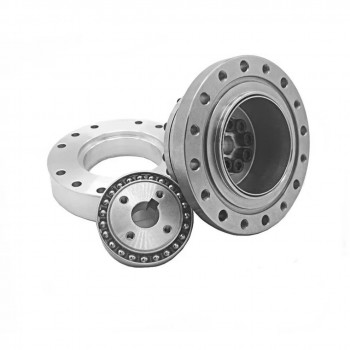

1 × Reductor armónico
1 × Brida de montaje para motor
.png "Caja de Engranajes Armónica CSF Relación 50:1-120:1 para Motor Paso a Paso/Servo")

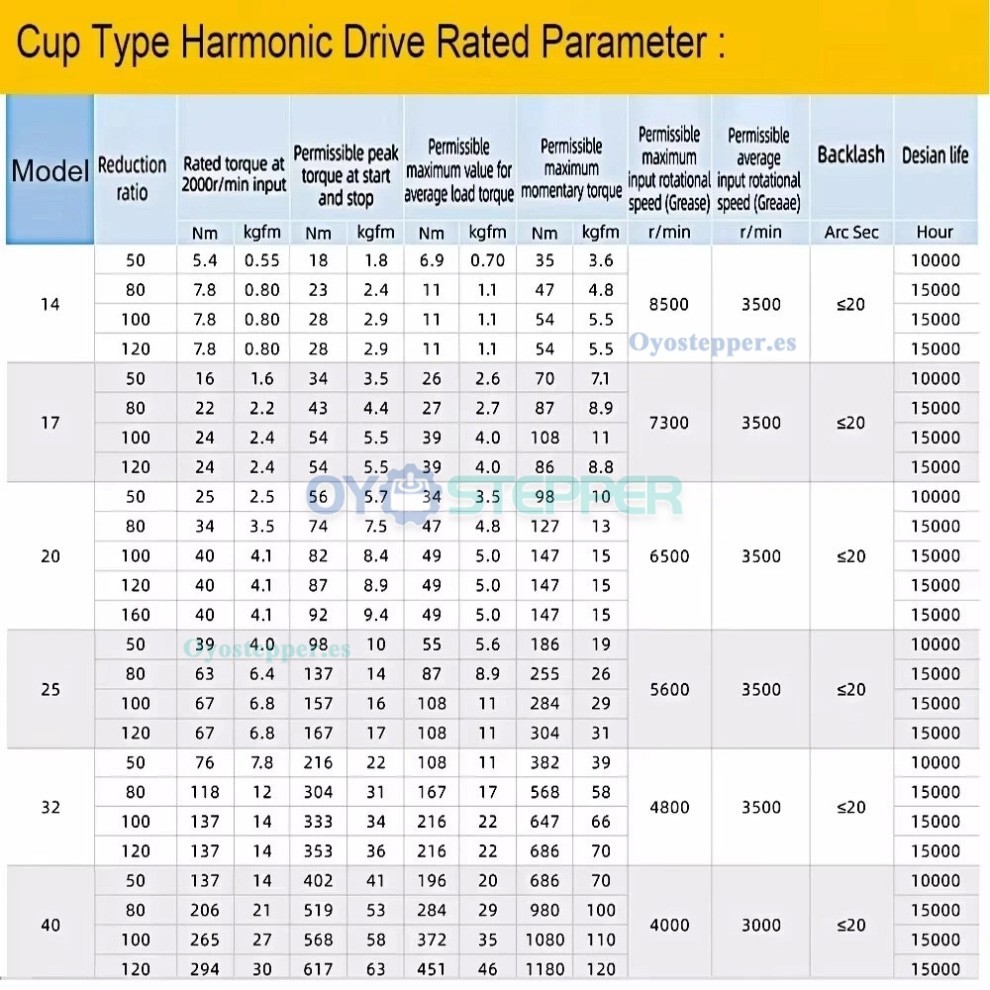

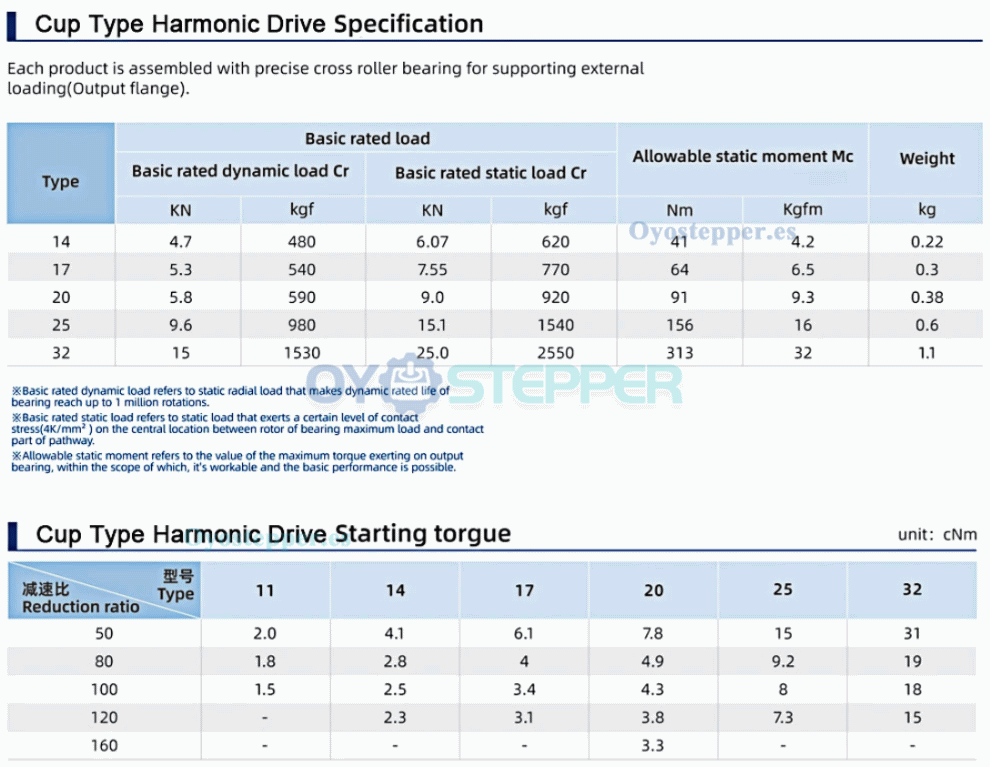

| Especificación de caja de cambios | |
|---|---|
| Motor compatible | Motor paso a paso Nema 17 / Motor paso a paso Nema 23 / Motor paso a paso Nema 34 / Servomotor de 40 mm / Servomotor de 60 mm / Servomotor de 80 mm / Servomotor de 110 mm / Servomotor de 130 mm |

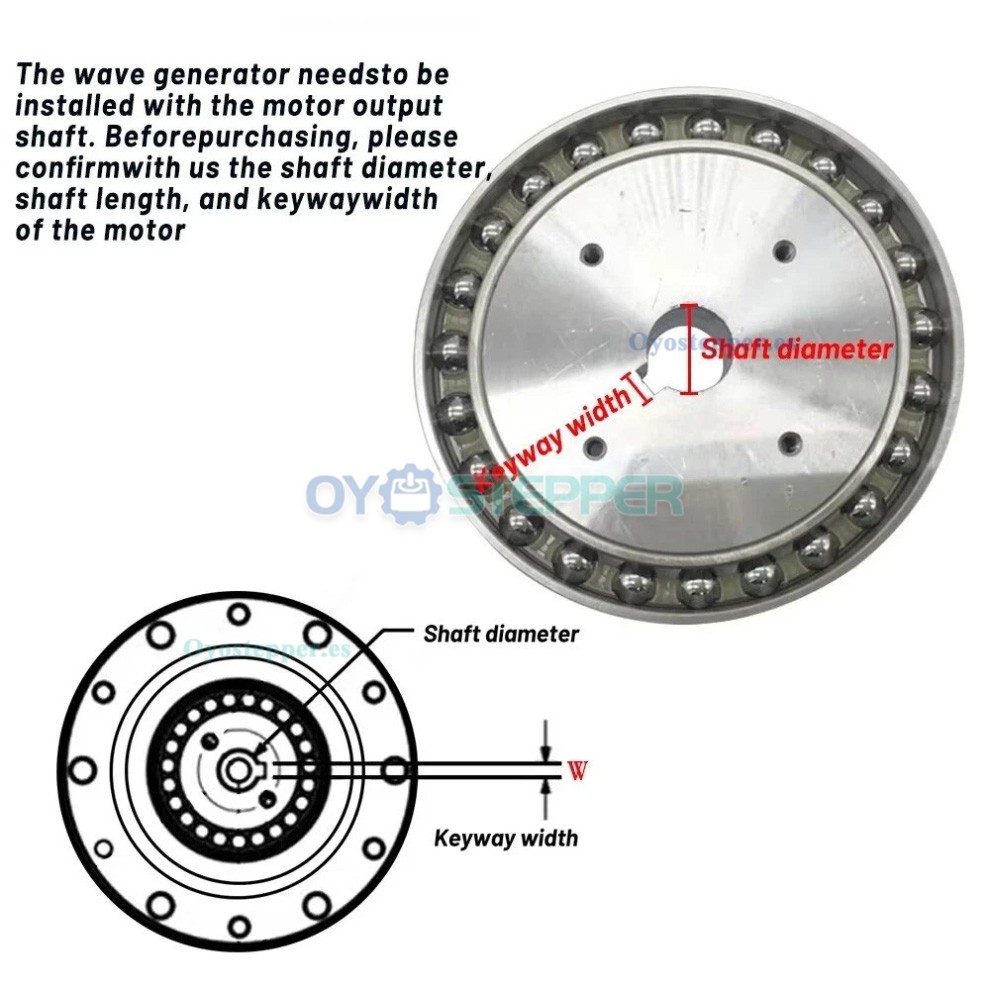

| Diámetro del eje de entrada(mm) | 5mm / 8mm / 14mm / 19mm / 22mm |
| Tipo de eje de salida | Chavetero |
| Relación de transmission | 50:1 / 80:1 / 100:1 / 120:1 |
| Tipo de caja de cambios | Reductor de armónicos |
| Holgura sin carga(Max.°) | ≤20minutos de arco |
