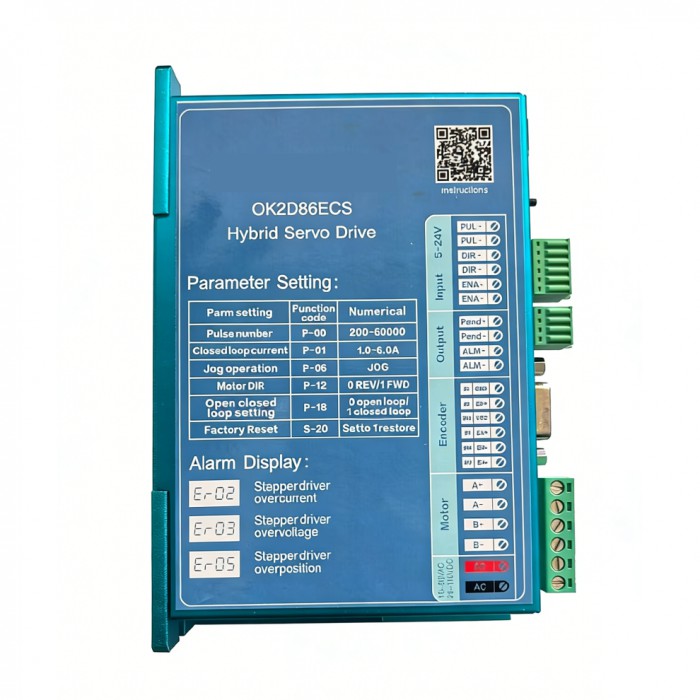

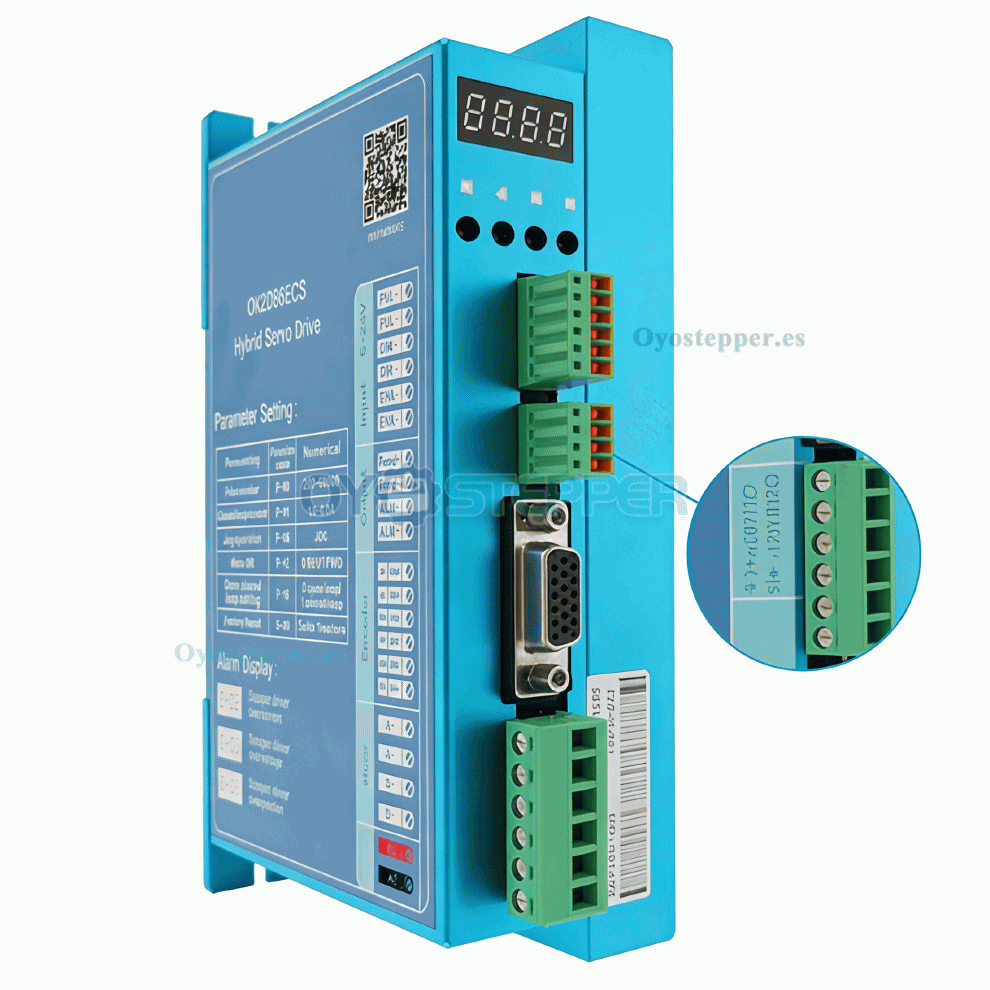

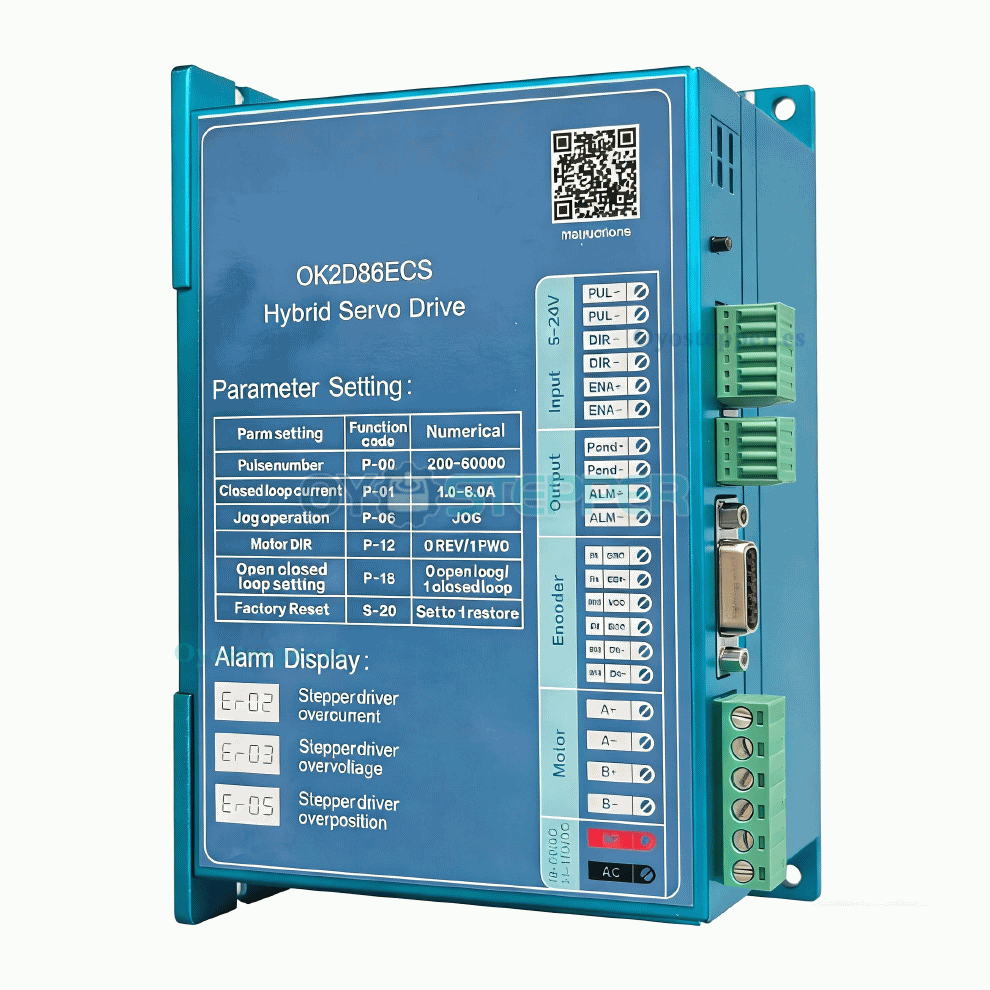

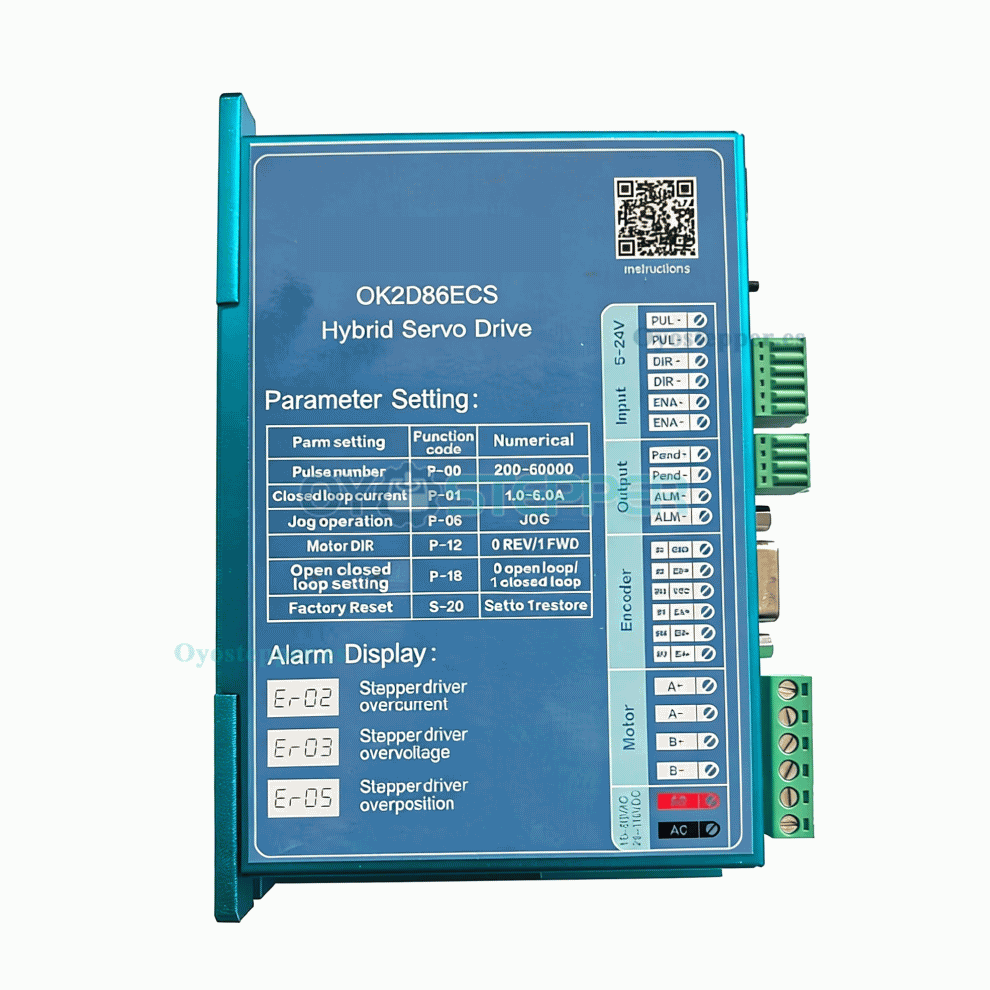

OUKEDA OK2D86ECS Controlador paso a paso de circuito cerrado 0–8A 18–80VCC para NEMA 34

OUKEDA OK2D86ECS Controlador paso a paso de circuito cerrado 0–8A 18–80VCC para NEMA 34

El OK2D86ECS es un driver de lazo cerrado para motores paso a paso de tamaño 86. Integra un procesador ARM y un algoritmo de control vectorial.

Características:
Control de lazo cerrado: utiliza la realimentación del encoder para supervisar la posición.

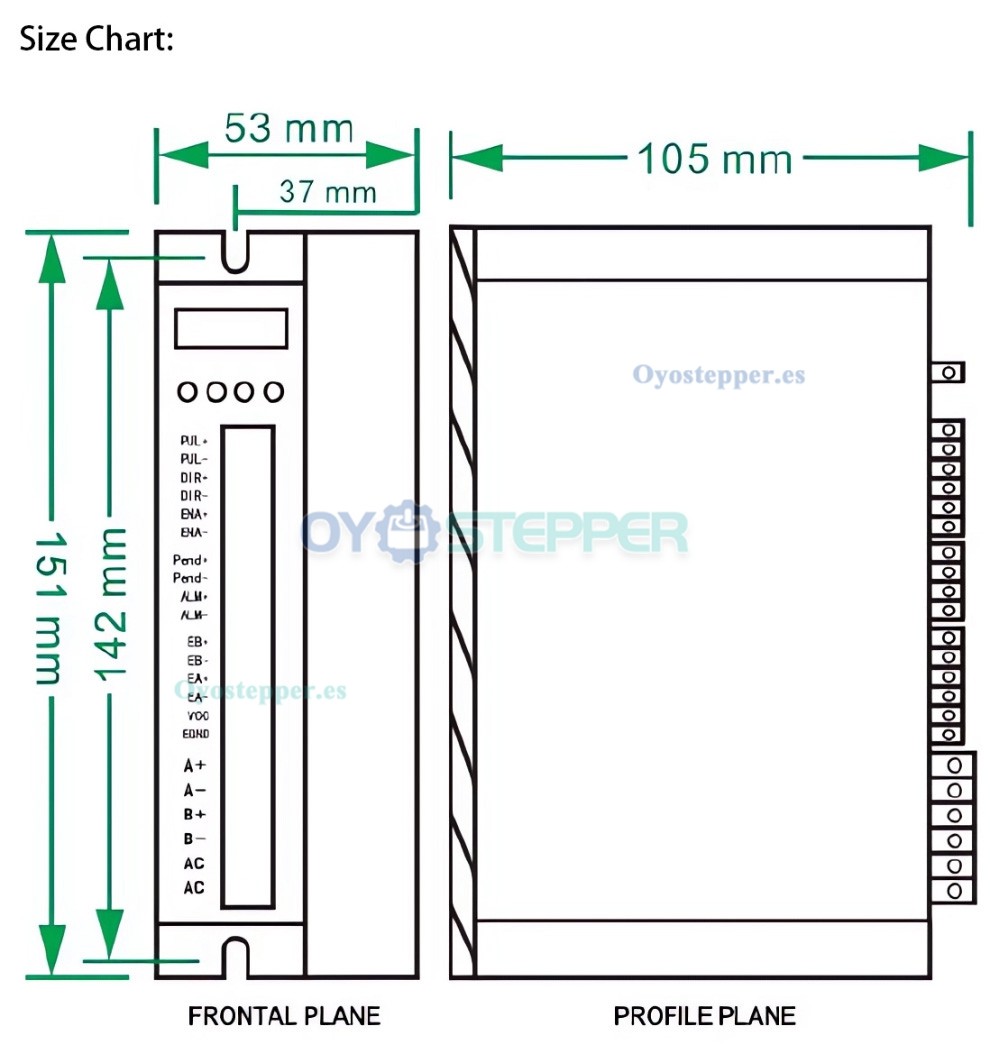

Compatibilidad de montaje: utiliza las mismas dimensiones y el mismo patrón de fijación que los drivers de lazo abierto estándar para motores de bastidor 86.
Funciones de control integradas: incorpora un microcontrolador compatible con modos de movimiento punto a punto.
Modos de funcionamiento: permite seleccionar entre funcionamiento en lazo abierto y lazo cerrado.
Tratamiento de señales de entrada: dispone de filtrado para señales de tren de pulsos.
Protección del motor: genera una señal de alarma cuando se detecta una sobrecarga prolongada.
Procesador: basado en un chip ARM de 32 bits para control de motores.
Compatibilidad con encoder: diseñado para motores equipados con encoders de 1000 líneas y 4000 impulsos por revolución.
Resolución de micropasos: ajustable entre 200 y 60.000 pasos por revolución.
Funciones de protección: protección contra sobrecorriente, sobretensión y sobretemperatura, además de salida de alarma por sobrecarga prolongada.

Especificaciones:
Modelo: OK2D86ECS
Potencia máxima: 200W
Corriente de salida de pico: 1–8A
Tensión de entrada: 18–80 V CC, valor típico de 48 V CC
Corriente de la señal lógica: 7–20 mA, valor típico de 10 mA
Frecuencia de entrada de pulsos: 0–200 kHz
Resolución de micropasos: 200–60.000 pasos por revolución
Corriente del encoder: 50mA
Resistencia de aislamiento: 500 MΩ
Peso: 600g;

Entorno de funcionamiento y otras especificaciones:

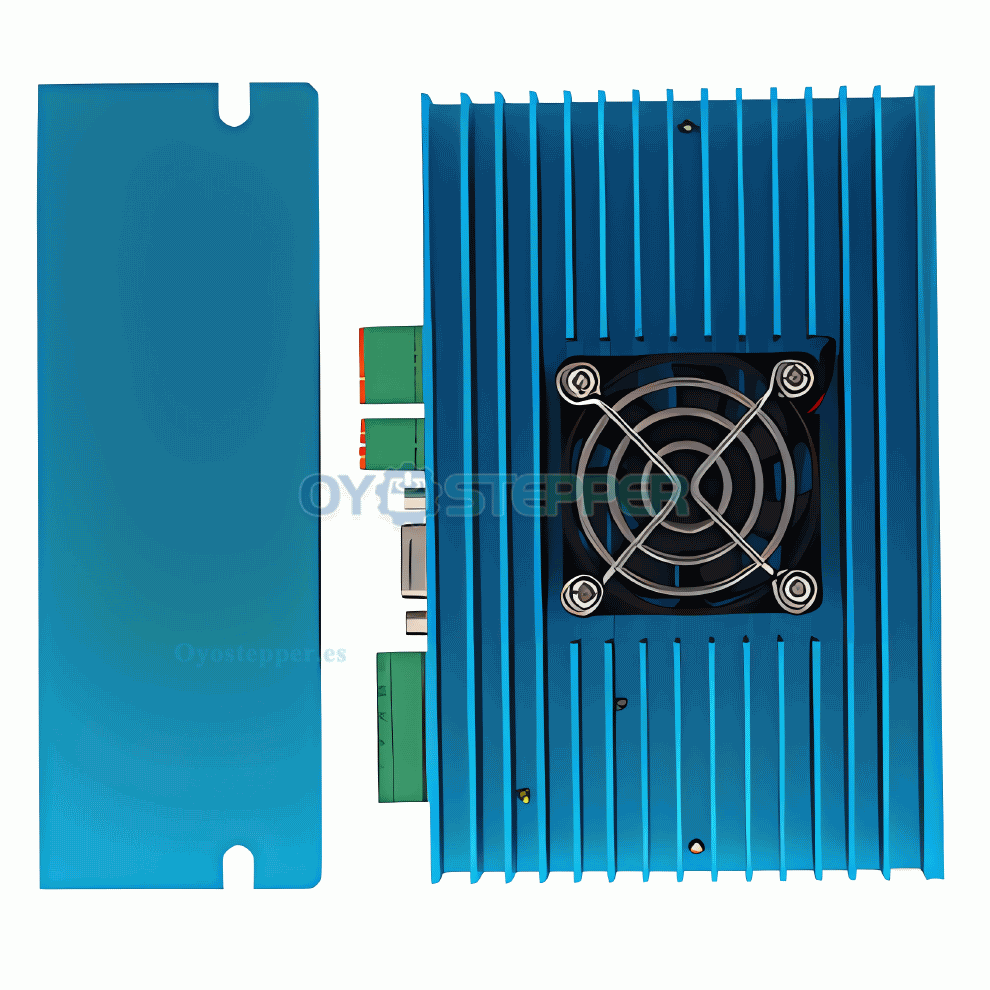

Refrigeración: refrigeración natural o forzada;
Entorno: evitar polvo, niebla de aceite y gases corrosivos;
Temperatura ambiente: 0–50 °C;
Humedad: inferior al 80 % HR, sin condensación ni formación de escarcha;
Temperatura máxima de funcionamiento: 70 °C;
Vibración máxima: 5,9 m/s²;
Temperatura de almacenamiento: −20 a +80 °C;

Operating Environment and other Specifications:
Cooling: Natural Cooling or Forced cooling
Environment: Avoid dust, oil fog and corrosive gases
Ambient Temperature: 0℃ － 50℃
Humidity: <80%RH (No-condensing, no frosting)
Operating Temperature: 70℃ MAX
Vibration: 5.9m/s2 Max
Storage Temperature: -20℃ －+80℃;
