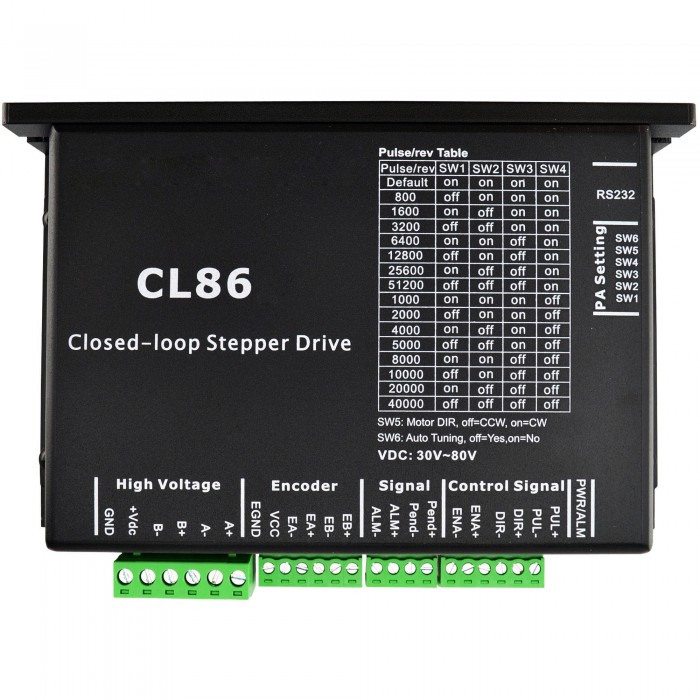

Controlador paso a paso de circuito cerrado 0~8,2A 24~80VCC para motor paso a paso Nema 34
Características clave:
Bucle cerrado que elimina la pérdida de sincronización.
Rango operativo amplio: mayor par y mayor velocidad.
Menor calentamiento del motor, lo que mejora la eficiencia.
Movimiento suave con bajo nivel de ruido.
No requiere un margen de par alto.
Sin necesidad de ajuste, siempre estable.
Respuesta rápida y casi sin tiempo de recuperación.
Especificaciones electricas:
Corriente máxima de salida: 0~8,2A
Voltaje de entrada: +18~80 VCA o 24~110 VCC (la alimentación CC +/- se puede conectar en cualquier orden)
Corriente de señal lógica: 7 ~ 16 mA (típico 10 mA)
Voltaje de la señal de control: 5V (Agregue una resistencia de 2KΩ para aplicar 24V);
Frecuencia de entrada de pulso: 0~200kHz;
Resistencia de aislamiento: 500MΩ;
Entorno operativo y otras especificaciones (Tj = 25 ℃/77 ℉):
Refrigeración: refrigeración natural o refrigeración forzada
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos;
Temperatura ambiente: 0 ℃ - 50 ℃
Humedad: 40 % de HR - 90 % de HR
Temperatura de operacion: 70 ℃ MÁX.
Vibración: 5,9 m/s2 máx.
Temperatura de almacenamiento: -20 ℃ - 65 ℃
Peso: aprox. 580 g (20,5 oz);
Recursos
Cable RS232: RS232-1
Cable Adaptador RS232 a USB 2,0: C003
Especificación del controlador paso a paso | |
---|---|
Voltaje de conducción(V) | 24 - 80 |
Corriente de salida(A) | 0 - 8,2 |
Micropaso(Pasos/rev.) | 200 - 51200 |
Máx. Entrada de pulso(kHZ) | 200 |
Ancho de pulso(μs) | 2,5 |
Especificación física | |
Peso(gramos) | 580 |
