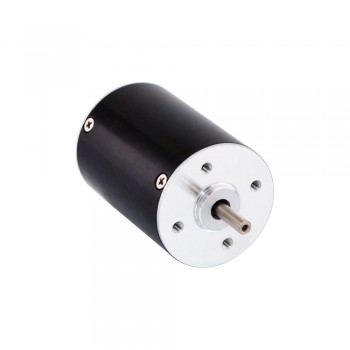

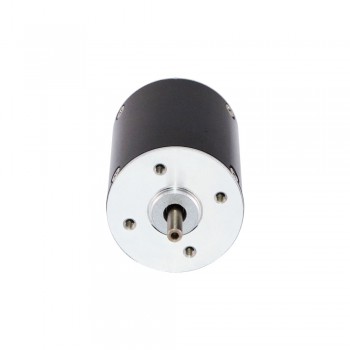

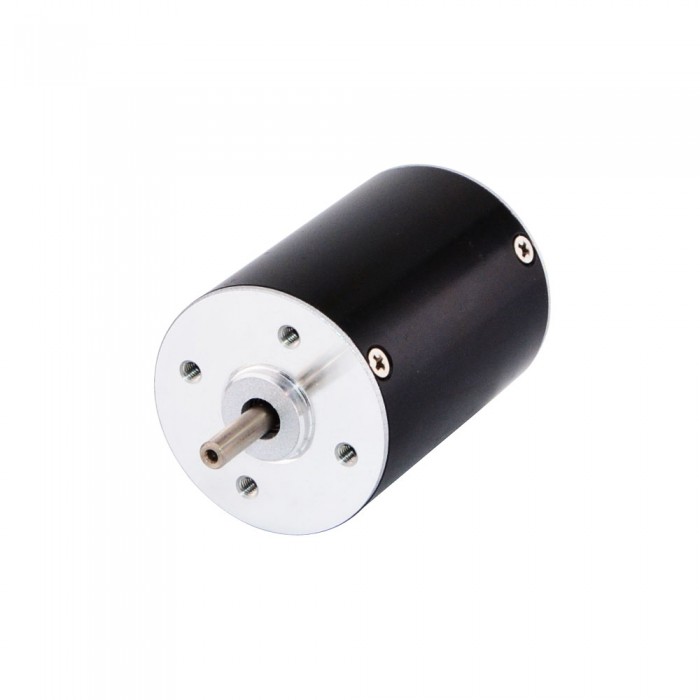

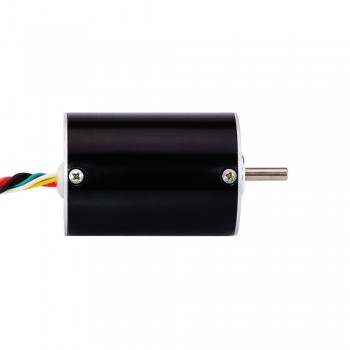

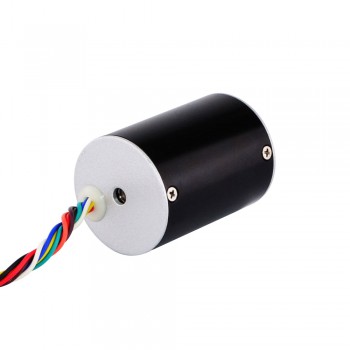

Motor CC sin escobillas de 24V 5000RPM 0.019Nm 10W 0.75A Redondo Ф36x40mm
Especificación eléctrica
- Número de pieza del fabricante: 36BLR40-24-01
- Fase: 3
- Polos: 4
- Voltaje nominal: 24V
- Velocidad nominal: 5000±10%RPM
- Sin velocidad de carga: 7500RPM
- Par nominal: 0.019Nm(2.69oz.in)
- Corriente nominal: 0.75±10%A
- Corriente nominal: 0.17A
- Potencia nominal: 10W
- Clase de aislamiento: Clase B
- Resistencia de aislamiento: 100MΩ Min @500VDC
- Prueba de fuerza dieléctrica: 500VAC por 1 Minuto
Especificación física
- Tamaño del marco: Φ36mm
- Longitud del cuerpo: 40.2mm
- Diámetro del eje: Φ4mm
- Longitud del eje: 15mm
- Número de cables: 8
- Longitud del cable: 300mm
- Tipo de rodamiento: Cojinete de bolas NMB, C3
- Sensor: Sensor de pasillo
- Peso: 0.2kg
Conexión
| U | V | W | +5V | GND | A | B | C |
| Naranja | Verde | Marrón | Rojo | Negro | Amarillo | Blanco | Azul |
| Especificación del motor BLDC | |
|---|---|
| Tipo de rodamiento | Cojinete de bolas NMB, C3 |
| Clase de aislamiento | Class B |
| Número de cables | 8 |
| Número de fases | 3 |
| Número de polos | 4 |
| Corriente nominal(A) | 0.75 |
| Potencia nominal(W) | 10 |
| Velocidad nominal(rpm) | 5000±10% |
| Par nominal(Nm) | 0.019 |
| Par nominal(oz.in) | 2.69 |
| Tensión nominal(V) | 24 |
| Tipo de sensor | Hall Sensor |
| Diámetro del eje(mm) | 4 |
| Longitud del eje(mm) | 15 |
| Tamaño de brida(mm) | Ф36 |
| Longitud del cuerpo(mm) | 40.2 |
| Especificación física | |
| Peso(gramos) | 200 |
