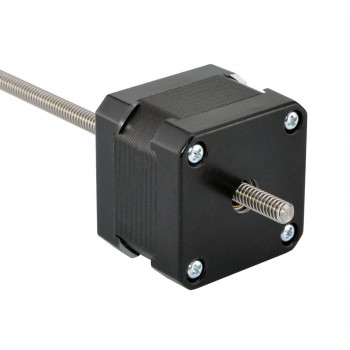

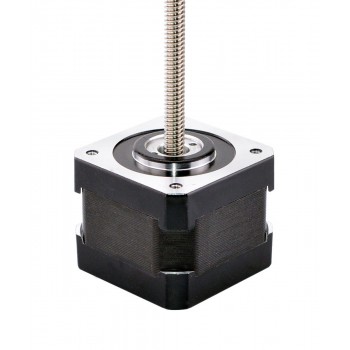

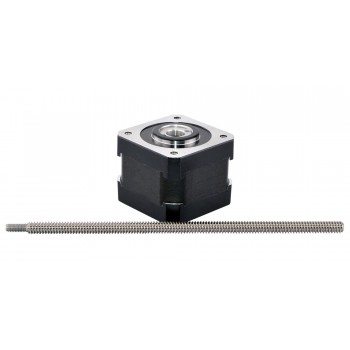

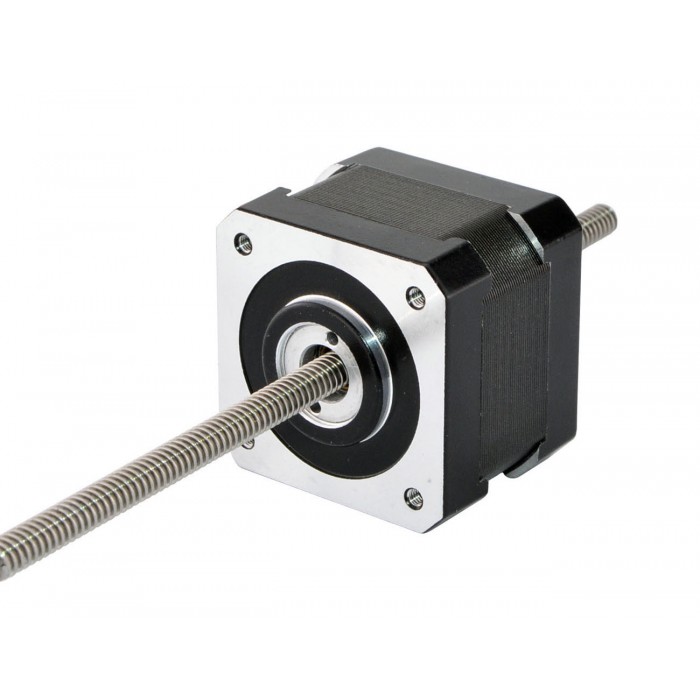

Motor paso a paso de precisión no cautivo Nema 17 bipolar 1,8 grados 5V 0.7A revolución de plomo 0.794mm/0.031 "tornillo de plomo 150mm
Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso no cautivo tamaño 17 de la serie Haydon Kerk 43000. La parte del motor es un motor paso a paso Nema 17 de 1,8 grados y 0,7 A con un cuerpo de 34 mm y funciona con un tornillo de avance de 6,35 mm (0,25") de diámetro y 150 mm (5,9055") de longitud, el recorrido lineal es de 0,794 mm (0,03125") por revolución.
Especificación eléctrica
- Número de pieza del fabricante: 17N13S0704LF-150RS(17LS13-0704P-150N)
- Tipo de motor: paso a paso lineal no cautivo
- Ángulo de paso: 1,8°
- Empuje mínimo: 434N (300pps)
- Corriente nominal/fase: 0.7A
- Resistencia de fase: 7,2 ohmios
- Voltaje: 5V
- Inductancia: 10.6mH±20%(1KHz)
Especificación física
- Tamaño del marco: 42 x 42 mm
- Longitud del cuerpo: 34 mm

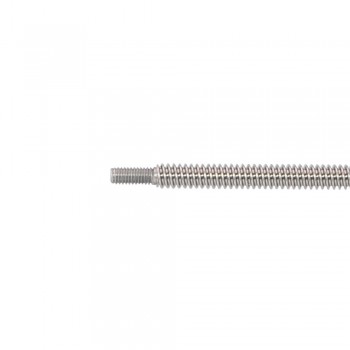

- Longitud del tornillo de avance: 150 mm (5,9055")
- Diámetro del tornillo de avance: Φ6,35 mm (0,25")
- Plomo/paso: 0,00396875 mm (0,00015625")
- Recorrido/Revolución del cable: 0,794 mm (0,03125")
- Número de clientes potenciales: 4
- Longitud del cable: 300 mm
- Peso: 241g
Conexión
A+ | A- | B+ | B- |
Rojo | Rojo blanco | Verde blanco | Verde |
Recursos
- Ficha técnica completa: 17LS13-0704P-150N.pdf
- Curva de fuerza de empuje: 17LS13_P_A_V_B_C_Thrust_Force_Curve.pdf
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Inductancia(mH) | 10.6 |
Minimal Thrust(N) | 434 |
Tipo de motor | Non-Captive |
Resistencia de fase(ohmios) | 7.2 |
Corriente nominal (A) | 0.7 |
Ángulo de paso(°) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 33.8 |
Diámetro del tornillo de avance(mm) | 6.35 |
Longitud del tornillo de avance(mm) | 150 |
Recorrido de plomo(mm) | 0.79375 |
Recorrido de plomo/paso(mm) | 0.00396875 |
Número de cables | 4 |
Longitud del cable(mm) | 300 |
Tamaño del marco(mm) | Nema 17 (42 x 42) |
