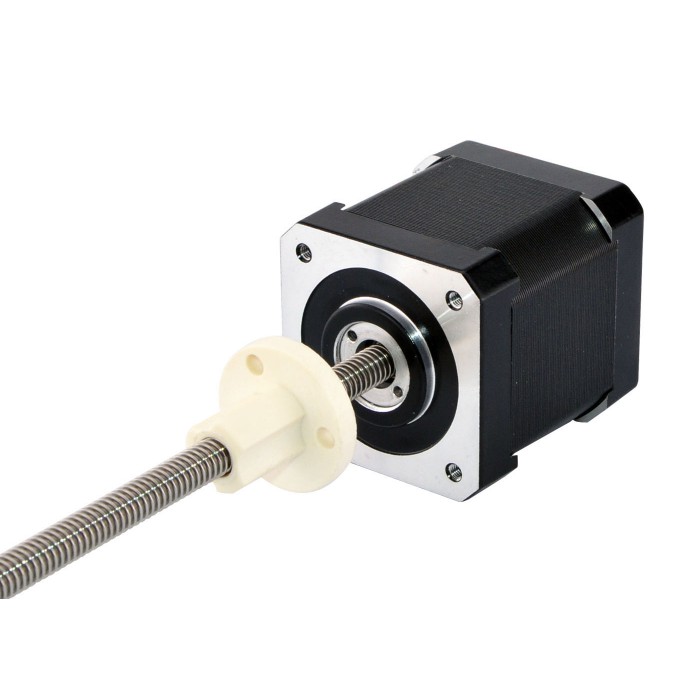

Motor paso a paso lineal externo Nema 17 bipolar 1,8 ° 2.6A 2.33V 4 cables Tornillo de avance 250 mm
Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso externo de doble pila tamaño 17 de la serie Haydon Kerk 43000. La parte del motor tiene un cuerpo de 48 mm, un motor paso a paso Nema 17 de 1,8 grados y 2,6 A, y se ha integrado con un tornillo de avance de 6,35 mm (0,25") de diámetro y 250 mm (9,8425") de longitud y una tuerca de tornillo POM, el recorrido lineal es de 1,27 mm (0,05"). ") por revolución.
Especificación eléctrica
- Número de pieza del fabricante: 17E19S2604FF-250RS(17LS19-26049-250E)
- Tipo de motor: Paso a paso lineal externo
- Ángulo de paso: 1,8°
- Empuje mínimo: 308N (300pps)
- Corriente nominal/fase: 2.6A
- Resistencia de fase: 0,9 ohmios
- Voltaje: 2.33V
- Inductancia: 1.33mH±20%(1KHz)
Especificación física
- Tamaño del marco: 42 x 42 mm
- Longitud del cuerpo: 48 mm
- Longitud del tornillo de avance: 250 mm (9,8425")
- Diámetro del tornillo de avance: Φ6,35 mm (0,25")
- Plomo/paso: 0,00635 mm (0,00025")
- Recorrido/Revolución del plomo: 1,27 mm (0,05")
- Número de clientes potenciales: 4
- Longitud del cable: 300 mm
- Peso: 352g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde blanco | Verde |
Recursos
- Ficha técnica completa: 17LS19-26049-250E.pdf
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 1.33 |
| Minimal Thrust(N) | 308 |
| Tipo de motor | Externo |
| Resistencia de fase(ohmios) | 0.9 |
| Corriente nominal (A) | 2.6 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 47.75 |
| Diámetro del tornillo de avance(mm) | 6.35 |
| Longitud del tornillo de avance(mm) | 250 |
| Recorrido de plomo(mm) | 1.27 |
| Recorrido de plomo/paso(mm) | 0.00635 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
