Actuador de motor paso a paso lineal externo Nema 23, bipolar 1,8 grados 2,5 A, 5V, revolución de plomo, 2,54mm/0,1 " tornillo de plomo, 150mm
-
Manuales y documentacion:
Ficha técnica completa:
Curva de fuerza de empuje:
Actuador de motor paso a paso lineal externo Nema 23, bipolar 1,8 grados 2,5 A, 5V, revolución de plomo, 2,54mm/0,1 " tornillo de plomo, 150mm

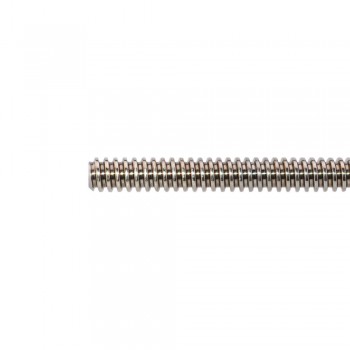

La parte del motor es un motor paso a paso Nema 23 de 1,8 grados y 2,5 A con un cuerpo de 66 mm y se ha integrado con un tornillo de avance de 9,53 mm (0,3752") de diámetro y 150 mm (5,9055") de longitud y una tuerca de tornillo POM, el recorrido lineal es de 2,54 mm (0,1 ") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 23E26S2504GG-150RS(23LS26-25043-150E)
Tipo de motor: Paso a paso lineal externo
Ángulo de paso: 1,8°
Empuje mínimo: 540N (300pps)
Corriente nominal/fase: 2.5A
Resistencia de fase: 2 ohmios
Voltaje: 5V
Inductancia: 7.6mH±20%(1KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 66 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ9,53 mm (0,3752")
Plomo/paso: 0,0127 mm (0,0005")
Recorrido/revolución del cable: 2,54 mm (0,1")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 958g
Conexión
A+ | A- | B+ | B- |
Rojo | Rojo blanco | Verde blanco | Verde |
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Inductancia(mH) | 8.2 |
Minimal Thrust(N) | 540 |
Tipo de motor | Externo |
Resistencia de fase(ohmios) | 2.1 |
Corriente nominal (A) | 2.5 |
Ángulo de paso(°) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 66 |
Diámetro del tornillo de avance(mm) | 9.53 |
Longitud del tornillo de avance(mm) | 150 |
Recorrido de plomo(mm) | 2.54 |
Recorrido de plomo/paso(mm) | 0.0127 |
Número de cables | 4 |
Longitud del cable(mm) | 300 |
Tamaño del marco(mm) | Nema 23 (57 x 57) |
