Motor paso a paso Nema 34 actuador lineal externo bipolar 1,8 grados 5V 3,12A revolución de plomo 2,54mm(0,1 ") tornillo de plomo 250mm

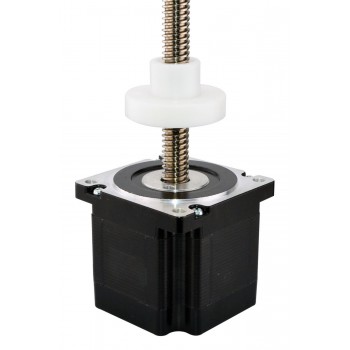

Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso externo de tamaño 34 de la serie Haydon Kerk 86000. La parte del motor tiene un cuerpo de 79 mm, un motor paso a paso Nema 34 de 1,8 grados y 3,12 A, y se ha integrado con un tornillo de avance de 15,88 mm (0,625") de diámetro y 250 mm (9,8425") de longitud y una tuerca de tornillo POM, el recorrido lineal es de 2,54 mm (0,1 ") por revolución.
Especificación eléctrica
- Número de pieza del fabricante: 34E31S3124GK-250RS(34LS31-31243-250E)
- Tipo de motor: Paso a paso lineal externo
- Ángulo de paso: 1,8°
- Empuje mínimo: 1000N (300pps)
- Corriente nominal/fase: 3.12A
- Resistencia de fase: 1,6 ohmios
- Voltaje: 5V
- Inductancia: 8.8mH±20%(1KHz)
Especificación física
- Tamaño del marco: 86x 86 mm
- Longitud del cuerpo: 79 mm
- Longitud del tornillo de avance: 250 mm (9,8425")
- Diámetro del tornillo de avance: Φ15,88 mm (0,625")
- Plomo/paso: 0,0127 mm (0,0005")
- Recorrido/revolución del cable: 2,54 mm (0,1")
- Número de clientes potenciales: 4
- Longitud del cable: 300 mm
- Peso: 2300g
Conexión
A+ | A- | B+ | B- |
Rojo | Rojo blanco | Verde blanco | Verde |
Recursos
- Ficha técnica completa: 34LS31-31243-250E.pdf
- Curva de fuerza de empuje: 34LS31_Thrust_Force_Curve.pdf
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Inductancia(mH) | 8.8 |
Minimal Thrust(N) | 1000 |
Tipo de motor | Externo |
Resistencia de fase(ohmios) | 1.6 |
Corriente nominal (A) | 3.12 |
Ángulo de paso(°) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 78.56 |
Diámetro del tornillo de avance(mm) | 15.88 |
Longitud del tornillo de avance(mm) | 250 |
Recorrido de plomo(mm) | 2.54 |
Recorrido de plomo/paso(mm) | 0.0127 |
Número de cables | 4 |
Longitud del cable(mm) | 300 |
Tamaño del marco(mm) | Nema 34 (86 x 86) |
