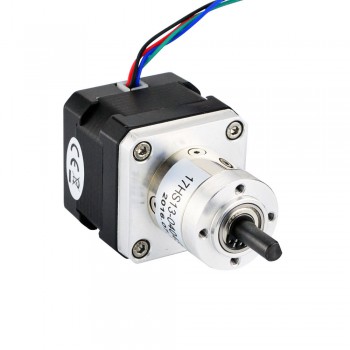

Paso a paso Nema 17 longitud33 mm 26 Ncm 0,35 grados 0,4 A 12 V con caja de cambios planetaria pequeña 5:1
Este motor paso a paso Nema 17 de 33 mm y 0,4 A cuenta con una caja de engranajes planetarios de 28 mm de diámetro y relación de transmisión de 5,18:1.
Especificaciones eléctricas
Número de pieza del fabricante: 17HS13-0404S-CG5
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,35 grados
Par de retención sin caja de cambios: 22 Ncm (31,2 oz.in)
Corriente nominal/fase: 0,4 A
Resistencia de fase: 30 ohmios
Inductancia: 27 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de engranajes: 5,18: 1
Eficiencia: 90 %
Reacción en vacío: <=1 grado
Torsión máxima permitida: 2 Nm (283oz.in)
Par de momento admisible: 4 Nm (566 oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N
Especificaciones físicas
Tamaño del marco: 42 x 42 mm
Longitud del motor: 34 mm
Longitud de la caja de cambios: 27,2 mm
Diámetro del eje: Φ6 mm
Longitud del eje: 18 mm
Longitud de corte en D: 12 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 400g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 1 |
| Eficiencia | 90% |
| Relación de transmission | 5,18:1 |
| Longitud de la caja de cambios(mm) | 27,3 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 200 |
| Máx. par admisible(oz.in) | 283,2 |
| Par admisible de momento(Ncm) | 400 / 566,4 |
| Carga axial máxima del eje(N) | 5 |
| Carga radial máxima del eje(N) | 25 |
| Especificación del motor | |
| Inductancia(mH) | 27 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 17 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 30 |
| Corriente nominal (A) | 0,4 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 22 |
| Par de retención sin caja de cambios(oz.in) | 31,2 |
| Longitud del motor(mm) | 34 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Especificación física | |
| Peso(gramos) | 500 |
