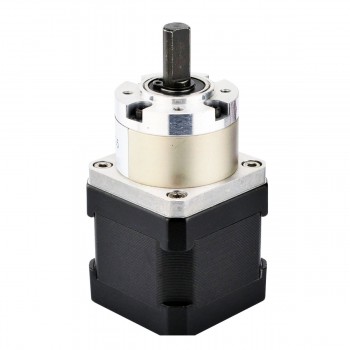

Motor paso a paso Nema 17 bipolar con caja de cambios planetaria 5:1 longitud 38 mm 36 Ncm 1,68 A 2,8 V
Este motor paso a paso Nema 17 con cuerpo de 38 mm y corriente nominal de 1,68 A, integró una Reductor planetario de relación de transmisión de 5,18: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificación eléctrica
- Número de pieza del fabricante: 17HS15-1684S-PG5
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 0,35 grados
- Par motor sin caja de cambios: 36 Ncm (50,98 oz.in)
- Corriente nominal/fase: 1.68A
- Resistencia de fase: 1,60 ohmios
- Inductancia: 3,10 mH ± 20% (1 KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 5,18: 1
- Eficiencia: 90%
- Huelgo sin carga: <= 3 grado
- Par máximo permitido: 3 Nm (424.83oz.in)
- Momento de torsión admisible: 5 Nm (708.06oz.in)
- Carga axial máxima del eje: 50N
- Carga radial máxima del eje: 100N
Especificaciones físicas
- Tamaño del marco: 42 x 42 mm
- Longitud del motor: 40 mm
- Reductor Longitud: 27,3 mm
- Diámetro del eje: Φ8mm
- Longitud del eje: 20 mm
- Longitud del corte en D: 15 mm
- Número de clientes potenciales: 4
- Longitud del cable: 500 mm
- Peso: 460g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 17HS15-1684S-PG5.pdf
- Curva de par: 17HS15-1684S-PG5_Torque_Curve.pdf
- 17HS15-1684S-PG5.STEP
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 1 |
| Eficiencia | 90% |
| Relación de transmission | 5.18:1 |
| Longitud de la caja de cambios(mm) | 27.3 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 200 |
| Máx. par admisible(oz.in) | 283.2 |
| Par admisible de momento(Ncm) | 566.4 |
| Carga axial máxima del eje(N) | 50 |
| Carga radial máxima del eje(N) | 100 |
| Especificación del motor | |
| Inductancia(mH) | 3.2 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 17 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1.65 |
| Corriente nominal (A) | 1.68 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 20 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 36 |
| Par de retención sin caja de cambios(oz.in) | 51 |
| Motor Length(mm) | 40 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Especificación física | |
| Peso(gramos) | 550 |
