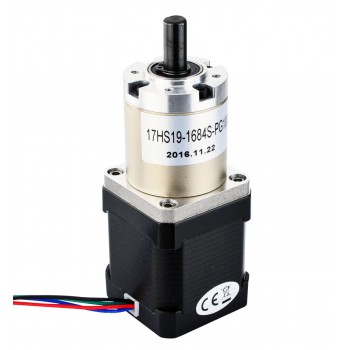

Motor paso a paso Nema 17 bipolar con caja de cambios planetaria 100: 1 longitud 48 mm 44 Ncm 1.68A 2.8V
Este motor paso a paso Nema 17 con cuerpo de 48 mm y corriente nominal de 1,68 A, integró una Reductor planetario de relación de transmisión de 99,05: 1.
Especificación eléctrica
Número de pieza del fabricante: 17HS19-1684S-PG100
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,018 grados
Par motor sin caja de cambios: 52 Ncm (73,6 oz.in)
Corriente nominal/fase: 1.68A
Resistencia de fase: 1,8 ohmios
Inductancia: 3,2 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 99.05: 1
Eficiencia: 70%
Huelgo sin carga: <= 3 grado
Par máximo permitido: 3Nm (424.83oz.in)
Par admisible de momento: 5Nm (708.06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N
Especificaciones físicas
Tamaño del marco: 42 x 42 mm
Longitud del motor: 48 mm
Reductor Longitud: 42,7 mm
Diámetro del eje: Φ8mm
Longitud del eje: 20 mm
Longitud del corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 630g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 1 |
| Eficiencia | 73% |
| Relación de transmission | 99.05:1 |
| Longitud de la caja de cambios(mm) | 42.7 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 400 |
| Máx. par admisible(oz.in) | 566.4 |
| Par admisible de momento(Ncm) | 849.7 |
| Carga axial máxima del eje(N) | 50 |
| Carga radial máxima del eje(N) | 100 |
| Especificación del motor | |
| Inductancia(mH) | 3.2 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 17 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1.8 |
| Corriente nominal (A) | 1.68 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 20 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 52 |
| Par de retención sin caja de cambios(oz.in) | 73.6 |
| Longitud del motor(mm) | 48 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Especificación física | |
| Peso(gramos) | 600 |
