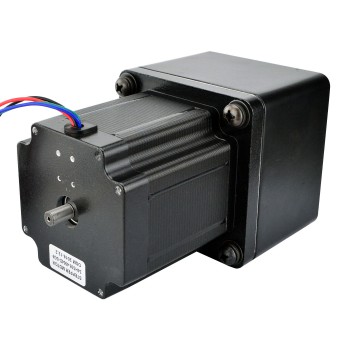

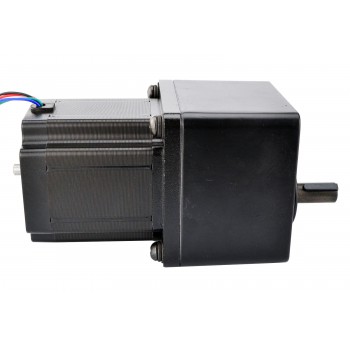

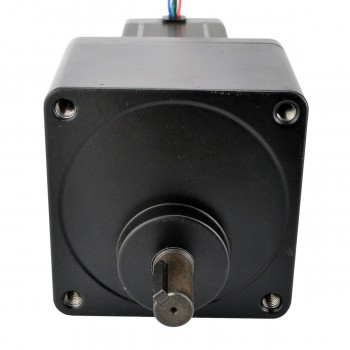

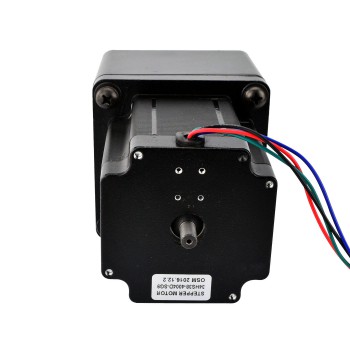

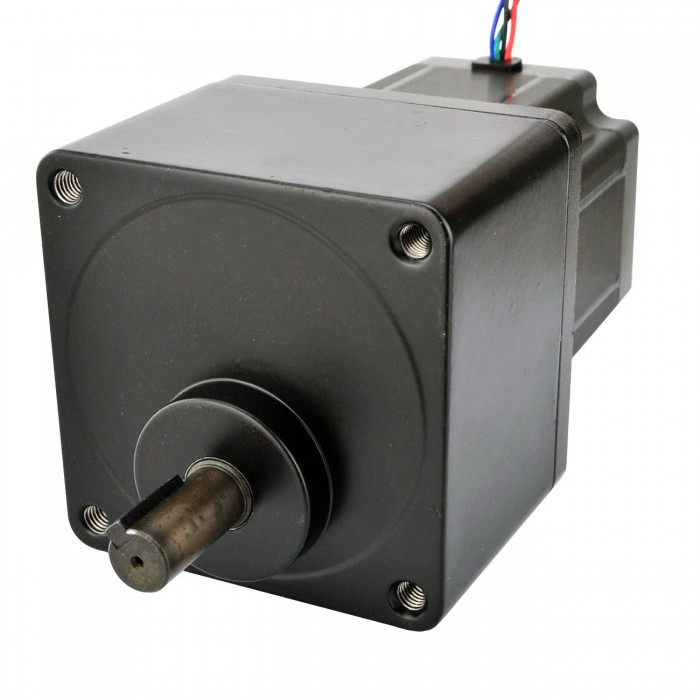

Motor paso a paso Nema 34 longitud bipolar 97 mm con caja de engranajes rectos 9:1 0,2 grados 4,5 Nm 4,0 A 2,4 V

Motor paso a paso Nema 34 longitud bipolar 97 mm con caja de engranajes rectos 9:1 0,2 grados 4,5 Nm 4,0 A 2,4 V
Modelo:34HS38-4004D-SG9
Escribir Comentario
Nuestro precio:€133.27
Cantidad:- +

Precio a granel:
Cantidad Rango Precio Unitario Descuento
2 €126.61 5%
5 €123.94 7%
10 €119.94 10%
50 €115.95 13%
Añadir al Carrito

Este motor paso a paso Nema 34 con cuerpo de 97 mm y corriente nominal de 4,0 A, caja de transmisión rectos cuadrados integrados de 104 mm con una relación de transmisión de 9:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.



Especificación eléctrica

  • Número de pieza del fabricante: 34HS38-4004D-SG9
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 0,2 grados
  • Par motor sin caja de cambios: 4,5 Nm (637,25 oz.in)
  • Par nominal: 29,2 Nm
  • Corriente nominal/fase: 4.0A
  • Resistencia de fase: 0,6 ohmios
  • Voltaje: 2.4V
  • Inductancia: 4,5 mH ± 20 % (1 KHz)

Especificaciones de la caja de cambios

  • Tipo de caja de cambios: Spur
  • Relación de transmisión: 9
  • Eficiencia: 90%
  • Contragolpe sin carga: <= 3 grados
  • Par máximo permitido: 40 Nm

Especificaciones físicas

  • Tamaño del marco: 104 x 104 mm
  • Longitud del motor: 97 mm
  • Reductor Longitud: 72 mm
  • Diámetro del eje: Φ15 mm
  • Longitud del eje: 43 mm
  • Longitud de la llave: 25 mm
  • Ancho de la llave: 5 mm
  • Diámetro del eje trasero: 8 mm
  • Longitud del eje trasero: 8 mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 500 mm
  • Peso: 5,6 kg

Conexión

A+ A- B+ B-
Negro Verde Rojo Azul



Recursos



Anterior: Motor paso a paso Nema 23 bipolar longitud 76 mm 1,89 Nm 2,8 A 3,2 V con caja de cambios de dientes rectos 30:1
Próximo: Motor paso a paso Nema 34 longitud bipolar 97 mm con caja de engranajes rectos 13:1 0,14 grados 4,5 Nm 4,0 A 2,4 V
Especificación de caja de cambios
Holgura sin carga(Max.°) 3
Eficiencia 90%
Relación de transmission 9:1
Longitud de la caja de cambios(mm) 72
Tipo de caja de cambios Caja de engranajes rectos
Máx. par admisible(Ncm) 4000
Máx. par admisible(oz.in) 5664.5
Especificación del motor
Inductancia(mH) 4.5
Longitud del cable(mm) 500
NEMA Tamaño Nema 34
Número de cables 4
Resistencia de fase(ohmios) 0.6
Corriente nominal (A) 4
Diámetro del eje(mm) 15
Longitud del eje(mm) 43
Bipolar/Unipolar Bipolar
Par de retención sin caja de cambios(Ncm) 450
Par de retención sin caja de cambios(oz.in) 637.3
Motor Length(mm) 97
Eje simple/eje doble Doble eje
Tipo de eje Chavetero
Especificación física
Peso(gramos) 5000
