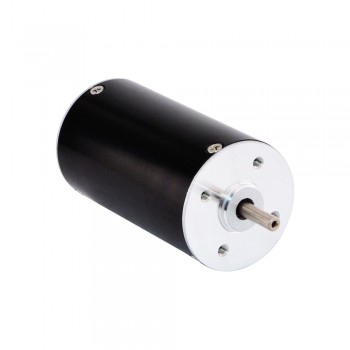

Motor CC sin escobillas de 24V 4000RPM 0.179Nm 75W 5A Redondo Ф42x83mm
Especificación eléctrica
- Número de pieza del fabricante: 42BLR83-24-01
- Fase 3
- Polos: 4
- Voltaje nominal: 24V
- Velocidad nominal: 4000±10%RPM
- Velocidad sin carga: 6200 RPM
- Par nominal: 0,179 Nm (25,35 oz.in)
- Corriente nominal: 5±10%A
- Corriente sin carga: 0.36A
- Potencia nominal: 75W
- Clase de aislamiento: Clase B
- Resistencia de aislamiento: 100MΩ Min @500VDC
- Prueba de fuerza dieléctrica: 500 V CA durante 1 minuto
Especificación física
- Tamaño del marco: Φ42mm
- Longitud del cuerpo: 83 mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 20 mm
- Número de clientes potenciales: 8
- Longitud del cable: 300 mm
- Tipo de rodamiento: Rodamiento de bolas NMB, C3
- Sensor: de sensores Hall
- Peso: 0,6 kg

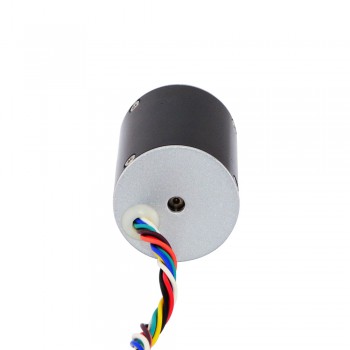

Conexión
| tu | V | W | +5V | TIERRA | A | B | C |
| Naranja | VERDE | Marrón | ROJO | NEGRO | AMARILLO | BLANCO | AZUL |
Recursos
- Hoja de datos completa: 42BLR83-24-01.pdf
- 42BLR83-24-01.STEP
| Especificación del motor BLDC | |
|---|---|
| Tipo de rodamiento | Cojinete de bolas NMB, C3 |
| Clase de aislamiento | Class B |
| Número de cables | 8 |
| Número de fases | 3 |
| Número de polos | 4 |
| Corriente nominal(A) | 5 |
| Potencia nominal(W) | 75 |
| Velocidad nominal(rpm) | 4000±10% |
| Par nominal(Nm) | 0.179 |
| Par nominal(oz.in) | 25.35 |
| Tensión nominal(V) | 24 |
| Tipo de sensor | Hall Sensor |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20 |
| Tamaño de brida(mm) | Ф42 |
| Longitud del cuerpo(mm) | 83 |
| Especificación física | |
| Peso(gramos) | 600 |
