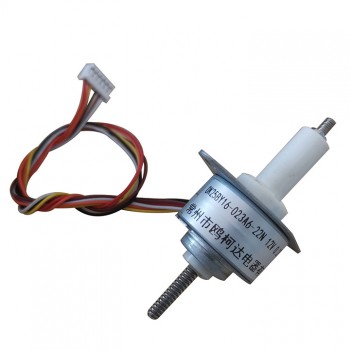

PM Motor paso a paso lineal económico cautivo 15 grados 0,23A plomo 1 mm/0,039" 2 fases Recorrido 22 mm
- Manuales y documentacion: Hoja de datos completa:
Nuestro precio:€19,80
Quien compró este articulo también compró
PM Motor paso a paso lineal económico cautivo 15 grados 0,23A plomo 1 mm/0,039" 2 fases Recorrido 22 mm
Especificación eléctrica
Número de pieza del fabricante: 25LN24M02-333
Tipo de motor: Paso a paso lineal cautivo PM
Fase 2
Ángulo de paso: 15 grados
Corriente nominal/fase: 0,23 A
Empuje: 15 N (130 Hz)
Resistencia de fase: 53 ± 7 % ohmios (20 ℃)
Inductancia: 9 mH ± 20%
Protección IP: IP30
Vida: 1500000 ciclos
Especificación física
Tamaño del marco: Φ25 mm
Longitud del cuerpo: 15 mm
Longitud de carrera: 22 mm (0,866")
Diámetro del tornillo de avance: Φ3,5 mm (0,138")
Plomo/Revolución: 1 mm (0,039")
Plomo/paso: 0,0417 mm (0,00164")
Número de conductores: 6 con conector PH-6Y
Longitud del cable: 250 mm
Peso: 42,9g
Conexión
| A+ | O+ | A- | B+ | O- | B- |
| Amarillo | Naranja | Rojo | Blanco | Marrón | Negro |
| Especificación eléctrica | |
|---|---|
| Inductancia(mH) | 9 |
| Resistencia de fase(ohmios) | 53 |
| Corriente nominal (A) | 0,23 |
| Ángulo de paso(°) | 15 |
| Tipo de motor | Cautivo |
| Número de fases | 2 |
| Especificación física | |
| Longitud del cuerpo(mm) | 15 |
| Tamaño del marco(mm) | Φ25 |
| Longitud del cable(mm) | 250 |
| Diámetro del tornillo de avance(mm) | Φ3,5 |
| Número de cables | 6 |
| Plomo/Revolución(mm) | 1 |
| Recorrido(mm) | 22 |
