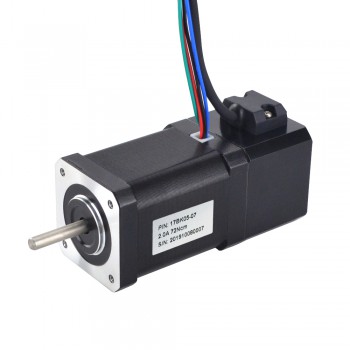

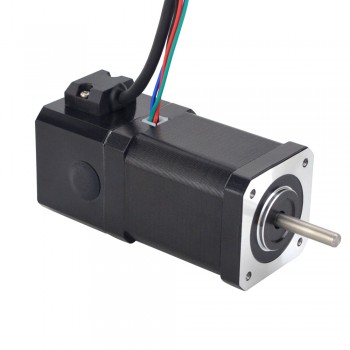

Motor paso a paso Nema 17 serie P 1,8 grados 72 Ncm 2 fases 2,0 A con freno electromagnético
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Nuestro precio:€76,46
Quien compró este articulo también compró
Motor paso a paso Nema 17 serie P 1,8 grados 72 Ncm 2 fases 2,0 A con freno electromagnético
Especificación eléctrica
Número de pieza del fabricante: 17BK05-07
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 72 Ncm (101,98 oz.in)
Corriente nominal/fase: 2,0 A
Resistencia de fase: 1,75 ohmios
Inductancia: 4,0 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 60mm
Diámetro del eje: Φ5 mm
Longitud del eje: 24 mm
Longitud del eje de corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 450 mm
Peso: 0,5 kg
Conexiones de freno
Rojo -- 24V+
Rojo -- 24V-
0,5Nm
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación del motor | |
|---|---|
| Par de retención (Ncm) | 72 |
| Par de retención (oz.in) | 101,98 |
| Inductancia(mH) | 4,0 |
| Longitud del cable(mm) | 450 |
| NEMA Tamaño | Nema 17 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1,75 |
| Corriente nominal (A) | 2,0 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 24 |
| Ángulo de paso(°) | 1,8 |
| Número de fase | 2 |
| Especificación de freno | |
| Voltaje de conducción(V) | 24 |
| Par de fricción estática(Nm) | 0,5 |
| Par de fricción estática(oz.in) | 70,82 |
