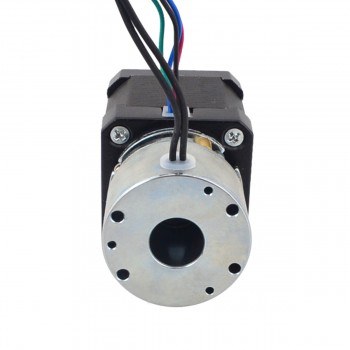

Motor paso a paso Nema 17 bipolar 1,8 grados 0,65 Nm 2 A 2,80 V con freno no excitado
Especificación del motor
- Número de pieza del fabricante: 17HS19-2004D-B025
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de retención: 0,59 Nm (83,57 oz.in)
- Corriente nominal/fase: 2.00A
- Voltaje: 2,80 V
- Resistencia de fase: 1,4 ohmios
- Inductancia: 3,00 mH ± 20 % (1 KHz)
- Tamaño del marco: 42 x 42 mm
- Longitud del motor: 48 mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 24 mm
- Longitud de corte en D: 15 mm
- Número de clientes potenciales: 4
- Longitud del cable: 500 mm
Especificación de freno
- Tipo de freno: no excitado
- Par de fricción estática: 0,25 Nm (35,4 oz.in)
- Momento de Inercia : 0.6x10 -6 kg.cm 2
- Voltaje : 24V
- Potencia: 5W
- Clase de resistencia al calor: F
- Velocidad máxima: 5000 rpm
- Peso: 0,2 kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos del motor: 17HS19-2004D-B025.pdf
- 17HS19-2004D-B025.STEP
| Especificación del motor | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 59 |
| Par de retención (oz.in) | 83.57 |
| Inductancia(mH) | 3 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 17 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1.40 |
| Corriente nominal (A) | 2.0 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 24 |
| Ángulo de paso(°) | 1.8 |
| Especificación de freno | |
| Voltaje de conducción(V) | 24 |
| Heat-resistance Class | F |
| Max. Speed(rpm) | 5000 |
| Moment of Interia(kg.cm2) | 0.6x10-6 |
| Potencia(W) | 5 |
| Par de fricción estática(Nm) | 0.25 |
| Par de fricción estática(oz.in) | 35.4 |
