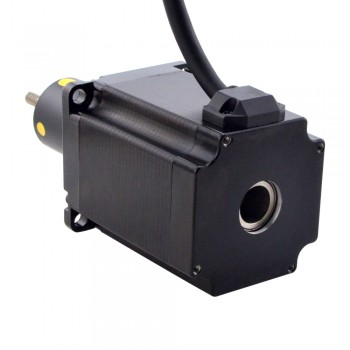

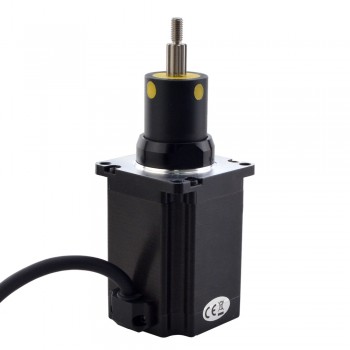

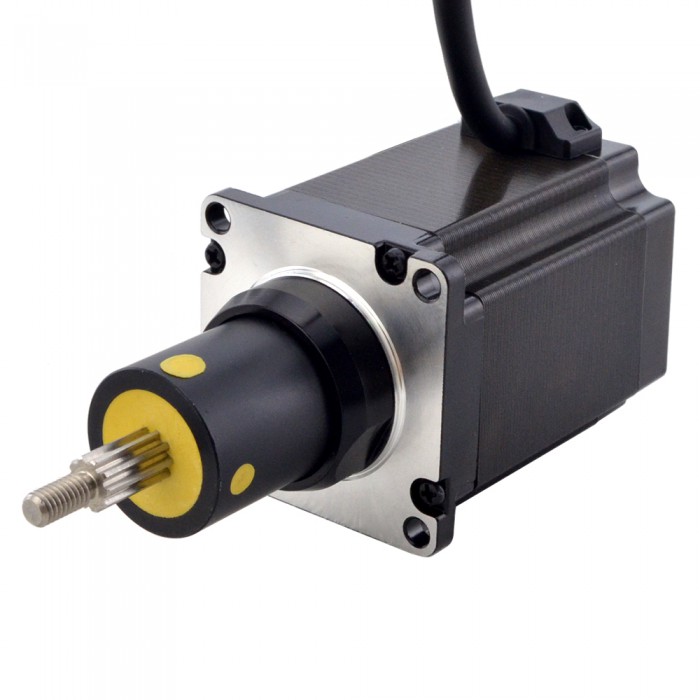

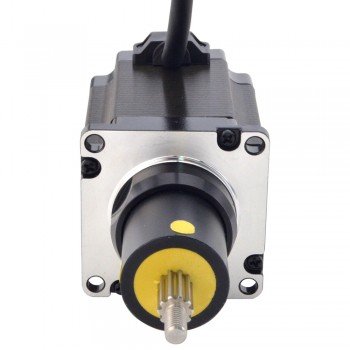

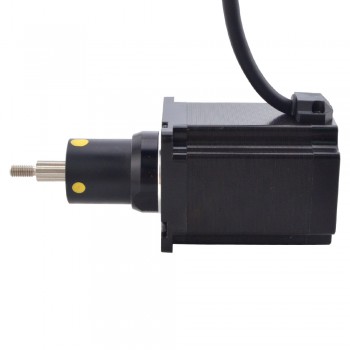

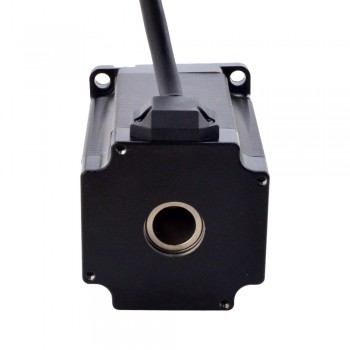

Actuador lineal de motor paso a paso Acme cautivo NEMA 23 1,8 grados, 4,0 A 2 Nm, 75 mm revolución de plomo de pila, 2,54 mm
Este modelo es un motor paso a paso lineal de tornillo cautivo ACME Nema 23 con una longitud de cuerpo de 75 mm, ángulo de paso de 1,8 grados y corriente nominal de 4,0 A. Está integrado con un diámetro de 9.525mm(0.375"), una longitud de carrera de 31,8 mm (1,2520"), el recorrido lineal es de 2,54 mm (0,1") por revolución. Tiene las características de alto rendimiento, larga vida útil, bajo nivel de ruido y alto eficiencia.
Especificación eléctrica
- Número de pieza del fabricante: 23C30S4004GG5-032RS
- Tipo de motor: Cautivo
- Ángulo de paso: 1,8°
- Par de retención: 2 Nm (283,28 oz.in)
- Corriente nominal/fase: 4.0A
- Resistencia de fase: 0,9 ohmios
- Inductancia: 4.3mH±20%(1KHz)
Especificación física
- Tamaño del marco: 57 x 57 mm
- Longitud del cuerpo: 75 mm
- Longitud de carrera: 31,8 mm (1,2520")
- Diámetro del tornillo de avance: Φ9.525 mm (0.375")
- Plomo/paso: 0,0127 mm (0,0005")
- Recorrido/revolución del cable: 2,54 mm (0,1")
- Número de clientes potenciales: 4
- Longitud del cable: 500 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
Recursos
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 4.3 |
| Resistencia de fase(ohmios) | 0.9 |
| Corriente nominal (A) | 4.0 |
| Ángulo de paso(deg.) | 1.8 |
| Tipo de motor lineal | Captive |
| Especificación física | |
| Longitud del cuerpo(mm) | 75 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 500 |
| Diámetro del tornillo de avance(mm) | 9.525 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 2.54 |
| Plomo/paso(mm) | 0.0127 |
| Clasificación del IP | 40 |
