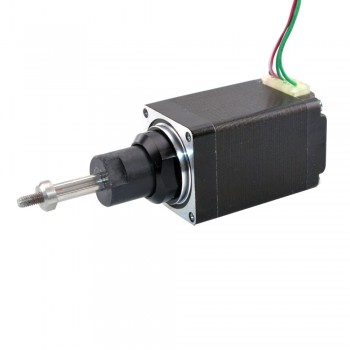

Motor paso a paso lineal cautivo Nema 11 bipolar 1,8 grados 0,35A plomo 0,635 mm/0,025" recorrido 12,7 mm
Especificación eléctrica
- Número de pieza del fabricante: 11C13S0754ED-013RS(11LS18-03547-127C)
- Tipo de motor: paso a paso lineal cautivo
- Ángulo de paso: 1,8 grados
- Empuje mínimo: 0,8 N (300 pps)
- Corriente nominal/fase: 0.35A
- Resistencia de fase: 34,8 ohmios
- Inductancia: 35,6 mH ± 20 % (1 KHz)
Especificación física
- Tamaño del marco: 28 x 28 mm
- Longitud del cuerpo: 46 mm
- Longitud de carrera: 12,7 mm (0,5")
- Diámetro del tornillo de avance: Φ4,76 mm (0,187")
- Plomo/Revolución: 0,635 mm (0,025")
- Número de clientes potenciales: 4
- Longitud del cable: 300 mm
- Peso: 169g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde blanco | Verde |
Recursos
- Hoja de datos completa: 11LS18-03547-127C.pdf
| Especificación eléctrica | |
|---|---|
| Inductancia(mH) | 35.6 |
| Resistencia de fase(ohmios) | 34.8 |
| Corriente nominal (A) | 0.35 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 46 |
| Longitud del cable(mm) | 300 |
| Número de cables | 4 |
| Tamaño del marco(mm) | Nema 11 (28 x 28) |
