Actuador lineal de tornillo de avance cautivo NEMA 11 Bipolar 1,0 A 1,8 grados 0,1 Nm Revolución de avance 2,54 mm
-
Manuales y documentacion:
Actuador lineal de tornillo de avance cautivo NEMA 11 Bipolar 1,0 A 1,8 grados 0,1 Nm Revolución de avance 2,54 mm

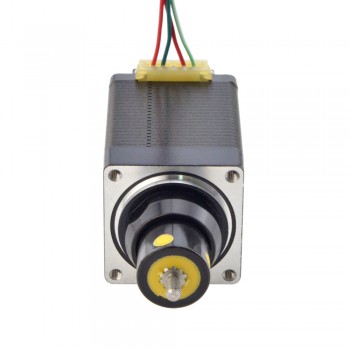

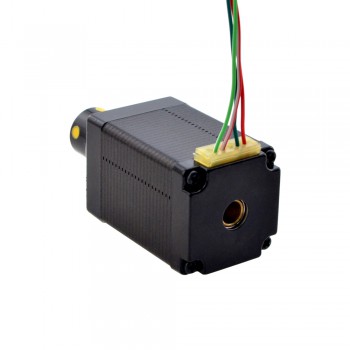

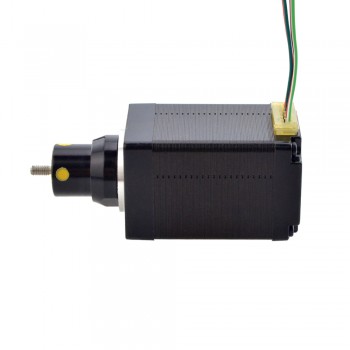

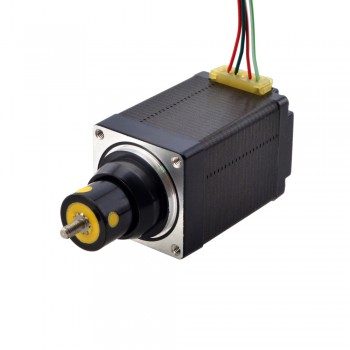

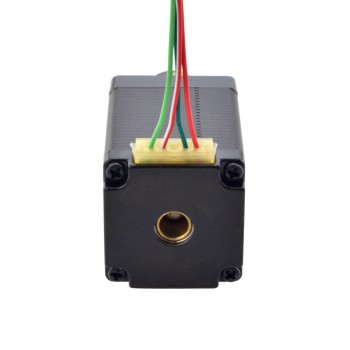

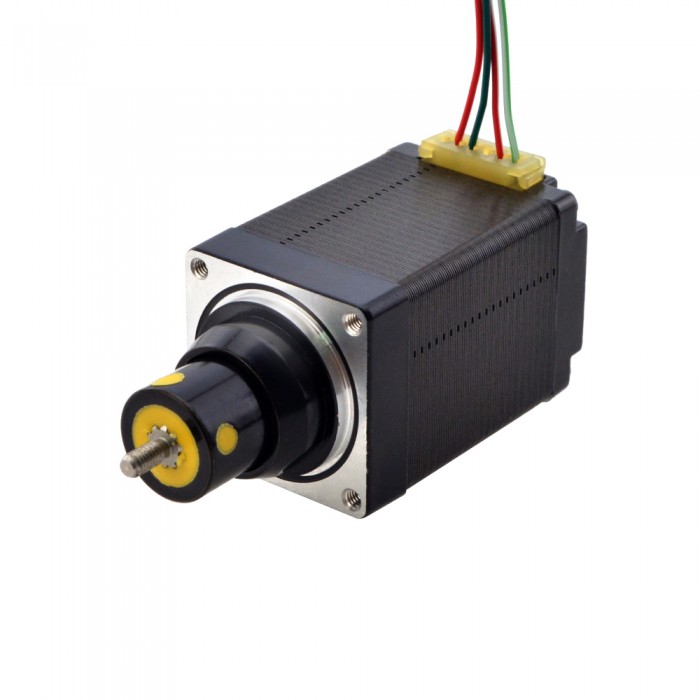

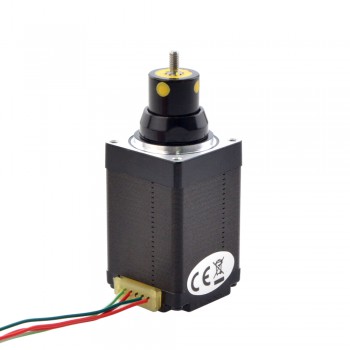

Este modelo es un motor paso a paso lineal de tornillo cautivo ACME Nema 11 con una longitud de cuerpo de 46 mm, ángulo de paso de 1,8 grados y corriente nominal de 1,0 A. Está integrado con un diámetro de 4,76 mm (0,1874"), una longitud de carrera de 12,7 mm (0,5"), el recorrido lineal es de 2,54 mm (0,1") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 11C18S1004GD5-013RS
Tipo de motor: Cautivo
Ángulo de paso: 1,8°
Par de retención: 0,1 Nm (14,164 oz.in)
Corriente nominal/fase: 1,0A
Resistencia de fase: 3,7 ohmios
Inductancia: 3,7mH±20%(1KHz)
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 46 mm
Longitud de carrera: 12,7 mm (0,5")
Diámetro del tornillo de avance: Φ4,76 mm (0,1874")
Plomo/paso: 0,0127 mm (0,0005")
Recorrido/revolución del cable: 2,54 mm (0,1")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 3,7 |
| Resistencia de fase(ohmios) | 3,7 |
| Corriente nominal (A) | 1,0 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | Cautivo |
| Especificación física | |
| Longitud del cuerpo(mm) | 46 |
| Tamaño del marco(mm) | Nema 11 (28 x 28) |
| Longitud del cable(mm) | 300 |
| Diámetro del tornillo de avance(mm) | 4,76 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 2,54 |
| Plomo/paso(mm) | 0,0127 |
| Clasificación del IP | 40 |
