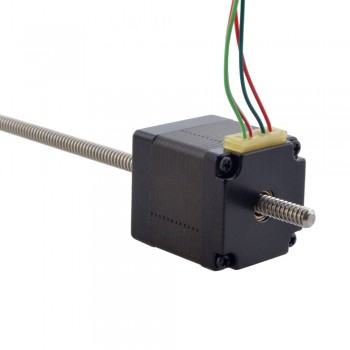

Actuador lineal de motor paso a paso Acme no cautivo NEMA 11 1,8 grados 0,06 Nm 1,0 A 32,2 mm pila de plomo Revolución 1,27 mm
Este modelo es un motor paso a paso lineal de tornillo no cautivo Nema 11 con una longitud de cuerpo de 32,2 mm, ángulo de paso de 1,8 grados y corriente nominal de 1 A. Está integrado con un diámetro de Φ4,76 mm (0,1874"), una longitud de tornillo de avance de 200 mm (7,874") y una tuerca de tornillo POM, el recorrido lineal es de 1,27 mm (0,05") por revolución. Tiene las características de alto rendimiento, largo Vida útil, bajo nivel de ruido y alta eficiencia.
Especificación eléctrica
- Número de pieza del fabricante: 11N13S1004FD5-200RS
- Tipo de motor: no cautivo
- Ángulo de paso: 1,8°
- Par de retención: 0,06 Nm (8,496 oz.in)
- Corriente nominal/fase: 1A
- Resistencia de fase: 2,1 ohmios
- Inductancia: 1.5mH±20%(1KHz)
Especificación física
- Tamaño del marco: 28 x 28 mm
- Longitud del cuerpo: 32,2 mm
- Longitud del tornillo de avance: 200 mm (7,874")
- Diámetro del tornillo de avance: Φ4,76 mm (0,1874")
- Plomo/paso: 0,00635 mm (0,00025")
- Recorrido/Revolución del plomo: 1,27 mm (0,05")
- Número de clientes potenciales: 4
- Número de inicios de subprocesos: 4
- Longitud del cable: 300 mm
Conexión
A+ | A- | B+ | B- |
Rojo | Rojo blanco | Verde | Verde blanco |
Recursos
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Inductancia(mH) | 1.5 |
Resistencia de fase(ohmios) | 2.1 |
Corriente nominal (A) | 1.0 |
Ángulo de paso(deg.) | 1.8 |
Tipo de motor lineal | Non-Captive |
Especificación física | |
Longitud del cuerpo(mm) | 32.2 |
Tamaño del marco(mm) | Nema 11 (28 x 28) |
Longitud del cable(mm) | 300 |
Diámetro del tornillo de avance(mm) | 4.76 |
Longitud del tornillo de avance(mm) | 200 |
Número de cables | 4 |
Plomo/Revolución(mm) | 1.27 |
Plomo/paso(mm) | 0.00635 |
Clasificación del IP | 40 |
