Actuador de motor paso a paso lineal Acme no cautivo NEMA 11 1,8 grados 0,12 Nm 1,0 A bipolar 1,8 grados revolución de plomo 1,27 mm
-
Manuales y documentacion:
- Todas las golosinas, sin trucos
- 6% descuento para El monto total
- Disfrute de los descuentos, revíselo
- Códigos de cupones no necesitan
- Válido hasta el 4 de Noviembre de 2025

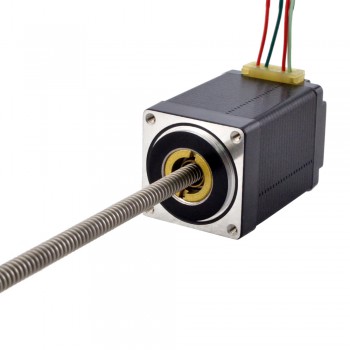

Actuador de motor paso a paso lineal Acme no cautivo NEMA 11 1,8 grados 0,12 Nm 1,0 A bipolar 1,8 grados revolución de plomo 1,27 mm
Motor paso a paso Nema 11 lineal con tornillo no cautivo. Cuerpo de 32,2 mm, ángulo de 1,8°, corriente de 1 A. Tornillo de Φ4,76 mm y 200 mm de longitud, con tuerca POM. Desplazamiento lineal de 5,08 mm por revolución.
Especificación eléctrica
Número de pieza del fabricante: 11N18S1004FD5-200RS
Tipo de motor: no cautivo
Ángulo de paso: 1,8°
Par de retención: 0,12 Nm (16,99 oz.in)
Corriente nominal/fase: 1A
Resistencia de fase: 3,7 ohmios
Inductancia: 3,7mH±20%(1KHz)
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 46 mm
Longitud del tornillo de avance: 200 mm (7,874")
Diámetro del tornillo de avance: Φ4,76 mm (0,1874")
Plomo/paso: 0,00635 mm (0,00025")
Recorrido/Revolución del plomo: 1,27 mm (0,05")
Número de clientes potenciales: 4
Número de inicios de subprocesos: 1
Longitud del cable: 300 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 3,7 |
| Resistencia de fase(ohmios) | 3,7 |
| Corriente nominal (A) | 1,0 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | No cautivo |
| Especificación física | |
| Longitud del cuerpo(mm) | 46 |
| Tamaño del marco(mm) | Nema 11 (28 x 28) |
| Longitud del cable(mm) | 300 |
| Diámetro del tornillo de avance(mm) | 4,76 |
| Longitud del tornillo de avance(mm) | 200 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 1,27 |
| Plomo/paso(mm) | 0,00635 |
| Clasificación del IP | 40 |
