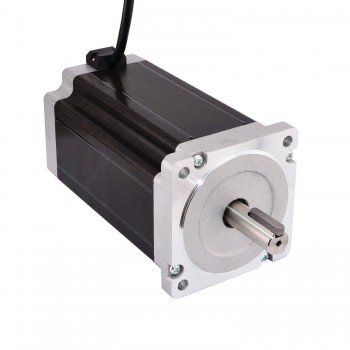

Motor paso a paso Nema 34 bipolar 1,8 grados 5V 13Nm 5A 86x86x150mm chavetero doble eje
-
Manuales y documentacion:
Hoja de datos del motor:
Curva de par:
Nuestro precio:€93,47
Quien compró este articulo también compró
Motor paso a paso Nema 34 bipolar 1,8 grados 5V 13Nm 5A 86x86x150mm chavetero doble eje
Este es un motor de doble eje con un eje trasero de 15 mm de largo y el diámetro del eje es de 12 mm. Los orificios roscados están disponibles en la tapa del extremo trasero que se pueden usar para frenos, codificador para volantes.
Especificación eléctrica
Número de pieza del fabricante: 34HS59-5004D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 13 Nm (1841 oz.in)
Corriente nominal/fase: 5A
Resistencia de fase: 1 ohmios
Inductancia: 11mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 151,5 mm
Diámetro del eje: Φ14 mm
Longitud del eje: 37 mm
Longitud de la llave: 25 mm
Longitud del eje trasero: 15 mm
Diámetro del eje trasero: 12 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Negro | Amarillo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 1300 |
| Par de retención (oz.in) | 1841 |
| Inductancia(mH) | 11 |
| Resistencia de fase(ohmios) | 1 |
| Corriente nominal (A) | 5 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 151,5 |
| Tamaño del marco(mm) | 86x86 |
| Eje simple/eje doble | Doble eje |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 37 |
| Número de cables | 4 |
| Longitud del cable(mm) | 500 |
| Peso(gramos) | 5450 |
| Tipo de eje | Chavetero |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
