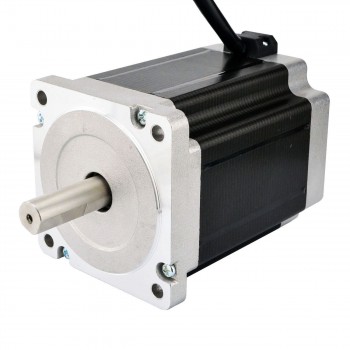

Motor paso a paso Nema 34 CNC bipolar 1,8 grados 8,5 Nm 5V 5A 86x114mm para torno de fresadora CNC
Este motor paso a paso de doble eje Nema 34 con tamaño 86x86x114mm. Tiene 4 cables, cada fase consume 5,0 A, con un par de retención de 8,5 Nm (1204 oz.in). Un eje trasero puede montar Codificador, volante o equivalentes.
Especificación eléctrica
Número de pieza del fabricante: 34HS46-5004D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 8,5 Nm (1204 oz.in)
Corriente nominal/fase: 5,0A
Resistencia de fase: 1,0 ohmios
Inductancia: 11mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 114 mm
Diámetro del eje: Φ14 mm
Longitud del eje delantero: 37 mm
Longitud del eje trasero: 34 mm
Longitud del corte en D: 25 mm
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 3,6 kg
Conexión
| A+ | A- | B+ | B- |
| Rojo | Verde | Amarillo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 850 |
| Par de retención (oz.in) | 1204 |
| Inductancia(mH) | 11 |
| Resistencia de fase(ohmios) | 1 |
| Corriente nominal (A) | 5 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 114 |
| Tamaño del marco(mm) | 86x86 |
| Eje simple/eje doble | Doble eje |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 37 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 3600 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
