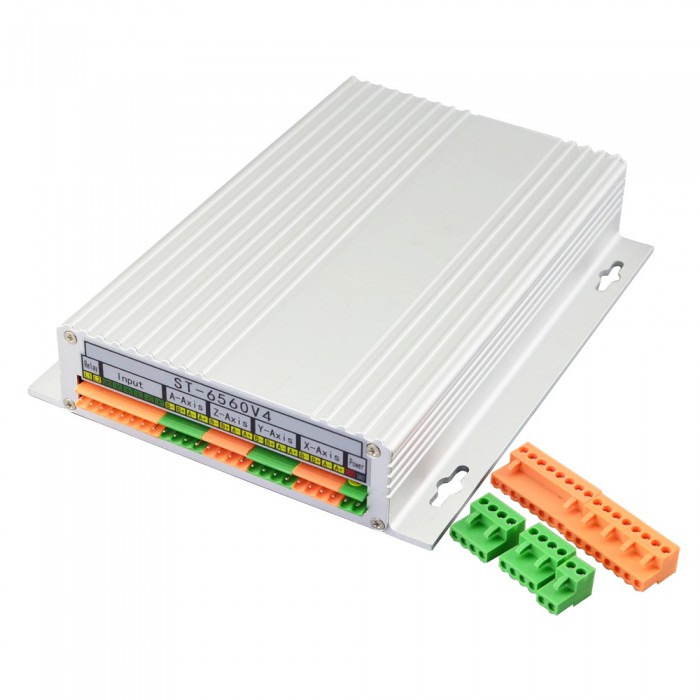

Placa de controlador de motor paso a paso CNC TB6560 de 4 ejes para motor paso a paso Nema 17, 23

Esta nueva versión de la placa de controlador paso a paso TB6560 de 4 ejes es una placa de controlador profesional para la industria CNC. Su alta confiabilidad lo convierte en una opción ideal para aplicaciones de alto requerimiento.

Características clave:
Chip Toshiba TB6560AHQ - Alta potencia, corriente máxima 3.5A
Resolución 1, 1/2, 1/8, 1/16 micro salida paso a paso
Voltaje de trabajo DC12-DC30V, voltaje nominal 24V
Corriente ajustable con 100 %, 75 %, 50 %, 20 % de la corriente total mediante un interruptor integrado.
Función de media corriente cuando no hay señal para evitar el calentamiento del motor.
Construya con un relé de 227V 10A.
Circuito de control manual incluido.
Seguridad contra sobrecarga, sobrecorriente y sobretemperatura.
Proteja la computadora usando energía aislante (1000V DCDC) y acoplador optoelectrónico.
Admite la mayoría de software paralelo MACH3, KCAM4, EMC2, etc.
Fijo en caja de aluminio, mejor función de enfriamiento que el ventilador y protección más segura para el circuito de la placa.

Advertencia:
Asegúrese de que la dosis de voltaje de la fuente de alimentación no exceda el rango de entrada del variador. Vuelva a verificar las conexiones y asegúrese de que la polaridad del cable de alimentación sea la correcta.
No configure una corriente alta en un motor paso a paso pequeño. Es posible que el motor se dañe.
Desconecte el motor de la carga si no está seguro de la dirección de movimiento. Ajuste el eje en el medio antes de intentar hacer funcionar el motor.
Nunca desconecte el cable del motor cuando la fuente de alimentación esté energizada.

Lista de embalaje:
1 ST-6560V4
1 cable DB25.
1 CD de instrucciones

Recursos

Manual del conductor: ST-6560V4.pdf
